П’єзомеханічний перетворювач енергії хвиль

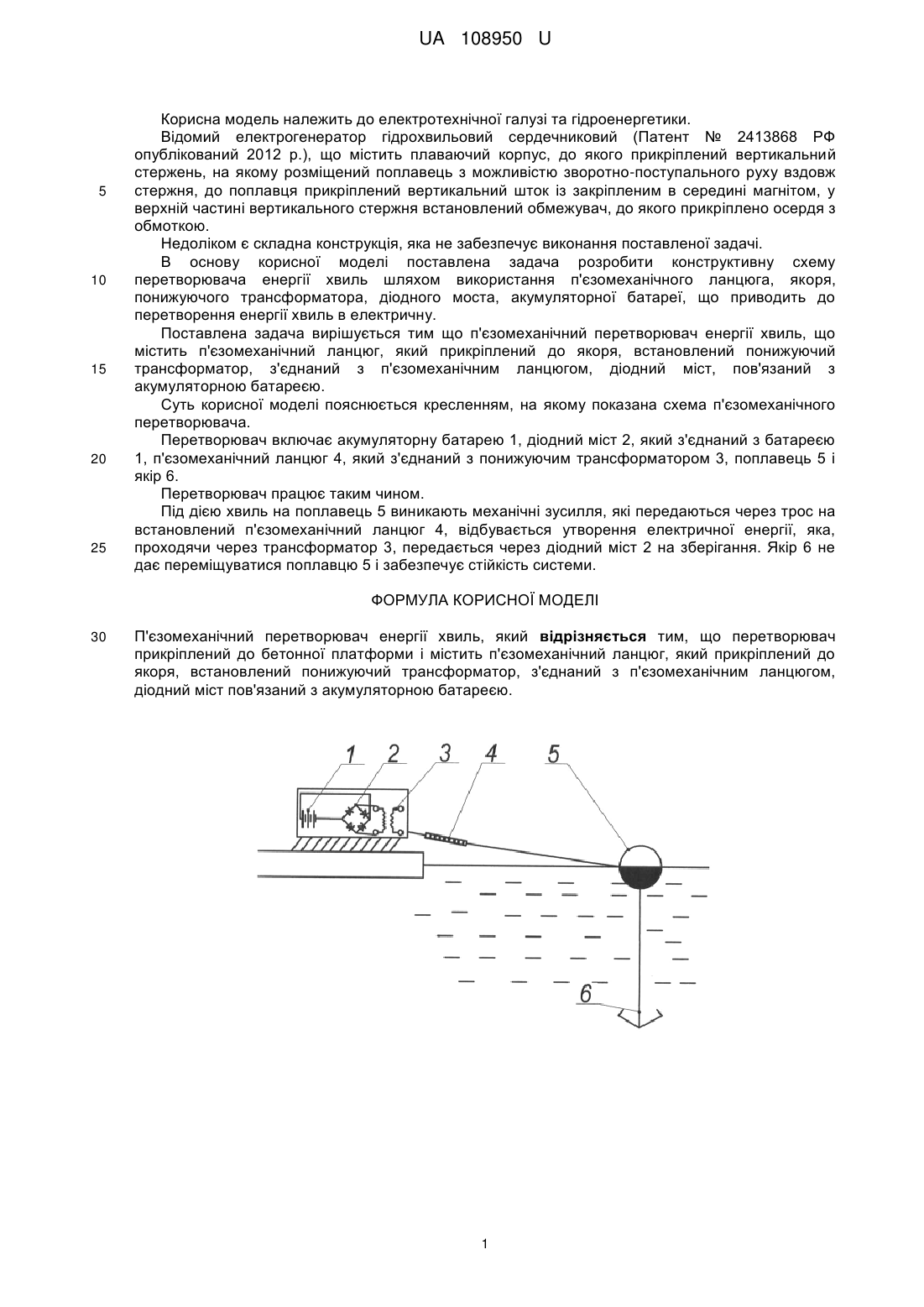

Реферат: П'єзомеханічний перетворювач хвиль містить п'єзомеханічний ланцюг, який прикріплений до якоря, встановлений понижуючий трансформатор, з'єднаний з п'єзомеханічним ланцюгом, діодний міст пов'язаний з акумуляторною батареєю. UA 108950 U (54) П'ЄЗОМЕХАНІЧНИЙ ПЕРЕТВОРЮВАЧ ЕНЕРГІЇ ХВИЛЬ UA 108950 U UA 108950 U 5 10 15 20 25 Корисна модель належить до електротехнічної галузі та гідроенергетики. Відомий електрогенератор гідрохвильовий сердечниковий (Патент № 2413868 РФ опублікований 2012 р.), що містить плаваючий корпус, до якого прикріплений вертикальний стержень, на якому розміщений поплавець з можливістю зворотно-поступального руху вздовж стержня, до поплавця прикріплений вертикальний шток із закріпленим в середині магнітом, у верхній частині вертикального стержня встановлений обмежувач, до якого прикріплено осердя з обмоткою. Недоліком є складна конструкція, яка не забезпечує виконання поставленої задачі. В основу корисної моделі поставлена задача розробити конструктивну схему перетворювача енергії хвиль шляхом використання п'єзомеханічного ланцюга, якоря, понижуючого трансформатора, діодного моста, акумуляторної батареї, що приводить до перетворення енергії хвиль в електричну. Поставлена задача вирішується тим що п'єзомеханічний перетворювач енергії хвиль, що містить п'єзомеханічний ланцюг, який прикріплений до якоря, встановлений понижуючий трансформатор, з'єднаний з п'єзомеханічним ланцюгом, діодний міст, пов'язаний з акумуляторною батареєю. Суть корисної моделі пояснюється кресленням, на якому показана схема п'єзомеханічного перетворювача. Перетворювач включає акумуляторну батарею 1, діодний міст 2, який з'єднаний з батареєю 1, п'єзомеханічний ланцюг 4, який з'єднаний з понижуючим трансформатором 3, поплавець 5 і якір 6. Перетворювач працює таким чином. Під дією хвиль на поплавець 5 виникають механічні зусилля, які передаються через трос на встановлений п'єзомеханічний ланцюг 4, відбувається утворення електричної енергії, яка, проходячи через трансформатор 3, передається через діодний міст 2 на зберігання. Якір 6 не дає переміщуватися поплавцю 5 і забезпечує стійкість системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 П'єзомеханічний перетворювач енергії хвиль, який відрізняється тим, що перетворювач прикріплений до бетонної платформи і містить п'єзомеханічний ланцюг, який прикріплений до якоря, встановлений понижуючий трансформатор, з'єднаний з п'єзомеханічним ланцюгом, діодний міст пов'язаний з акумуляторною батареєю. 1 UA 108950 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
