Коронка для ударно-обертального буріння
Номер патенту: 10909
Опубліковано: 15.12.2005
Автори: Алєксєєнко Олег Валерійович, Алєксєєнко Валерій Федорович, Малов Юрій Миколайович, Ліненко-Мельников Юрій Петрович
Формула / Реферат

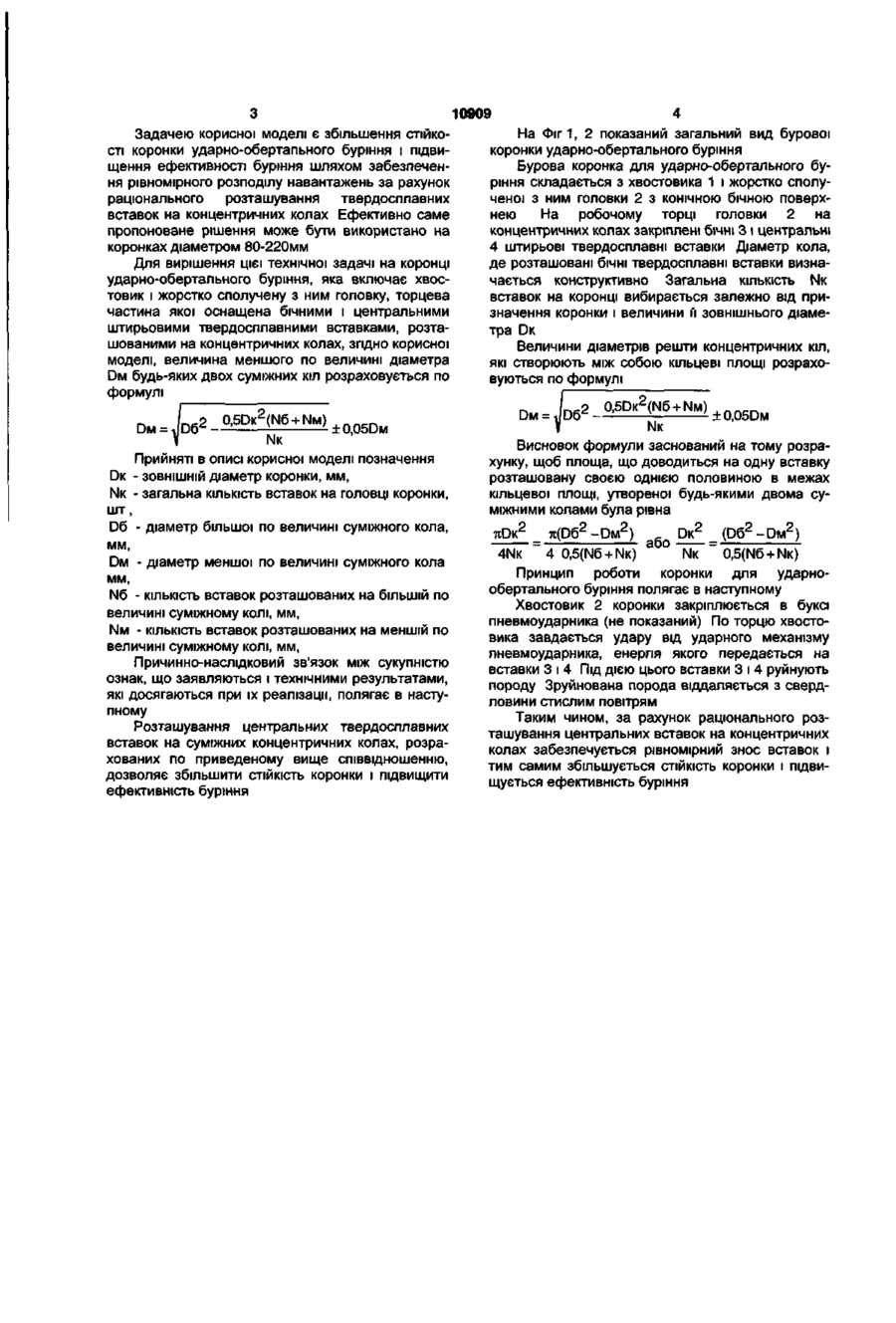

Коронка для ударно-обертального буріння, що містить хвостовик і жорстко з'єднану з ним головку, торцева частина якої оснащена бічними і центральними штирьовими твердосплавними вставками, розташованими на концентричних колах, яка відрізняється тим, що величину меншого по величині діаметра Dм будь-яких двох суміжних кіл розраховують за формулою:
де DK - зовнішній діаметр коронки, мм;
NK - загальна кількість вставок на головці коронки, шт.;
Dб - діаметр більшого за величиною суміжного кола, мм;
Dм - діаметр меншого за величиною суміжного кола, мм;
Nб - кількість вставок, розташованих на більшому за величиною суміжному колі, мм;
NМ - кількість вставок, розташованих на меншому за величиною суміжному колі, мм.
Текст

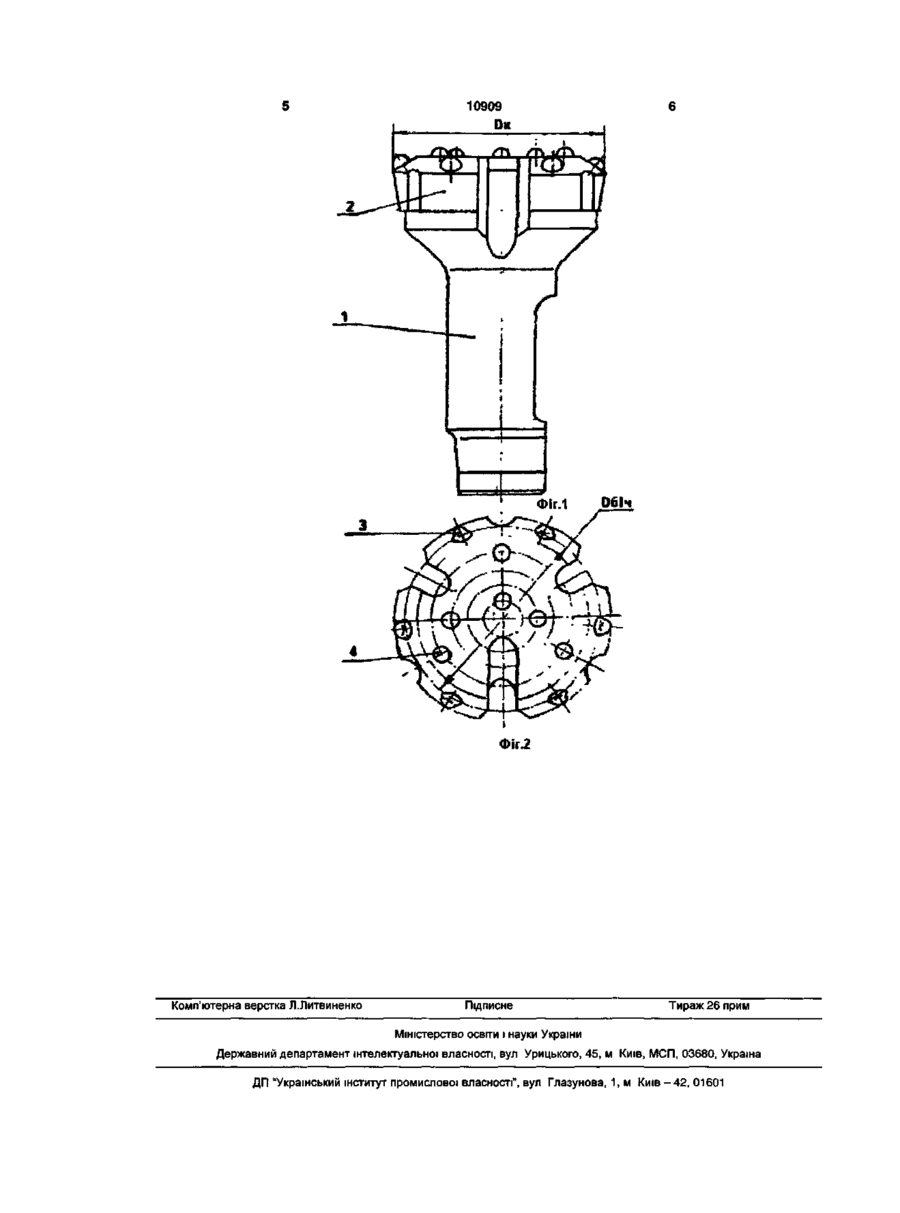

Коронка для ударно-обертального буріння, що містить хвостовик і жорстко з'єднану з ним головку, торцева частина якої оснащена бічними і центральними штирьовими твердосплавними вставками, розташованими на концентричних колах, яка відрізняється тим, що величину меншого по величині Корисна модель відноситься до бурового інструменту, а саме до бурових коронок ударнообертального буріння, які використовуються при видобуванні твердих корисних копалин і будівництві підземних споруд. Відома коронка непереточувана штирьова КНШ [ГОСТ 17196-77], торцева частина якої оснащена штирьовими твердосплавними елементами. Проте вона не визначає залежність величини концентричних кіл від кількості твердосплавних елементів розташованих на них. Відома також бурова коронка [автор, свид., СССР №1418462, кл. Е21В10/36, 1988], що включає корпус з робочою головкою, торцева частина якої армована твердосплавними елементами. На цій коронці твердосплавні елементи розташовані у вершинах паралелограма, центр симетрії якого співпадає з віссю коронки, при цьому кут між меншою стороною і меншою діагоналлю рівний 90°120°, а гострий кут паралелограма відповідно рівний 40,5°-30,5°. При застосуванні цієї коронки підвищується ефективність буріння. Проте її конструкція визначає раціональне розташування тільки діаметра DM будь-яких двох суміжних кіл розраховують за формулою: NK ±0,05DM, де DK - зовнішній діаметр коронки, мм; NK - загальна кількість вставок на головці коронки, шт.; D6 - діаметр більшого за величиною суміжного кола, мм; DM - діаметр меншого за величиною суміжного кола, мм; N6 - кількість вставок, розташованих на більшому за величиною суміжному колі, мм; NM - кількість вставок, розташованих на меншому за величиною суміжному колі, мм. чотирьох вставок, тому не може бути використаний на коронках великого діаметра. Найближчим технічним рішенням є перфораторна коронка для міцних гірничих порід [Патент, Україна №49644 кл. Е21В10/00, 2002р.]. Ця коронка містить корпус, який складається з хвостовика головки з закріпленими на її торці виступаючими відносно нього твердосплавними вставками, які мають криволінійну робочу поверхню. Згідно корисної моделі твердосплавні вставки, розташовані на периферії головки і на суміжному колі та розміщені одна відносно одної по висоті і в радіальному напрямку таким чином, що при суміщенні радіальних площин, які проходять через осі цих вставок, їх робочі профілі перехрещуються, а дотична до їх криволінійних профілів складає з віссю коронки кут 40°-60°. За рахунок такого взаємного розташування твердосплавних вставок забезпечується більш рівномірний розподіл навантажень діючих на вставки. Завдяки цьому знижуються поломки вставок і їх знос. Проте запропоноване технічне рішення може бути реалізовано тільки на коронках невеликого діаметра. CD an 10909 Задачею корисної моделі є збільшення СТІЙКОСТІ коронки ударно-обертапьного буріння і підвищення ефективності буріння шляхом забезпечення рівномірного розподілу навантажень за рахунок раціонального розташування твердосплавних вставок на концентричних колах Ефективно саме пропоноване рішення може бути використано на коронках діаметром 80-220мм Для вирішення цієї технічної задачі на коронці ударно-обертального буріння, яка включає хвостовик і жорстко сполучену з ним головку, торцева частина якої оснащена бічними і центральними штирьовими твердосплавними вставками, розташованими на концентричних колах, згідно корисної моделі, величина меншого по величині діаметра DM будь-яких двох суміжних кіл розраховується по формулі DM = NK На Фіг 1, 2 показаний загальний вид бурової коронки ударно-обертального буріння Бурова коронка для ударно-обертального буріння складається з хвостовика 1 і жорстко сполученої з ним головки 2 з конічною бічною поверхнею На робочому торці головки 2 на концентричних колах закріплені бічні 3 і центральні 4 штирьові твердосплавні вставки Діаметр кола, де розташовані бічні твердосплавні вставки визначається конструктивно Загальна КІЛЬКІСТЬ NK вставок на коронці вибирається залежно від призначення коронки і величини її зовнішнього діаметра DK Величини діаметрів решти концентричних кіл, які створюють між собою кільцеві площі розраховуються по формулі NK + 0,05DM Прийняті в описі корисної моделі позначення DK - ЗОВНІШНІЙ діаметр коронки, мм, NK - загальна КІЛЬКІСТЬ вставок на головці коронки, шт, D6 - діаметр більшої по величині суміжного кола, мм, DM - діаметр меншої по величині суміжного кола мм, N6 - КІЛЬКІСТЬ вставок розташованих на більшій по величині суміжному колі, мм, N M - КІЛЬКІСТЬ вставок розташованих на меншій по величині суміжному колі, мм, Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються і технічними результатами, які досягаються при їх реалізації, полягає в наступному Розташування центральних твердосплавних вставок на суміжних концентричних колах, розрахованих по приведеному вище співвідношенню, дозволяє збільшити СТІЙКІСТЬ коронки і підвищити ефективність буріння Висновок формули заснований на тому розрахунку, щоб площа, що доводиться на одну вставку розташовану своєю однією половиною в межах кільцевої площі, утвореної будь-якими двома суміжними колами була рівна 2 4NK тс(Рб 2 -Рм 2 ) Рк2 (Рб2-Рм2) 4 0 , 5 ( N 6 + NK) NK 0 , 5 ( N 6 + NK) Принцип роботи коронки для ударнообертального буріння полягає в наступному Хвостовик 2 коронки закріплюється в буксі пневмоударника (не показаний) По торцю хвостовика завдається удару від ударного механізму пневмоударника, енергія якого передається на вставки 3 і 4 Під ДІЄЮ ЦЬОГО вставки 3 і 4 руйнують породу Зруйнована порода віддаляється з свердловини стислим повітрям Таким чином, за рахунок раціонального розташування центральних вставок на концентричних колах забезпечується рівномірний знос вставок і тим самим збільшується СТІЙКІСТЬ коронки і підвищується ефективність буріння Фіг.2 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrown for percussion-rotary drilling
Автори англійськоюAlekseienko Valerii Fedorovych, Linenko-Melnykov Yurii Petrovych
Назва патенту російськоюКоронка для ударно-вращательного бурения
Автори російськоюАлексеенко Валерий Федорович, Линенко-Мельников Юрий Петрович
МПК / Мітки
МПК: E21B 10/00
Мітки: ударно-обертального, буріння, коронка
