Комплексна домішка для бетонів і будівельних розчинів “реламікс-м”

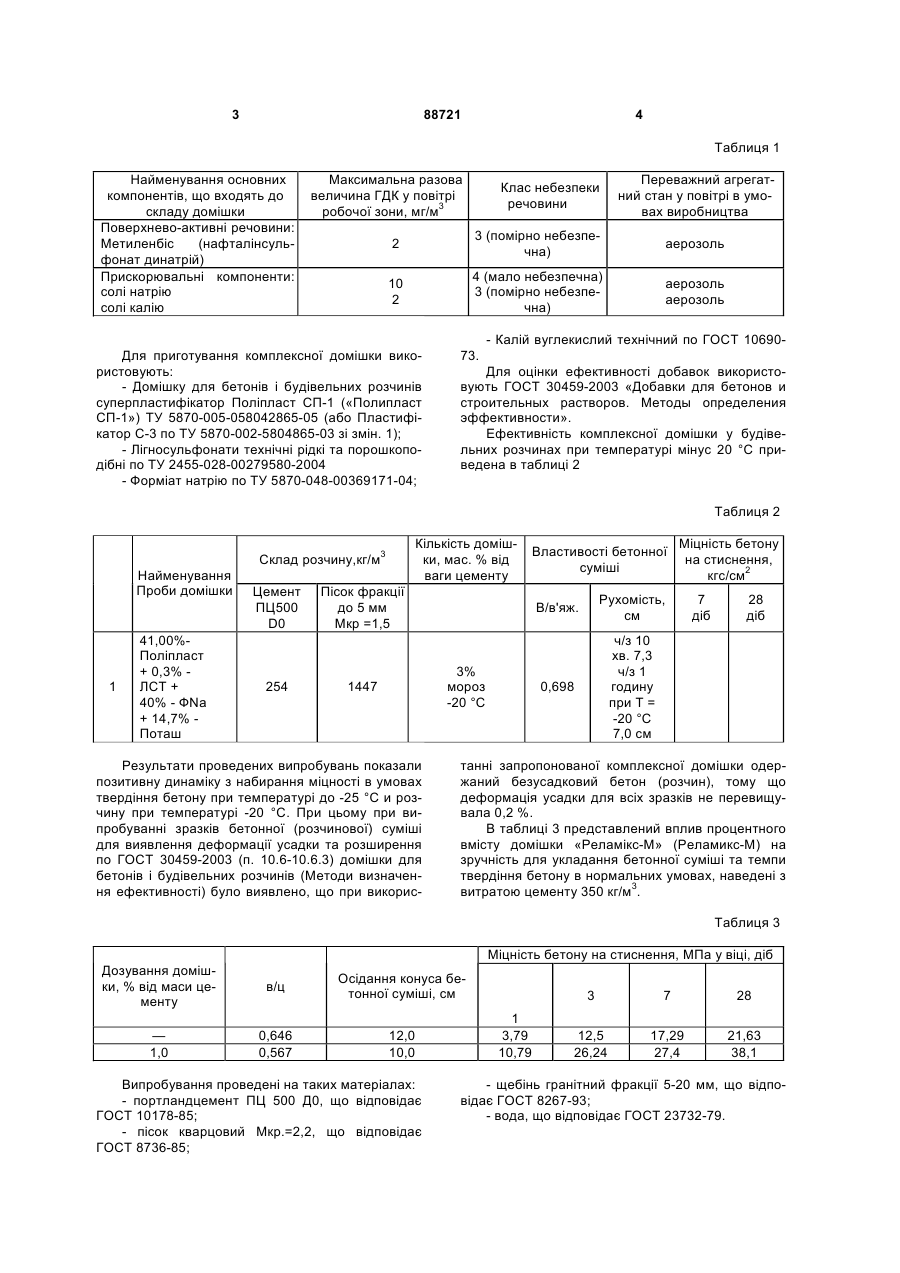

1. Комплексна домішка для бетонів і будівельних розчинів, що включає суперпластифікатор, лігносульфонати технічні - ЛСТ і поташ, яка відрізняється тим, що вона додатково містить форміат натрію при такому співвідношенні компонентів, мас. % (на суху речовину): cуперпластифікатор 41,0-60,0 ЛСТ 0,3-0,4 поташ 5,0-40,0 форміат натрію 30,0-40,0. 2. Домішка за п. 1, яка відрізняється тим, що як суперпластифікатор вона містить С-3 або Поліпласт СП-1. (19) (21) a200803269 (22) 14.03.2008 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ЦЕПІЛОВА ІРІНА АНАТОЛЬЄВНА, RU, ГОРОБЄЦ ІЛЬЯ ІГОРЄВІЧ, RU (73) ОТКРИТОЄ АКЦІОНЄРНОЄ ОБЩЄСТВО "ПОЛІПЛАСТ", RU (56) RU 2307099, C1, 27.09.2007 UA 2000084828, A, 15.02.2002 UA 2003076409, A, 17.01.2005 RU 2273613, C2, 10.04.2006 SU 1428731, A1, 07.10.1988 US 4623682, 18.11.1986 3 88721 4 Таблиця 1 Найменування основних компонентів, що входять до складу домішки Поверхнево-активні речовини: Метиленбіс (нафталінсульфонат динатрій) Прискорювальні компоненти: солі натрію солі калію Максимальна разова величина ГДК у повітрі робочої зони, мг/м3 Клас небезпеки речовини Переважний агрегатний стан у повітрі в умовах виробництва 2 3 (помірно небезпечна) аерозоль 10 2 4 (мало небезпечна) 3 (помірно небезпечна) аерозоль аерозоль - Калій вуглекислий технічний по ГОСТ 10690Для приготування комплексної домішки використовують: - Домішку для бетонів і будівельних розчинів суперпластифікатор Поліпласт СП-1 («Полипласт СП-1») ТУ 5870-005-058042865-05 (або Пластифікатор С-3 по ТУ 5870-002-5804865-03 зі змін. 1); - Лігносульфонати технічні рідкі та порошкоподібні по ТУ 2455-028-00279580-2004 - Форміат натрію по ТУ 5870-048-00369171-04; 73. Для оцінки ефективності добавок використовують ГОСТ 30459-2003 «Добавки для бетонов и строительных растворов. Методы определения эффективности». Ефективність комплексної домішки у будівельних розчинах при температурі мінус 20 °С приведена в таблиці 2 Таблиця 2 Кількість домішки, мас. % від ваги цементу Склад розчину,кг/м3 Найменування Проби домішки 1 41,00%Поліпласт + 0,3% ЛСТ + 40% - ФNa + 14,7% Поташ Цемент ПЦ500 D0 254 Властивості бетонної суміші Пісок фракції до 5 мм Мкр =1,5 В/в'яж. Результати проведених випробувань показали позитивну динаміку з набирання міцності в умовах твердіння бетону при температурі до -25 °С и розчину при температурі -20 °С. При цьому при випробуванні зразків бетонної (розчинової) суміші для виявлення деформації усадки та розширення по ГОСТ 30459-2003 (п. 10.6-10.6.3) домішки для бетонів і будівельних розчинів (Методи визначення ефективності) було виявлено, що при викорис Рухомість, см 0,698 3% мороз -20 °С 1447 Міцність бетону на стиснення, кгс/см2 7 діб 28 діб ч/з 10 хв. 7,3 ч/з 1 годину при Т = -20 °С 7,0 см танні запропонованої комплексної домішки одержаний безусадковий бетон (розчин), тому що деформація усадки для всіх зразків не перевищувала 0,2 %. В таблиці 3 представлений вплив процентного вмісту домішки «Реламікс-М» (Реламикс-М) на зручність для укладання бетонної суміші та темпи твердіння бетону в нормальних умовах, наведені з витратою цементу 350 кг/м3. Таблиця 3 Міцність бетону на стиснення, МПа у віці, діб Дозування домішки, % від маси цементу в/ц Осідання конуса бетонної суміші, см — 1,0 0,646 0,567 12,0 10,0 Випробування проведені на таких матеріалах: - портландцемент ПЦ 500 Д0, що відповідає ГОСТ 10178-85; - пісок кварцовий Мкр.=2,2, що відповідає ГОСТ 8736-85; 3 1 3,79 10,79 7 28 12,5 26,24 17,29 27,4 21,63 38,1 - щебінь гранітний фракції 5-20 мм, що відповідає ГОСТ 8267-93; - вода, що відповідає ГОСТ 23732-79. 5 Комп’ютерна верстка І. Скворцова 88721 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
