Спосіб підсилення несучих та самонесучих стін при улаштуванні прорізів в існуючих будинках

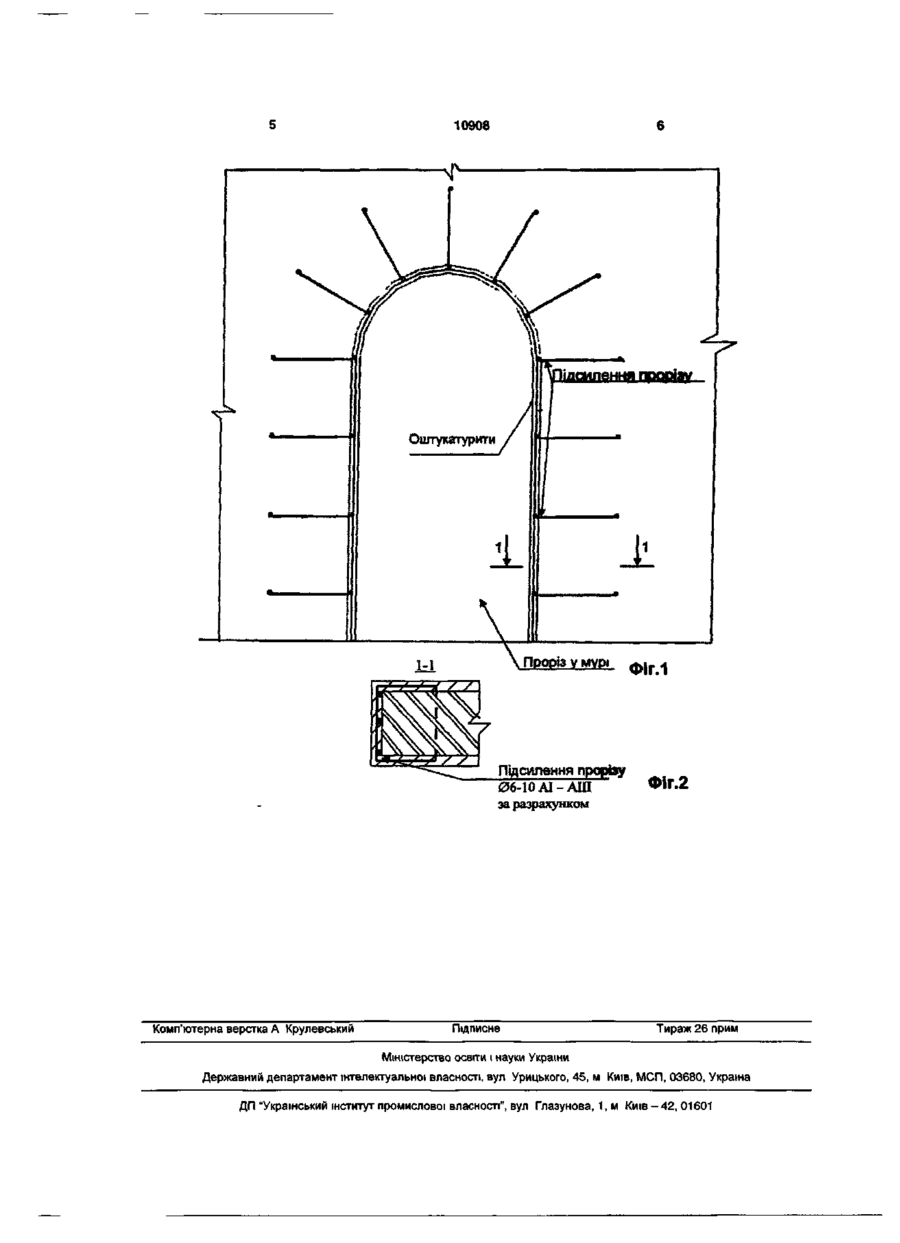

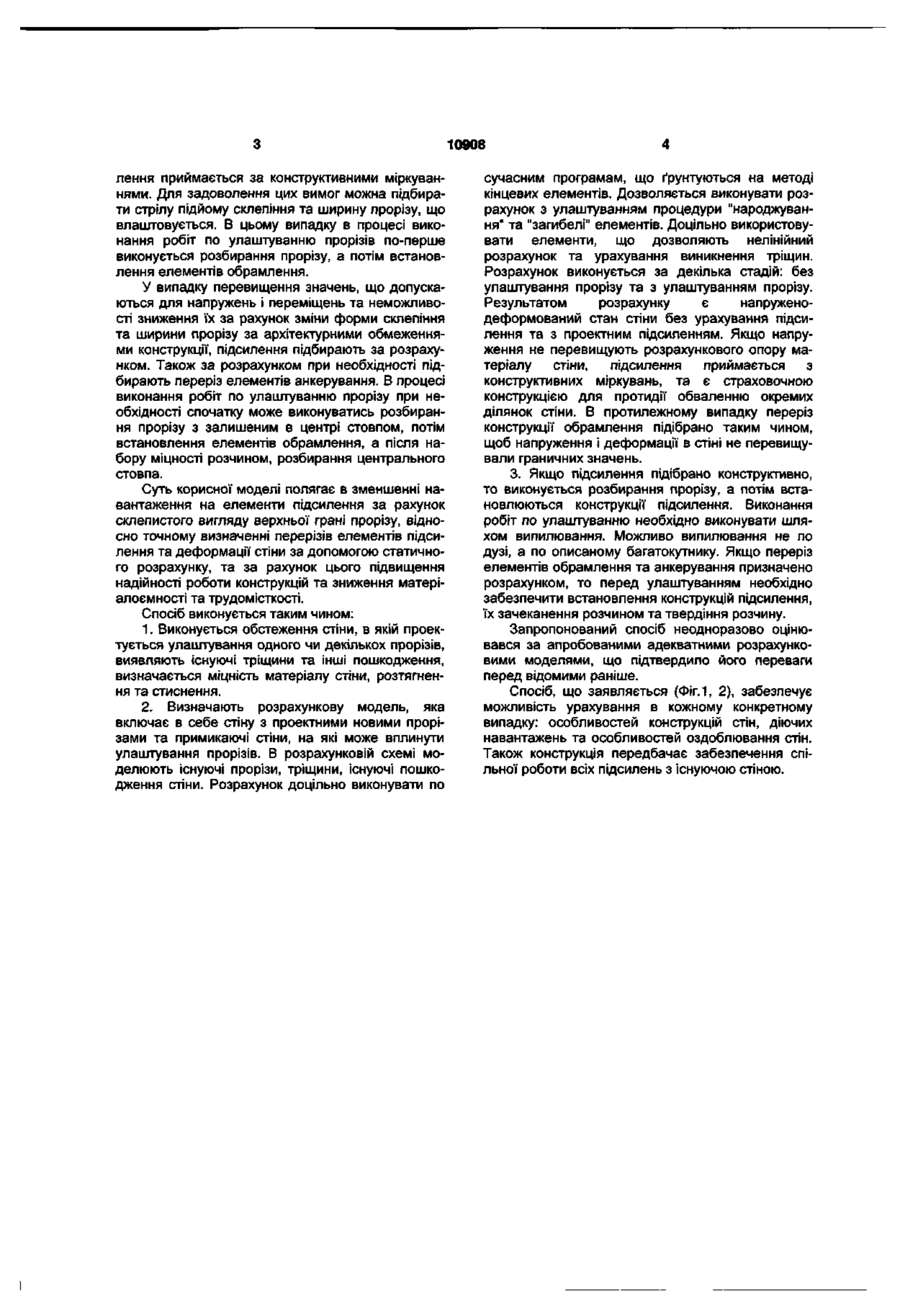

Спосіб підсилення стіни існуючої будівлі при улаштуванні в ній прорізу з арочною формою верхньої грані, який включає обстеження стіни, нелінійний розрахунок методом кінцевих елементів стіни з проектними новими прорізами, існуючими прорізами та наявними пошкодженнями стіни, випилювання склепистого прорізу, встановлення арматурного каркаса та закріплення його в існуючій стіні. кцій. Недоліком цього способу є значна матеріалоємкість та трудомісткість, а також не визначена надійність роботи конструкцій, які виконані без статичних розрахунків. Найбільш близьким за сукупністю ознак до заявляемого є спосіб підсилення клинчастих перетинок, що описаний в альбомі підсилень [Мальганов А.И. и др. Восстановление и усиление строительных конструкций аварийных и реконструируемых зданий. Атлас схем и чертежей. - Томск, 1990.], в який входить установлення під клинчасті перетинки кутиків підсилення та додаткові кріплення їх тяжами. В основу корисної моделі поставлено завдання створення способу підсилення прорізів в існуючих стінах, в якому за рахунок склепистої верхньої грані прорізу та підбору перерізу елементів обрамлення за статичним розрахунком, здійснюється зменшення матеріалоємності та трудомісткості робіт. Для вирішення поставленого завдання в способі підсилення прорізів визначаються характеристики міцності матеріалу існуючої стіни та навантаження, що діють на стіну, встановлюються пошкодження у вигляді тріщин і т. ін., виконується статичний розрахунок стіни зі склепистим прорізом без конструкцій підсилення, враховуючи існуючи тріщини та інші пошкодження. Якщо за розрахунком, пошкодження та деформації стіни не перевищують допустимих значень, то конструкція підси 00 00 о О) 10908 лення приймається за конструктивними міркуваннями. Для задоволення цих вимог можна підбирати стрілу підйому склепіння та ширину прорізу, що влаштовується. В цьому випадку в процесі виконання робіт по улаштуванню прорізів по-перше виконується розбирання прорізу, а потім встановлення елементів обрамлення. У випадку перевищення значень, що допускаються для напружень і переміщень та неможливості зниження їх за рахунок зміни форми склепіння та ширини прорізу за архітектурними обмеженнями конструкції, підсилення підбирають за розрахунком. Також за розрахунком при необхідності підбирають переріз елементів анкерування. В процесі виконання робіт по улаштуванню прорізу при необхідності спочатку може виконуватись розбирання прорізу з залишеним в центрі стовпом, потім встановлення елементів обрамлення, а після набору міцності розчином, розбирання центрального стовпа. Суть корисної моделі полягає в зменшенні навантаження на елементи підсилення за рахунок склепистого вигляду верхньої грані прорізу, відносно точному визначенні перерізів елементів підсилення та деформації стіни за допомогою статичного розрахунку, та за рахунок цього підвищення надійності роботи конструкцій та зниження матеріалоємності та трудомісткості. Спосіб виконується таким чином: 1. Виконується обстеження стіни, в якій проектується улаштування одного чи декількох прорізів, виявляють існуючі тріщини та інші пошкодження, визначається міцність матеріалу стіни, розтягнення та стиснення. 2. Визначають розрахункову модель, яка включає в себе стіну з проектними новими прорізами та примикаючі стіни, на які може вплинути улаштування прорізів. В розрахунковій схемі моделюють існуючі прорізи, тріщини, існуючі пошкодження стіни. Розрахунок доцільно виконувати по сучасним програмам, що ґрунтуються на методі кінцевих елементів. Дозволяється виконувати розрахунок з улаштуванням процедури "народжування" та "загибелі" елементів. Доцільно використовувати елементи, що дозволяють нелінійний розрахунок та урахування виникнення тріщин. Розрахунок виконується за декілька стадій: без улаштування прорізу та з улаштуванням прорізу. Результатом розрахунку є напруженодеформований стан стіни без урахування підсилення та з проектним підсиленням. Якщо напруження не перевищують розрахункового опору матеріалу стіни, підсилення приймається з конструктивних міркувань, та є страховочною конструкцією для протидії обваленню окремих ділянок стіни. В протилежному випадку переріз конструкції обрамлення підібрано таким чином, щоб напруження і деформації в стіні не перевищували граничних значень. 3. Якщо підсилення підібрано конструктивно, то виконується розбирання прорізу, а потім встановлюються конструкції підсилення. Виконання робіт по улаштуванню необхідно виконувати шляхом випилювання. Можливо випилювання не по дузі, а по описаному багатокутнику. Якщо переріз елементів обрамлення та анкерування призначено розрахунком, то перед улаштуванням необхідно забезпечити встановлення конструкцій підсилення, їх зачеканення розчином та твердіння розчину. Запропонований спосіб неодноразово оцінювався за апробованими адекватними розрахунковими моделями, що підтвердило його переваги перед відомими раніше. Спосіб, що заявляється (Фіг. 1, 2), забезпечує можливість урахування в кожному конкретному випадку: особливостей конструкцій стін, діючих навантажень та особливостей оздоблювання стін. Також конструкція передбачає забезпечення спільної роботи всіх підсилень з існуючою стіною. 10908 Підсилення прорізу 06-10 А І - А Ш за розрахунком Комп'ютерна верстка А Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
