Спосіб створення штучного острова

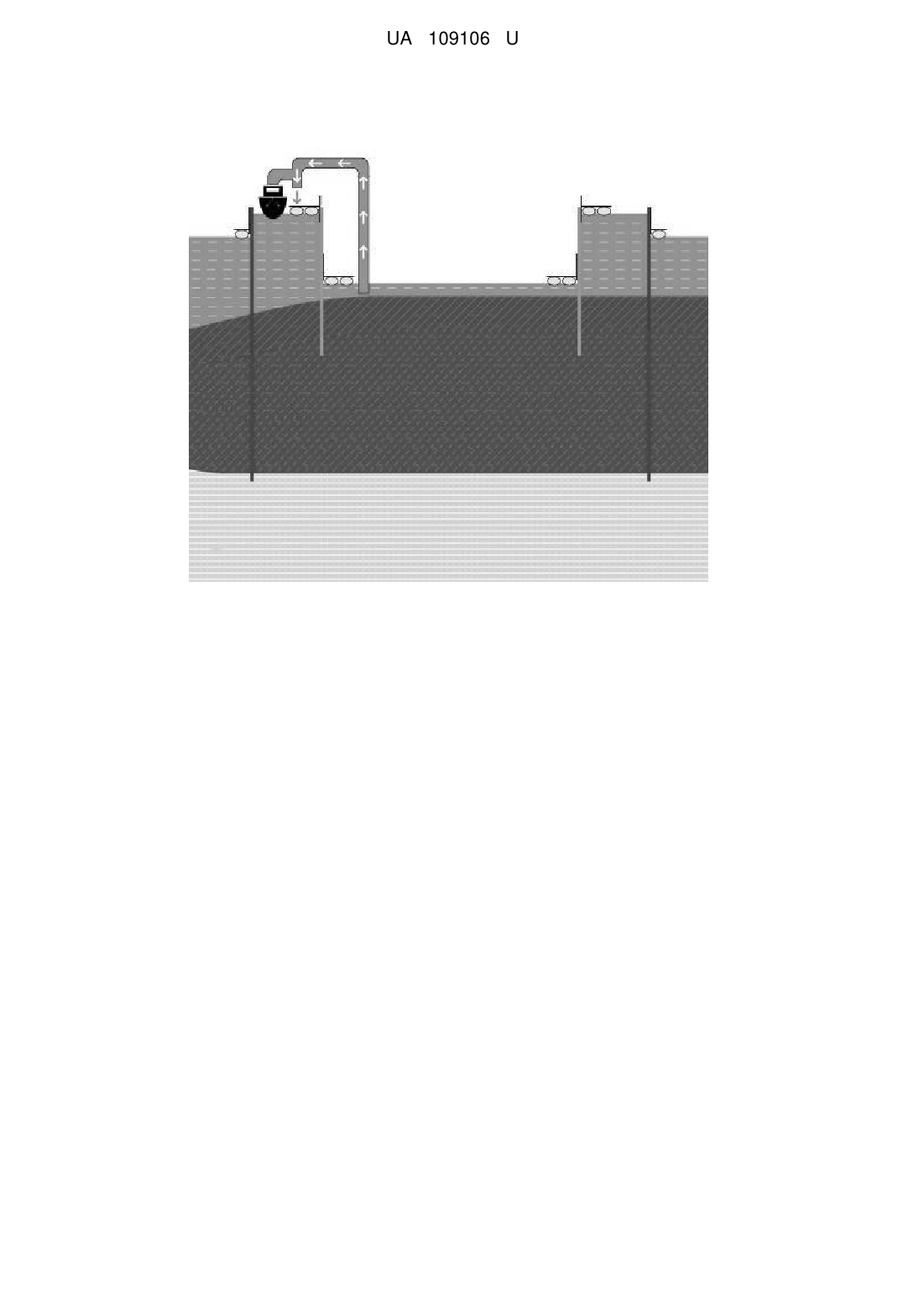

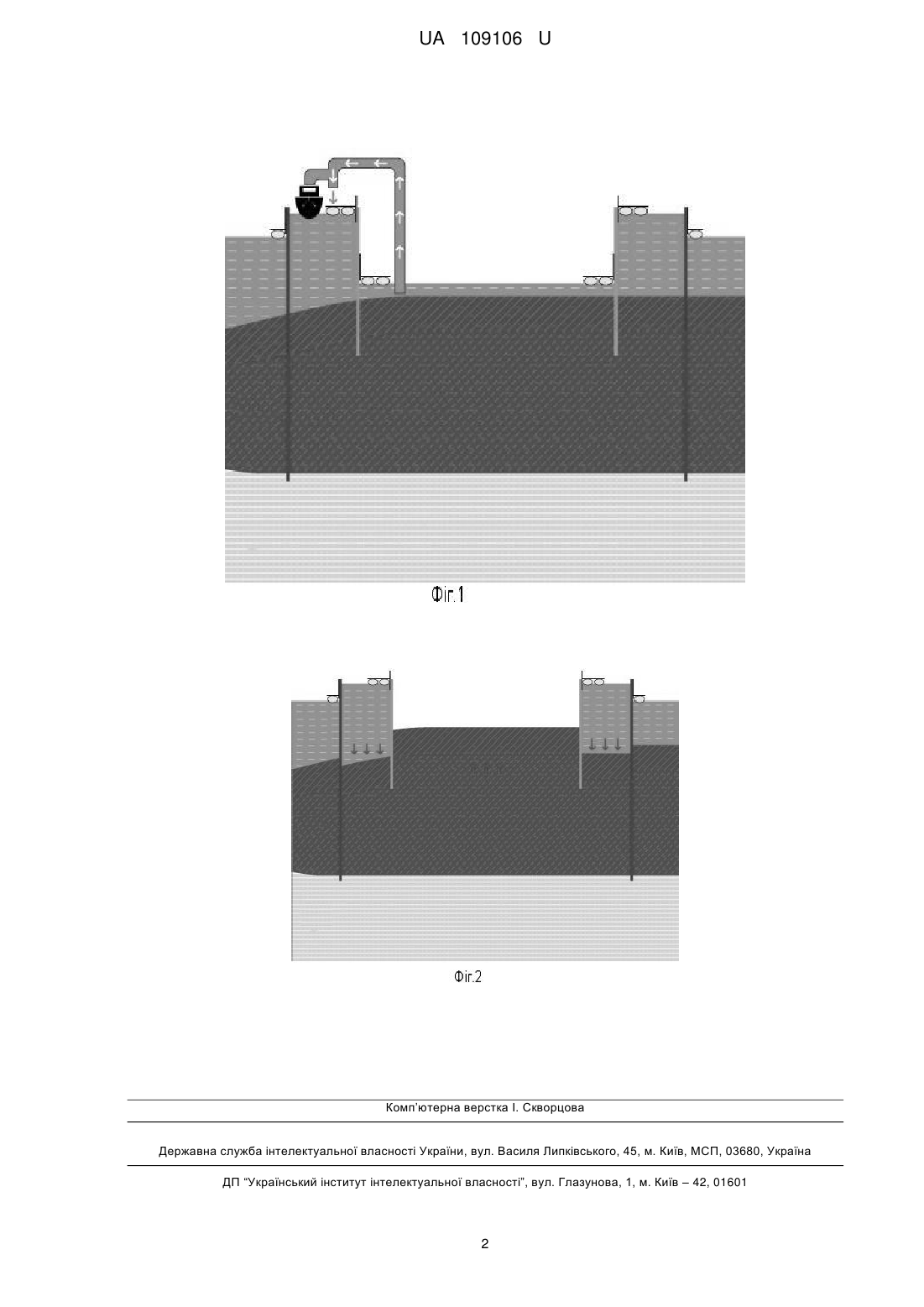

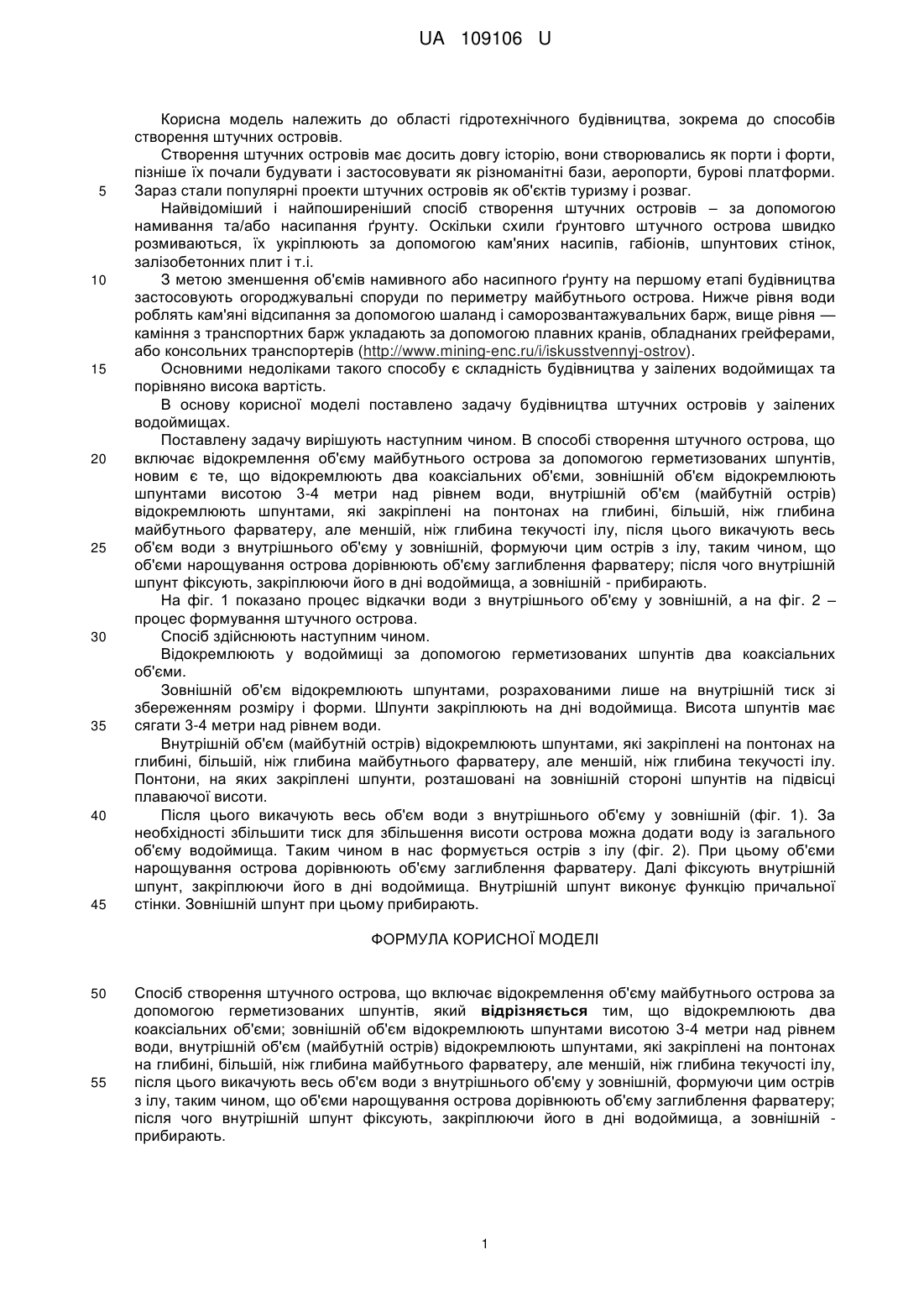

Реферат: Спосіб створення штучного острова включає відокремлення об'єму майбутнього острова за допомогою герметизованих шпунтів. Відокремлюють два коаксіальних об'єми, зовнішній об'єм відокремлюють шпунтами висотою 3-4 метри над рівнем води, внутрішній об'єм (майбутній острів) відокремлюють шпунтами, які закріплені на понтонах на глибині, більшій, ніж глибина майбутнього фарватеру, але меншій, ніж глибина текучості ілу. Викачують весь об'єм води з внутрішнього об'єму у зовнішній, формуючи цим острів з ілу, таким чином, що об'єми нарощування острова дорівнюють об'єму заглиблення фарватеру. Внутрішній шпунт фіксують, закріплюючи його в дні водоймища, а зовнішній - прибирають. UA 109106 U (54) СПОСІБ СТВОРЕННЯ ШТУЧНОГО ОСТРОВА UA 109106 U UA 109106 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області гідротехнічного будівництва, зокрема до способів створення штучних островів. Створення штучних островів має досить довгу історію, вони створювались як порти і форти, пізніше їх почали будувати і застосовувати як різноманітні бази, аеропорти, бурові платформи. Зараз стали популярні проекти штучних островів як об'єктів туризму і розваг. Найвідоміший і найпоширеніший спосіб створення штучних островів – за допомогою намивання та/або насипання ґрунту. Оскільки схили ґрунтовго штучного острова швидко розмиваються, їх укріплюють за допомогою кам'яних насипів, габіонів, шпунтових стінок, залізобетонних плит і т.і. З метою зменшення об'ємів намивного або насипного ґрунту на першому етапі будівництва застосовують огороджувальні споруди по периметру майбутнього острова. Нижче рівня води роблять кам'яні відсипання за допомогою шаланд і саморозвантажувальних барж, вище рівня — каміння з транспортних барж укладають за допомогою плавних кранів, обладнаних грейферами, або консольних транспортерів (http://www.mining-enc.ru/i/iskusstvennyj-ostrov). Основними недоліками такого способу є складність будівництва у заілених водоймищах та порівняно висока вартість. В основу корисної моделі поставлено задачу будівництва штучних островів у заілених водоймищах. Поставлену задачу вирішують наступним чином. В способі створення штучного острова, що включає відокремлення об'єму майбутнього острова за допомогою герметизованих шпунтів, новим є те, що відокремлюють два коаксіальних об'єми, зовнішній об'єм відокремлюють шпунтами висотою 3-4 метри над рівнем води, внутрішній об'єм (майбутній острів) відокремлюють шпунтами, які закріплені на понтонах на глибині, більшій, ніж глибина майбутнього фарватеру, але меншій, ніж глибина текучості ілу, після цього викачують весь об'єм води з внутрішнього об'єму у зовнішній, формуючи цим острів з ілу, таким чином, що об'єми нарощування острова дорівнюють об'єму заглиблення фарватеру; після чого внутрішній шпунт фіксують, закріплюючи його в дні водоймища, а зовнішній - прибирають. На фіг. 1 показано процес відкачки води з внутрішнього об'єму у зовнішній, а на фіг. 2 – процес формування штучного острова. Спосіб здійснюють наступним чином. Відокремлюють у водоймищі за допомогою герметизованих шпунтів два коаксіальних об'єми. Зовнішній об'єм відокремлюють шпунтами, розрахованими лише на внутрішній тиск зі збереженням розміру і форми. Шпунти закріплюють на дні водоймища. Висота шпунтів має сягати 3-4 метри над рівнем води. Внутрішній об'єм (майбутній острів) відокремлюють шпунтами, які закріплені на понтонах на глибині, більшій, ніж глибина майбутнього фарватеру, але меншій, ніж глибина текучості ілу. Понтони, на яких закріплені шпунти, розташовані на зовнішній стороні шпунтів на підвісці плаваючої висоти. Після цього викачують весь об'єм води з внутрішнього об'єму у зовнішній (фіг. 1). За необхідності збільшити тиск для збільшення висоти острова можна додати воду із загального об'єму водоймища. Таким чином в нас формується острів з ілу (фіг. 2). При цьому об'єми нарощування острова дорівнюють об'єму заглиблення фарватеру. Далі фіксують внутрішній шпунт, закріплюючи його в дні водоймища. Внутрішній шпунт виконує функцію причальної стінки. Зовнішній шпунт при цьому прибирають. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб створення штучного острова, що включає відокремлення об'єму майбутнього острова за допомогою герметизованих шпунтів, який відрізняється тим, що відокремлюють два коаксіальних об'єми; зовнішній об'єм відокремлюють шпунтами висотою 3-4 метри над рівнем води, внутрішній об'єм (майбутній острів) відокремлюють шпунтами, які закріплені на понтонах на глибині, більшій, ніж глибина майбутнього фарватеру, але меншій, ніж глибина текучості ілу, після цього викачують весь об'єм води з внутрішнього об'єму у зовнішній, формуючи цим острів з ілу, таким чином, що об'єми нарощування острова дорівнюють об'єму заглиблення фарватеру; після чого внутрішній шпунт фіксують, закріплюючи його в дні водоймища, а зовнішній прибирають. 1 UA 109106 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
