Кришка рекуперативного нагрівального колодязя

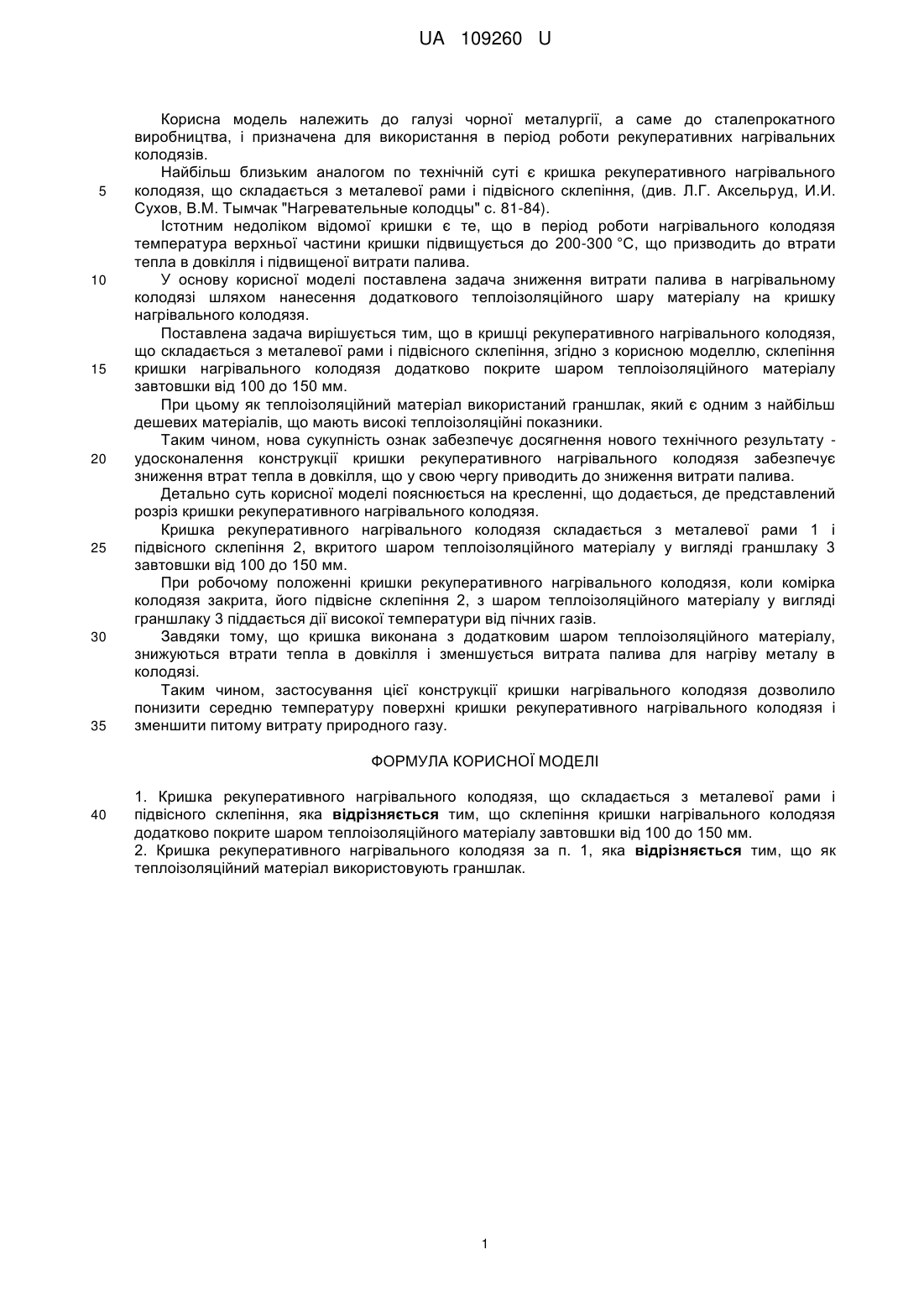

Реферат: Корисна модель належить до галузі чорної металургії, а саме до сталепрокатного виробництва, і призначена для використання в період роботи рекуперативних нагрівальних колодязів. Кришка рекуперативного нагрівального колодязя складається з металевої рами і підвісного склепіння, при цьому склепіння кришки нагрівального колодязя додатково покрите шаром теплоізоляційного матеріалу завтовшки від 100 до 150 мм. Застосування цієї конструкції кришки нагрівального колодязя дозволило понизити середню температуру поверхні кришки рекуперативного нагрівального колодязя і зменшити питому витрату природного газу. UA 109260 U (12) UA 109260 U UA 109260 U 5 10 15 20 25 30 35 Корисна модель належить до галузі чорної металургії, а саме до сталепрокатного виробництва, і призначена для використання в період роботи рекуперативних нагрівальних колодязів. Найбільш близьким аналогом по технічній суті є кришка рекуперативного нагрівального колодязя, що складається з металевої рами і підвісного склепіння, (див. Л.Г. Аксельруд, И.И. Сухов, В.М. Тымчак "Нагревательные колодцы" с. 81-84). Істотним недоліком відомої кришки є те, що в період роботи нагрівального колодязя температура верхньої частини кришки підвищується до 200-300 °C, що призводить до втрати тепла в довкілля і підвищеної витрати палива. У основу корисної моделі поставлена задача зниження витрати палива в нагрівальному колодязі шляхом нанесення додаткового теплоізоляційного шару матеріалу на кришку нагрівального колодязя. Поставлена задача вирішується тим, що в кришці рекуперативного нагрівального колодязя, що складається з металевої рами і підвісного склепіння, згідно з корисною моделлю, склепіння кришки нагрівального колодязя додатково покрите шаром теплоізоляційного матеріалу завтовшки від 100 до 150 мм. При цьому як теплоізоляційний матеріал використаний граншлак, який є одним з найбільш дешевих матеріалів, що мають високі теплоізоляційні показники. Таким чином, нова сукупність ознак забезпечує досягнення нового технічного результату удосконалення конструкції кришки рекуперативного нагрівального колодязя забезпечує зниження втрат тепла в довкілля, що у свою чергу приводить до зниження витрати палива. Детально суть корисної моделі пояснюється на кресленні, що додається, де представлений розріз кришки рекуперативного нагрівального колодязя. Кришка рекуперативного нагрівального колодязя складається з металевої рами 1 і підвісного склепіння 2, вкритого шаром теплоізоляційного матеріалу у вигляді граншлаку 3 завтовшки від 100 до 150 мм. При робочому положенні кришки рекуперативного нагрівального колодязя, коли комірка колодязя закрита, його підвісне склепіння 2, з шаром теплоізоляційного матеріалу у вигляді граншлаку 3 піддається дії високої температури від пічних газів. Завдяки тому, що кришка виконана з додатковим шаром теплоізоляційного матеріалу, знижуються втрати тепла в довкілля і зменшується витрата палива для нагріву металу в колодязі. Таким чином, застосування цієї конструкції кришки нагрівального колодязя дозволило понизити середню температуру поверхні кришки рекуперативного нагрівального колодязя і зменшити питому витрату природного газу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 1. Кришка рекуперативного нагрівального колодязя, що складається з металевої рами і підвісного склепіння, яка відрізняється тим, що склепіння кришки нагрівального колодязя додатково покрите шаром теплоізоляційного матеріалу завтовшки від 100 до 150 мм. 2. Кришка рекуперативного нагрівального колодязя за п. 1, яка відрізняється тим, що як теплоізоляційний матеріал використовують граншлак. 1 UA 109260 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
