Сушарка для рулонів сільськогосподарських культур

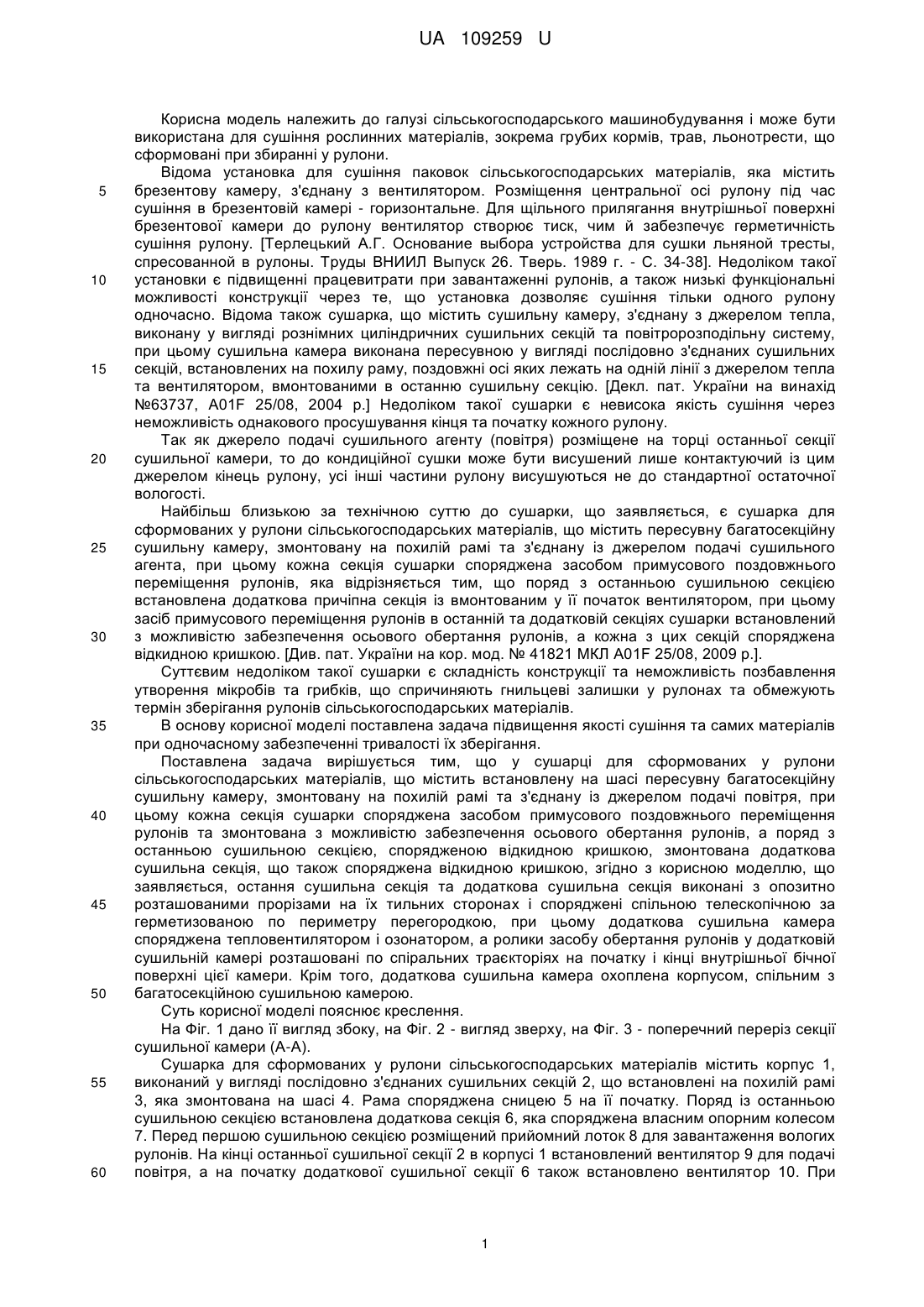

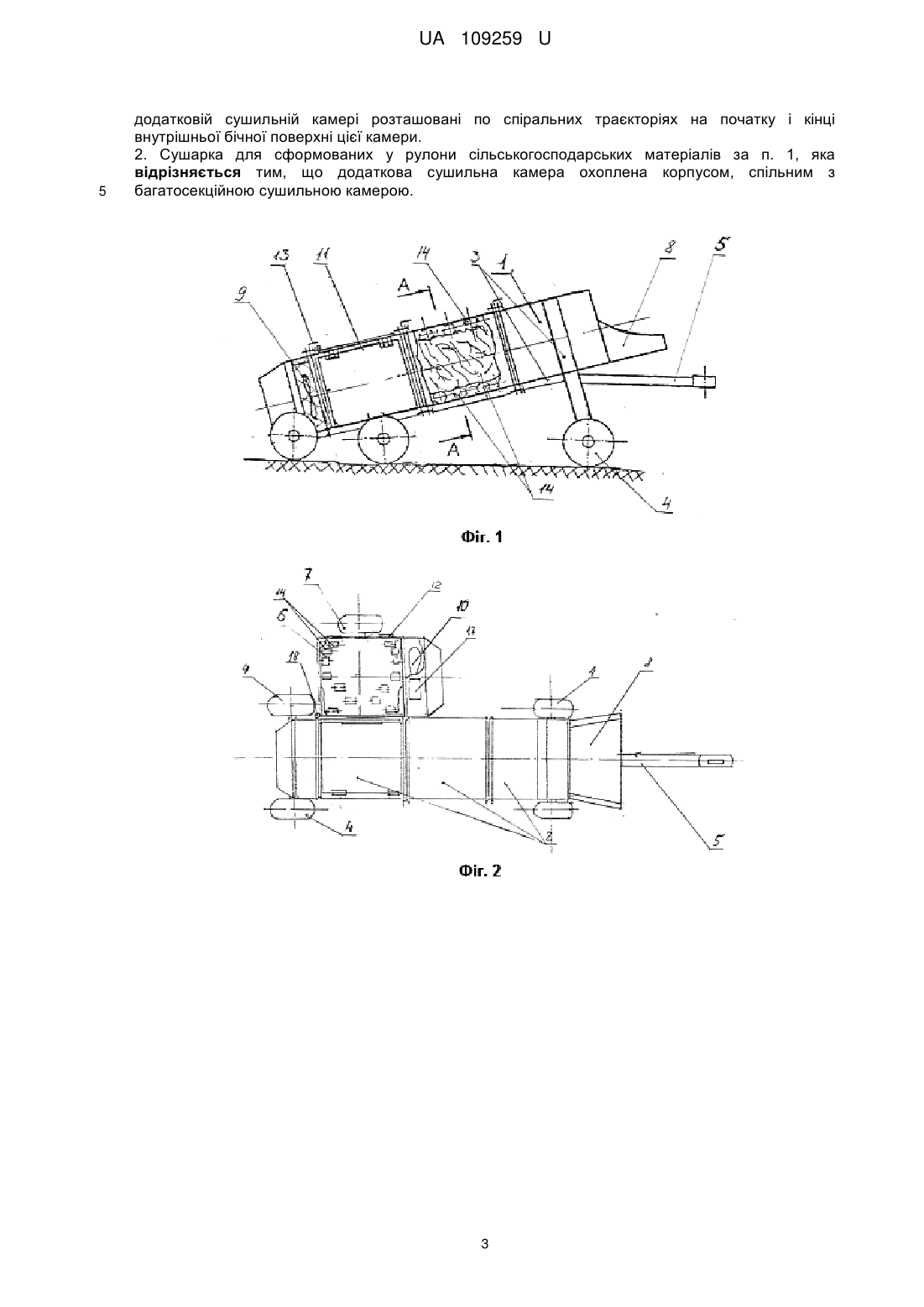

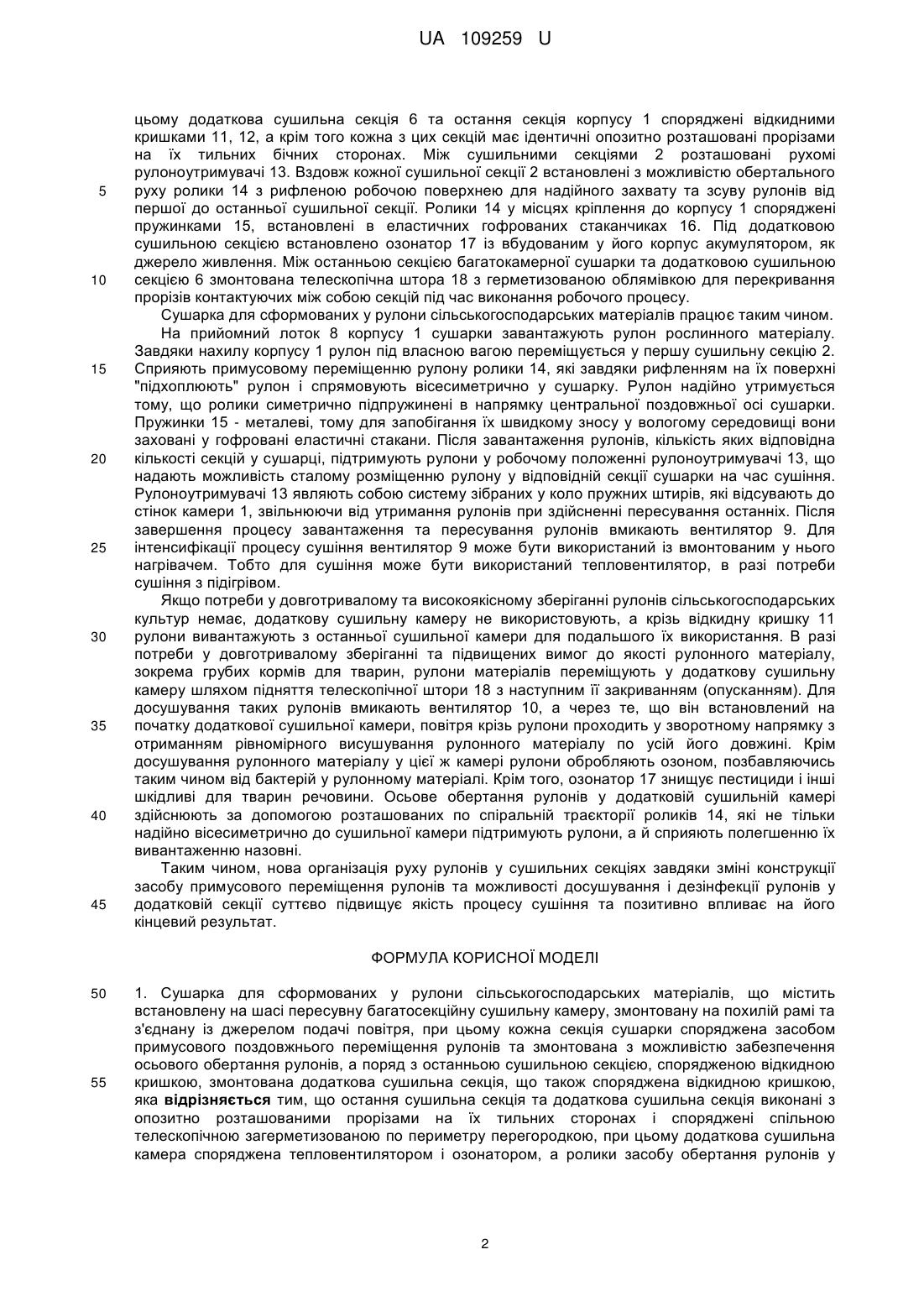

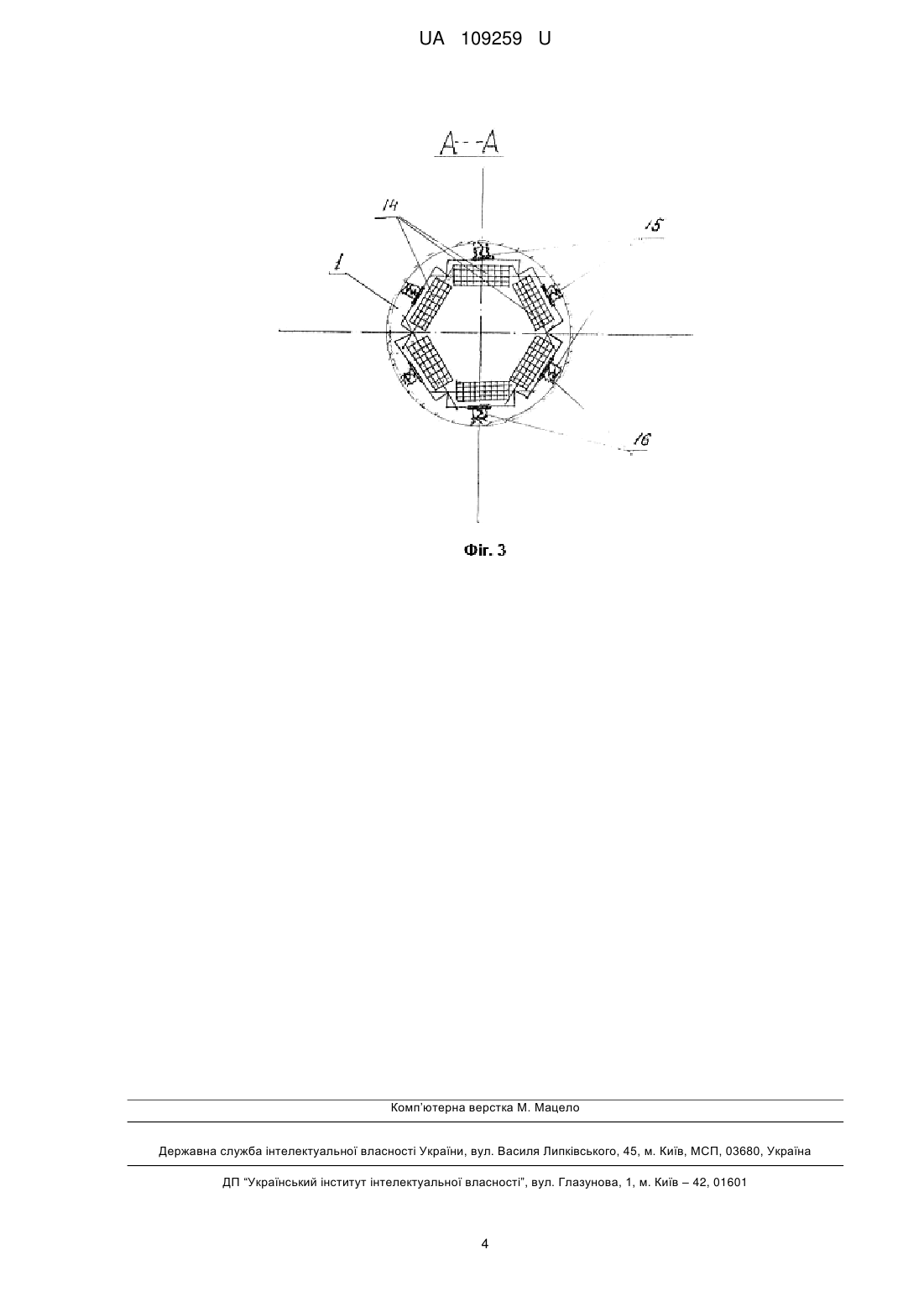

Реферат: UA 109259 U UA 109259 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для сушіння рослинних матеріалів, зокрема грубих кормів, трав, льонотрести, що сформовані при збиранні у рулони. Відома установка для сушіння паковок сільськогосподарських матеріалів, яка містить брезентову камеру, з'єднану з вентилятором. Розміщення центральної осі рулону під час сушіння в брезентовій камері - горизонтальне. Для щільного прилягання внутрішньої поверхні брезентової камери до рулону вентилятор створює тиск, чим й забезпечує герметичність сушіння рулону. [Терлецький А.Г. Основание выбора устройства для сушки льняной тресты, спресованной в рулоны. Труды ВНИИЛ Выпуск 26. Тверь. 1989 г. - С. 34-38]. Недоліком такої установки є підвищенні працевитрати при завантаженні рулонів, а також низькі функціональні можливості конструкції через те, що установка дозволяє сушіння тільки одного рулону одночасно. Відома також сушарка, що містить сушильну камеру, з'єднану з джерелом тепла, виконану у вигляді рознімних циліндричних сушильних секцій та повітророзподільну систему, при цьому сушильна камера виконана пересувною у вигляді послідовно з'єднаних сушильних секцій, встановлених на похилу раму, поздовжні осі яких лежать на одній лінії з джерелом тепла та вентилятором, вмонтованими в останню сушильну секцію. [Декл. пат. України на винахід №63737, А01F 25/08, 2004 p.] Недоліком такої сушарки є невисока якість сушіння через неможливість однакового просушування кінця та початку кожного рулону. Так як джерело подачі сушильного агенту (повітря) розміщене на торці останньої секції сушильної камери, то до кондиційної сушки може бути висушений лише контактуючий із цим джерелом кінець рулону, усі інші частини рулону висушуються не до стандартної остаточної вологості. Найбільш близькою за технічною суттю до сушарки, що заявляється, є сушарка для сформованих у рулони сільськогосподарських матеріалів, що містить пересувну багатосекційну сушильну камеру, змонтовану на похилій рамі та з'єднану із джерелом подачі сушильного агента, при цьому кожна секція сушарки споряджена засобом примусового поздовжнього переміщення рулонів, яка відрізняється тим, що поряд з останньою сушильною секцією встановлена додаткова причіпна секція із вмонтованим у її початок вентилятором, при цьому засіб примусового переміщення рулонів в останній та додатковій секціях сушарки встановлений з можливістю забезпечення осьового обертання рулонів, а кожна з цих секцій споряджена відкидною кришкою. [Див. пат. України на кор. мод. № 41821 МКЛ А01F 25/08, 2009 р.]. Суттєвим недоліком такої сушарки є складність конструкції та неможливість позбавлення утворення мікробів та грибків, що спричиняють гнильцеві залишки у рулонах та обмежують термін зберігання рулонів сільськогосподарських матеріалів. В основу корисної моделі поставлена задача підвищення якості сушіння та самих матеріалів при одночасному забезпеченні тривалості їх зберігання. Поставлена задача вирішується тим, що у сушарці для сформованих у рулони сільськогосподарських матеріалів, що містить встановлену на шасі пересувну багатосекційну сушильну камеру, змонтовану на похилій рамі та з'єднану із джерелом подачі повітря, при цьому кожна секція сушарки споряджена засобом примусового поздовжнього переміщення рулонів та змонтована з можливістю забезпечення осьового обертання рулонів, а поряд з останньою сушильною секцією, спорядженою відкидною кришкою, змонтована додаткова сушильна секція, що також споряджена відкидною кришкою, згідно з корисною моделлю, що заявляється, остання сушильна секція та додаткова сушильна секція виконані з опозитно розташованими прорізами на їх тильних сторонах і споряджені спільною телескопічною за герметизованою по периметру перегородкою, при цьому додаткова сушильна камера споряджена тепловентилятором і озонатором, а ролики засобу обертання рулонів у додатковій сушильній камері розташовані по спіральних траєкторіях на початку і кінці внутрішньої бічної поверхні цієї камери. Крім того, додаткова сушильна камера охоплена корпусом, спільним з багатосекційною сушильною камерою. Суть корисної моделі пояснює креслення. На Фіг. 1 дано її вигляд збоку, на Фіг. 2 - вигляд зверху, на Фіг. 3 - поперечний переріз секції сушильної камери (А-А). Сушарка для сформованих у рулони сільськогосподарських матеріалів містить корпус 1, виконаний у вигляді послідовно з'єднаних сушильних секцій 2, що встановлені на похилій рамі 3, яка змонтована на шасі 4. Рама споряджена сницею 5 на її початку. Поряд із останньою сушильною секцією встановлена додаткова секція 6, яка споряджена власним опорним колесом 7. Перед першою сушильною секцією розміщений прийомний лоток 8 для завантаження вологих рулонів. На кінці останньої сушильної секції 2 в корпусі 1 встановлений вентилятор 9 для подачі повітря, а на початку додаткової сушильної секції 6 також встановлено вентилятор 10. При 1 UA 109259 U 5 10 15 20 25 30 35 40 45 цьому додаткова сушильна секція 6 та остання секція корпусу 1 споряджені відкидними кришками 11, 12, а крім того кожна з цих секцій має ідентичні опозитно розташовані прорізами на їх тильних бічних сторонах. Між сушильними секціями 2 розташовані рухомі рулоноутримувачі 13. Вздовж кожної сушильної секції 2 встановлені з можливістю обертального руху ролики 14 з рифленою робочою поверхнею для надійного захвату та зсуву рулонів від першої до останньої сушильної секції. Ролики 14 у місцях кріплення до корпусу 1 споряджені пружинками 15, встановлені в еластичних гофрованих стаканчиках 16. Під додатковою сушильною секцією встановлено озонатор 17 із вбудованим у його корпус акумулятором, як джерело живлення. Між останньою секцією багатокамерної сушарки та додатковою сушильною секцією 6 змонтована телескопічна штора 18 з герметизованою облямівкою для перекривання прорізів контактуючих між собою секцій під час виконання робочого процесу. Сушарка для сформованих у рулони сільськогосподарських матеріалів працює таким чином. На прийомний лоток 8 корпусу 1 сушарки завантажують рулон рослинного матеріалу. Завдяки нахилу корпусу 1 рулон під власною вагою переміщується у першу сушильну секцію 2. Сприяють примусовому переміщенню рулону ролики 14, які завдяки рифленням на їх поверхні "підхоплюють" рулон і спрямовують вісесиметрично у сушарку. Рулон надійно утримується тому, що ролики симетрично підпружинені в напрямку центральної поздовжньої осі сушарки. Пружинки 15 - металеві, тому для запобігання їх швидкому зносу у вологому середовищі вони заховані у гофровані еластичні стакани. Після завантаження рулонів, кількість яких відповідна кількості секцій у сушарці, підтримують рулони у робочому положенні рулоноутримувачі 13, що надають можливість сталому розміщенню рулону у відповідній секції сушарки на час сушіння. Рулоноутримувачі 13 являють собою систему зібраних у коло пружних штирів, які відсувають до стінок камери 1, звільнюючи від утримання рулонів при здійсненні пересування останніх. Після завершення процесу завантаження та пересування рулонів вмикають вентилятор 9. Для інтенсифікації процесу сушіння вентилятор 9 може бути використаний із вмонтованим у нього нагрівачем. Тобто для сушіння може бути використаний тепловентилятор, в разі потреби сушіння з підігрівом. Якщо потреби у довготривалому та високоякісному зберіганні рулонів сільськогосподарських культур немає, додаткову сушильну камеру не використовують, а крізь відкидну кришку 11 рулони вивантажують з останньої сушильної камери для подальшого їх використання. В разі потреби у довготривалому зберіганні та підвищених вимог до якості рулонного матеріалу, зокрема грубих кормів для тварин, рулони матеріалів переміщують у додаткову сушильну камеру шляхом підняття телескопічної штори 18 з наступним її закриванням (опусканням). Для досушування таких рулонів вмикають вентилятор 10, а через те, що він встановлений на початку додаткової сушильної камери, повітря крізь рулони проходить у зворотному напрямку з отриманням рівномірного висушування рулонного матеріалу по усій його довжині. Крім досушування рулонного матеріалу у цієї ж камері рулони обробляють озоном, позбавляючись таким чином від бактерій у рулонному матеріалі. Крім того, озонатор 17 знищує пестициди і інші шкідливі для тварин речовини. Осьове обертання рулонів у додатковій сушильній камері здійснюють за допомогою розташованих по спіральній траєкторії роликів 14, які не тільки надійно вісесиметрично до сушильної камери підтримують рулони, а й сприяють полегшенню їх вивантаженню назовні. Таким чином, нова організація руху рулонів у сушильних секціях завдяки зміні конструкції засобу примусового переміщення рулонів та можливості досушування і дезінфекції рулонів у додатковій секції суттєво підвищує якість процесу сушіння та позитивно впливає на його кінцевий результат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Сушарка для сформованих у рулони сільськогосподарських матеріалів, що містить встановлену на шасі пересувну багатосекційну сушильну камеру, змонтовану на похилій рамі та з'єднану із джерелом подачі повітря, при цьому кожна секція сушарки споряджена засобом примусового поздовжнього переміщення рулонів та змонтована з можливістю забезпечення осьового обертання рулонів, а поряд з останньою сушильною секцією, спорядженою відкидною кришкою, змонтована додаткова сушильна секція, що також споряджена відкидною кришкою, яка відрізняється тим, що остання сушильна секція та додаткова сушильна секція виконані з опозитно розташованими прорізами на їх тильних сторонах і споряджені спільною телескопічною загерметизованою по периметру перегородкою, при цьому додаткова сушильна камера споряджена тепловентилятором і озонатором, а ролики засобу обертання рулонів у 2 UA 109259 U 5 додатковій сушильній камері розташовані по спіральних траєкторіях на початку і кінці внутрішньої бічної поверхні цієї камери. 2. Сушарка для сформованих у рулони сільськогосподарських матеріалів за п. 1, яка відрізняється тим, що додаткова сушильна камера охоплена корпусом, спільним з багатосекційною сушильною камерою. 3 UA 109259 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
