Пристрій для здійснення періодичного повороту вала стола фасувальної машини-автомата на задані кут та час вистою

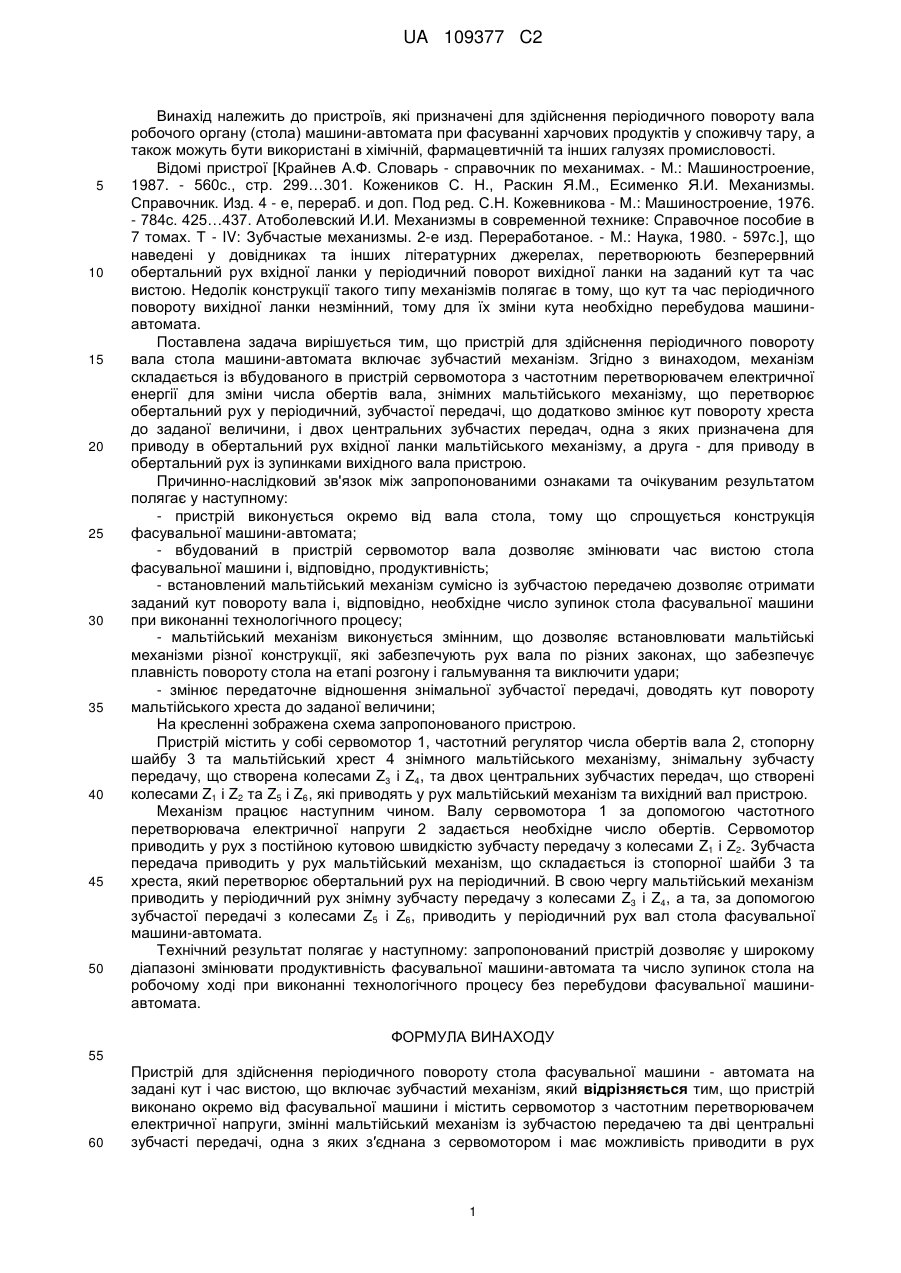

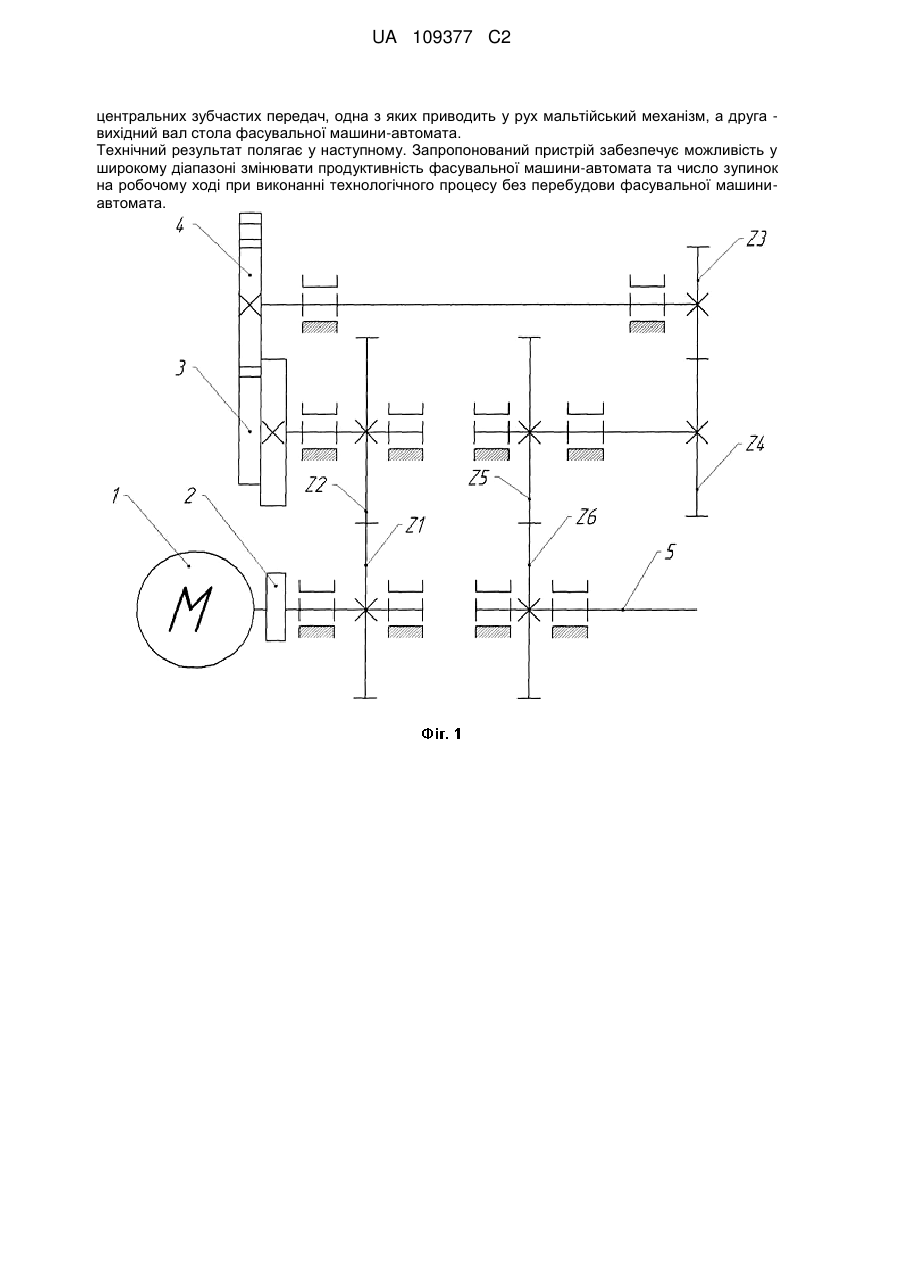

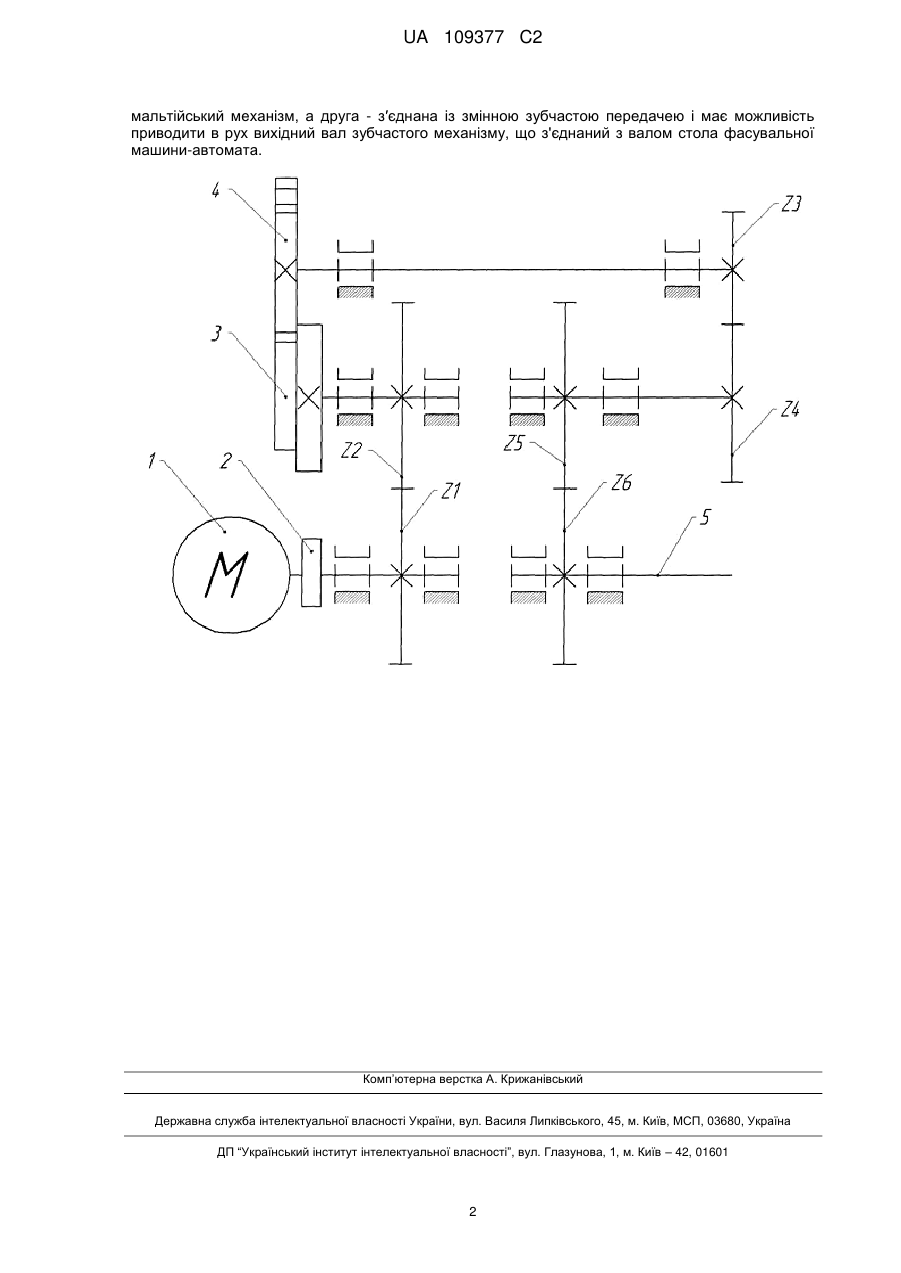

Реферат: Винахід належить до пристроїв, які призначені для здійснення періодичного повороту вала стола машини-автомата при фасуванні харчових продуктів у споживчу тару, а також можуть бути використані в хімічній, фармацевтичній та інших галузях промисловості. Пристрій для здійснення періодичного повороту вала включає зубчастий механізм, згідно з винаходом складається із сервомотора із частотним перетворювачем електричної напруги для встановлення заданого числа обертів вала, який вбудований в зубчастий механізм, знімного мальтійського механізму, що перетворює обертальний рух у періодичний, знімну зубчасту передачу, що доводить кут повороту мальтійського хреста до заданої величини та двох UA 109377 C2 (12) UA 109377 C2 центральних зубчастих передач, одна з яких приводить у рух мальтійський механізм, а друга вихідний вал стола фасувальної машини-автомата. Технічний результат полягає у наступному. Запропонований пристрій забезпечує можливість у широкому діапазоні змінювати продуктивність фасувальної машини-автомата та число зупинок на робочому ході при виконанні технологічного процесу без перебудови фасувальної машиниавтомата. UA 109377 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до пристроїв, які призначені для здійснення періодичного повороту вала робочого органу (стола) машини-автомата при фасуванні харчових продуктів у споживчу тару, а також можуть бути використані в хімічній, фармацевтичній та інших галузях промисловості. Відомі пристрої [Крайнев А.Ф. Словарь - справочник по механимах. - М.: Машиностроение, 1987. - 560с., стр. 299…301. Кожеников С. Н., Раскин Я.М., Есименко Я.И. Механизмы. Справочник. Изд. 4 - е, перераб. и доп. Под ред. С.Н. Кожевникова - М.: Машиностроение, 1976. - 784с. 425…437. Атоболевский И.И. Механизмы в современной технике: Справочное пособие в 7 томах. Т - IV: Зубчастые механизмы. 2-е изд. Переработаное. - М.: Наука, 1980. - 597с.], що наведені у довідниках та інших літературних джерелах, перетворюють безперервний обертальний рух вхідної ланки у періодичний поворот вихідної ланки на заданий кут та час вистою. Недолік конструкції такого типу механізмів полягає в тому, що кут та час періодичного повороту вихідної ланки незмінний, тому для їх зміни кута необхідно перебудова машиниавтомата. Поставлена задача вирішується тим, що пристрій для здійснення періодичного повороту вала стола машини-автомата включає зубчастий механізм. Згідно з винаходом, механізм складається із вбудованого в пристрій сервомотора з частотним перетворювачем електричної енергії для зміни числа обертів вала, знімних мальтійського механізму, що перетворює обертальний рух у періодичний, зубчастої передачі, що додатково змінює кут повороту хреста до заданої величини, і двох центральних зубчастих передач, одна з яких призначена для приводу в обертальний рух вхідної ланки мальтійського механізму, а друга - для приводу в обертальний рух із зупинками вихідного вала пристрою. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у наступному: - пристрій виконується окремо від вала стола, тому що спрощується конструкція фасувальної машини-автомата; - вбудований в пристрій сервомотор вала дозволяє змінювати час вистою стола фасувальної машини і, відповідно, продуктивність; - встановлений мальтійський механізм сумісно із зубчастою передачею дозволяє отримати заданий кут повороту вала і, відповідно, необхідне число зупинок стола фасувальної машини при виконанні технологічного процесу; - мальтійський механізм виконується змінним, що дозволяє встановлювати мальтійські механізми різної конструкції, які забезпечують рух вала по різних законах, що забезпечує плавність повороту стола на етапі розгону і гальмування та виключити удари; - змінює передаточне відношення знімальної зубчастої передачі, доводять кут повороту мальтійського хреста до заданої величини; На кресленні зображена схема запропонованого пристрою. Пристрій містить у собі сервомотор 1, частотний регулятор числа обертів вала 2, стопорну шайбу 3 та мальтійський хрест 4 знімного мальтійського механізму, знімальну зубчасту передачу, що створена колесами Z3 і Z4, та двох центральних зубчастих передач, що створені колесами Z1 і Z2 та Z5 і Z6, які приводять у рух мальтійський механізм та вихідний вал пристрою. Механізм працює наступним чином. Валу сервомотора 1 за допомогою частотного перетворювача електричної напруги 2 задається необхідне число обертів. Сервомотор приводить у рух з постійною кутовою швидкістю зубчасту передачу з колесами Z1 і Z2. Зубчаста передача приводить у рух мальтійський механізм, що складається із стопорної шайби 3 та хреста, який перетворює обертальний рух на періодичний. В свою чергу мальтійський механізм приводить у періодичний рух знімну зубчасту передачу з колесами Z3 і Z4, а та, за допомогою зубчастої передачі з колесами Z5 і Z6, приводить у періодичний рух вал стола фасувальної машини-автомата. Технічний результат полягає у наступному: запропонований пристрій дозволяє у широкому діапазоні змінювати продуктивність фасувальної машини-автомата та число зупинок стола на робочому ході при виконанні технологічного процесу без перебудови фасувальної машиниавтомата. ФОРМУЛА ВИНАХОДУ 55 60 Пристрій для здійснення періодичного повороту стола фасувальної машини - автомата на задані кут і час вистою, що включає зубчастий механізм, який відрізняється тим, що пристрій виконано окремо від фасувальної машини і містить сервомотор з частотним перетворювачем електричної напруги, змінні мальтійський механізм із зубчастою передачею та дві центральні зубчасті передачі, одна з яких з′єднана з сервомотором і має можливість приводити в рух 1 UA 109377 C2 мальтійський механізм, а друга - з′єднана із змінною зубчастою передачею і має можливість приводити в рух вихідний вал зубчастого механізму, що з'єднаний з валом стола фасувальної машини-автомата. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
