Пристрій для здійснення періодичного повороту вала стола фасувальної машини-автомата на заданий кут

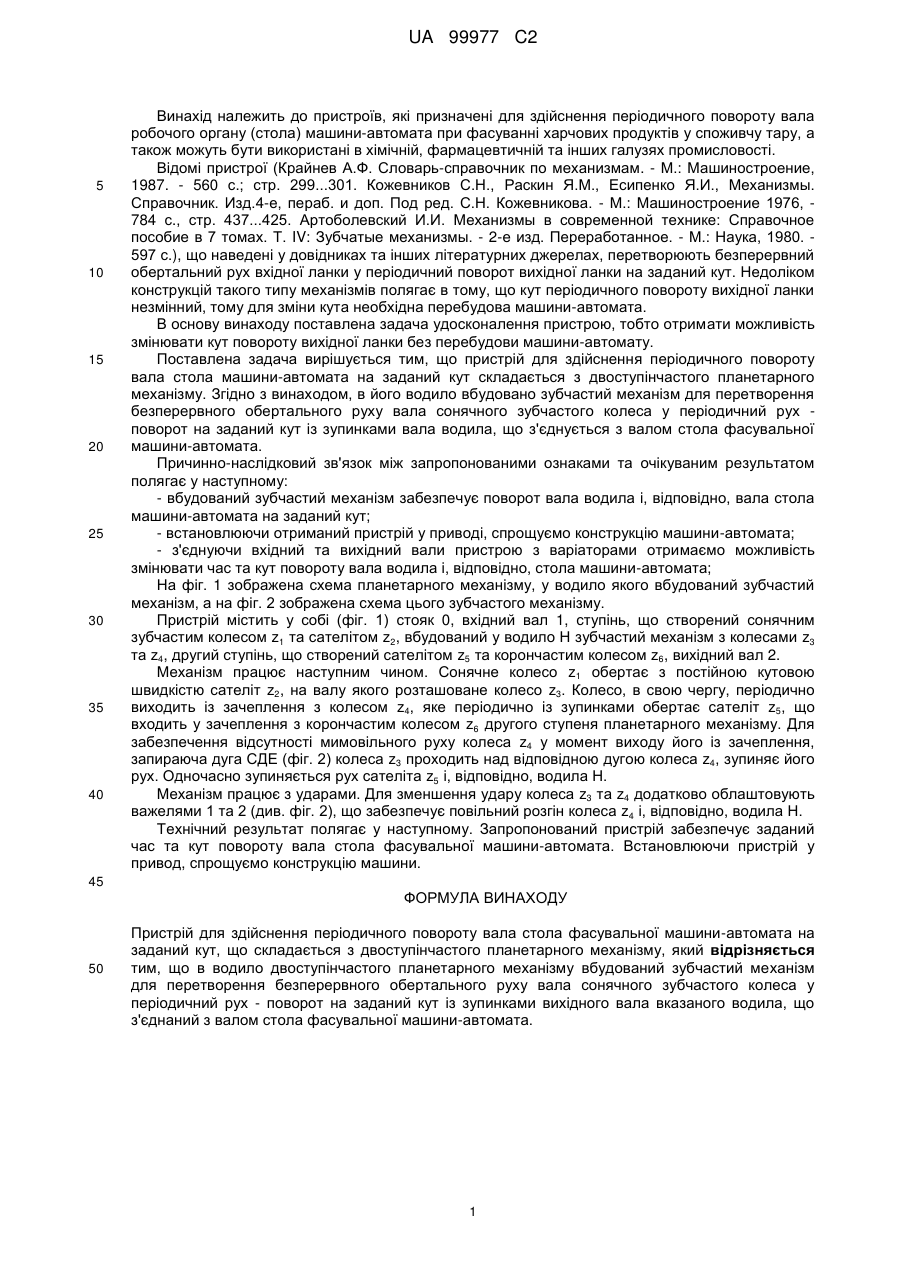

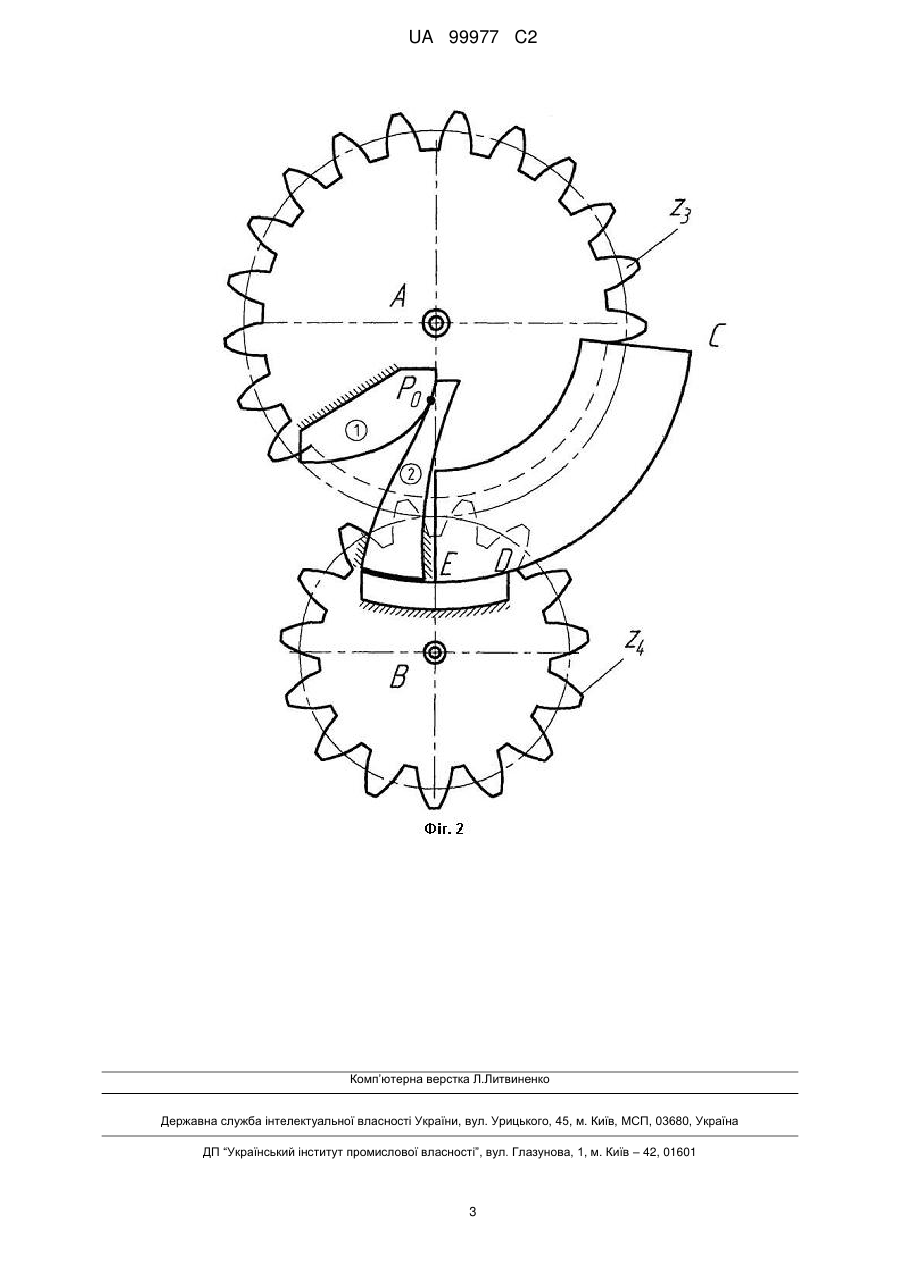

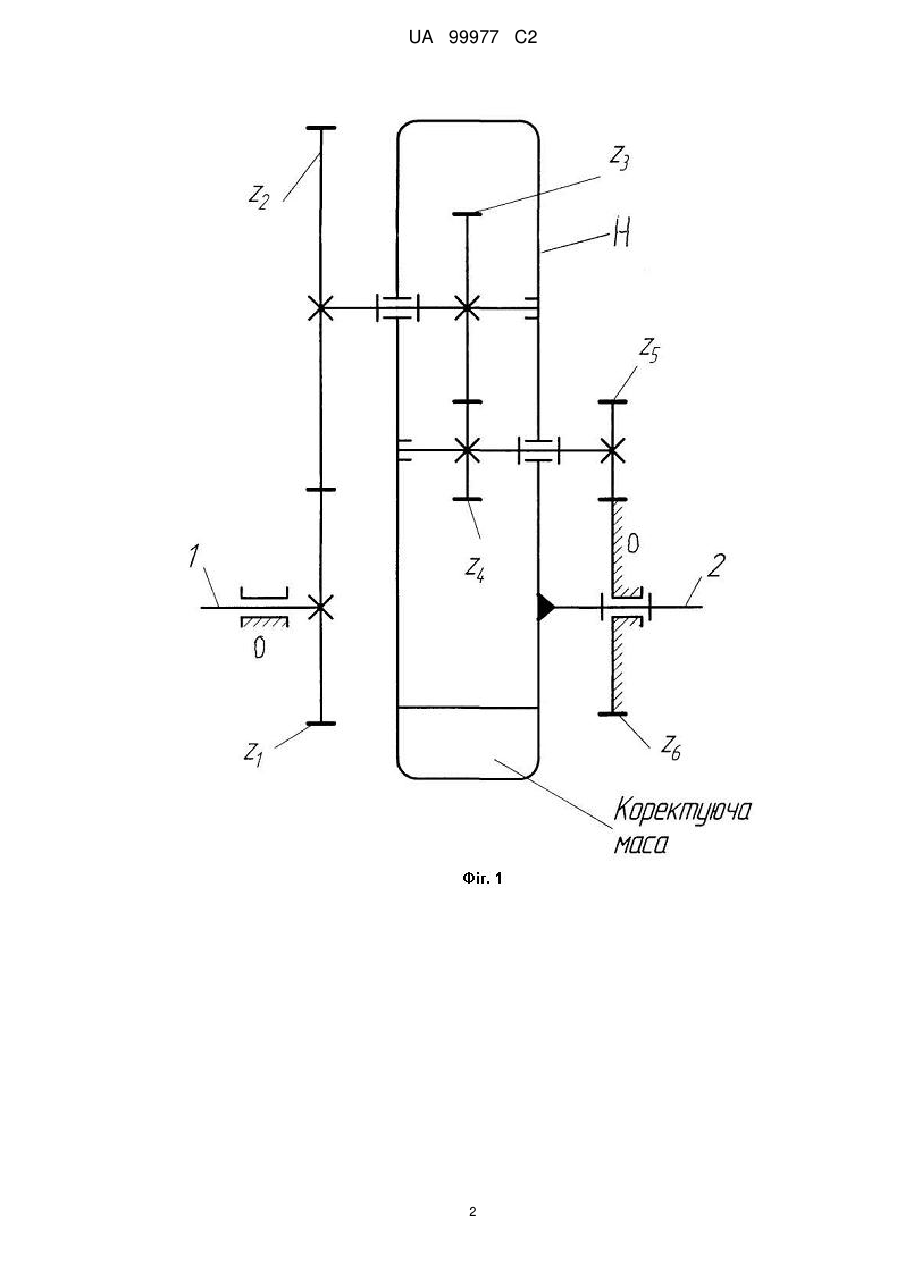

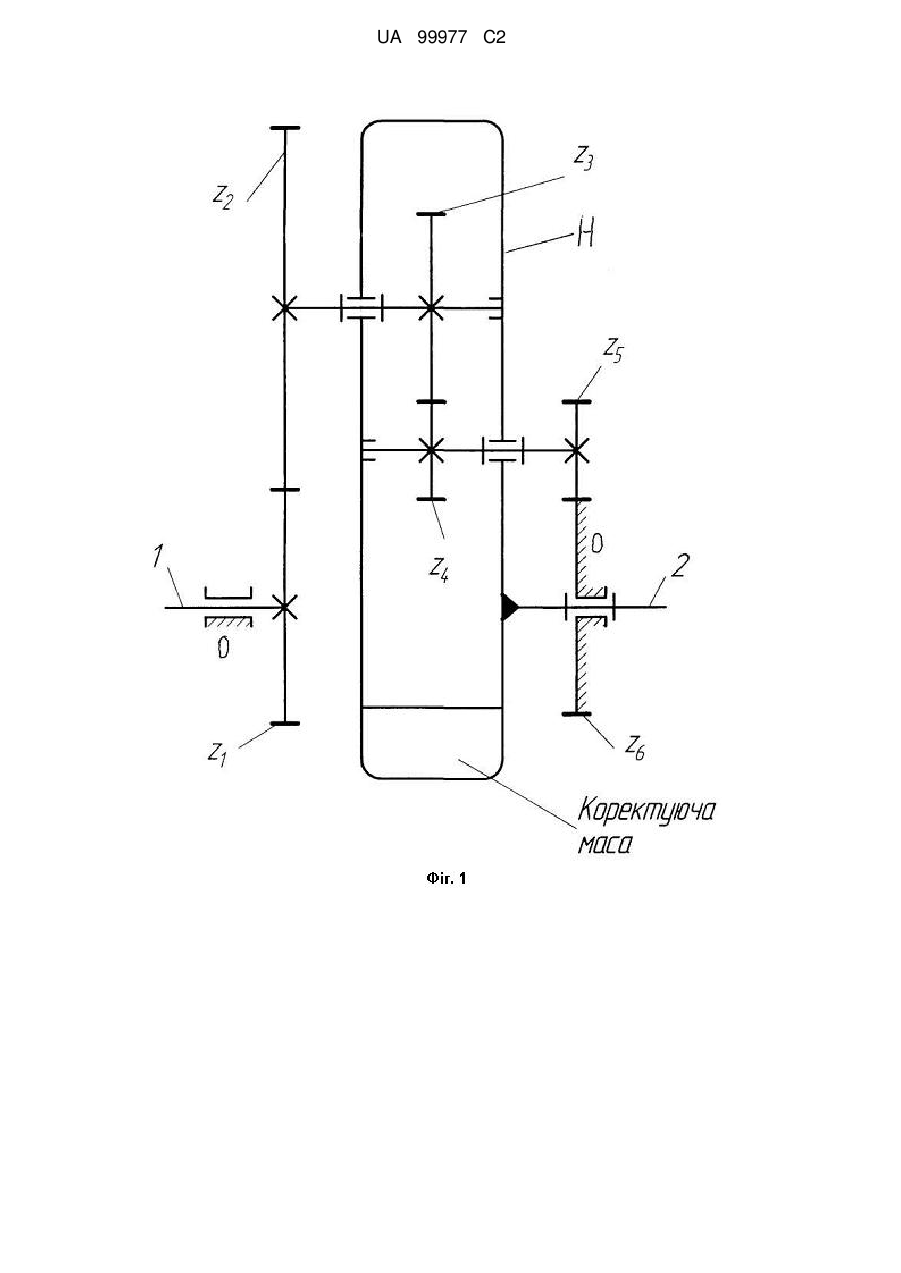

Реферат: Винахід належить до пристроїв, які призначені для здійснення періодичного повороту вала стола машини-автомата при фасуванні харчових продуктів у споживчу тару, а також можуть бути використані в хімічній, фармацевтичній та інших галузях промисловості. Пристрій для здійснення періодичного повороту вала стола машини-автомата на заданий кут складається з двоступінчастого планетарного механізму, у водило якого вбудований зубчастий механізм для перетворення безперервного обертального руху сонячного колеса у періодичний рух - поворот на заданий кут із зупинками вала водила, що з'єднаний з валом стола фасувальної машиниавтомата. Винахід забезпечує заданий час та кут повороту вала стола машини-автомата. UA 99977 C2 (12) UA 99977 C2 UA 99977 C2 5 10 15 20 25 30 35 40 Винахід належить до пристроїв, які призначені для здійснення періодичного повороту вала робочого органу (стола) машини-автомата при фасуванні харчових продуктів у споживчу тару, а також можуть бути використані в хімічній, фармацевтичній та інших галузях промисловості. Відомі пристрої (Крайнев А.Ф. Словарь-справочник по механизмам. - М.: Машиностроение, 1987. - 560 с.; стр. 299...301. Кожевников С.Н., Раскин Я.М., Есипенко Я.И., Механизмы. Справочник. Изд.4-е, пераб. и доп. Под ред. С.Н. Кожевникова. - М.: Машиностроение 1976, 784 с., стр. 437...425. Артоболевский И.И. Механизмы в современной технике: Справочное пособие в 7 томах. Т. IV: Зубчатые механизмы. - 2-е изд. Переработанное. - М.: Наука, 1980. 597 с.), що наведені у довідниках та інших літературних джерелах, перетворюють безперервний обертальний рух вхідної ланки у періодичний поворот вихідної ланки на заданий кут. Недоліком конструкцій такого типу механізмів полягає в тому, що кут періодичного повороту вихідної ланки незмінний, тому для зміни кута необхідна перебудова машини-автомата. В основу винаходу поставлена задача удосконалення пристрою, тобто отримати можливість змінювати кут повороту вихідної ланки без перебудови машини-автомату. Поставлена задача вирішується тим, що пристрій для здійснення періодичного повороту вала стола машини-автомата на заданий кут складається з двоступінчастого планетарного механізму. Згідно з винаходом, в його водило вбудовано зубчастий механізм для перетворення безперервного обертального руху вала сонячного зубчастого колеса у періодичний рух поворот на заданий кут із зупинками вала водила, що з'єднується з валом стола фасувальної машини-автомата. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у наступному: - вбудований зубчастий механізм забезпечує поворот вала водила і, відповідно, вала стола машини-автомата на заданий кут; - встановлюючи отриманий пристрій у приводі, спрощуємо конструкцію машини-автомата; - з'єднуючи вхідний та вихідний вали пристрою з варіаторами отримаємо можливість змінювати час та кут повороту вала водила і, відповідно, стола машини-автомата; На фіг. 1 зображена схема планетарного механізму, у водило якого вбудований зубчастий механізм, а на фіг. 2 зображена схема цього зубчастого механізму. Пристрій містить у собі (фіг. 1) стояк 0, вхідний вал 1, ступінь, що створений сонячним зубчастим колесом z1 та сателітом z2, вбудований у водило Н зубчастий механізм з колесами z3 та z4, другий ступінь, що створений сателітом z5 та корончастим колесом z6, вихідний вал 2. Механізм працює наступним чином. Сонячне колесо z1 обертає з постійною кутовою швидкістю сателіт z2, на валу якого розташоване колесо z3. Колесо, в свою чергу, періодично виходить із зачеплення з колесом z4, яке періодично із зупинками обертає сателіт z5, що входить у зачеплення з корончастим колесом z6 другого ступеня планетарного механізму. Для забезпечення відсутності мимовільного руху колеса z4 у момент виходу його із зачеплення, запираюча дуга СДЕ (фіг. 2) колеса z3 проходить над відповідною дугою колеса z4, зупиняє його рух. Одночасно зупиняється рух сателіта z5 і, відповідно, водила Н. Механізм працює з ударами. Для зменшення удару колеса z3 та z4 додатково облаштовують важелями 1 та 2 (див. фіг. 2), що забезпечує повільний розгін колеса z4 і, відповідно, водила Н. Технічний результат полягає у наступному. Запропонований пристрій забезпечує заданий час та кут повороту вала стола фасувальної машини-автомата. Встановлюючи пристрій у привод, спрощуємо конструкцію машини. 45 ФОРМУЛА ВИНАХОДУ 50 Пристрій для здійснення періодичного повороту вала стола фасувальної машини-автомата на заданий кут, що складається з двоступінчастого планетарного механізму, який відрізняється тим, що в водило двоступінчастого планетарного механізму вбудований зубчастий механізм для перетворення безперервного обертального руху вала сонячного зубчастого колеса у періодичний рух - поворот на заданий кут із зупинками вихідного вала вказаного водила, що з'єднаний з валом стола фасувальної машини-автомата. 1 UA 99977 C2 2 UA 99977 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
