Антивандальний світильник

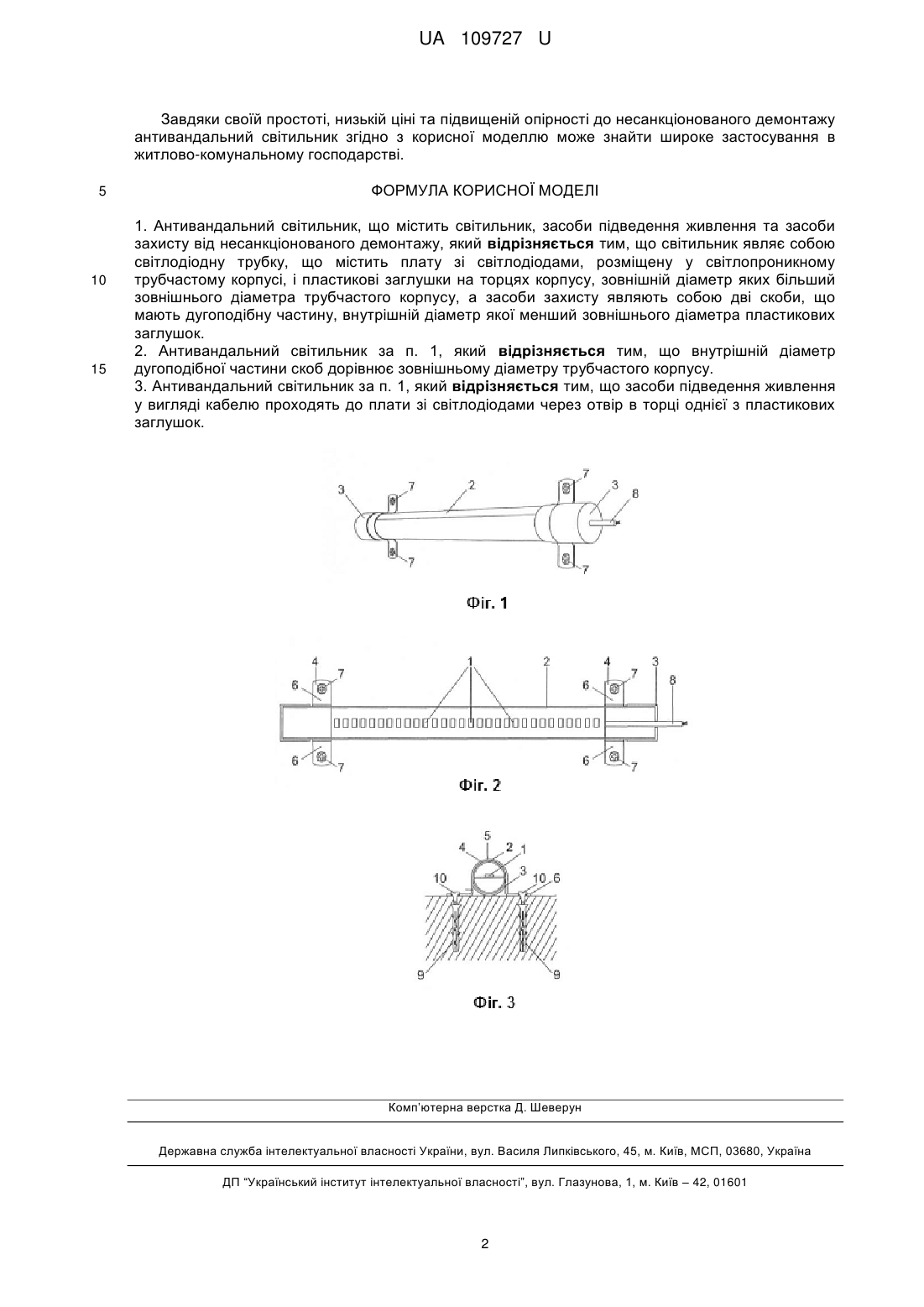

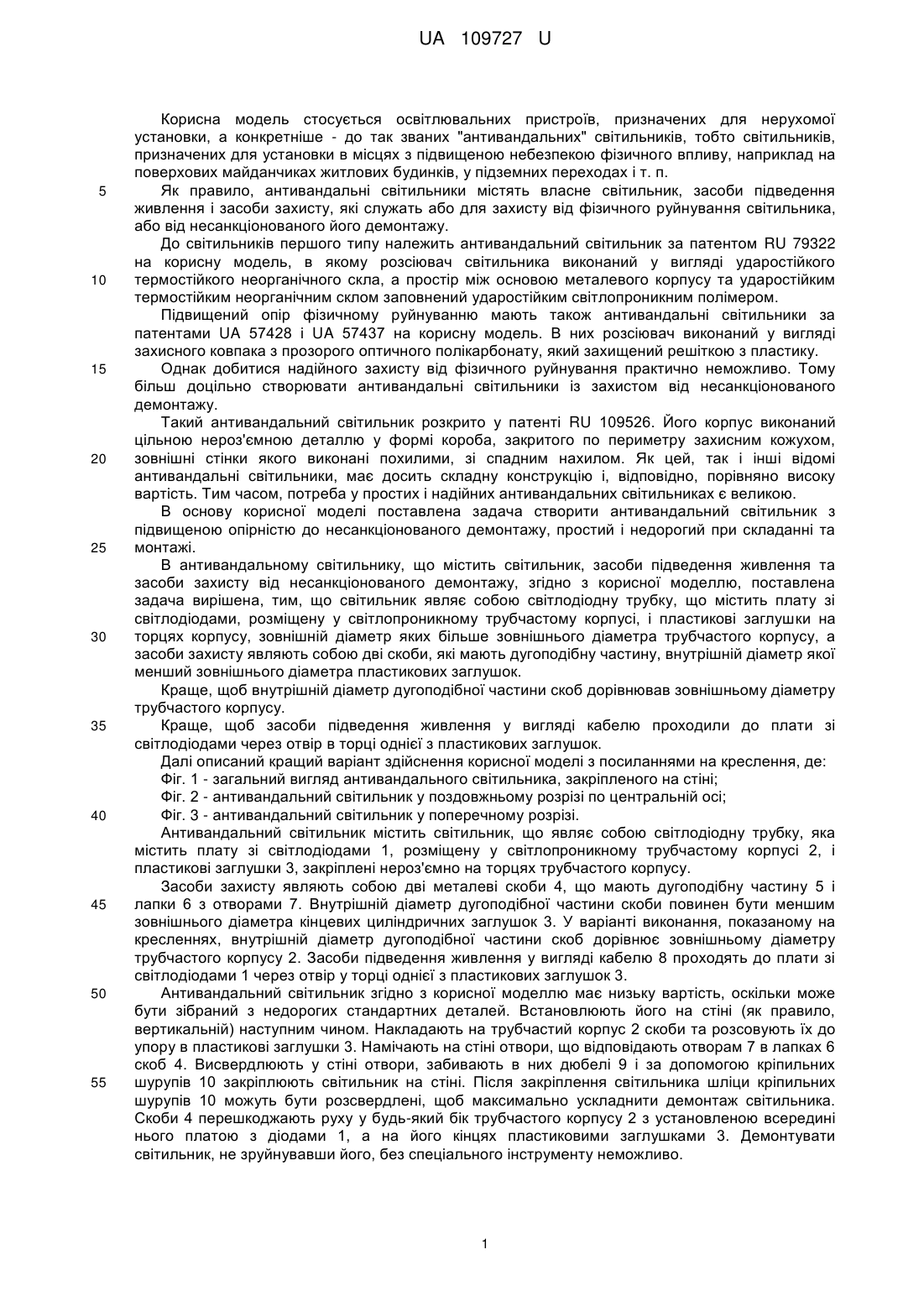

Реферат: Антивандальний світильник, що містить світильник, засоби підведення живлення та засоби захисту від несанкціонованого демонтажу, причому світильник являє собою світлодіодну трубку, що містить плату зі світлодіодами, розміщену у світлопроникному трубчастому корпусі, і пластикові заглушки на торцях корпусу, зовнішній діаметр яких більший зовнішнього діаметра трубчастого корпусу, а засоби захисту являють собою дві скоби, що мають дугоподібну частину, внутрішній діаметр якої менший зовнішнього діаметра пластикових заглушок. UA 109727 U (54) АНТИВАНДАЛЬНИЙ СВІТИЛЬНИК UA 109727 U UA 109727 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується освітлювальних пристроїв, призначених для нерухомої установки, а конкретніше - до так званих "антивандальних" світильників, тобто світильників, призначених для установки в місцях з підвищеною небезпекою фізичного впливу, наприклад на поверхових майданчиках житлових будинків, у підземних переходах і т. п. Як правило, антивандальні світильники містять власне світильник, засоби підведення живлення і засоби захисту, які служать або для захисту від фізичного руйнування світильника, або від несанкціонованого його демонтажу. До світильників першого типу належить антивандальний світильник за патентом RU 79322 на корисну модель, в якому розсіювач світильника виконаний у вигляді ударостійкого термостійкого неорганічного скла, а простір між основою металевого корпусу та ударостійким термостійким неорганічним склом заповнений ударостійким світлопроникним полімером. Підвищений опір фізичному руйнуванню мають також антивандальні світильники за патентами UA 57428 і UA 57437 на корисну модель. В них розсіювач виконаний у вигляді захисного ковпака з прозорого оптичного полікарбонату, який захищений решіткою з пластику. Однак добитися надійного захисту від фізичного руйнування практично неможливо. Тому більш доцільно створювати антивандальні світильники із захистом від несанкціонованого демонтажу. Такий антивандальний світильник розкрито у патенті RU 109526. Його корпус виконаний цільною нероз'ємною деталлю у формі короба, закритого по периметру захисним кожухом, зовнішні стінки якого виконані похилими, зі спадним нахилом. Як цей, так і інші відомі антивандальні світильники, має досить складну конструкцію і, відповідно, порівняно високу вартість. Тим часом, потреба у простих і надійних антивандальних світильниках є великою. В основу корисної моделі поставлена задача створити антивандальний світильник з підвищеною опірністю до несанкціонованого демонтажу, простий і недорогий при складанні та монтажі. В антивандальному світильнику, що містить світильник, засоби підведення живлення та засоби захисту від несанкціонованого демонтажу, згідно з корисної моделлю, поставлена задача вирішена, тим, що світильник являє собою світлодіодну трубку, що містить плату зі світлодіодами, розміщену у світлопроникному трубчастому корпусі, і пластикові заглушки на торцях корпусу, зовнішній діаметр яких більше зовнішнього діаметра трубчастого корпусу, а засоби захисту являють собою дві скоби, які мають дугоподібну частину, внутрішній діаметр якої менший зовнішнього діаметра пластикових заглушок. Краще, щоб внутрішній діаметр дугоподібної частини скоб дорівнював зовнішньому діаметру трубчастого корпусу. Краще, щоб засоби підведення живлення у вигляді кабелю проходили до плати зі світлодіодами через отвір в торці однієї з пластикових заглушок. Далі описаний кращий варіант здійснення корисної моделі з посиланнями на креслення, де: Фіг. 1 - загальний вигляд антивандального світильника, закріпленого на стіні; Фіг. 2 - антивандальний світильник у поздовжньому розрізі по центральній осі; Фіг. 3 - антивандальний світильник у поперечному розрізі. Антивандальний світильник містить світильник, що являє собою світлодіодну трубку, яка містить плату зі світлодіодами 1, розміщену у світлопроникному трубчастому корпусі 2, і пластикові заглушки 3, закріплені нероз'ємно на торцях трубчастого корпусу. Засоби захисту являють собою дві металеві скоби 4, що мають дугоподібну частину 5 і лапки 6 з отворами 7. Внутрішній діаметр дугоподібної частини скоби повинен бути меншим зовнішнього діаметра кінцевих циліндричних заглушок 3. У варіанті виконання, показаному на кресленнях, внутрішній діаметр дугоподібної частини скоб дорівнює зовнішньому діаметру трубчастого корпусу 2. Засоби підведення живлення у вигляді кабелю 8 проходять до плати зі світлодіодами 1 через отвір у торці однієї з пластикових заглушок 3. Антивандальний світильник згідно з корисної моделлю має низьку вартість, оскільки може бути зібраний з недорогих стандартних деталей. Встановлюють його на стіні (як правило, вертикальній) наступним чином. Накладають на трубчастий корпус 2 скоби та розсовують їх до упору в пластикові заглушки 3. Намічають на стіні отвори, що відповідають отворам 7 в лапках 6 скоб 4. Висвердлюють у стіні отвори, забивають в них дюбелі 9 і за допомогою кріпильних шурупів 10 закріплюють світильник на стіні. Після закріплення світильника шліци кріпильних шурупів 10 можуть бути розсвердлені, щоб максимально ускладнити демонтаж світильника. Скоби 4 перешкоджають руху у будь-який бік трубчастого корпусу 2 з установленою всередині нього платою з діодами 1, а на його кінцях пластиковими заглушками 3. Демонтувати світильник, не зруйнувавши його, без спеціального інструменту неможливо. 1 UA 109727 U Завдяки своїй простоті, низькій ціні та підвищеній опірності до несанкціонованого демонтажу антивандальний світильник згідно з корисної моделлю може знайти широке застосування в житлово-комунальному господарстві. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Антивандальний світильник, що містить світильник, засоби підведення живлення та засоби захисту від несанкціонованого демонтажу, який відрізняється тим, що світильник являє собою світлодіодну трубку, що містить плату зі світлодіодами, розміщену у світлопроникному трубчастому корпусі, і пластикові заглушки на торцях корпусу, зовнішній діаметр яких більший зовнішнього діаметра трубчастого корпусу, а засоби захисту являють собою дві скоби, що мають дугоподібну частину, внутрішній діаметр якої менший зовнішнього діаметра пластикових заглушок. 2. Антивандальний світильник за п. 1, який відрізняється тим, що внутрішній діаметр дугоподібної частини скоб дорівнює зовнішньому діаметру трубчастого корпусу. 3. Антивандальний світильник за п. 1, який відрізняється тим, що засоби підведення живлення у вигляді кабелю проходять до плати зі світлодіодами через отвір в торці однієї з пластикових заглушок. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
