Вимірювач пульсу людини за допомогою камери мобільного телефона

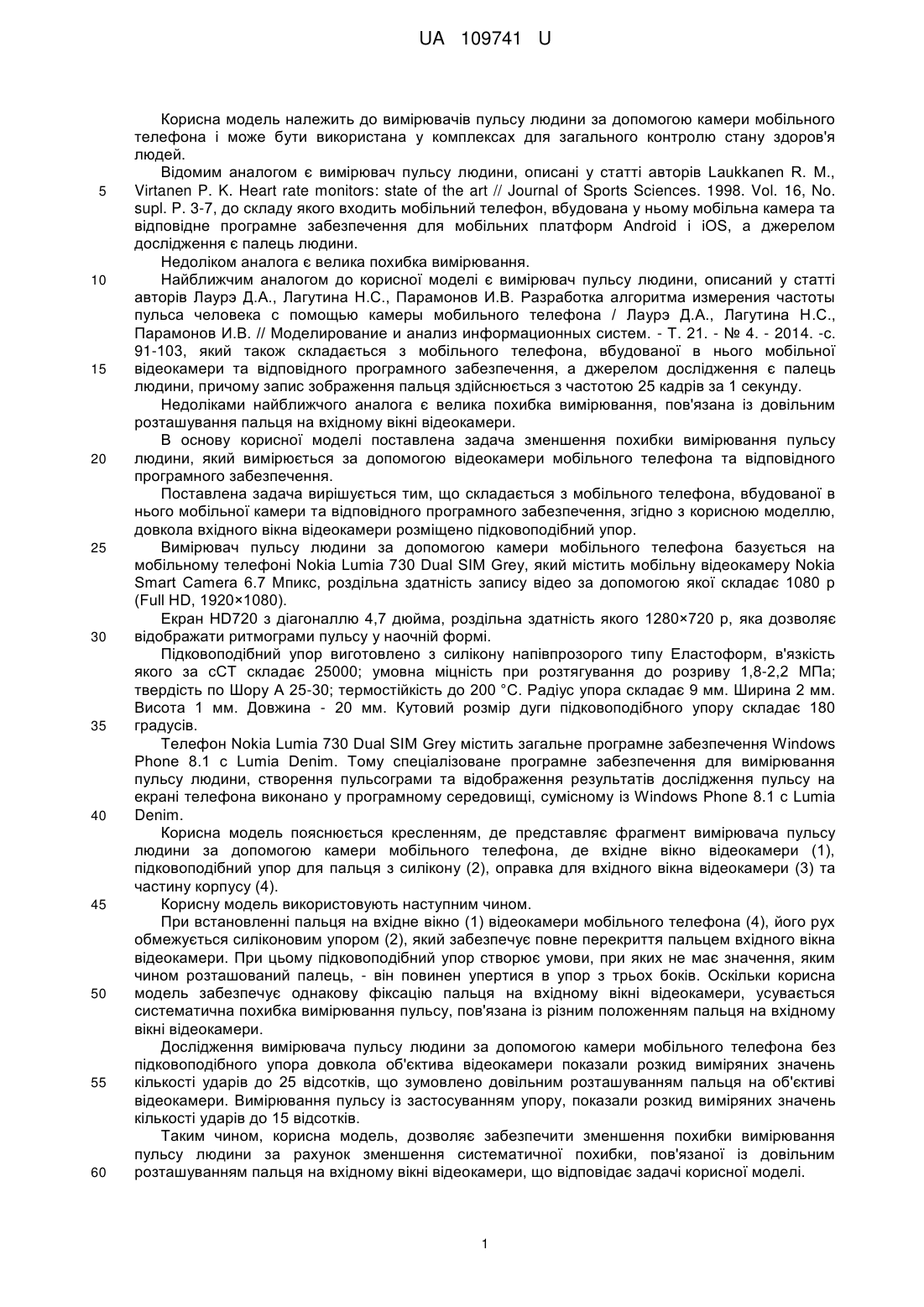

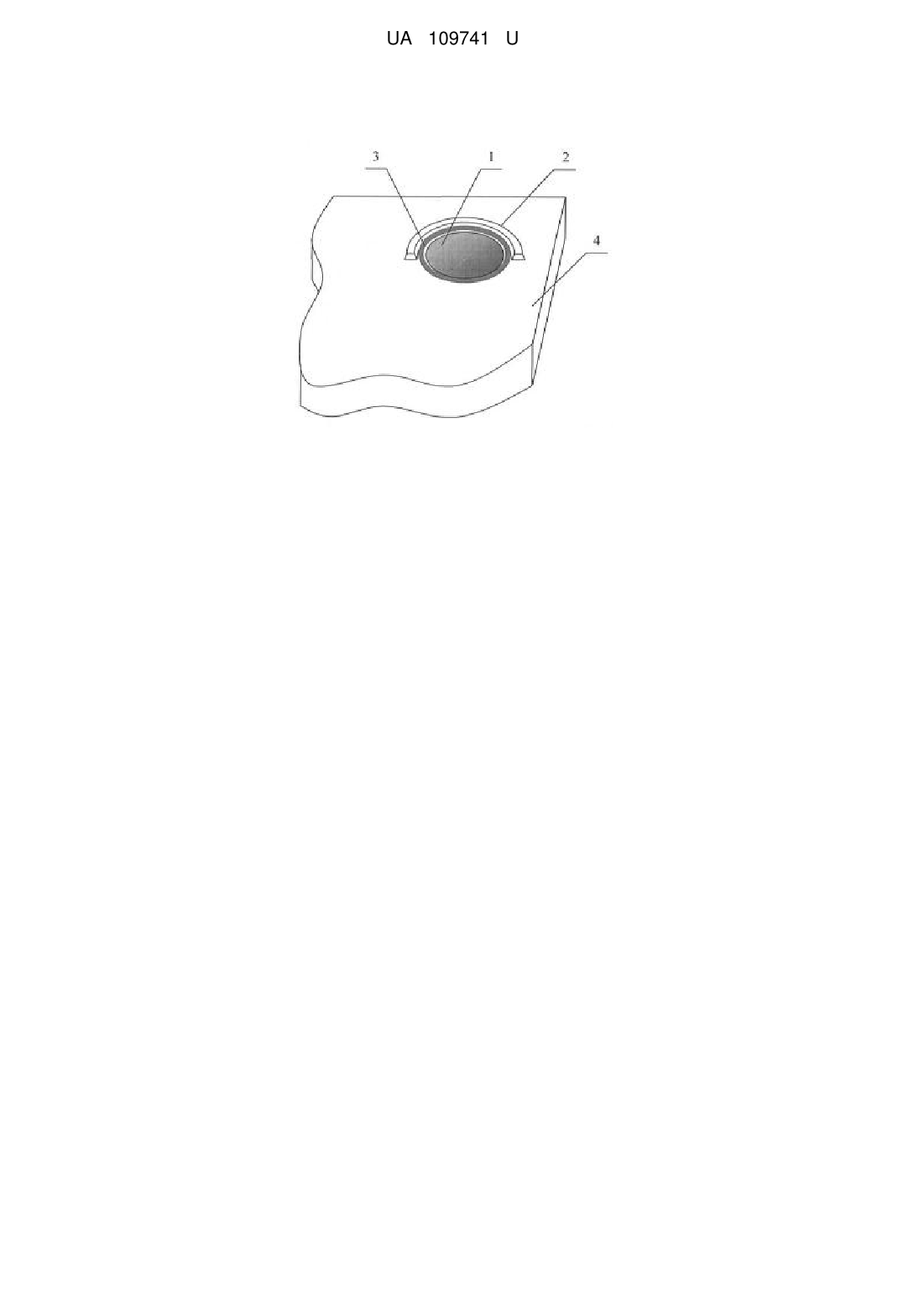

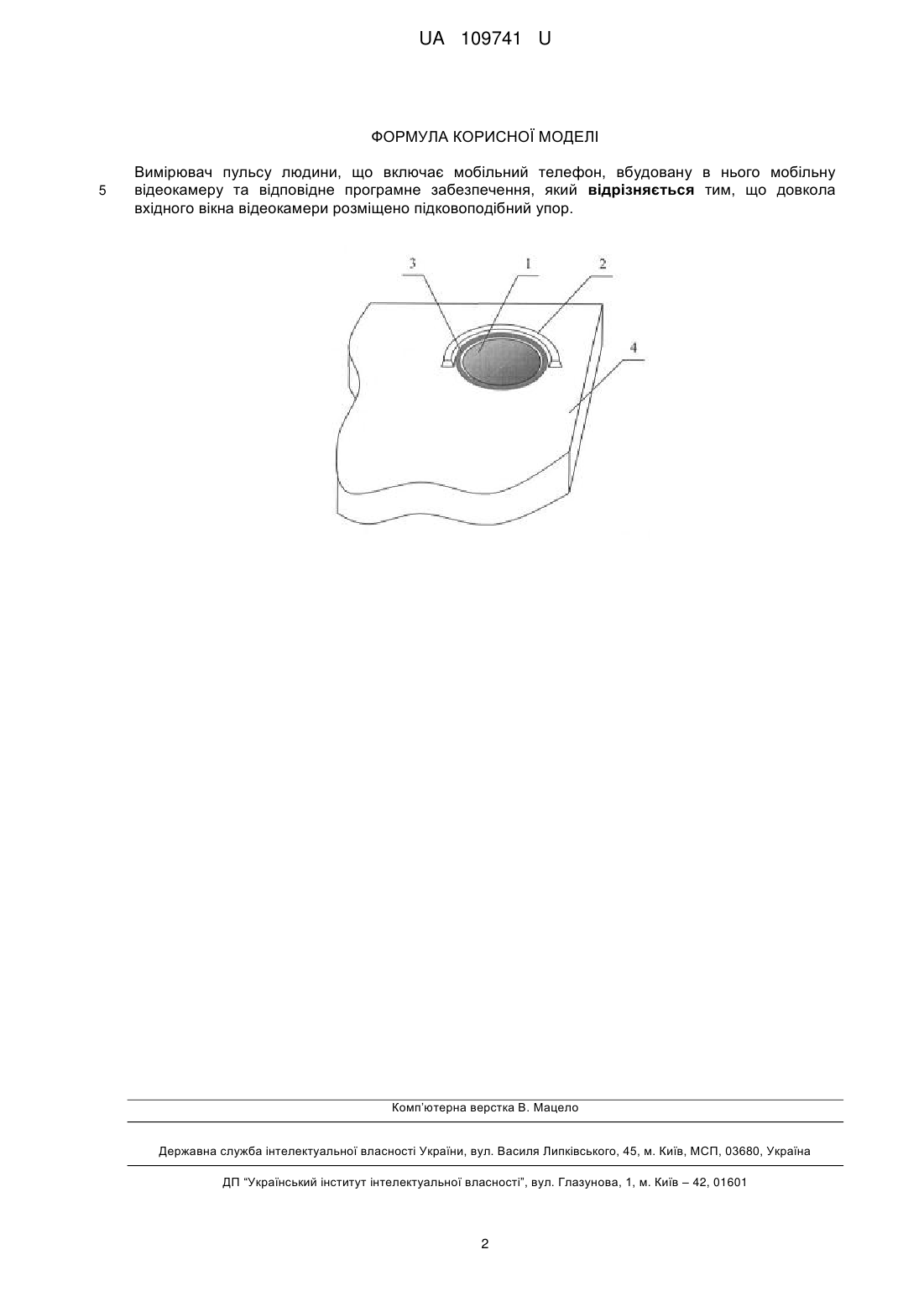

Реферат: Вимірювач пульсу людини включає мобільний телефон, вбудовану в нього мобільну відеокамеру та відповідне програмне забезпечення. Довкола вхідного вікна відеокамери розміщено підковоподібний упор. UA 109741 U (12) UA 109741 U UA 109741 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювачів пульсу людини за допомогою камери мобільного телефона і може бути використана у комплексах для загального контролю стану здоров'я людей. Відомим аналогом є вимірювач пульсу людини, описані у статті авторів Laukkanen R. М., Virtanen P. K. Heart rate monitors: state of the art // Journal of Sports Sciences. 1998. Vol. 16, No. supl. P. 3-7, до складу якого входить мобільний телефон, вбудована у ньому мобільна камера та відповідне програмне забезпечення для мобільних платформ Android і iOS, a джерелом дослідження є палець людини. Недоліком аналога є велика похибка вимірювання. Найближчим аналогом до корисної моделі є вимірювач пульсу людини, описаний у статті авторів Лаурэ Д.А., Лагутина Н.С., Парамонов И.В. Разработка алгоритма измерения частоты пульса человека с помощью камеры мобильного телефона / Лаурэ Д.А., Лагутина Н.С., Парамонов И.В. // Моделирование и анализ информационных систем. - Т. 21. - № 4. - 2014. -с. 91-103, який також складається з мобільного телефона, вбудованої в нього мобільної відеокамери та відповідного програмного забезпечення, а джерелом дослідження є палець людини, причому запис зображення пальця здійснюється з частотою 25 кадрів за 1 секунду. Недоліками найближчого аналога є велика похибка вимірювання, пов'язана із довільним розташування пальця на вхідному вікні відеокамери. В основу корисної моделі поставлена задача зменшення похибки вимірювання пульсу людини, який вимірюється за допомогою відеокамери мобільного телефона та відповідного програмного забезпечення. Поставлена задача вирішується тим, що складається з мобільного телефона, вбудованої в нього мобільної камери та відповідного програмного забезпечення, згідно з корисною моделлю, довкола вхідного вікна відеокамери розміщено підковоподібний упор. Вимірювач пульсу людини за допомогою камери мобільного телефона базується на мобільному телефоні Nokia Lumia 730 Dual SIM Grey, який містить мобільну відеокамеру Nokia Smart Camera 6.7 Мпикс, роздільна здатність запису відео за допомогою якої складає 1080 р (Full HD, 1920×1080). Екран HD720 з діагоналлю 4,7 дюйма, роздільна здатність якого 1280×720 р, яка дозволяє відображати ритмограми пульсу у наочній формі. Підковоподібний упор виготовлено з силікону напівпрозорого типу Еластоформ, в'язкість якого за сСТ складає 25000; умовна міцність при розтягування до розриву 1,8-2,2 МПа; твердість по Шору А 25-30; термостійкість до 200 °C. Радіус упора складає 9 мм. Ширина 2 мм. Висота 1 мм. Довжина - 20 мм. Кутовий розмір дуги підковоподібного упору складає 180 градусів. Телефон Nokia Lumia 730 Dual SIM Grey містить загальне програмне забезпечення Windows Phone 8.1 с Lumia Denim. Тому спеціалізоване програмне забезпечення для вимірювання пульсу людини, створення пульсограми та відображення результатів дослідження пульсу на екрані телефона виконано у програмному середовищі, сумісному із Windows Phone 8.1 с Lumia Denim. Корисна модель пояснюється кресленням, де представляє фрагмент вимірювача пульсу людини за допомогою камери мобільного телефона, де вхідне вікно відеокамери (1), підковоподібний упор для пальця з силікону (2), оправка для вхідного вікна відеокамери (3) та частину корпусу (4). Корисну модель використовують наступним чином. При встановленні пальця на вхідне вікно (1) відеокамери мобільного телефона (4), його рух обмежується силіконовим упором (2), який забезпечує повне перекриття пальцем вхідного вікна відеокамери. При цьому підковоподібний упор створює умови, при яких не має значення, яким чином розташований палець, - він повинен упертися в упор з трьох боків. Оскільки корисна модель забезпечує однакову фіксацію пальця на вхідному вікні відеокамери, усувається систематична похибка вимірювання пульсу, пов'язана із різним положенням пальця на вхідному вікні відеокамери. Дослідження вимірювача пульсу людини за допомогою камери мобільного телефона без підковоподібного упора довкола об'єктива відеокамери показали розкид виміряних значень кількості ударів до 25 відсотків, що зумовлено довільним розташуванням пальця на об'єктиві відеокамери. Вимірювання пульсу із застосуванням упору, показали розкид виміряних значень кількості ударів до 15 відсотків. Таким чином, корисна модель, дозволяє забезпечити зменшення похибки вимірювання пульсу людини за рахунок зменшення систематичної похибки, пов'язаної із довільним розташуванням пальця на вхідному вікні відеокамери, що відповідає задачі корисної моделі. 1 UA 109741 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Вимірювач пульсу людини, що включає мобільний телефон, вбудовану в нього мобільну відеокамеру та відповідне програмне забезпечення, який відрізняється тим, що довкола вхідного вікна відеокамери розміщено підковоподібний упор. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
