Насадна лінза для об’єктива мобільного телефона

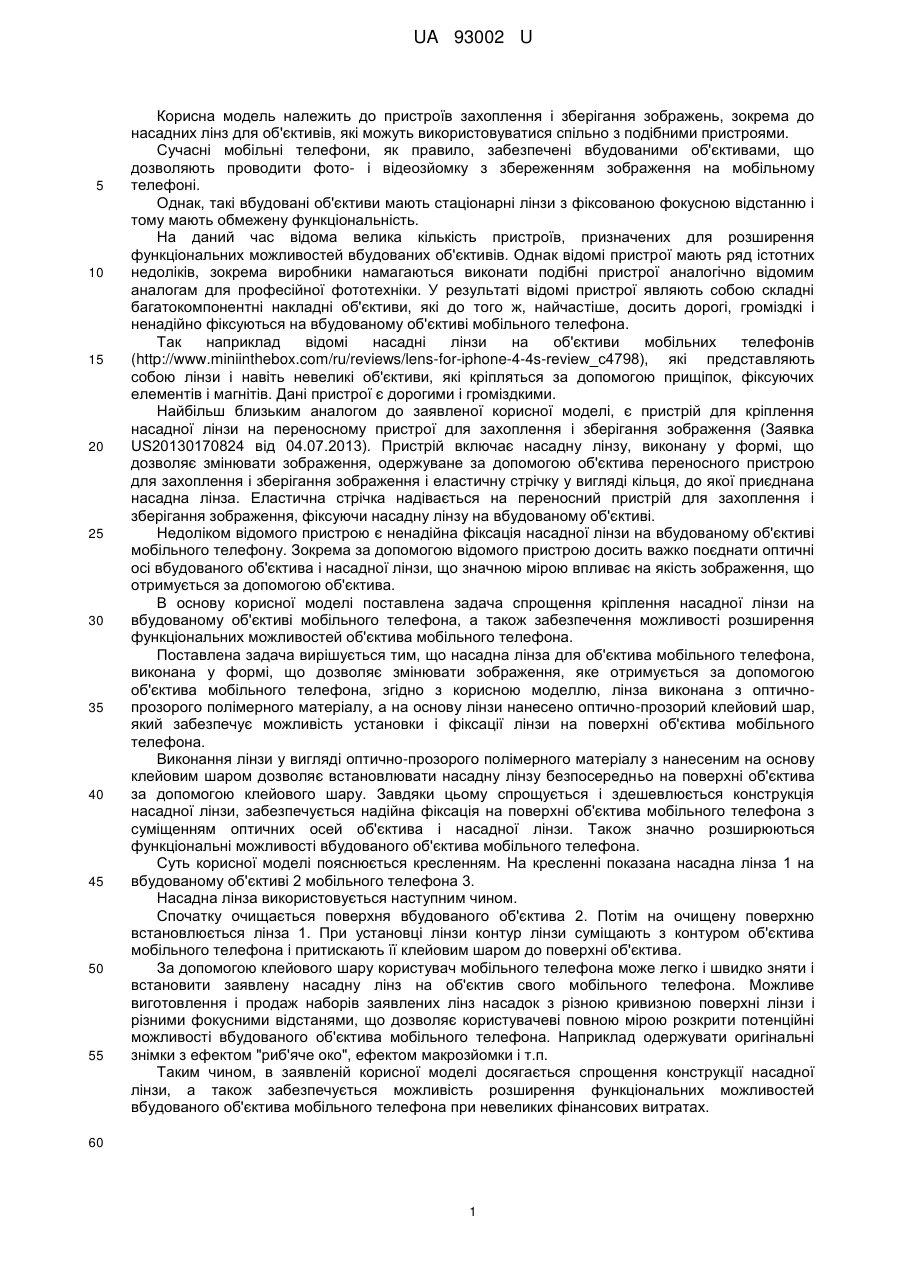

Реферат: UA 93002 U UA 93002 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв захоплення і зберігання зображень, зокрема до насадних лінз для об'єктивів, які можуть використовуватися спільно з подібними пристроями. Сучасні мобільні телефони, як правило, забезпечені вбудованими об'єктивами, що дозволяють проводити фото- і відеозйомку з збереженням зображення на мобільному телефоні. Однак, такі вбудовані об'єктиви мають стаціонарні лінзи з фіксованою фокусною відстанню і тому мають обмежену функціональність. На даний час відома велика кількість пристроїв, призначених для розширення функціональних можливостей вбудованих об'єктивів. Однак відомі пристрої мають ряд істотних недоліків, зокрема виробники намагаються виконати подібні пристрої аналогічно відомим аналогам для професійної фототехніки. У результаті відомі пристрої являють собою складні багатокомпонентні накладні об'єктиви, які до того ж, найчастіше, досить дорогі, громіздкі і ненадійно фіксуються на вбудованому об'єктиві мобільного телефона. Так наприклад відомі насадні лінзи на об'єктиви мобільних телефонів (http://www.miniinthebox.com/ru/reviews/lens-for-iphone-4-4s-review_c4798), які представляють собою лінзи і навіть невеликі об'єктиви, які кріпляться за допомогою прищіпок, фіксуючих елементів і магнітів. Дані пристрої є дорогими і громіздкими. Найбільш близьким аналогом до заявленої корисної моделі, є пристрій для кріплення насадної лінзи на переносному пристрої для захоплення і зберігання зображення (Заявка US20130170824 від 04.07.2013). Пристрій включає насадну лінзу, виконану у формі, що дозволяє змінювати зображення, одержуване за допомогою об'єктива переносного пристрою для захоплення і зберігання зображення і еластичну стрічку у вигляді кільця, до якої приєднана насадна лінза. Еластична стрічка надівається на переносний пристрій для захоплення і зберігання зображення, фіксуючи насадну лінзу на вбудованому об'єктиві. Недоліком відомого пристрою є ненадійна фіксація насадної лінзи на вбудованому об'єктиві мобільного телефону. Зокрема за допомогою відомого пристрою досить важко поєднати оптичні осі вбудованого об'єктива і насадної лінзи, що значною мірою впливає на якість зображення, що отримується за допомогою об'єктива. В основу корисної моделі поставлена задача спрощення кріплення насадної лінзи на вбудованому об'єктиві мобільного телефона, а також забезпечення можливості розширення функціональних можливостей об'єктива мобільного телефона. Поставлена задача вирішується тим, що насадна лінза для об'єктива мобільного телефона, виконана у формі, що дозволяє змінювати зображення, яке отримується за допомогою об'єктива мобільного телефона, згідно з корисною моделлю, лінза виконана з оптичнопрозорого полімерного матеріалу, а на основу лінзи нанесено оптично-прозорий клейовий шар, який забезпечує можливість установки і фіксації лінзи на поверхні об'єктива мобільного телефона. Виконання лінзи у вигляді оптично-прозорого полімерного матеріалу з нанесеним на основу клейовим шаром дозволяє встановлювати насадну лінзу безпосередньо на поверхні об'єктива за допомогою клейового шару. Завдяки цьому спрощується і здешевлюється конструкція насадної лінзи, забезпечується надійна фіксація на поверхні об'єктива мобільного телефона з суміщенням оптичних осей об'єктива і насадної лінзи. Також значно розширюються функціональні можливості вбудованого об'єктива мобільного телефона. Суть корисної моделі пояснюється кресленням. На кресленні показана насадна лінза 1 на вбудованому об'єктиві 2 мобільного телефона 3. Насадна лінза використовується наступним чином. Спочатку очищається поверхня вбудованого об'єктива 2. Потім на очищену поверхню встановлюється лінза 1. При установці лінзи контур лінзи суміщають з контуром об'єктива мобільного телефона і притискають її клейовим шаром до поверхні об'єктива. За допомогою клейового шару користувач мобільного телефона може легко і швидко зняти і встановити заявлену насадну лінз на об'єктив свого мобільного телефона. Можливе виготовлення і продаж наборів заявлених лінз насадок з різною кривизною поверхні лінзи і різними фокусними відстанями, що дозволяє користувачеві повною мірою розкрити потенційні можливості вбудованого об'єктива мобільного телефона. Наприклад одержувати оригінальні знімки з ефектом "риб'яче око", ефектом макрозйомки і т.п. Таким чином, в заявленій корисної моделі досягається спрощення конструкції насадної лінзи, а також забезпечується можливість розширення функціональних можливостей вбудованого об'єктива мобільного телефона при невеликих фінансових витратах. 60 1 UA 93002 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Насадна лінза для об'єктива мобільного телефона, що виконана у формі, що дозволяє змінювати зображення, яке отримується за допомогою об'єктива мобільного телефона, яка відрізняється тим, що лінза виконана з оптично-прозорого полімерного матеріалу, а на основу лінзи нанесено оптично-прозорий клейовий шар, який забезпечує можливість установки і фіксації лінзи на поверхні об'єктива мобільного телефона. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
