Композиція для вогнезахисного покриття

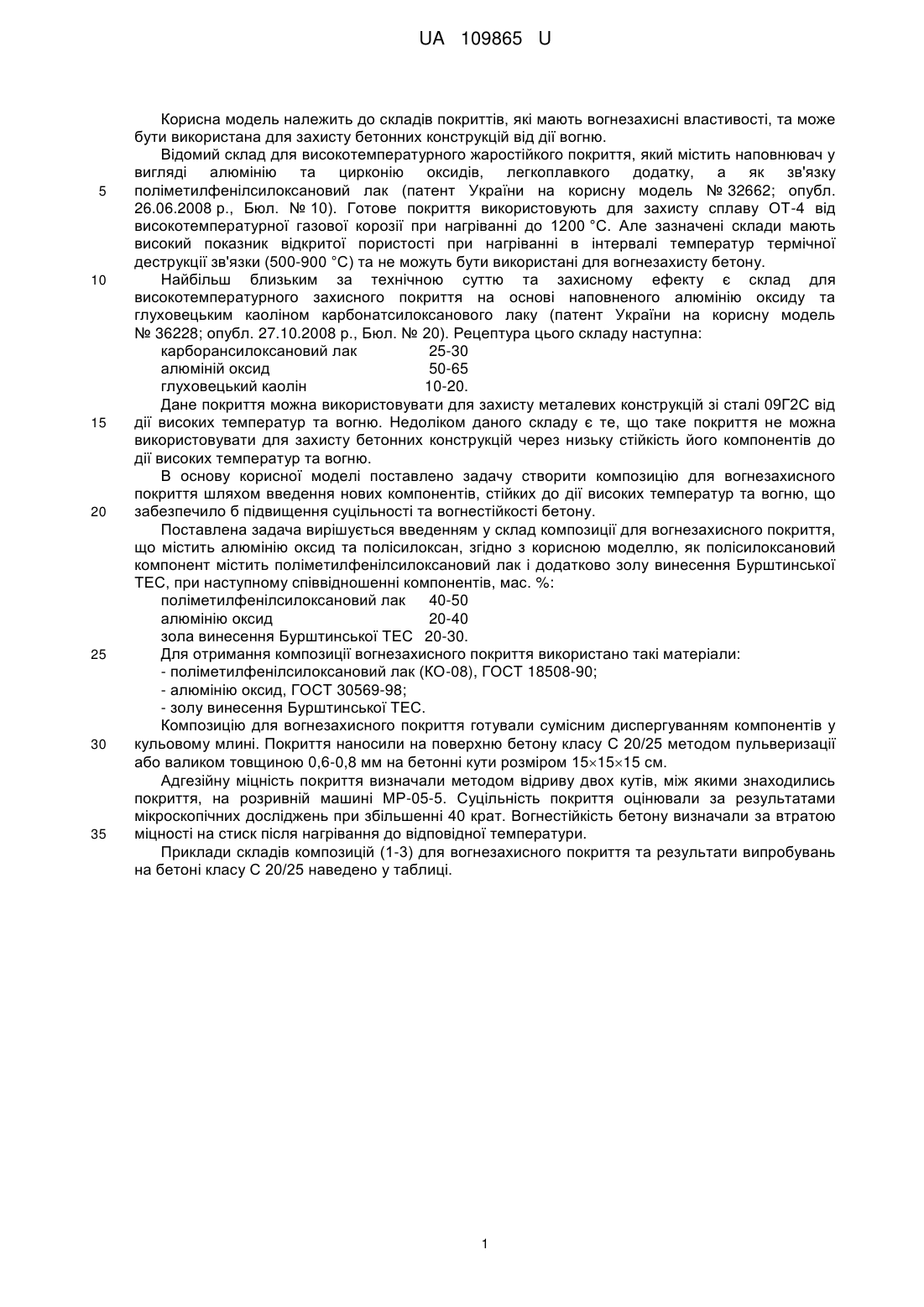

Реферат: Композиція для вогнезахисного покриття містить алюмінію оксид, поліметилфенілсилоксановий лак і золу винесення Бурштинської ТЕС при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак 40-50 алюмінію оксид 20-40 зола винесення Бурштинської ТЕС 20-30. UA 109865 U (12) UA 109865 U UA 109865 U 5 10 15 20 25 30 35 Корисна модель належить до складів покриттів, які мають вогнезахисні властивості, та може бути використана для захисту бетонних конструкцій від дії вогню. Відомий склад для високотемпературного жаростійкого покриття, який містить наповнювач у вигляді алюмінію та цирконію оксидів, легкоплавкого додатку, а як зв'язку поліметилфенілсилоксановий лак (патент України на корисну модель № 32662; опубл. 26.06.2008 р., Бюл. № 10). Готове покриття використовують для захисту сплаву ОТ-4 від високотемпературної газової корозії при нагріванні до 1200 °C. Але зазначені склади мають високий показник відкритої пористості при нагріванні в інтервалі температур термічної деструкції зв'язки (500-900 °C) та не можуть бути використані для вогнезахисту бетону. Найбільш близьким за технічною суттю та захисному ефекту є склад для високотемпературного захисного покриття на основі наповненого алюмінію оксиду та глуховецьким каоліном карбонатсилоксанового лаку (патент України на корисну модель № 36228; опубл. 27.10.2008 р., Бюл. № 20). Рецептура цього складу наступна: карборансилоксановий лак 25-30 алюміній оксид 50-65 глуховецький каолін 10-20. Дане покриття можна використовувати для захисту металевих конструкцій зі сталі 09Г2С від дії високих температур та вогню. Недоліком даного складу є те, що таке покриття не можна використовувати для захисту бетонних конструкцій через низьку стійкість його компонентів до дії високих температур та вогню. В основу корисної моделі поставлено задачу створити композицію для вогнезахисного покриття шляхом введення нових компонентів, стійких до дії високих температур та вогню, що забезпечило б підвищення суцільності та вогнестійкості бетону. Поставлена задача вирішується введенням у склад композиції для вогнезахисного покриття, що містить алюмінію оксид та полісилоксан, згідно з корисною моделлю, як полісилоксановий компонент містить поліметилфенілсилоксановий лак і додатково золу винесення Бурштинської ТЕС, при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак 40-50 алюмінію оксид 20-40 зола винесення Бурштинської ТЕС 20-30. Для отримання композиції вогнезахисного покриття використано такі матеріали: - поліметилфенілсилоксановий лак (КО-08), ГОСТ 18508-90; - алюмінію оксид, ГОСТ 30569-98; - золу винесення Бурштинської ТЕС. Композицію для вогнезахисного покриття готували сумісним диспергуванням компонентів у кульовому млині. Покриття наносили на поверхню бетону класу С 20/25 методом пульверизації або валиком товщиною 0,6-0,8 мм на бетонні кути розміром 151515 см. Адгезійну міцність покриття визначали методом відриву двох кутів, між якими знаходились покриття, на розривній машині МР-05-5. Суцільність покриття оцінювали за результатами мікроскопічних досліджень при збільшенні 40 крат. Вогнестійкість бетону визначали за втратою міцності на стиск після нагрівання до відповідної температури. Приклади складів композицій (1-3) для вогнезахисного покриття та результати випробувань на бетоні класу С 20/25 наведено у таблиці. 1 UA 109865 U Таблиця Результати випробувань вогнезахисного покриття на бетоні Склад композиції, мас. % поліметилфенілсилоксан алюмінію оксид зола винесення Бурштинської ТЕС поліметилфенілсилоксан алюмінію оксид зола винесення Бурштинської ТЕС поліметилфенілсилоксан алюмінію оксид зола винесення Бурштинської ТЕС Прототип (патент України на корисну модель № 36228) 5 10 15 40 40 20 45 30 25 45 30 25 Температура вогневої камери, °C 300 500 800 1000 300 500 800 1000 300 500 800 1000 300 500 800 1000 Адгезійна міцність, МПа 9,8 7,1 3,4 1,7 9,9 7,2 3,5 1,9 9,9 7,4 3,7 1,8 9,7 6,2 2,1 1,2 Суцільність, % 100 96 84 71 100 98 83 73 100 97 85 74 100 95 81 62 Коефіцієнт зниження міцності бетону 0,98 0,71 0,35 0,28 0,98 0,72 0,36 0,31 0,99 0,73 0,34 0,33 0,97 0,62 0,23 0,14 Запропоновані композиції застосовують як вогнезахисні покриття, що забезпечуються утворенням за рахунок твердофазових реакцій з участю рідкої фази лиття компонентами пористого теплоізоляційного та вогнестійкого керамічного шару. Встановлено, що введення до складу композиції золи винесення Бурштинської ТЕС збільшує його адгезійну міцність на 1258 %, суцільність на 15-19 % та міцність на стиск відповідно у 1,3-2,3 рази залежно від температури. При випробуванні складів покриттів із заграничними співвідношеннями компонентів були отримані незадовільні результати. Зменшення вмісту поліметилфенілсилоксану призводить до зниження адгезійної міцності та суцільності покриттів при нагріванні вище від 500 °C. Перевищення вмісту поліметилфенілсилоксану внаслідок утворення у процесі термоокисної деструкції підвищеного вмісту силіцію (IV) оксиду веде до часткового розпушення структури покриття і як наслідок зниження адгезійної міцності. Зменшення вмісту золи винесення Бурштинської ТЕС та алюмінію оксиду призводить до зниження вмісту вогнестійких керамічних фаз у складі покриття, а їх перевищення - до зменшення адгезійної міцності та суцільності покриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Композиція для вогнезахисного покриття, що містить алюмінію оксид і полісилоксановий компонент, який відрізняється тим, що як полісилоксановий компонент використано поліметилфенілсилоксановий лак і додатково золу винесення Бурштинської ТЕС при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак 40-50 алюмінію оксид 20-40 зола винесення Бурштинської ТЕС 20-30. 25 Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
