Композиція для високотемпературного захисного покриття

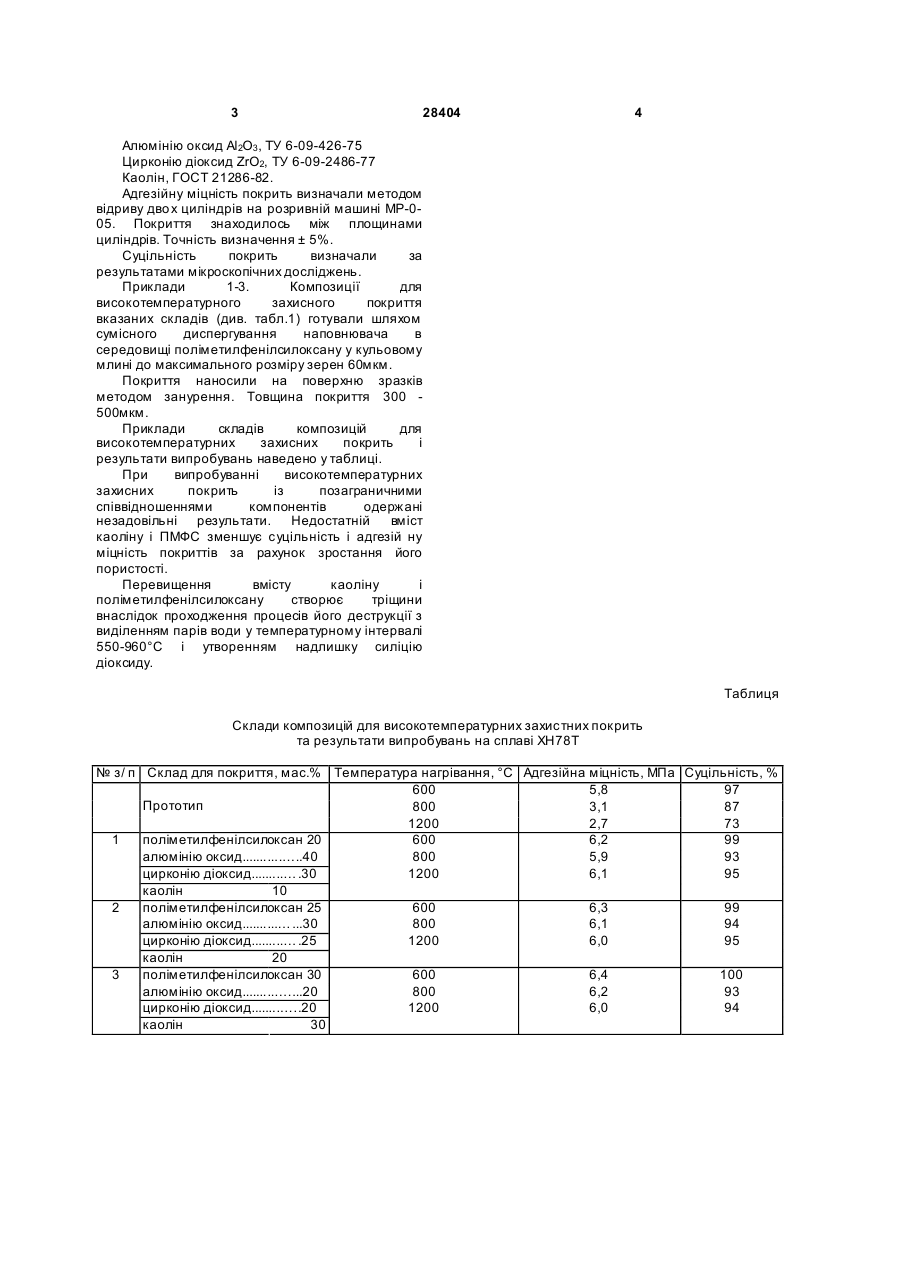

Композиція для високотемпературного захисного покриття, що містить алюмінію оксид, цирконію діоксид та силіційвмісний компонент, яка відрізняє ться тим, що як силіційвмісний компонент вона містить поліметилфенілсилоксановий лак і додатково каолін Просянівського родовища при такому співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак 20-30 алюмінію оксид Аl2О3 30-40 цирконію діоксид ZrО2 20-30 каолін Просянівського родовища 10-30. (19) (21) u200708001 (22) 16.07.2007 (24) 10.12.2007 (72) ГИВЛЮД МИКОЛА МИКОЛАЙОВИЧ, UA, ЄМЧЕНКО ІРИНА ВАСИЛІВН А, U A, ГУЦУЛЯК ЮРІЙ ВАСИЛЬОВИЧ, UA, КОВАЛЕНКО ОЛЕНА ВОЛОДИМИРІВН А, U A, ЮЗЬКІВ ТАРАС БОГДАНОВИЧ, U A (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ БЕЗПЕКИ ЖИТТЄДІЯЛЬНОСТІ МНС УКРАЇНИ, U A (56) 3 28404 4 Алюмінію оксид Аl2О3 , ТУ 6-09-426-75 Цирконію діоксид ZrO2, ТУ 6-09-2486-77 Каолін, ГОСТ 21286-82. Адгезійну міцність покрить визначали методом відриву дво х циліндрів на розривній машині МР-005. Покриття знаходилось між площинами циліндрів. Точність визначення ± 5%. Суцільність покрить визначали за результатами мікроскопічних досліджень. Приклади 1-3. Композиції для високотемпературного захисного покриття вказаних складів (див. табл.1) готували шляхом сумісного диспергування наповнювача в середовищі поліметилфенілсилоксану у кульовому млині до максимального розміру зерен 60мкм. Покриття наносили на поверхню зразків методом занурення. Товщина покриття 300 500мкм. Приклади складів композицій для високотемпературних захисних покрить і результати випробувань наведено у таблиці. При випробуванні високотемпературних захисних покрить із позаграничними співвідношеннями компонентів одержані незадовільні результати. Недостатній вміст каоліну і ПМФС зменшує суцільність і адгезій ну міцність покриттів за рахунок зростання його пористості. Перевищення вмісту каоліну і поліметилфенілсилоксану створює тріщини внаслідок проходження процесів його деструкції з виділенням парів води у температурному інтервалі 550-960°С і утворенням надлишку силіцію діоксиду. Таблиця Склади композицій для високотемпературних захистних покрить та результати випробувань на сплаві ХН78Т № з/ п Склад для покриття, мас.% Температура нагрівання, °С Адгезійна міцність, МПа Суцільність, % 600 5,8 97 Прототип 800 3,1 87 1200 2,7 73 1 поліметилфенілсилоксан 20 600 6,2 99 алюмінію оксид...........…..40 800 5,9 93 цирконію діоксид.........….30 1200 6,1 95 каолін 10 2 поліметилфенілсилоксан 25 600 6,3 99 алюмінію оксид..........…...30 800 6,1 94 цирконію діоксид.........….25 1200 6,0 95 каолін 20 3 поліметилфенілсилоксан 30 600 6,4 100 алюмінію оксид.........…....20 800 6,2 93 цирконію діоксид........…..20 1200 6,0 94 каолін 30
