Фільтр для очищення рідин

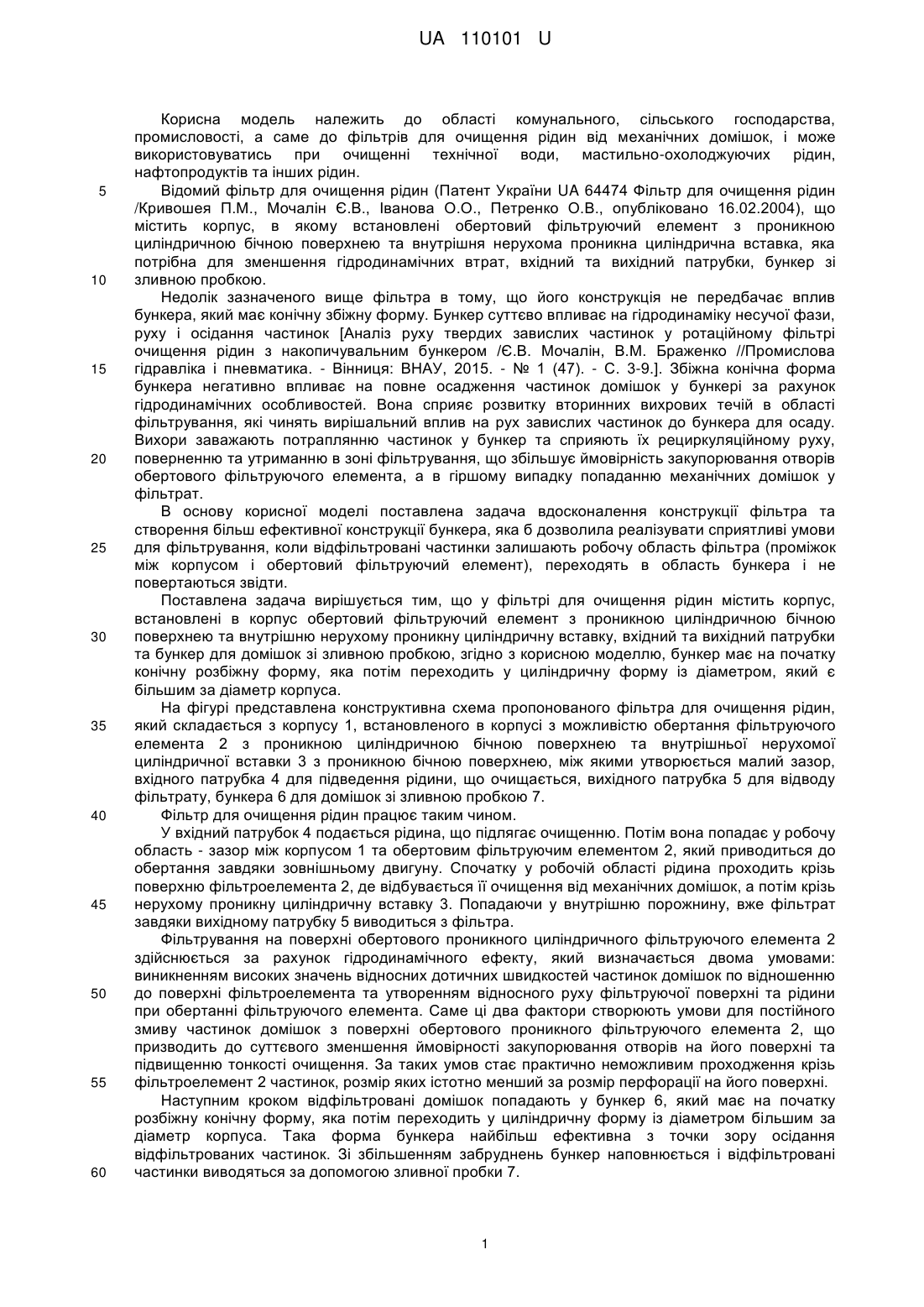

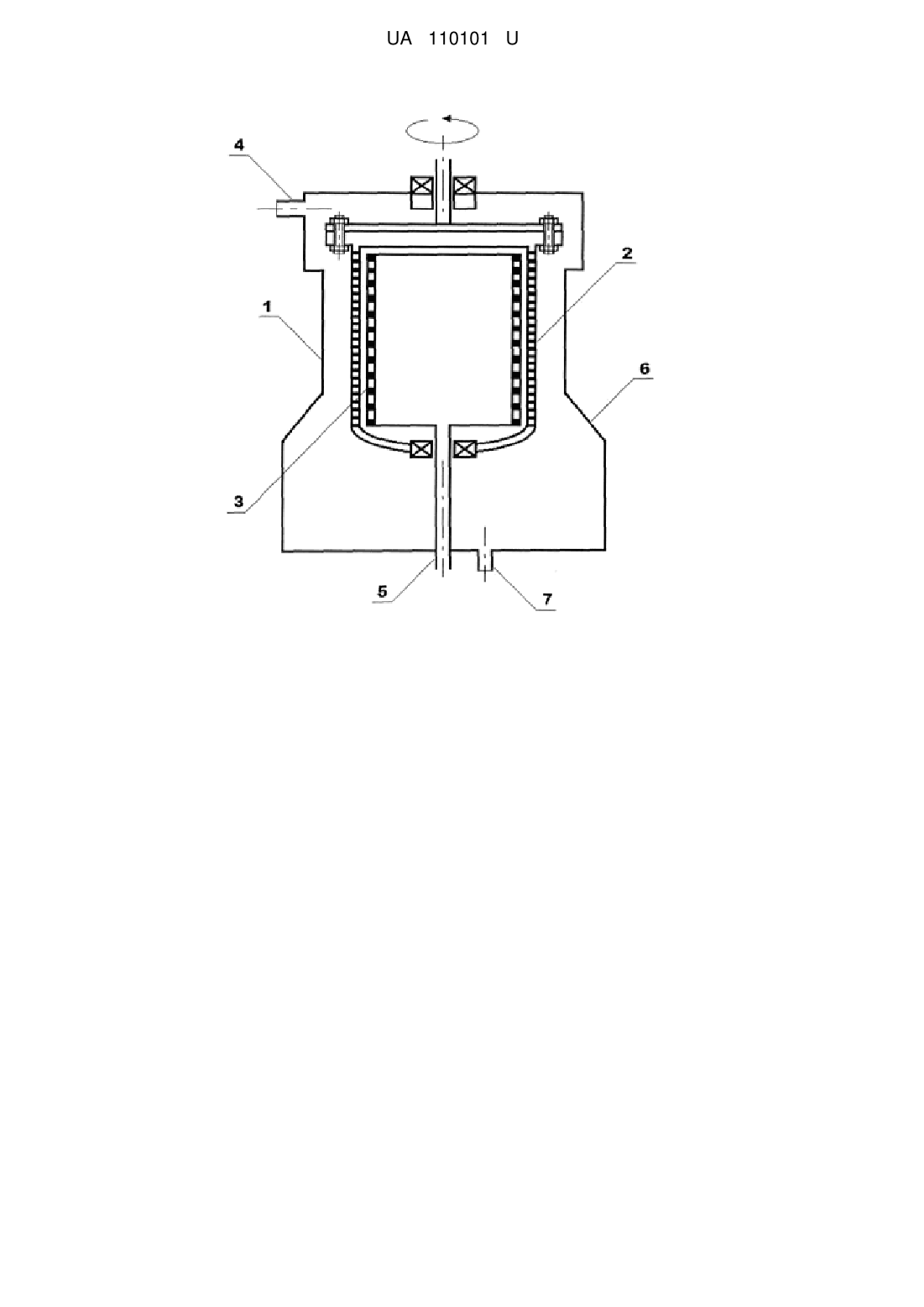

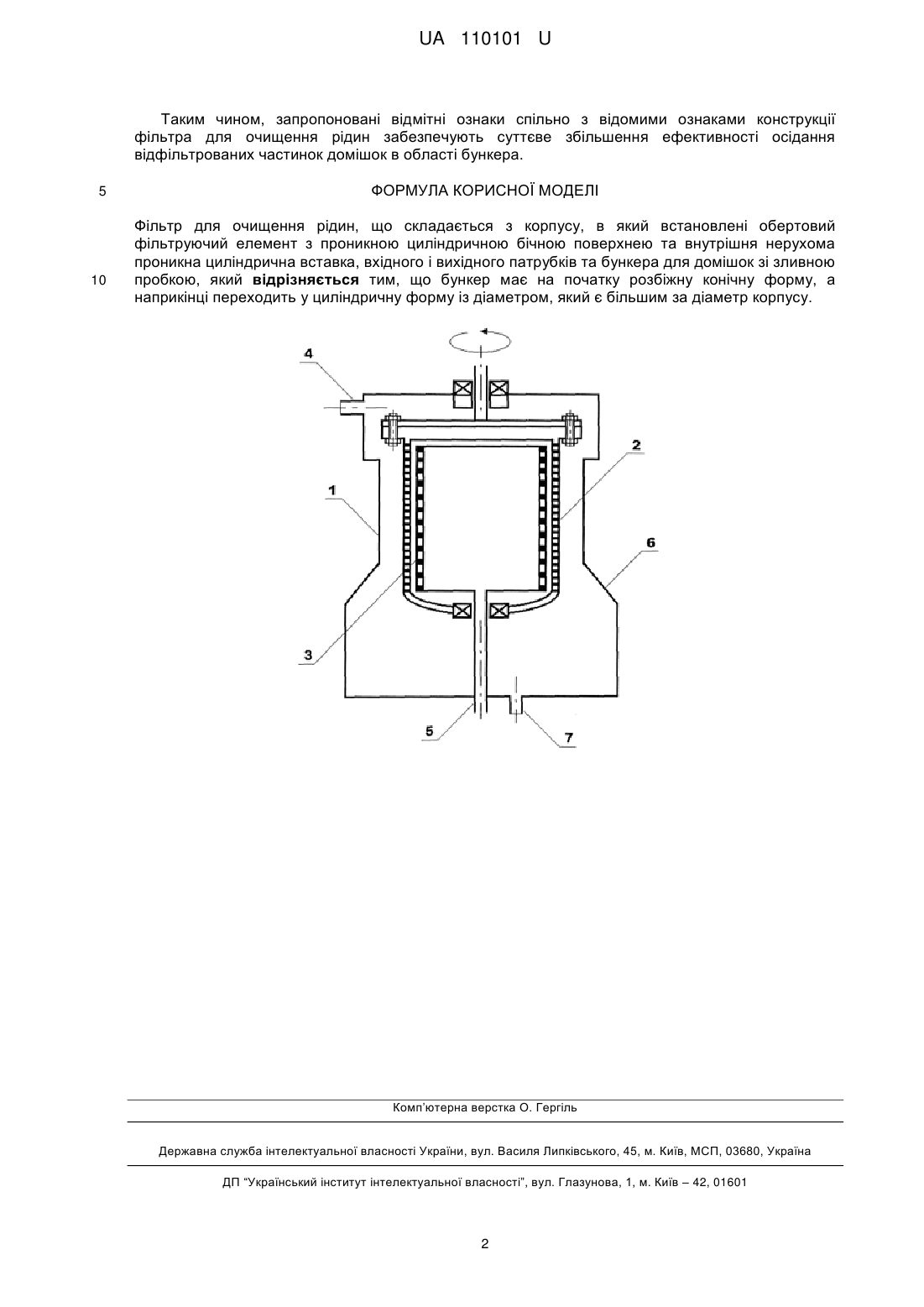

Реферат: UA 110101 U UA 110101 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області комунального, сільського господарства, промисловості, а саме до фільтрів для очищення рідин від механічних домішок, і може використовуватись при очищенні технічної води, мастильно-охолоджуючих рідин, нафтопродуктів та інших рідин. Відомий фільтр для очищення рідин (Патент України UA 64474 Фільтр для очищення рідин /Кривошея П.М., Мочалін Є.В., Іванова О.О., Петренко О.В., опубліковано 16.02.2004), що містить корпус, в якому встановлені обертовий фільтруючий елемент з проникною циліндричною бічною поверхнею та внутрішня нерухома проникна циліндрична вставка, яка потрібна для зменшення гідродинамічних втрат, вхідний та вихідний патрубки, бункер зі зливною пробкою. Недолік зазначеного вище фільтра в тому, що його конструкція не передбачає вплив бункера, який має конічну збіжну форму. Бункер суттєво впливає на гідродинаміку несучої фази, руху і осідання частинок [Аналіз руху твердих завислих частинок у ротаційному фільтрі очищення рідин з накопичувальним бункером /Є.В. Мочалін, В.М. Браженко //Промислова гідравліка і пневматика. - Вінниця: ВНАУ, 2015. - № 1 (47). - С. 3-9.]. Збіжна конічна форма бункера негативно впливає на повне осадження частинок домішок у бункері за рахунок гідродинамічних особливостей. Вона сприяє розвитку вторинних вихрових течій в області фільтрування, які чинять вирішальний вплив на рух завислих частинок до бункера для осаду. Вихори заважають потраплянню частинок у бункер та сприяють їх рециркуляційному руху, поверненню та утриманню в зоні фільтрування, що збільшує ймовірність закупорювання отворів обертового фільтруючого елемента, а в гіршому випадку попаданню механічних домішок у фільтрат. В основу корисної моделі поставлена задача вдосконалення конструкції фільтра та створення більш ефективної конструкції бункера, яка б дозволила реалізувати сприятливі умови для фільтрування, коли відфільтровані частинки залишають робочу область фільтра (проміжок між корпусом і обертовий фільтруючий елемент), переходять в область бункера і не повертаються звідти. Поставлена задача вирішується тим, що у фільтрі для очищення рідин містить корпус, встановлені в корпус обертовий фільтруючий елемент з проникною циліндричною бічною поверхнею та внутрішню нерухому проникну циліндричну вставку, вхідний та вихідний патрубки та бункер для домішок зі зливною пробкою, згідно з корисною моделлю, бункер має на початку конічну розбіжну форму, яка потім переходить у циліндричну форму із діаметром, який є більшим за діаметр корпуса. На фігурі представлена конструктивна схема пропонованого фільтра для очищення рідин, який складається з корпусу 1, встановленого в корпусі з можливістю обертання фільтруючого елемента 2 з проникною циліндричною бічною поверхнею та внутрішньої нерухомої циліндричної вставки 3 з проникною бічною поверхнею, між якими утворюється малий зазор, вхідного патрубка 4 для підведення рідини, що очищається, вихідного патрубка 5 для відводу фільтрату, бункера 6 для домішок зі зливною пробкою 7. Фільтр для очищення рідин працює таким чином. У вхідний патрубок 4 подається рідина, що підлягає очищенню. Потім вона попадає у робочу область - зазор між корпусом 1 та обертовим фільтруючим елементом 2, який приводиться до обертання завдяки зовнішньому двигуну. Спочатку у робочій області рідина проходить крізь поверхню фільтроелемента 2, де відбувається її очищення від механічних домішок, а потім крізь нерухому проникну циліндричну вставку 3. Попадаючи у внутрішню порожнину, вже фільтрат завдяки вихідному патрубку 5 виводиться з фільтра. Фільтрування на поверхні обертового проникного циліндричного фільтруючого елемента 2 здійснюється за рахунок гідродинамічного ефекту, який визначається двома умовами: виникненням високих значень відносних дотичних швидкостей частинок домішок по відношенню до поверхні фільтроелемента та утворенням відносного руху фільтруючої поверхні та рідини при обертанні фільтруючого елемента. Саме ці два фактори створюють умови для постійного змиву частинок домішок з поверхні обертового проникного фільтруючого елемента 2, що призводить до суттєвого зменшення ймовірності закупорювання отворів на його поверхні та підвищенню тонкості очищення. За таких умов стає практично неможливим проходження крізь фільтроелемент 2 частинок, розмір яких істотно менший за розмір перфорації на його поверхні. Наступним кроком відфільтровані домішок попадають у бункер 6, який має на початку розбіжну конічну форму, яка потім переходить у циліндричну форму із діаметром більшим за діаметр корпуса. Така форма бункера найбільш ефективна з точки зору осідання відфільтрованих частинок. Зі збільшенням забруднень бункер наповнюється і відфільтровані частинки виводяться за допомогою зливної пробки 7. 1 UA 110101 U Таким чином, запропоновані відмітні ознаки спільно з відомими ознаками конструкції фільтра для очищення рідин забезпечують суттєве збільшення ефективності осідання відфільтрованих частинок домішок в області бункера. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Фільтр для очищення рідин, що складається з корпусу, в який встановлені обертовий фільтруючий елемент з проникною циліндричною бічною поверхнею та внутрішня нерухома проникна циліндрична вставка, вхідного і вихідного патрубків та бункера для домішок зі зливною пробкою, який відрізняється тим, що бункер має на початку розбіжну конічну форму, а наприкінці переходить у циліндричну форму із діаметром, який є більшим за діаметр корпусу. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
