Фільтр для очищення рідин

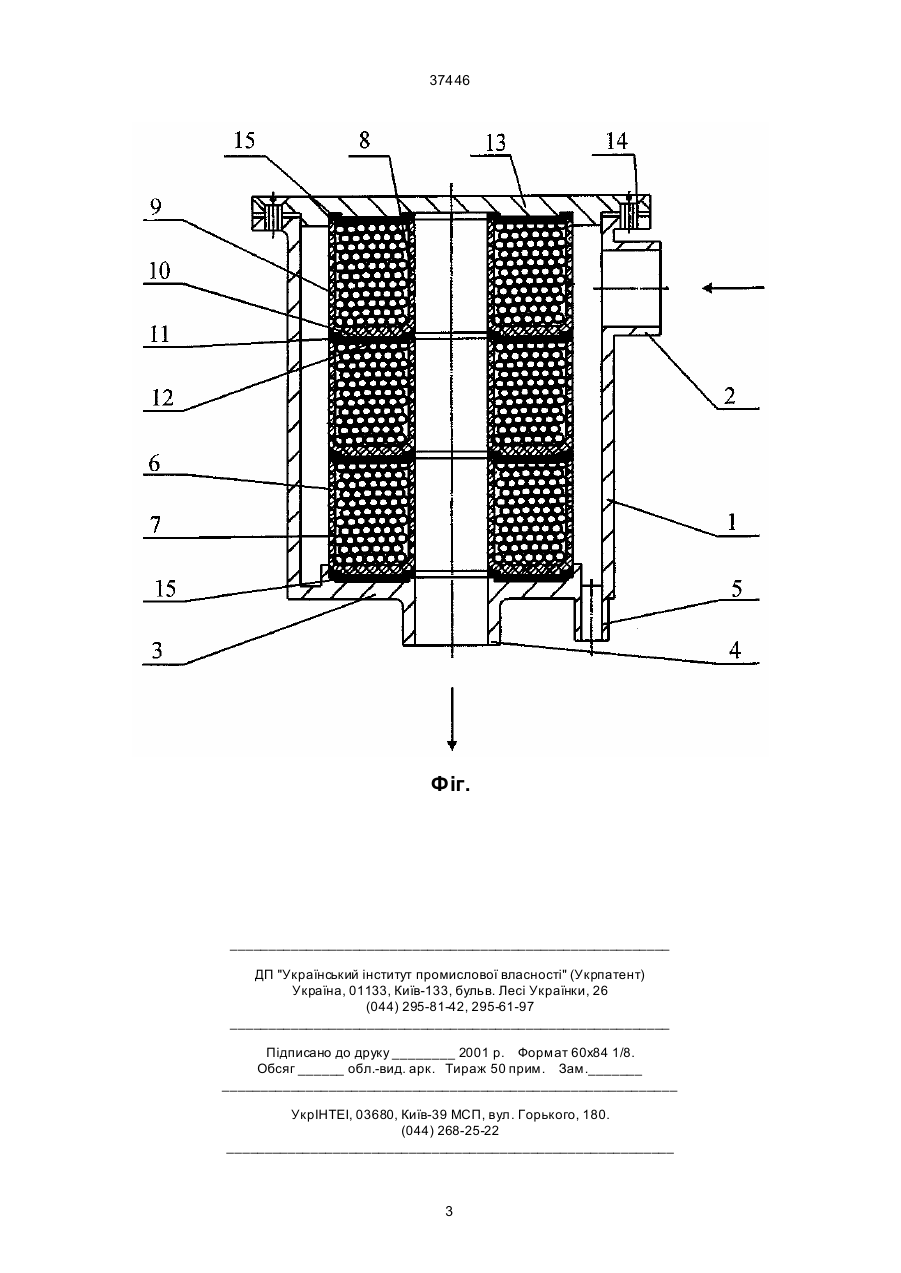

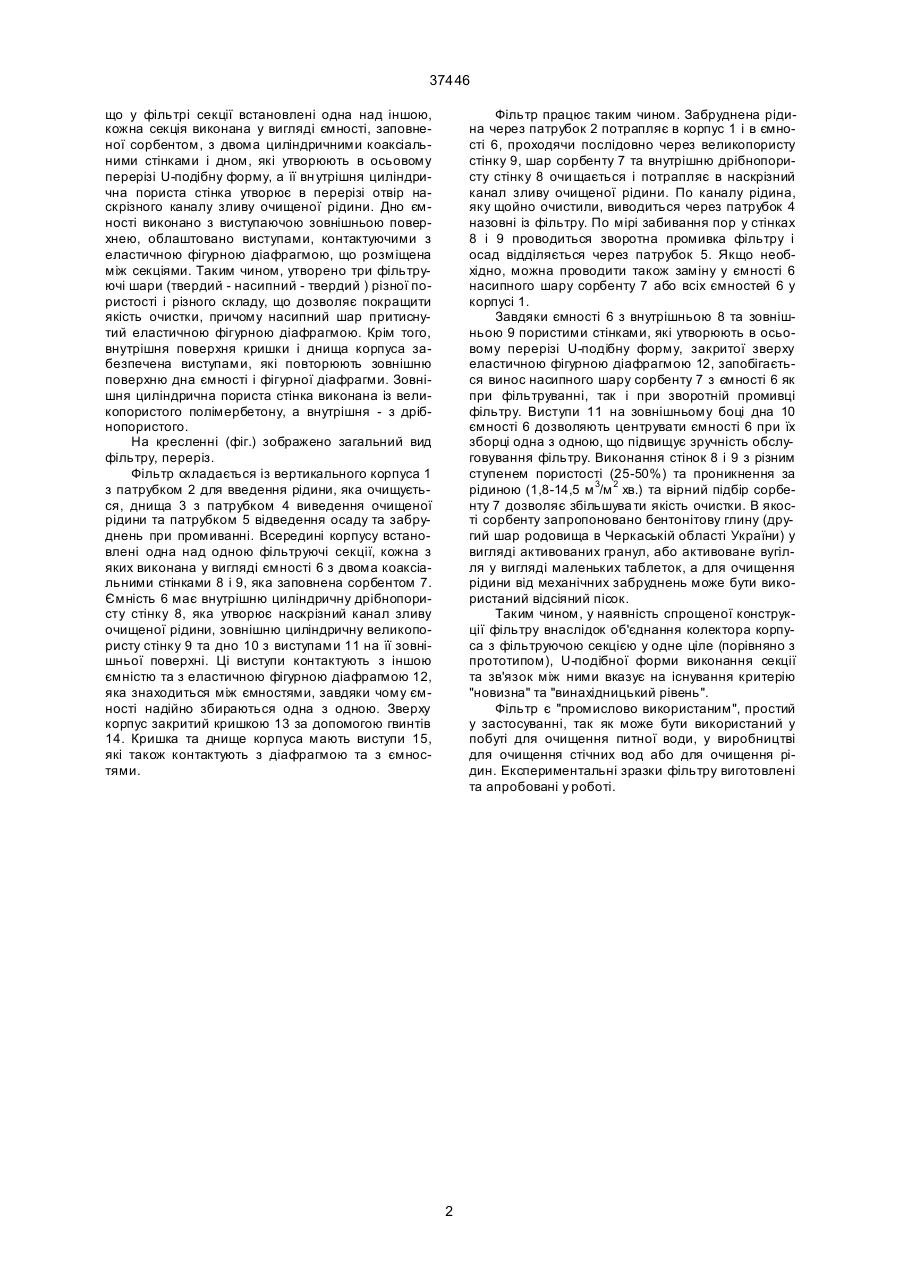

1. Фільтр для очищення рідин, який містить вертикальний корпус з патрубком для введення рідини, що очищується, розташований за віссю корпуса колектор для збирання, і виведення очищеної рідини, встановлені одна над одною фільтруючі секції, який відрізняється тим, що кожна секція виконана у вигляді ємності, заповненої сор 37446 що у фільтрі секції встановлені одна над іншою, кожна секція виконана у вигляді ємності, заповненої сорбентом, з двома циліндричними коаксіальними стінками і дном, які утворюють в осьовому перерізі U-подібну форму, а її вн утрішня циліндрична пориста стінка утворює в перерізі отвір наскрізного каналу зливу очищеної рідини. Дно ємності виконано з виступаючою зовнішньою поверхнею, облаштовано виступами, контактуючими з еластичною фігурною діафрагмою, що розміщена між секціями. Таким чином, утворено три фільтруючі шари (твердий - насипний - твердий ) різної пористості і різного складу, що дозволяє покращити якість очистки, причому насипний шар притиснутий еластичною фігурною діафрагмою. Крім того, внутрішня поверхня кришки і днища корпуса забезпечена виступами, які повторюють зовнішню поверхню дна ємності і фігурної діафрагми. Зовнішня циліндрична пориста стінка виконана із великопористого полімербетону, а внутрішня - з дрібнопористого. На кресленні (фіг.) зображено загальний вид фільтру, переріз. Фільтр складається із вертикального корпуса 1 з патрубком 2 для введення рідини, яка очищується, днища 3 з патрубком 4 виведення очищеної рідини та патрубком 5 відведення осаду та забруднень при промиванні. Всередині корпусу встановлені одна над одною фільтруючі секції, кожна з яких виконана у вигляді ємності 6 з двома коаксіальними стінками 8 і 9, яка заповнена сорбентом 7. Ємність 6 має внутрішню циліндричну дрібнопористу стінку 8, яка утворює наскрізний канал зливу очищеної рідини, зовнішню циліндричну великопористу стінку 9 та дно 10 з виступами 11 на її зовнішньої поверхні. Ці виступи контактують з іншою ємністю та з еластичною фігурною діафрагмою 12, яка знаходиться між ємностями, завдяки чому ємності надійно збираються одна з одною. Зверху корпус закритий кришкою 13 за допомогою гвинтів 14. Кришка та днище корпуса мають виступи 15, які також контактують з діафрагмою та з ємностями. Фільтр працює таким чином. Забруднена рідина через патрубок 2 потрапляє в корпус 1 і в ємності 6, проходячи послідовно через великопористу стінку 9, шар сорбенту 7 та внутрішню дрібнопористу стінку 8 очи щається і потрапляє в наскрізний канал зливу очищеної рідини. По каналу рідина, яку щойно очистили, виводиться через патрубок 4 назовні із фільтру. По мірі забивання пор у стінках 8 і 9 проводиться зворотна промивка фільтру і осад відділяється через патрубок 5. Якщо необхідно, можна проводити також заміну у ємності 6 насипного шару сорбенту 7 або всіх ємностей 6 у корпусі 1. Завдяки ємності 6 з внутрішньою 8 та зовнішньою 9 пористими стінками, які утворюють в осьовому перерізі U-подібну форму, закритої зверху еластичною фігурною діафрагмою 12, запобігається винос насипного шару сорбенту 7 з ємності 6 як при фільтруванні, так і при зворотній промивці фільтру. Виступи 11 на зовнішньому боці дна 10 ємності 6 дозволяють центрувати ємності 6 при їх зборці одна з одною, що підвищує зручність обслуговування фільтру. Виконання стінок 8 і 9 з різним ступенем пористості (25-50%) та проникнення за рідиною (1,8-14,5 м 3/м 2 хв.) та вірний підбір сорбенту 7 дозволяє збільшува ти якість очистки. В якості сорбенту запропоновано бентонітову глину (другий шар родовища в Черкаській області України) у вигляді активованих гранул, або активоване вугілля у вигляді маленьких таблеток, а для очищення рідини від механічних забруднень може бути використаний відсіяний пісок. Таким чином, у наявність спрощеної конструкції фільтру внаслідок об'єднання колектора корпуса з фільтруючою секцією у одне ціле (порівняно з прототипом), U-подібної форми виконання секції та зв'язок між ними вказує на існування критерію "новизна" та "винахідницький рівень". Фільтр є "промислово використаним", простий у застосуванні, так як може бути використаний у побуті для очищення питної води, у виробництві для очищення стічних вод або для очищення рідин. Експериментальні зразки фільтру виготовлені та апробовані у роботі. 2 37446 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
