Спосіб подрібнення друкованих плат

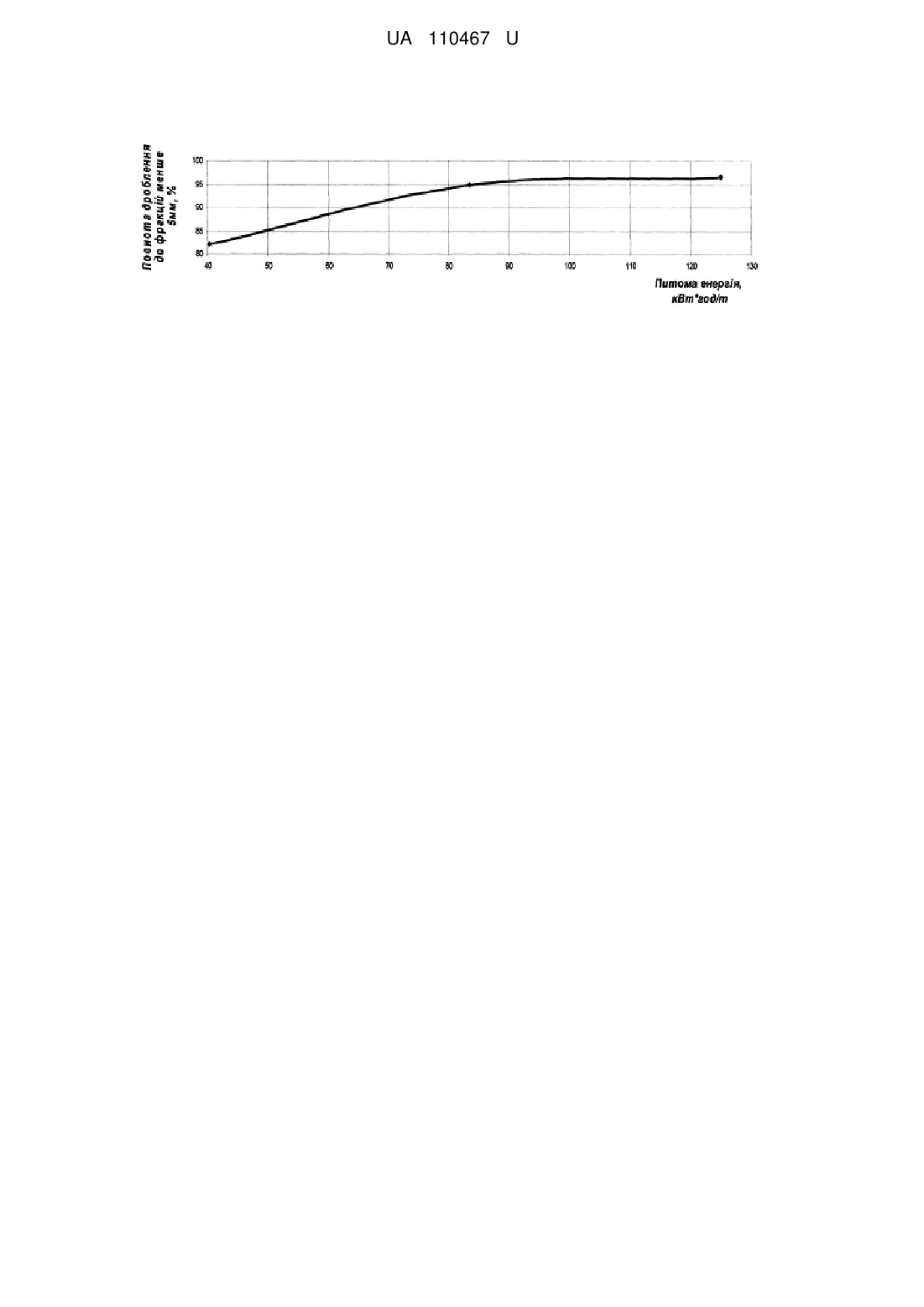

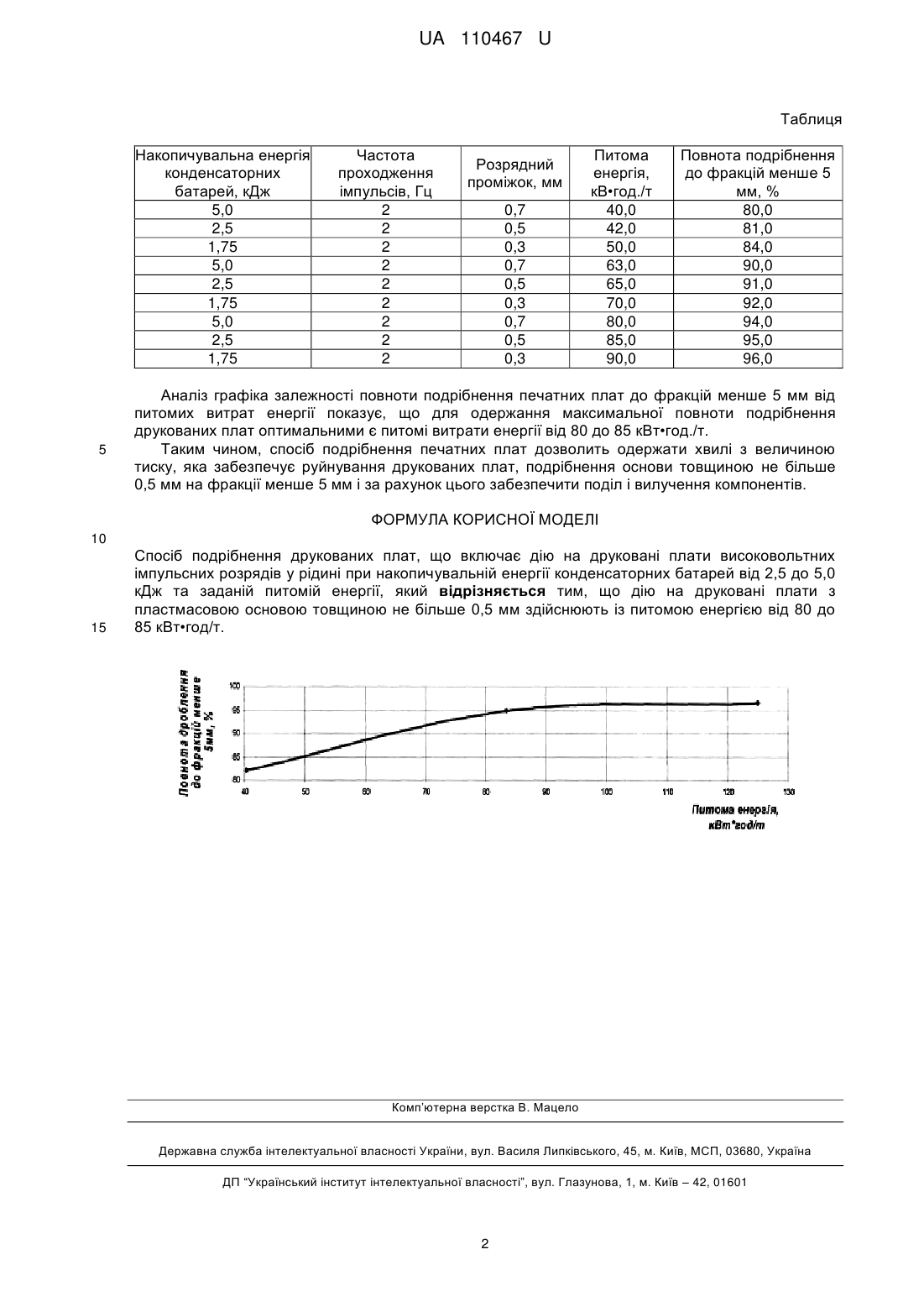

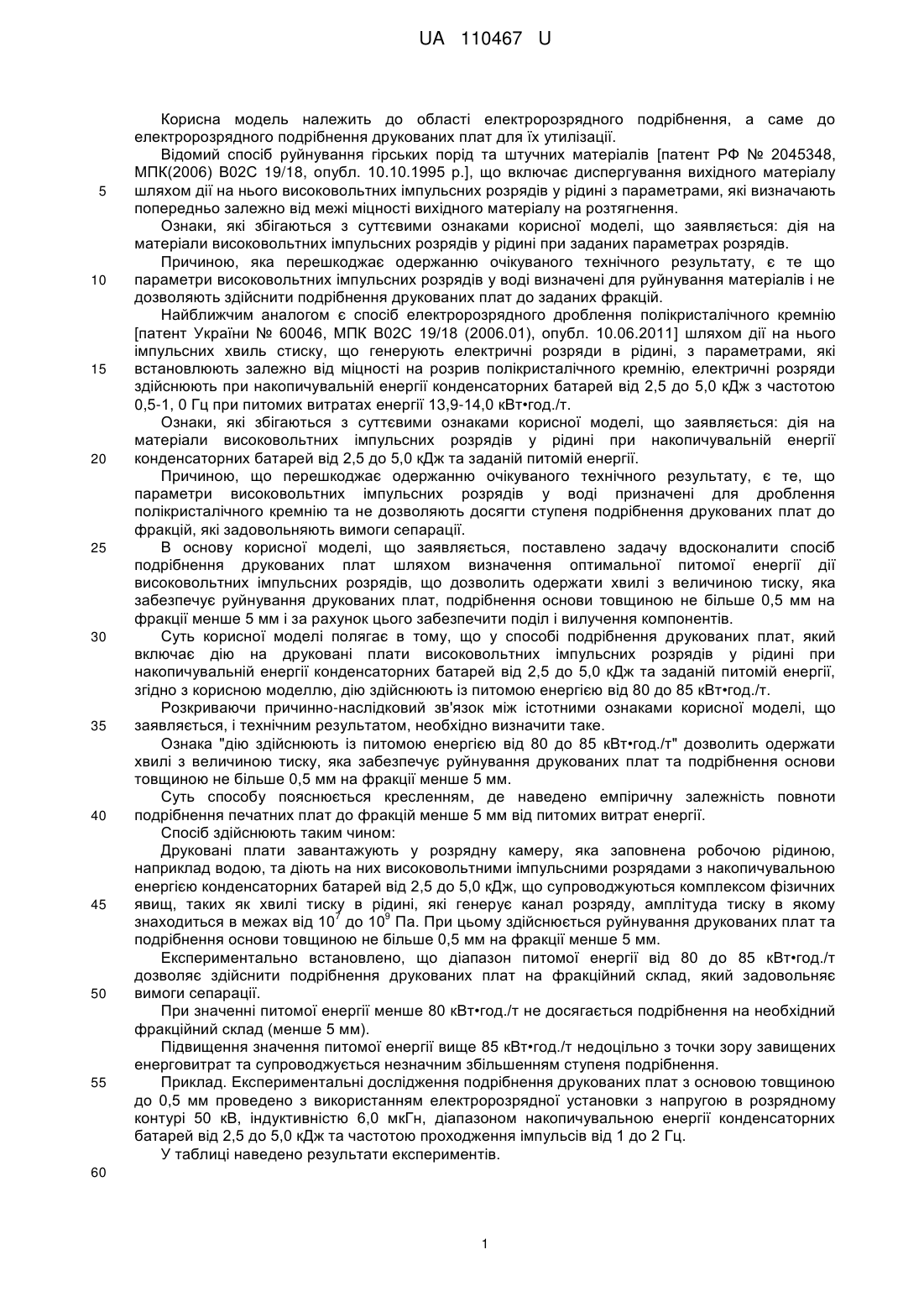

Реферат: Спосіб подрібнення друкованих плат включає дію на друковані плати високовольтних імпульсних розрядів у рідині при накопичувальній енергії конденсаторних батарей від 2,5 до 5,0 кДж та заданій питомій енергії, причому дію на друковані плати з пластмасовою основою товщиною не більше 0,5 мм здійснюють із питомою енергією від 80 до 85 кВт•год/т. UA 110467 U (54) СПОСІБ ПОДРІБНЕННЯ ДРУКОВАНИХ ПЛАТ UA 110467 U UA 110467 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області електророзрядного подрібнення, а саме до електророзрядного подрібнення друкованих плат для їх утилізації. Відомий спосіб руйнування гірських порід та штучних матеріалів [патент РФ № 2045348, МПК(2006) В02С 19/18, опубл. 10.10.1995 р.], що включає диспергування вихідного матеріалу шляхом дії на нього високовольтних імпульсних розрядів у рідині з параметрами, які визначають попередньо залежно від межі міцності вихідного матеріалу на розтягнення. Ознаки, які збігаються з суттєвими ознаками корисної моделі, що заявляється: дія на матеріали високовольтних імпульсних розрядів у рідині при заданих параметрах розрядів. Причиною, яка перешкоджає одержанню очікуваного технічного результату, є те що параметри високовольтних імпульсних розрядів у воді визначені для руйнування матеріалів і не дозволяють здійснити подрібнення друкованих плат до заданих фракцій. Найближчим аналогом є спосіб електророзрядного дроблення полікристалічного кремнію [патент України № 60046, МПК В02С 19/18 (2006.01), опубл. 10.06.2011] шляхом дії на нього імпульсних хвиль стиску, що генерують електричні розряди в рідині, з параметрами, які встановлюють залежно від міцності на розрив полікристалічного кремнію, електричні розряди здійснюють при накопичувальній енергії конденсаторних батарей від 2,5 до 5,0 кДж з частотою 0,5-1, 0 Гц при питомих витратах енергії 13,9-14,0 кВт•год./т. Ознаки, які збігаються з суттєвими ознаками корисної моделі, що заявляється: дія на матеріали високовольтних імпульсних розрядів у рідині при накопичувальній енергії конденсаторних батарей від 2,5 до 5,0 кДж та заданій питомій енергії. Причиною, що перешкоджає одержанню очікуваного технічного результату, є те, що параметри високовольтних імпульсних розрядів у воді призначені для дроблення полікристалічного кремнію та не дозволяють досягти ступеня подрібнення друкованих плат до фракцій, які задовольняють вимоги сепарації. В основу корисної моделі, що заявляється, поставлено задачу вдосконалити спосіб подрібнення друкованих плат шляхом визначення оптимальної питомої енергії дії високовольтних імпульсних розрядів, що дозволить одержати хвилі з величиною тиску, яка забезпечує руйнування друкованих плат, подрібнення основи товщиною не більше 0,5 мм на фракції менше 5 мм і за рахунок цього забезпечити поділ і вилучення компонентів. Суть корисної моделі полягає в тому, що у способі подрібнення друкованих плат, який включає дію на друковані плати високовольтних імпульсних розрядів у рідині при накопичувальній енергії конденсаторних батарей від 2,5 до 5,0 кДж та заданій питомій енергії, згідно з корисною моделлю, дію здійснюють із питомою енергією від 80 до 85 кВт•год./т. Розкриваючи причинно-наслідковий зв'язок між істотними ознаками корисної моделі, що заявляється, і технічним результатом, необхідно визначити таке. Ознака "дію здійснюють із питомою енергією від 80 до 85 кВт•год./т" дозволить одержати хвилі з величиною тиску, яка забезпечує руйнування друкованих плат та подрібнення основи товщиною не більше 0,5 мм на фракції менше 5 мм. Суть способу пояснюється кресленням, де наведено емпіричну залежність повноти подрібнення печатних плат до фракцій менше 5 мм від питомих витрат енергії. Спосіб здійснюють таким чином: Друковані плати завантажують у розрядну камеру, яка заповнена робочою рідиною, наприклад водою, та діють на них високовольтними імпульсними розрядами з накопичувальною енергією конденсаторних батарей від 2,5 до 5,0 кДж, що супроводжуються комплексом фізичних явищ, таких як хвилі тиску в рідині, які генерує канал розряду, амплітуда тиску в якому 7 9 знаходиться в межах від 10 до 10 Па. При цьому здійснюється руйнування друкованих плат та подрібнення основи товщиною не більше 0,5 мм на фракції менше 5 мм. Експериментально встановлено, що діапазон питомої енергії від 80 до 85 кВт•год./т дозволяє здійснити подрібнення друкованих плат на фракційний склад, який задовольняє вимоги сепарації. При значенні питомої енергії менше 80 кВт•год./т не досягається подрібнення на необхідний фракційний склад (менше 5 мм). Підвищення значення питомої енергії вище 85 кВт•год./т недоцільно з точки зору завищених енерговитрат та супроводжується незначним збільшенням ступеня подрібнення. Приклад. Експериментальні дослідження подрібнення друкованих плат з основою товщиною до 0,5 мм проведено з використанням електророзрядної установки з напругою в розрядному контурі 50 кВ, індуктивністю 6,0 мкГн, діапазоном накопичувальною енергії конденсаторних батарей від 2,5 до 5,0 кДж та частотою проходження імпульсів від 1 до 2 Гц. У таблиці наведено результати експериментів. 60 1 UA 110467 U Таблиця Накопичувальна енергія конденсаторних батарей, кДж 5,0 2,5 1,75 5,0 2,5 1,75 5,0 2,5 1,75 5 Частота проходження імпульсів, Гц 2 2 2 2 2 2 2 2 2 Розрядний проміжок, мм 0,7 0,5 0,3 0,7 0,5 0,3 0,7 0,5 0,3 Питома енергія, кВ•год./т 40,0 42,0 50,0 63,0 65,0 70,0 80,0 85,0 90,0 Повнота подрібнення до фракцій менше 5 мм, % 80,0 81,0 84,0 90,0 91,0 92,0 94,0 95,0 96,0 Аналіз графіка залежності повноти подрібнення печатних плат до фракцій менше 5 мм від питомих витрат енергії показує, що для одержання максимальної повноти подрібнення друкованих плат оптимальними є питомі витрати енергії від 80 до 85 кВт•год./т. Таким чином, спосіб подрібнення печатних плат дозволить одержати хвилі з величиною тиску, яка забезпечує руйнування друкованих плат, подрібнення основи товщиною не більше 0,5 мм на фракції менше 5 мм і за рахунок цього забезпечити поділ і вилучення компонентів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб подрібнення друкованих плат, що включає дію на друковані плати високовольтних імпульсних розрядів у рідині при накопичувальній енергії конденсаторних батарей від 2,5 до 5,0 кДж та заданій питомій енергії, який відрізняється тим, що дію на друковані плати з пластмасовою основою товщиною не більше 0,5 мм здійснюють із питомою енергією від 80 до 85 кВт•год/т. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
