Будівельний розчин

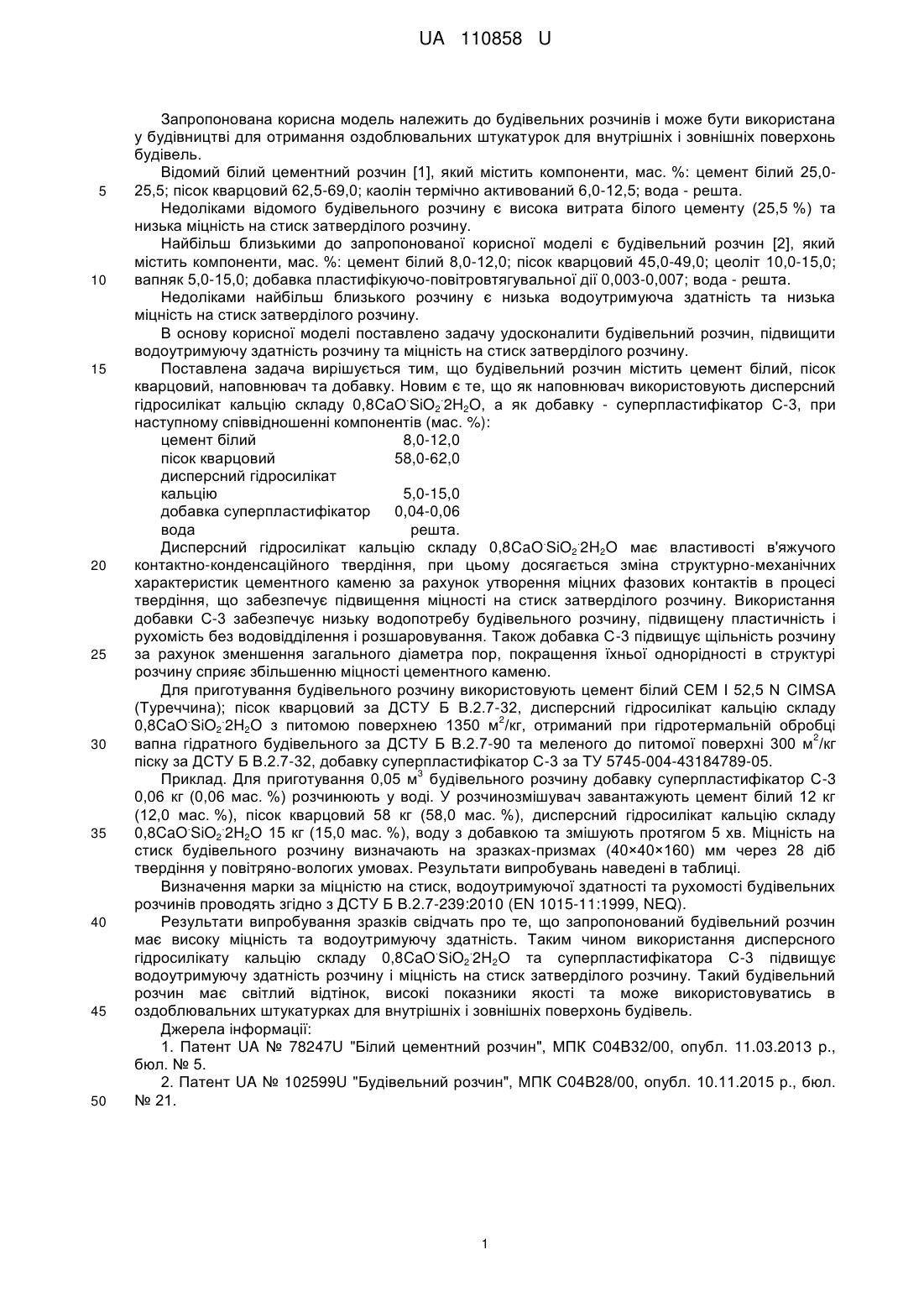

Реферат: Будівельний розчин, що містить цемент білий, пісок кварцовий, наповнювач та добавку, причому як наповнювач використовують дисперсний гідросилікат кальцію складу 0,8CaO·SiO2·2H2O, а як добавку - суперпластифікатор С-3. UA 110858 U (12) UA 110858 U UA 110858 U 5 10 15 20 25 30 35 40 45 50 Запропонована корисна модель належить до будівельних розчинів і може бути використана у будівництві для отримання оздоблювальних штукатурок для внутрішніх і зовнішніх поверхонь будівель. Відомий білий цементний розчин [1], який містить компоненти, мас. %: цемент білий 25,025,5; пісок кварцовий 62,5-69,0; каолін термічно активований 6,0-12,5; вода - решта. Недоліками відомого будівельного розчину є висока витрата білого цементу (25,5 %) та низька міцність на стиск затверділого розчину. Найбільш близькими до запропонованої корисної моделі є будівельний розчин [2], який містить компоненти, мас. %: цемент білий 8,0-12,0; пісок кварцовий 45,0-49,0; цеоліт 10,0-15,0; вапняк 5,0-15,0; добавка пластифікуючо-повітровтягувальної дії 0,003-0,007; вода - решта. Недоліками найбільш близького розчину є низька водоутримуюча здатність та низька міцність на стиск затверділого розчину. В основу корисної моделі поставлено задачу удосконалити будівельний розчин, підвищити водоутримуючу здатність розчину та міцність на стиск затверділого розчину. Поставлена задача вирішується тим, що будівельний розчин містить цемент білий, пісок кварцовий, наповнювач та добавку. Новим є те, що як наповнювач використовують дисперсний . . гідросилікат кальцію складу 0,8CaO SiO2 2H2O, а як добавку - суперпластифікатор С-3, при наступному співвідношенні компонентів (мас. %): цемент білий 8,0-12,0 пісок кварцовий 58,0-62,0 дисперсний гідросилікат кальцію 5,0-15,0 добавка суперпластифікатор 0,04-0,06 вода решта. . . Дисперсний гідросилікат кальцію складу 0,8CaO SiO2 2H2O має властивості в'яжучого контактно-конденсаційного твердіння, при цьому досягається зміна структурно-механічних характеристик цементного каменю за рахунок утворення міцних фазових контактів в процесі твердіння, що забезпечує підвищення міцності на стиск затверділого розчину. Використання добавки С-3 забезпечує низьку водопотребу будівельного розчину, підвищену пластичність і рухомість без водовідділення і розшаровування. Також добавка С-3 підвищує щільність розчину за рахунок зменшення загального діаметра пор, покращення їхньої однорідності в структурі розчину сприяє збільшенню міцності цементного каменю. Для приготування будівельного розчину використовують цемент білий СЕМ І 52,5 N CIMSA (Туреччина); пісок кварцовий за ДСТУ Б В.2.7-32, дисперсний гідросилікат кальцію складу . . 2 0,8CaO SiO2 2H2O з питомою поверхнею 1350 м /кг, отриманий при гідротермальній обробці 2 вапна гідратного будівельного за ДСТУ Б В.2.7-90 та меленого до питомої поверхні 300 м /кг піску за ДСТУ Б В.2.7-32, добавку суперпластифікатор С-3 за ТУ 5745-004-43184789-05. 3 Приклад. Для приготування 0,05 м будівельного розчину добавку суперпластифікатор С-3 0,06 кг (0,06 мас. %) розчинюють у воді. У розчинозмішувач завантажують цемент білий 12 кг (12,0 мас. %), пісок кварцовий 58 кг (58,0 мас. %), дисперсний гідросилікат кальцію складу . . 0,8CaO SiO2 2H2O 15 кг (15,0 мас. %), воду з добавкою та змішують протягом 5 хв. Міцність на стиск будівельного розчину визначають на зразках-призмах (40×40×160) мм через 28 діб твердіння у повітряно-вологих умовах. Результати випробувань наведені в таблиці. Визначення марки за міцністю на стиск, водоутримуючої здатності та рухомості будівельних розчинів проводять згідно з ДСТУ Б В.2.7-239:2010 (EN 1015-11:1999, NEQ). Результати випробування зразків свідчать про те, що запропонований будівельний розчин має високу міцність та водоутримуючу здатність. Таким чином використання дисперсного . . гідросилікату кальцію складу 0,8CaO SiO2 2H2O та суперпластифікатора С-3 підвищує водоутримуючу здатність розчину і міцність на стиск затверділого розчину. Такий будівельний розчин має світлий відтінок, високі показники якості та може використовуватись в оздоблювальних штукатурках для внутрішніх і зовнішніх поверхонь будівель. Джерела інформації: 1. Патент UA № 78247U "Білий цементний розчин", МПК С04В32/00, опубл. 11.03.2013 p., бюл. № 5. 2. Патент UA № 102599U "Будівельний розчин", МПК С04В28/00, опубл. 10.11.2015 р., бюл. № 21. 1 UA 110858 U Таблиця Будівельні розчини та результати їх випробувань Склад будівельного розчину Фізико-механічні властивості № Пісок Дисперсиий Водоутри- Марка за Цемент Вап- Цео- Добавка РухоБілизна, пр. квар- гідросилікат муюча міцністю білий няк літ ПАР мість, см % цовий кальцію здатність, на стиск Запропонований будівельний розчин 1 12,0 58,0 15,0 0,06 10,6 96,0 М75 85,0 2 10,0 60,0 10,0 0,05 10,5 97,0 М75 84,0 3 8,0 62,0 5,0 0,04 10,0 97,0 М75 84,0 Позаграничні склади 4 7,0 46,0 20 0,035 9,5 93,0 М25 85,0 5 13,0 63,0 3,0 0,065 10,7 96,0 М50 85,0 Прототип 6 12,0 47,0 8,0 12,0 0,007 9,5 96,0 М50 84,0 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Будівельний розчин, що містить цемент білий, пісок кварцовий, наповнювач та добавку, який відрізняється тим, що як наповнювач використовують дисперсний гідросилікат кальцію складу 0,8CaO·SiO2·2H2O, а як добавку - суперпластифікатор С-3, при наступному співвідношенні компонентів (мас. %): цемент білий 8,0-12,0 пісок кварцовий 58,0-62,0 дисперсний гідросилікат кальцію 5,0-15,0 добавка суперпластифікатор 0,04-0,06 вода решта. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
