Насадка для об’єктива цифрового фотоапарата

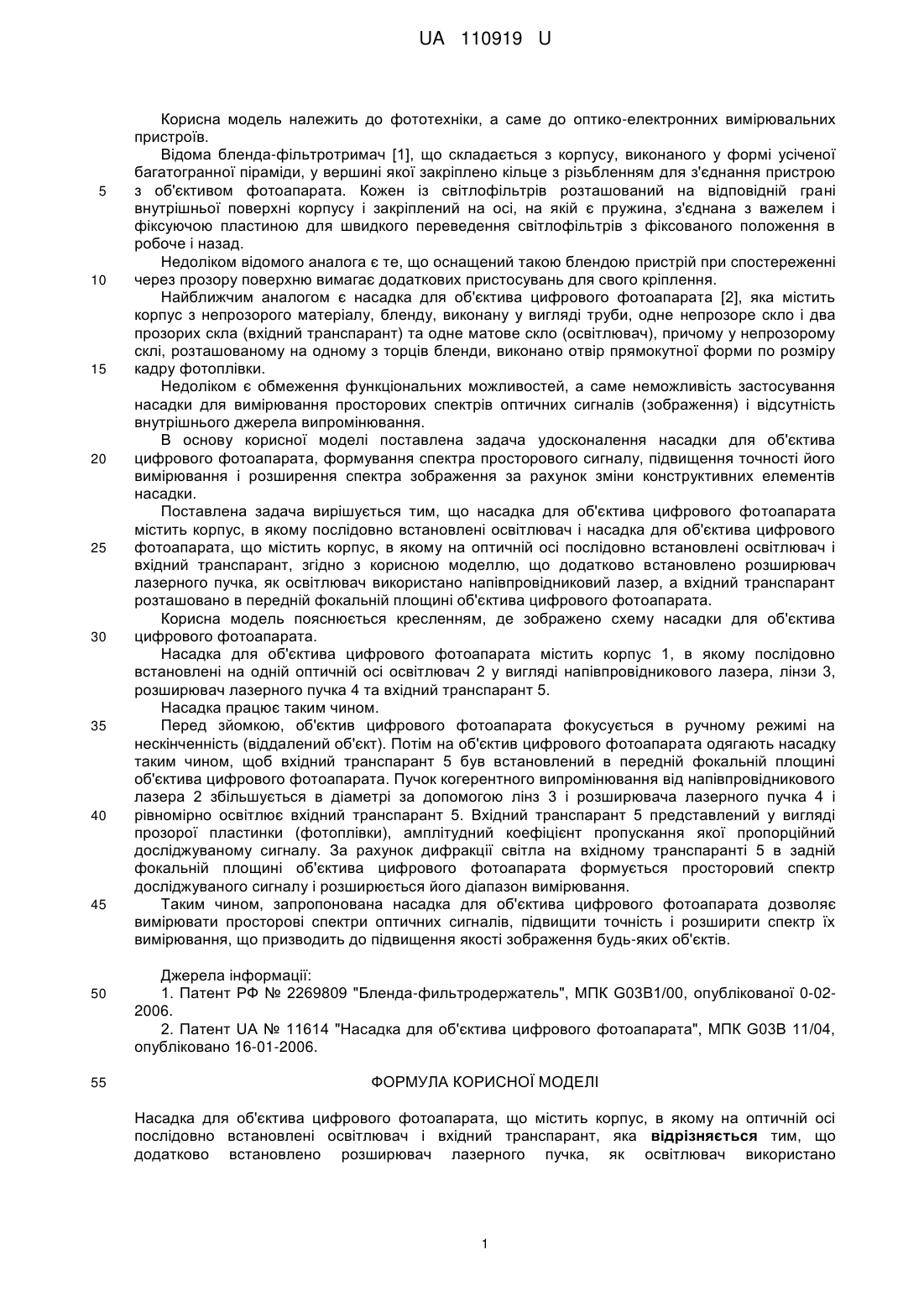

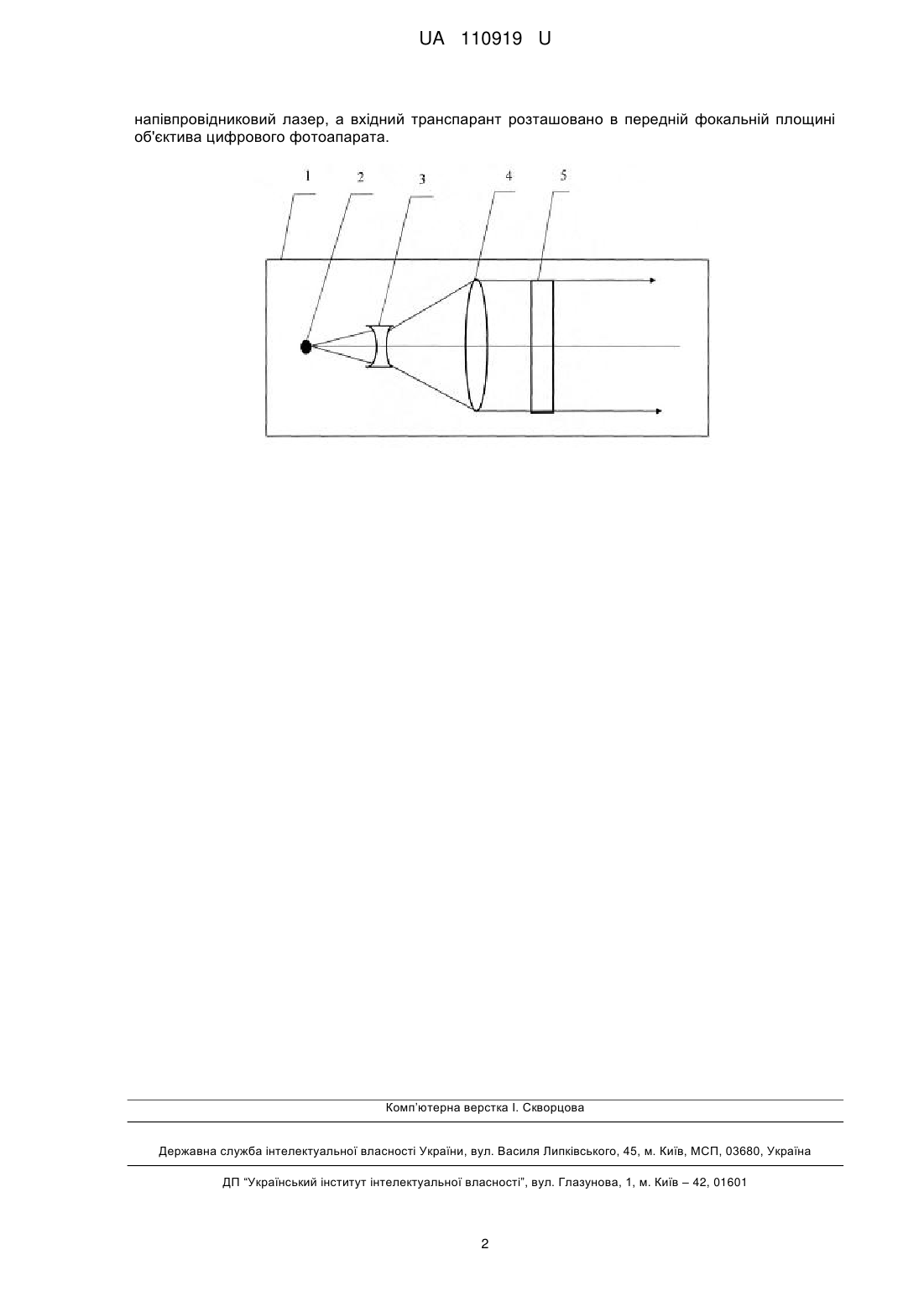

Реферат: Насадка для об'єктива цифрового фотоапарата містить корпус, в якому на оптичній осі послідовно встановлені освітлювач і вхідний транспарант. Додатково встановлено розширювач лазерного пучка, як освітлювач використано напівпровідниковий лазер. Вхідний транспарант розташовано в передній фокальній площині об'єктива цифрового фотоапарата. UA 110919 U (54) НАСАДКА ДЛЯ ОБ'ЄКТИВА ЦИФРОВОГО ФОТОАПАРАТА UA 110919 U UA 110919 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до фототехніки, а саме до оптико-електронних вимірювальних пристроїв. Відома бленда-фільтротримач [1], що складається з корпусу, виконаного у формі усіченої багатогранної піраміди, у вершині якої закріплено кільце з різьбленням для з'єднання пристрою з об'єктивом фотоапарата. Кожен із світлофільтрів розташований на відповідній грані внутрішньої поверхні корпусу і закріплений на осі, на якій є пружина, з'єднана з важелем і фіксуючою пластиною для швидкого переведення світлофільтрів з фіксованого положення в робоче і назад. Недоліком відомого аналога є те, що оснащений такою блендою пристрій при спостереженні через прозору поверхню вимагає додаткових пристосувань для свого кріплення. Найближчим аналогом є насадка для об'єктива цифрового фотоапарата [2], яка містить корпус з непрозорого матеріалу, бленду, виконану у вигляді труби, одне непрозоре скло і два прозорих скла (вхідний транспарант) та одне матове скло (освітлювач), причому у непрозорому склі, розташованому на одному з торців бленди, виконано отвір прямокутної форми по розміру кадру фотоплівки. Недоліком є обмеження функціональних можливостей, а саме неможливість застосування насадки для вимірювання просторових спектрів оптичних сигналів (зображення) і відсутність внутрішнього джерела випромінювання. В основу корисної моделі поставлена задача удосконалення насадки для об'єктива цифрового фотоапарата, формування спектра просторового сигналу, підвищення точності його вимірювання і розширення спектра зображення за рахунок зміни конструктивних елементів насадки. Поставлена задача вирішується тим, що насадка для об'єктива цифрового фотоапарата містить корпус, в якому послідовно встановлені освітлювач і насадка для об'єктива цифрового фотоапарата, що містить корпус, в якому на оптичній осі послідовно встановлені освітлювач і вхідний транспарант, згідно з корисною моделлю, що додатково встановлено розширювач лазерного пучка, як освітлювач використано напівпровідниковий лазер, а вхідний транспарант розташовано в передній фокальній площині об'єктива цифрового фотоапарата. Корисна модель пояснюється кресленням, де зображено схему насадки для об'єктива цифрового фотоапарата. Насадка для об'єктива цифрового фотоапарата містить корпус 1, в якому послідовно встановлені на одній оптичній осі освітлювач 2 у вигляді напівпровідникового лазера, лінзи 3, розширювач лазерного пучка 4 та вхідний транспарант 5. Насадка працює таким чином. Перед зйомкою, об'єктив цифрового фотоапарата фокусується в ручному режимі на нескінченність (віддалений об'єкт). Потім на об'єктив цифрового фотоапарата одягають насадку таким чином, щоб вхідний транспарант 5 був встановлений в передній фокальній площині об'єктива цифрового фотоапарата. Пучок когерентного випромінювання від напівпровідникового лазера 2 збільшується в діаметрі за допомогою лінз 3 і розширювача лазерного пучка 4 і рівномірно освітлює вхідний транспарант 5. Вхідний транспарант 5 представлений у вигляді прозорої пластинки (фотоплівки), амплітудний коефіцієнт пропускання якої пропорційний досліджуваному сигналу. За рахунок дифракції світла на вхідному транспаранті 5 в задній фокальній площині об'єктива цифрового фотоапарата формується просторовий спектр досліджуваного сигналу і розширюється його діапазон вимірювання. Таким чином, запропонована насадка для об'єктива цифрового фотоапарата дозволяє вимірювати просторові спектри оптичних сигналів, підвищити точність і розширити спектр їх вимірювання, що призводить до підвищення якості зображення будь-яких об'єктів. Джерела інформації: 1. Патент РФ № 2269809 "Бленда-фильтродержатель", МПК G03B1/00, опублікованої 0-022006. 2. Патент UA № 11614 "Насадка для об'єктива цифрового фотоапарата", МПК G03B 11/04, опубліковано 16-01-2006. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Насадка для об'єктива цифрового фотоапарата, що містить корпус, в якому на оптичній осі послідовно встановлені освітлювач і вхідний транспарант, яка відрізняється тим, що додатково встановлено розширювач лазерного пучка, як освітлювач використано 1 UA 110919 U напівпровідниковий лазер, а вхідний транспарант розташовано в передній фокальній площині об'єктива цифрового фотоапарата. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
