Панкратична насадка до об’єктива

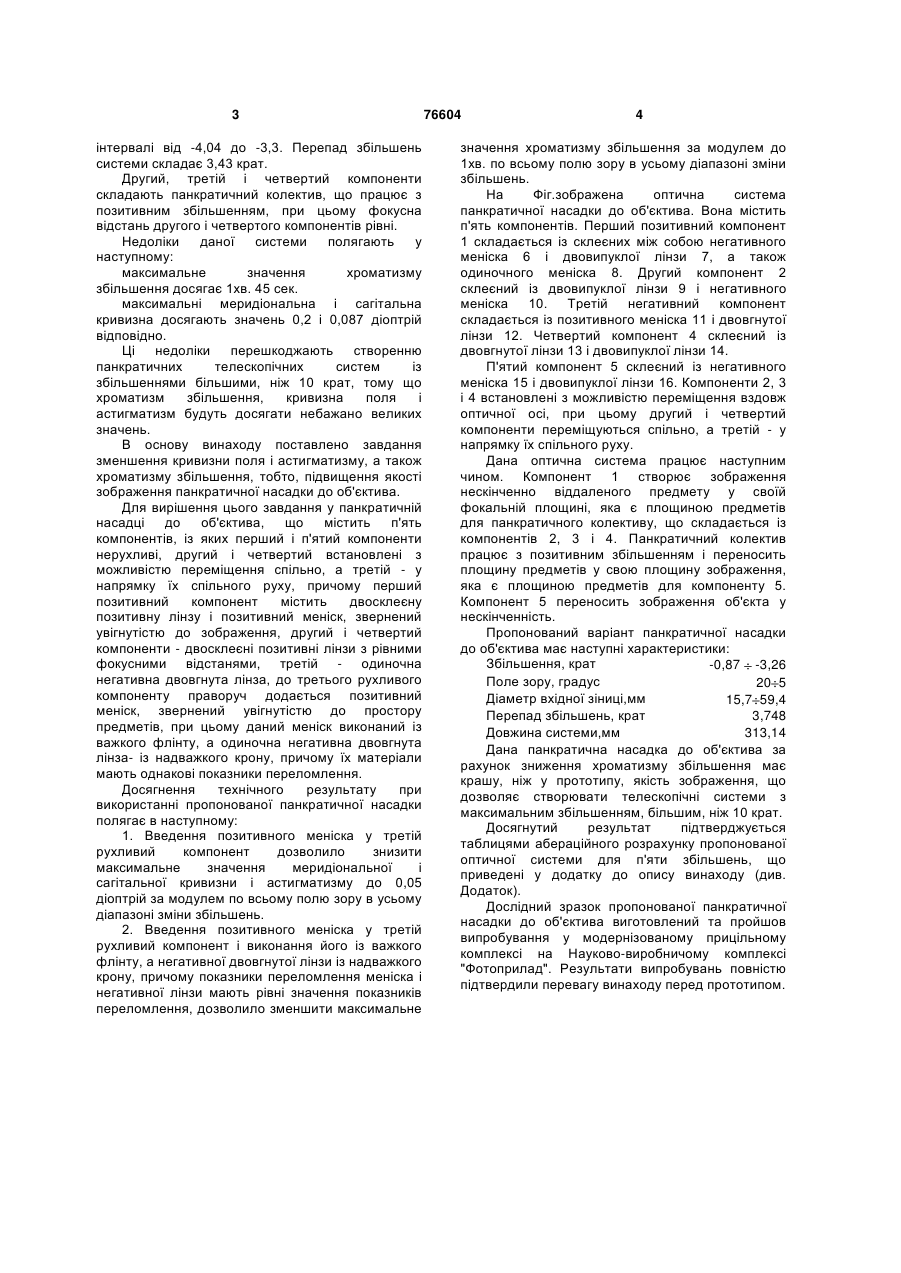

Панкратична насадка до об'єктива, що містить п'ять компонентів, із яких перший і п'ятий компоненти нерухомі, другий і четвертий 3 інтервалі від -4,04 до -3,3. Перепад збільшень системи складає 3,43 крат. Другий, третій і четвертий компоненти складають панкратичний колектив, що працює з позитивним збільшенням, при цьому фокусна відстань другого і четвертого компонентів рівні. Недоліки даної системи полягають у наступному: максимальне значення хроматизму збільшення досягає 1хв. 45 сек. максимальні меридіональна і сагітальна кривизна досягають значень 0,2 і 0,087 діоптрій відповідно. Ці недоліки перешкоджають створенню панкратичних телескопічних систем із збільшеннями більшими, ніж 10 крат, тому що хроматизм збільшення, кривизна поля і астигматизм будуть досягати небажано великих значень. В основу винаходу поставлено завдання зменшення кривизни поля і астигматизму, а також хроматизму збільшення, тобто, підвищення якості зображення панкратичної насадки до об'єктива. Для вирішення цього завдання у панкратичній насадці до об'єктива, що містить п'ять компонентів, із яких перший і п'ятий компоненти нерухливі, другий і четвертий встановлені з можливістю переміщення спільно, а третій - у напрямку їх спільного руху, причому перший позитивний компонент містить двосклеєну позитивну лінзу і позитивний меніск, звернений увігнутістю до зображення, другий і четвертий компоненти - двосклеєні позитивні лінзи з рівними фокусними відстанями, третій - одиночна негативна двовгнута лінза, до третього рухливого компоненту праворуч додається позитивний меніск, звернений увігнутістю до простору предметів, при цьому даний меніск виконаний із важкого флінту, а одиночна негативна двовгнута лінза- із надважкого крону, причому їх матеріали мають однакові показники переломлення. Досягнення технічного результату при використанні пропонованої панкратичної насадки полягає в наступному: 1. Введення позитивного меніска у третій рухливий компонент дозволило знизити максимальне значення меридіональної і сагітальної кривизни і астигматизму до 0,05 діоптрій за модулем по всьому полю зору в усьому діапазоні зміни збільшень. 2. Введення позитивного меніска у третій рухливий компонент і виконання його із важкого флінту, а негативної двовгнутої лінзи із надважкого крону, причому показники переломлення меніска і негативної лінзи мають рівні значення показників переломлення, дозволило зменшити максимальне 76604 4 значення хроматизму збільшення за модулем до 1хв. по всьому полю зору в усьому діапазоні зміни збільшень. На Фіг.зображена оптична система панкратичної насадки до об'єктива. Вона містить п'ять компонентів. Перший позитивний компонент 1 складається із склеєних між собою негативного меніска 6 і двовипуклої лінзи 7, а також одиночного меніска 8. Другий компонент 2 склеєний із двовипуклої лінзи 9 і негативного меніска 10. Третій негативний компонент складається із позитивного меніска 11 і двовгнутої лінзи 12. Четвертий компонент 4 склеєний із двовгнутої лінзи 13 і двовипуклої лінзи 14. П'ятий компонент 5 склеєний із негативного меніска 15 і двовипуклої лінзи 16. Компоненти 2, 3 і 4 встановлені з можливістю переміщення вздовж оптичної осі, при цьому другий і четвертий компоненти переміщуються спільно, а третій - у напрямку їх спільного руху. Дана оптична система працює наступним чином. Компонент 1 створює зображення нескінченно віддаленого предмету у своїй фокальній площині, яка є площиною предметів для панкратичного колективу, що складається із компонентів 2, 3 і 4. Панкратичний колектив працює з позитивним збільшенням і переносить площину предметів у свою площину зображення, яка є площиною предметів для компоненту 5. Компонент 5 переносить зображення об'єкта у нескінченність. Пропонований варіант панкратичної насадки до об'єктива має наступні характеристики: Збільшення, крат -0,87 -3,26 Поле зору, градус 20 5 Діаметр вхідної зіниці,мм 15,7 59,4 Перепад збільшень, крат 3,748 Довжина системи,мм 313,14 Дана панкратична насадка до об'єктива за рахунок зниження хроматизму збільшення має крашу, ніж у прототипу, якість зображення, що дозволяє створювати телескопічні системи з максимальним збільшенням, більшим, ніж 10 крат. Досягнутий результат підтверджується таблицями абераційного розрахунку пропонованої оптичної системи для п'яти збільшень, що приведені у додатку до опису винаходу (див. Додаток). Дослідний зразок пропонованої панкратичної насадки до об'єктива виготовлений та пройшов випробування у модернізованому прицільному комплексі на Науково-виробничому комплексі "Фотоприлад". Результати випробувань повністю підтвердили перевагу винаходу перед прототипом. 5 Комп’ютерна верстка О. Чепелев 76604 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
