Керуюча насадка для вентиля
Формула / Реферат

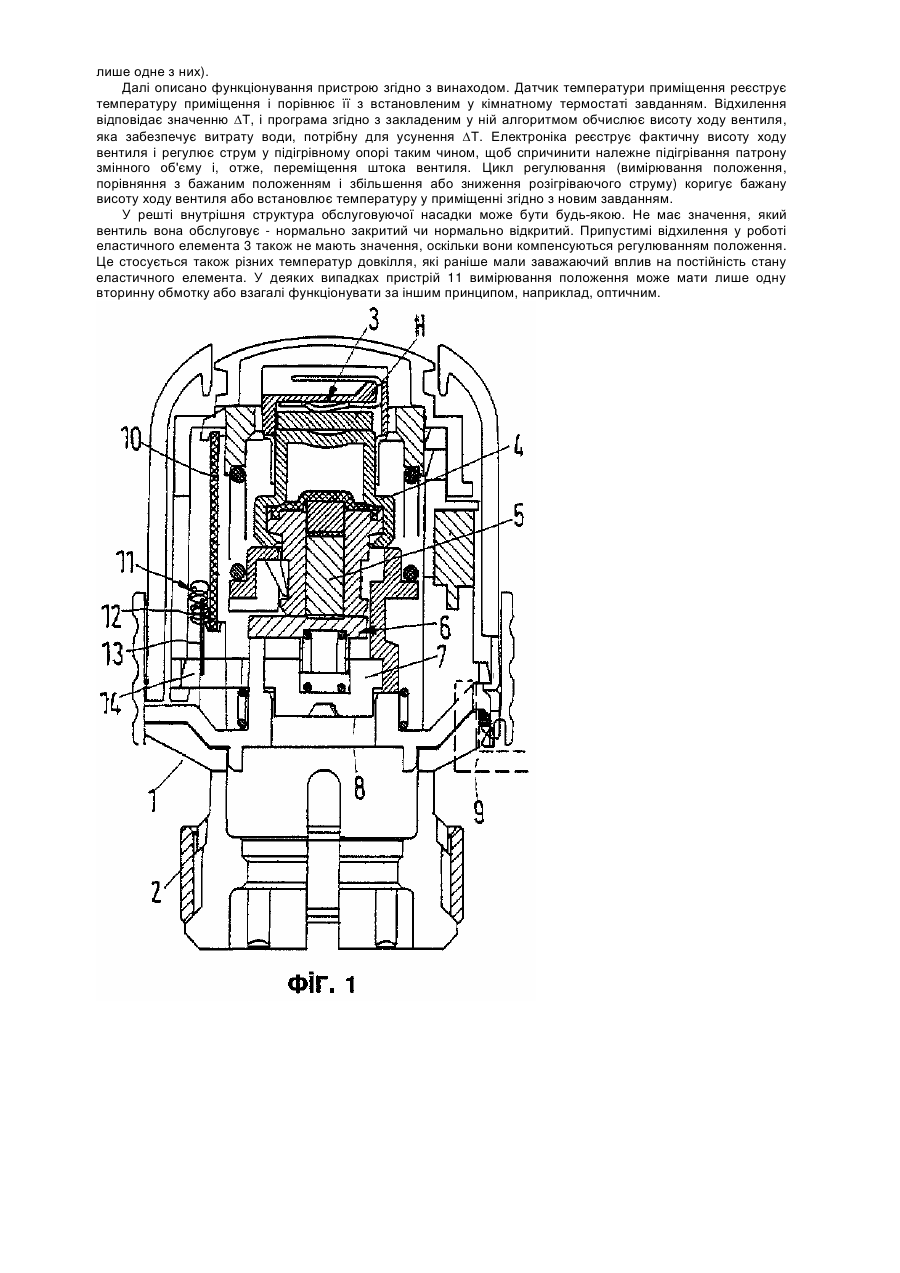

1. Керуюча насадка для вентиля, яка містить опору, призначену для закріплення на корпусі вентиля, закріплений на опорі еластичний термоелемент у вигляді патрона змінного об'єму, який через вихідний виконавчий орган діє на положення штока вентиля, розташований поблизу еластичного елемента електричний підігрівний елемент і схему керування, що керує підігрівом у залежності від керуючої напруги, яка визначається рівнем відкриття вентиля, яка відрізняється тим, що містить пристрій (11) вимірювання положення, який створює сигнал положення, залежний від положення виконавчого органа (5) або його регульованого конструктивного елемента, а схема (20) керування керує підігрівом згідно з сигналом керування і сигналом положення.
2. Керуюча насадка за п. 1, яка відрізняється тим, що пристрій (11) вимірювання положення включає першу частину (12), з'єднану з опорою (1) і другу частину (13), з'єднану з виконавчим органом (5) або з його регульованим конструктивним елементом, які є суміжними і паралельними осі опори і є рухомими одна відносно одної.
3. Керуюча насадка за п. 2, яка відрізняється тим, що друга частина (13) має регульований вихідний елемент (7), який є частиною виконавчого органа (5) і на вільному кінці має зв'язану з ним контактну поверхню (8), яка діє на шток вентиля.

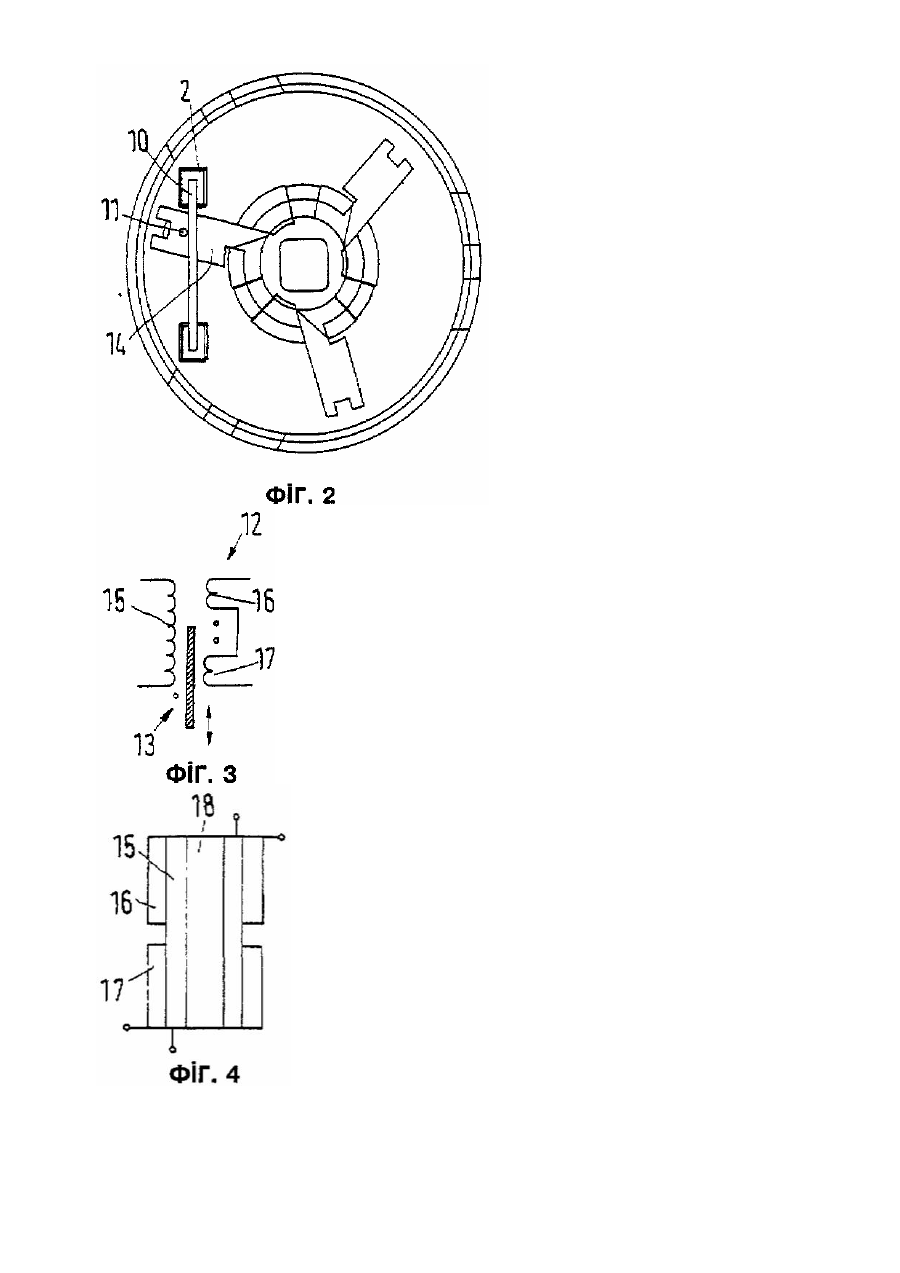

4. Керуюча насадка за будь-яким з пп. 1-3, яка відрізняється тим, що пристрій (11) вимірювання положення є лінійним диференційним трансформатором, у якому коаксіальні первинна і вторинні обмотки (15, 16, 17) утворюють частину (12), а його стрижневе осердя утворює частину (13).
5. Керуюча насадка за п. 4, яка відрізняється тим, що коаксіальні вторинні обмотки (16, 17) включені протифазно.
6. Керуюча насадка за будь-яким з пп. 2-5, яка відрізняється тим, що схема (20) керування включає зносостійку платину (10), встановлену збоку поблизу і паралельно осі опори, а також включає частину (12) на платині (10) і іншу частину (13) на підтримуючій платину частині вихідного елемента (7), встановлені з можливістю взаємодії.
7. Керуюча насадка за п. 6, яка відрізняється тим, що обмотки (15, 16, 17) на платині (10) і стрижневе осердя вихідного елемента (7) розташовані з можливістю взаємодії між ними.
Додаткова інформація
Назва патенту англійськоюControl nozzle for a valve
Автори англійськоюNilsen Kuno
Назва патенту російськоюУправляющая насадка для вентиля
Автори російськоюНильсен Куно
МПК / Мітки
МПК: F16K 31/64, G05D 23/01
Мітки: насадка, керуюча, вентиля
