Hатяжhе пристосуваhhя для обв`язочhого дроту до обв`язочhої машиhи для hатягуваhhя обв`язочhого дроту кругом штабелю з сортового прокату з гострими кромками

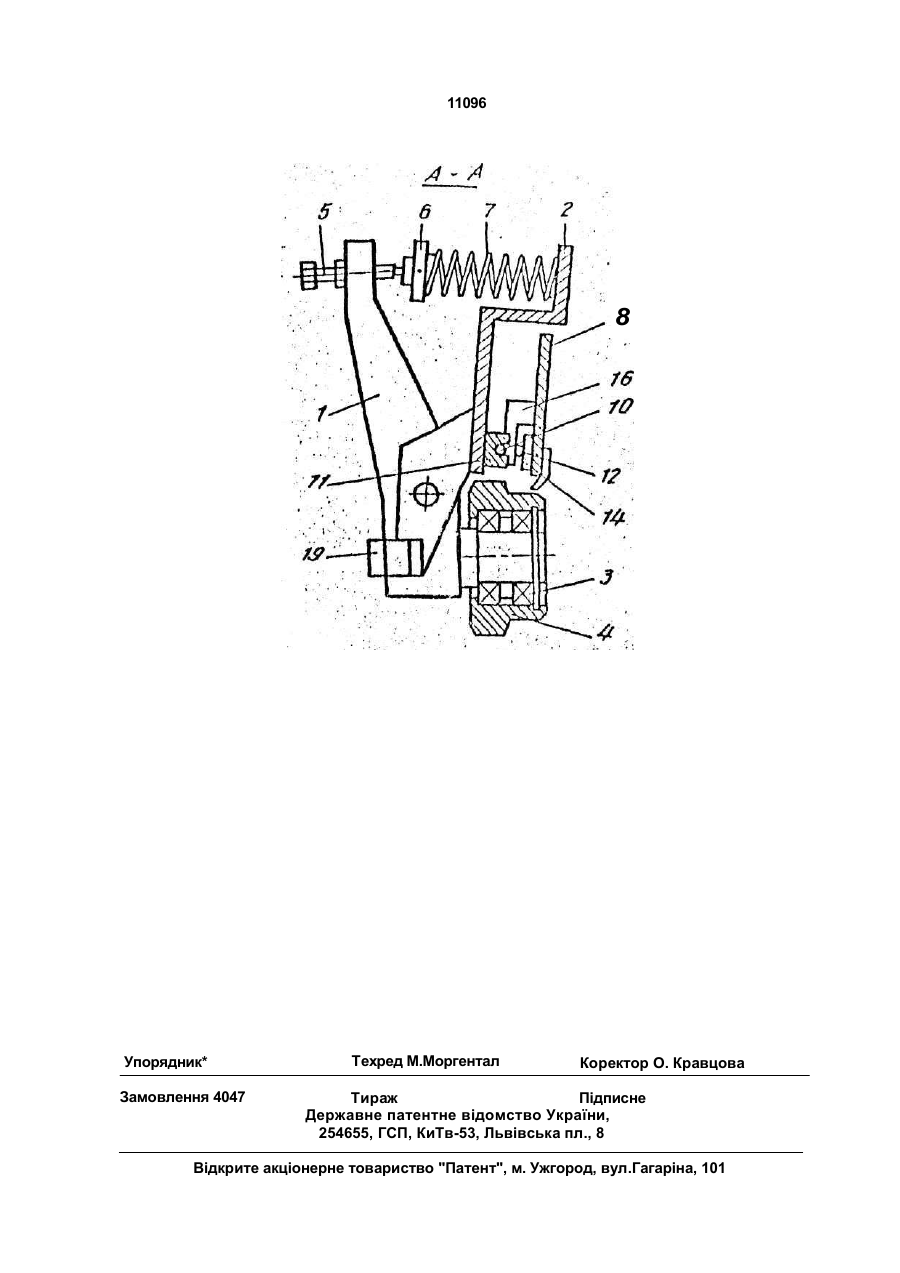

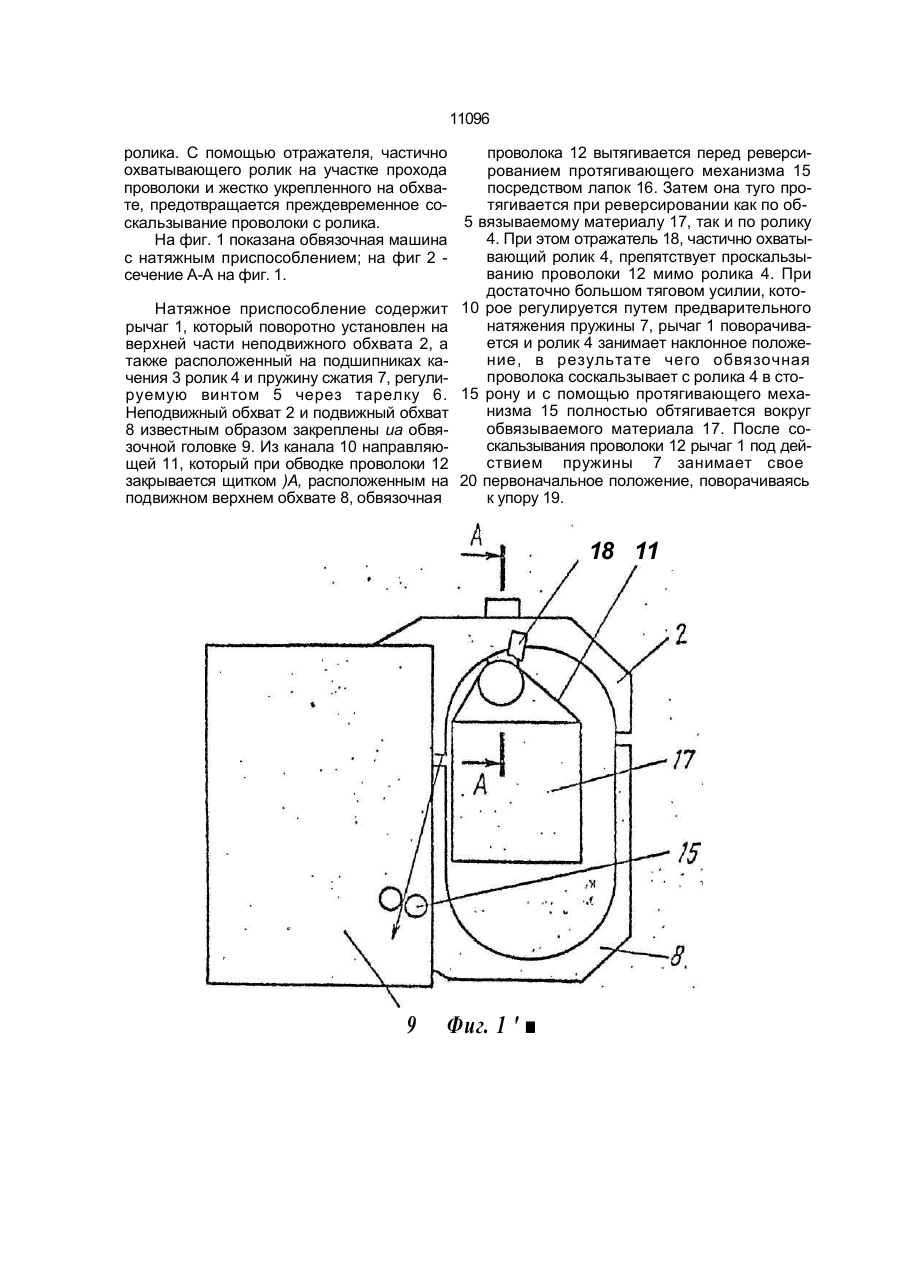

1. Натяжное приспособление для обвя зочной проволоки к прцвязочной машине для натягивания обвязочной проволоки вок руг штабеля из сортового проката с острыми кромками, содержащее неподвижный и по* движный обхват с направляющей, отлич а ю щ е е с я тем, что оно снабжено двуплечим рычагом, смонтированным на не* подвижном обхвате, одно из плеч которого подпружинено относительно последнего посредством пружины сжатия и закрепленного на рычаге тарельчатого упора, при этом на втором плече установлен ролик взаимодействия с обвязочной проволокой. Изобретение относится к натяжному приспособлению для обвязочной проволоки, которое используется в машинах для проволочной обвязки пакетов сортового проката, имеющих острые края. Такие обвязочные машины находят применение на сталепрокатных предприятиях. Цель изобретения - упрощение конструкции обвязочной машины и сокращение затрат времени на обвязку имеющих острые края пакетов из сортового проката, Тугая, плотно прилегающая обвязка должна обеспечить безопасность в обращении со связанными пакетами. Задача изобретения заключается в том, чтобы создать натяжное приспособление для обвязочной проволоки в обвязочных машинах, которое даже при обвязке имеющих острые края пакетов сортового проката со всех сторон штабеля гарантирует плотно прилегающую и тугую обвязку. Согласно изобретению эта задача решается тем, что внутри обхвата обвязочной машины установлен с возможностью вращения ролик таким образом, что проволока после выхода из направляющей сначала попадает на этот ролик. При этом ролик установлен на рычаге, который посредством предварительно натянутой пружины и тарелки удерживается с определенным усилием до тех пор, пока сила натяжения, которая в результате реверсирования действует на проходящую по ролику обвязочную проволоку, увеличится настолько, что она приводит к повороту рычага и, следовательно к соскальзыванию обвязочной проволоки с 2. Натяжное приспособление по п. 1, о т л и ч а ю щ е е с я тем, что оно снабжено отражателем, жестко установленным на неподвижном обхвате с частичным охватом ролика. С > о • о ON § о 11096 ролика. С помощью отражателя, частично проволока 12 вытягивается перед реверсиохватывающего ролик на участке прохода рованием протягивающего механизма 15 проволоки и жестко укрепленного на обхвапосредством лапок 16. Затем она туго протягивается при реверсировании как по обте, предотвращается преждевременное со5 вязываемому материалу 17, так и по ролику скальзывание проволоки с ролика. 4. При этом отражатель 18, частично охватыНа фиг. 1 показана обвязочная машина вающий ролик 4, препятствует проскальзыс натяжным приспособлением; на фиг 2 ванию проволоки 12 мимо ролика 4. При сечение А-А на фиг. 1. достаточно большом тяговом усилии, котоНатяжное приспособление содержит 10 рое регулируется путем предварительного натяжения пружины 7, рычаг 1 поворачиварычаг 1, который поворотно установлен на ется и ролик 4 занимает наклонное положеверхней части неподвижного обхвата 2, а ние, в результате чего обвязочная также расположенный на подшипниках капроволока соскальзывает с ролика 4 в сточения 3 ролик 4 и пружину сжатия 7, регулируемую винтом 5 через тарелку 6. 15 рону и с помощью протягивающего механизма 15 полностью обтягивается вокруг Неподвижный обхват 2 и подвижный обхват обвязываемого материала 17. После со8 известным образом закреплены иа обвяскальзывания проволоки 12 рычаг 1 под дейзочной головке 9. Из канала 10 направляюствием пружины 7 занимает свое щей 11, который при обводке проволоки 12 закрывается щитком )А, расположенным на 20 первоначальное положение, поворачиваясь подвижном верхнем обхвате 8, обвязочная к упору 19. 18 11 9 Фиг. 1 ' 11096 8 Упорядник* Замовлення 4047 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
