Ножиці для різання сортового прокату

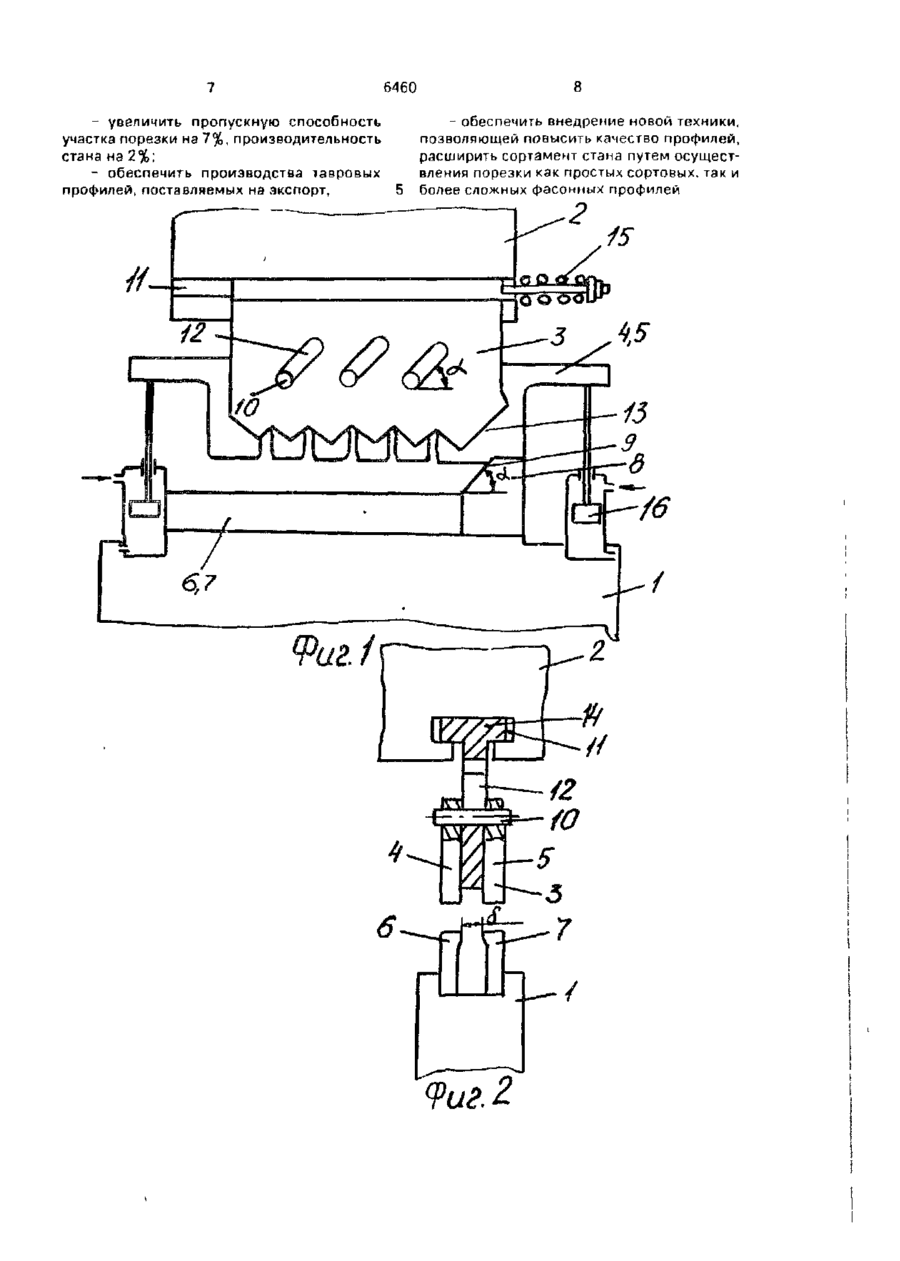

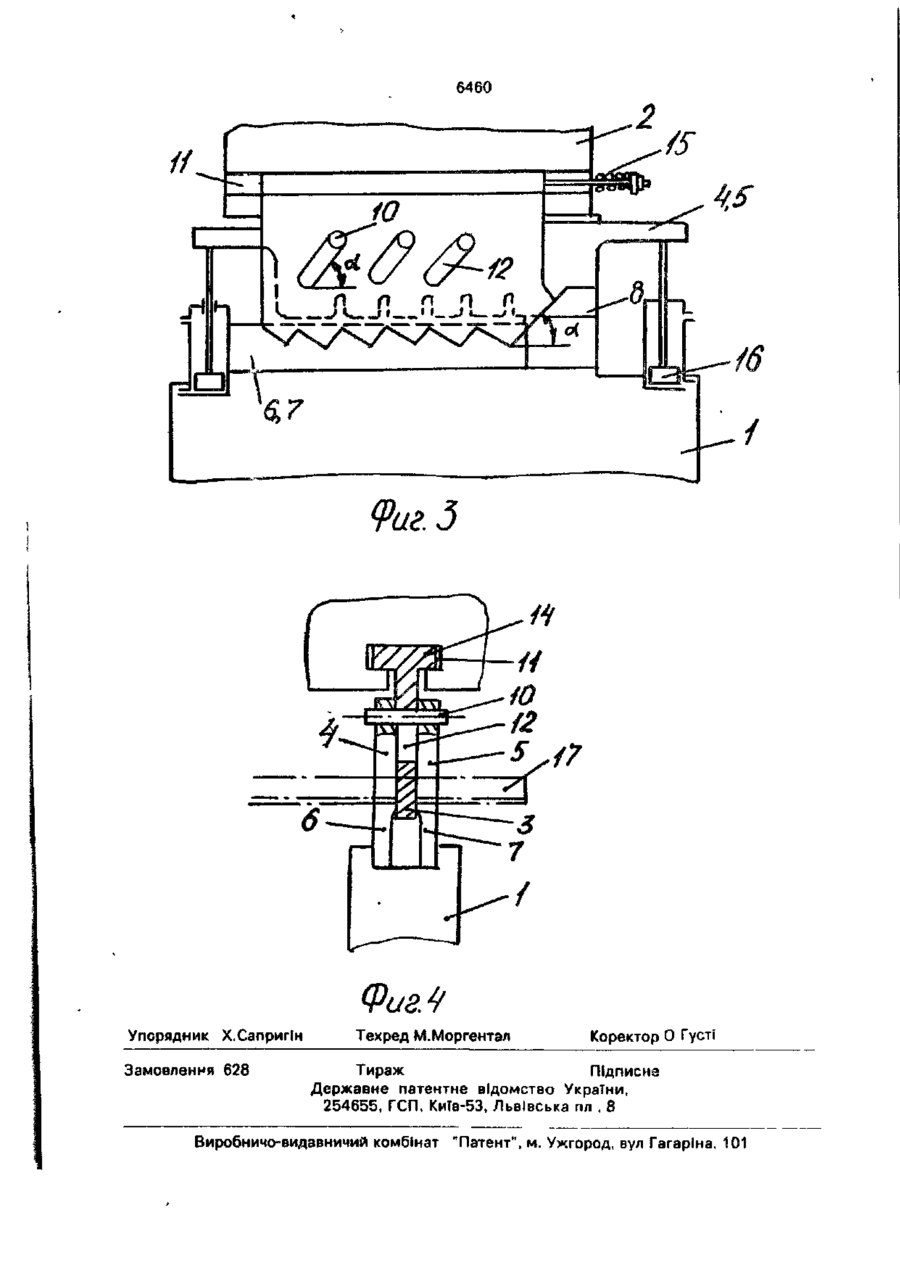

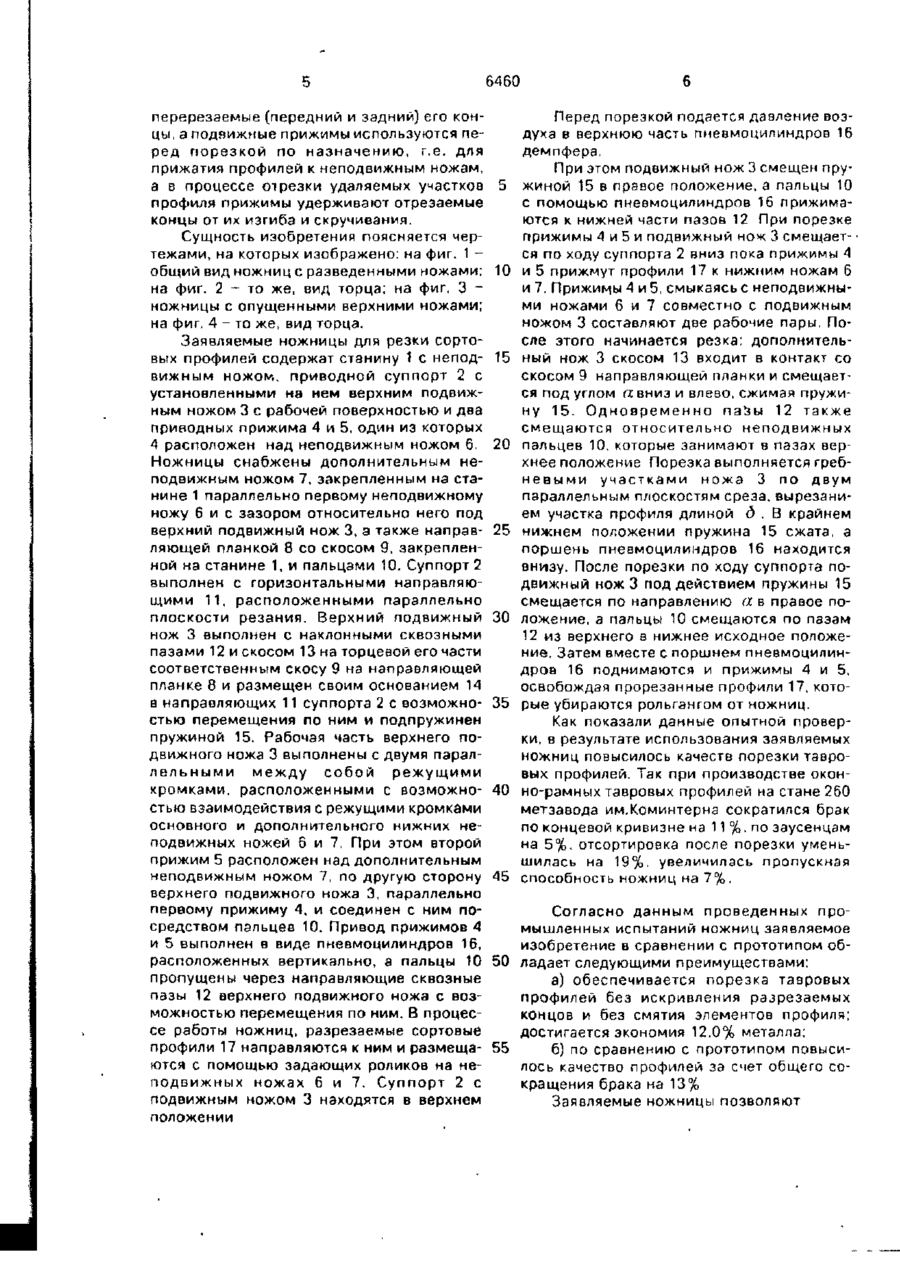

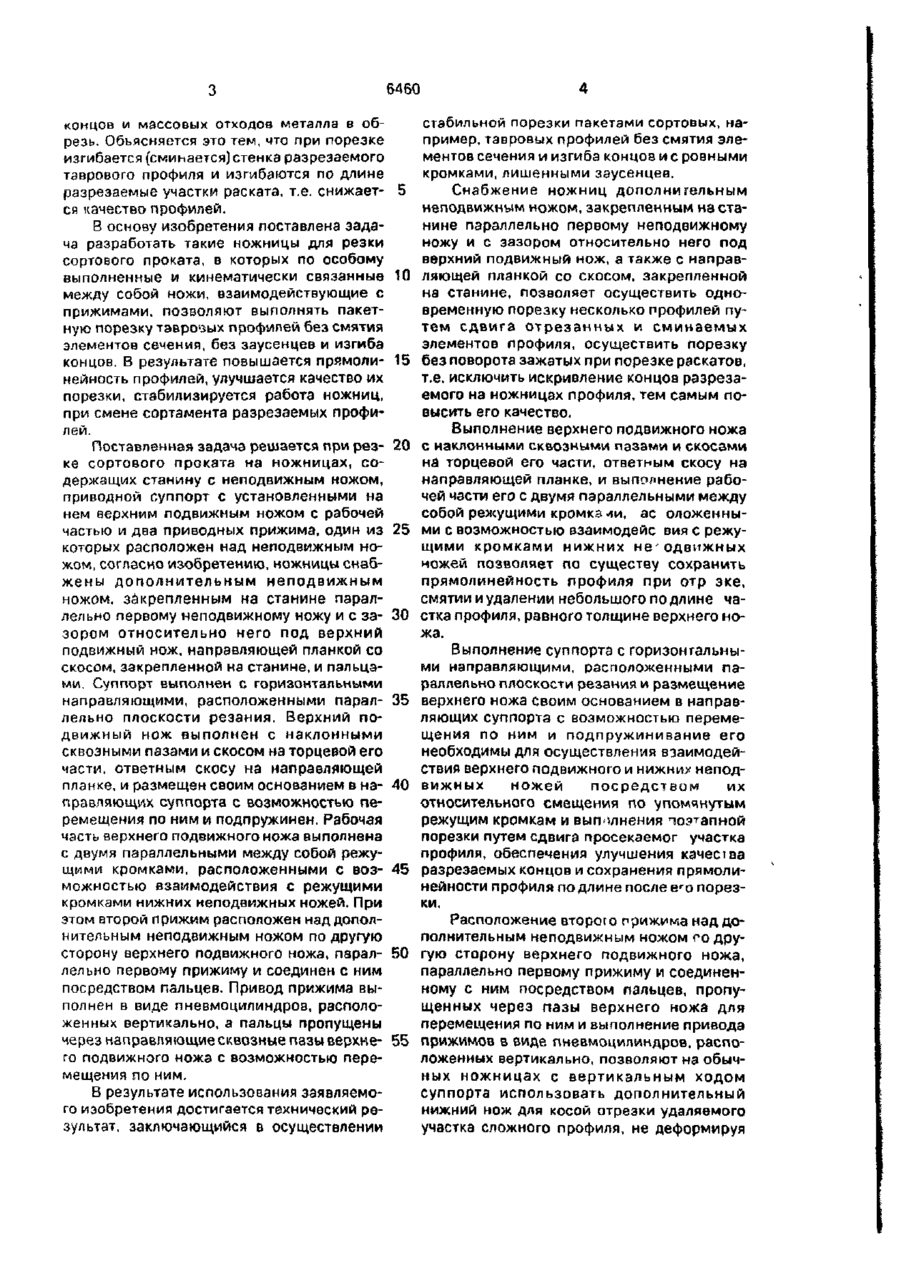

Ножницы для резки сортового проката, содержащие станину с неподвижным ножом, приводной суппорт с установленным на нем верхним подвижным ножом с рабочей частью и два приводных прижима, один из которых расположен над неподвижным ножом, о т л и ч а ю щ и е с я тем, что они снабжены дополнительным неподвижным ножом, закрепленным на станине парал лельно первому неподвижному кожу и с зазором относительно него под верхний подвижный нож, направляющей планкой со скосом, закрепленной на станине, и пальцами, суппорт выполнен с горизонтальными направляющими, расположенными параллельно плоскости резания, верхний подвижный нож выполнен с наклонными сквозными пазами и скосом на торцевой его части, ответным скосу на направляющей планке, размещен своим основанием в направляющих суппорта с возможностью перемещения по ним и подпружинен, а его рабочая часть выполнена с двумя параллельными между собой режущими кромками, расположенными с возможностью взаимодействия с режущими кромками нижних неподвижных ножей, при этом второй прижим расположен над дополнительным неподвижным ножом, по другую сторону верхнего подвижного ножа, параллельно первому прижиму, и соединен с ним посредством пальцев, привод прижимов выполнен в виде пневмоцилиндров, расположенных вертикально, а пальцы пропущены через направляющие сквозные пазы верхнего подвижного ножа с возможностью перемещения по ним. Изобретение относится к прокатному производству и может быть использовано при порезке сортового проката, преимущественно тавровых профилей. Известны выбранные в качестве прототипа ножницы для резки фасонного проката, содержащие станину с направляющими и нижним ножом, приводной суппорт с установленным на нем верхним подвижным но жом с рабочей частью, и два приводных прижима, один из которых расположен над неподвижным ножом [1] Ножницы позволяют повысить качество порезки швеллеров и дв/тавровых балок, в частности исключить смятие элементов такого проката, однако, не могут быть использованы для качественной порезки тавровых и других сложных профилей из-за смятия 6460 концов и массовых отходов металла в обрезь. Объясняется это тем, что при порезке изгибается (сминается)стенкэ разрезаемого таврового профиля и изгибаются по длине разрезаемые участки раската, т.е. снижает- 5 ся качество профилей. В основу изобретения поставлена задача разработать такие ножницы для резки сортового проката, в которых по особому выполненные и кинематически связанные 10 между собой ножи, взаимодействующие с прижимами, позволяют выполнять пакетную порезку тавровых профилей без смятия элементов сечения, без заусенцев и изгиба концов. В результате повышается прямоли- 15 нейность профилей, улучшается качество их порезки, стабилизируется работа ножниц, при смене сортамента разрезаемых профилей. Поставленная задача решается при рез- 20 ке сортового проката на ножницах, содержащих станину с неподвижным ножом, приводной суппорт с установленными на нем верхним подвижным ножом с рабочей частью и два приводных прижима, один из 25 которых расположен над неподвижным ножом, согласно изобретению, ножницы снабжены дополнительным неподвижным ножом, закрепленным на станине параллельно первому неподвижному ножу и с за- 30 зором относительно него под верхний подвижный нож, направляющей планкой со скосом, закрепленной на станине, и пальцами. Суппорт выполнен с горизонтальными направляющими, расположенными парал- 35 лельно плоскости резания. Верхний подвижный нож выполнен с наклонными сквозными пазами и скосом на торцевой его части, ответным скосу на направляющей планке, и размещен своим основанием в на- 40 правляющих суппорта с возможностью перемещения по ним и подпружинен. Рабочая часть верхнего подвижного ножа выполнена с двумя параллельными между собой режущими кромками, расположенными с воз- 45 можностью взаимодействия с режущими кромками нижних неподвижных ножей. При этом второй прижим расположен над дополнительным неподвижным ножом подругую сторону верхнего подвижного ножа, парал- 50 лельно первому прижиму и соединен с ним посредством пальцев. Привод прижима выполнен в виде пневмоцилиндров, расположенных вертикально, а пальцы пропущены через направляющие сквозные пазы верхне- 55 го подвижного ножа с возможностью перемещения по ним. В результате использования заявляемого изобретения достигается технический результат, заключающийся в осуществлении стабильной порезки пакетами сортовых, например, тавровых профилей без смятия элементов сечения иизгиба концов и с ровными кромками, лишенными заусенцев. Снабжение ножниц дополнительным неподвижным ножом, закрепленным на станине параллельно первому неподвижному ножу и с зазором относительно него под верхний подвижный нож, а также с направляющей планкой со скосом, закрепленной на станине, позволяет осуществить одновременную порезку несколько профилей путем сдвига отрезанных и сминаемых элементов профиля, осуществить порезку без поворота зажатых при порезке раскатов, т.е. исключить искривление концов разрезаемого на ножницах профиля, тем самым повысить его качество. Выполнение верхнего подвижного ножа с наклонными сквозными пазами и скосами на торцевой его части, ответным скосу на направляющей планке, и выполнение рабочей части его с двумя параллельными между собой режущими кромкз ии, ас оложенными с возможностью взаимодейс вия с режущими кромками нижних неподвижных чожей позволяет по существу сохранить прямолинейность профиля при отр зке, смятии и удалении небольшого по длине частка профиля, равного толщине верхнего ножа. Выполнение суппорта с горизонтальными направляющими, расположенными параллельно плоскости резания и размещение верхнего ножа своим основанием в направляющих суппорта с возможностью перемещения по ним и подпружинивание его необходимы для осуществления взаимодействия верхнего подвижного и нижних неподвижных ножей посредством их относительного смещения по упомянутым режущим кромкам и выполнения поэтапной порезки путем сдвига просекаемог участка профиля, обеспечения улучшения качества разрезаемых концов и сохранения прямолинейности профиля по длине после его порезки. Расположение второю прижима над дополнительным неподвижным ножом го другую сторону верхнего подвижного ножа, параллельно первому прижиму и соединенному с ним посредством пальцев, пропущенных через пазы верхнего ножа для перемещения по ним и выполнение привода прижимов в виде пневмоцилиндров, расположенных вертикально, позволяют на обычных ножницах с вертикальным ходом суппорта использовать дополнительный нижний нож для косой отрезки удаляемого участка сложного профиля, не деформируя 6460 перерезаемые (передний и задний) его концы, а подвижные прижимы используются перед порезкой по назначению, г.е. для прижатия профилей к неподвижным ножам, а в процессе отрезки удаляемых участков профиля прижимы удерживают отрезаемые концы от их изгиба и скручивания. Сущность изобретения поясняется чертежами, на которых изображено: на фиг. 1 общий вид ножниц с разведенными ножами; на фиг. 2 ~ то же, вид торца; на фиг. 3 ножницы с опущенными верхними ножами; на фиг. 4 - то же, вид торца. Заявляемые ножницы для резки сортовых профилей содержат станину 1 с неподвижным ножом, приводной суппорт 2 с установленными на нем верхним подвижным ножом 3 с рабочей поверхностью и два приводных прижима 4 и 5, один из которых 4 расположен над неподвижным ножом 6. Ножницы снабжены дополнительным неподвижным ножом 7, закрепленным на станине 1 параллельно первому неподвижному ножу б и с зазором относительно него под верхний подвижный нож 3, а также направляющей планкой 8 со скосом 9, закрепленной на станине 1, и пальцами 10. Суппорт 2 выполнен с горизонтальными направляющими 11, расположенными параллельно плоскости резания. Верхний подвижный нож 3 выполнен с наклонными сквозными пазами 12 и скосом 13 на торцевой его части соответственным скосу 9 на направляющей планке 8 и размещен своим основанием 14 в направляющих 11 суппорта 2 с возможностью перемещения по ним и подпружинен пружиной 15. Рабочая часть верхнего подвижного ножа 3 выполнены с двумя параллельными между собой режущими кромками, расположенными с возможностью взаимодействия с режущими кромками основного и дополнительного нижних неподвижных ножей б и 7. При этом второй прижим 5 расположен над дополнительным неподвижным ножом 7, по другую сторону верхнего подвижного ножа 3, параллельно первому прижиму 4, и соединен с ним посредством пальцев 10. Привод прижимов 4 и 5 выполнен в виде пневмоцилиндров 16, расположенных вертикально, а пальцы 10 пропущены через направляющие сквозные пазы 12 верхнего подвижного ножа с возможностью перемещения по ним. В процессе работы ножниц, разрезаемые сортовые профили 17 направляются к ним и размещаются с помощью задающих роликов на неподвижных ножах 6 и 7. Суппорт 2 с подвижным ножом 3 находятся в верхнем положении 5 10 15 20 25 30 35 Перед порезкой подается давление воздуха в верхнюю часть пневмоцилиндров 16 демпфера. При этом подвижный нож 3 смещен пружиной 15 вправое положение, а пальцы 10 с помощью пневмоцилиндров 16 прижимаются к нижней части пазов 12 При порезке прижимы 4 и 5 и подвижный нож 3 смещается по ходу суппорта 2 вниз пока прижимы А и 5 прижмут профили 17 к нижним ножам 6 и 7. Прижим.ы 4 и 5, смыкаясь с неподвижными ножами 6 и 7 совместно с подвижным ножом 3 составляют две рабочие пары. После этого начинается резка: дополнительный нож 3 скосом 13 входит в контакт со скосом 9 направляющей планки и смещается под углом а вниз и влево, сжимая пружину 15. О д н о в р е м е н н о пазы 12 также смещаются относительно неподвижных пальцев 10, которые занимают в пазах верхнее положение Порезка выполняется гребн е в ы м и у ч а с т к а м и н о ж а 3 по двум параллельным плоскостям среза, вырезанием участка профиля длиной д . В крайнем нижнем положении пружина 15 сжата, а поршень пневмоцилиндров 16 находится внизу. После порезки по ходу суппорта подвижный нож 3 под действием пружины 15 смещается по направлению а в правое положение, а пальцы 10 смещаются по пазам 12 из верхнего в нижнее исходное положение, Затем вместе с поршнем пневмоцилиндров 16 поднимаются и прижимы 4 и 5, освобождая прорезанные профили 17, которые убираются рольгангом от ножниц. Как показали данные опытной проверки, в результате использования заявляемых ножниц повысилось качеств порезки тавровых профилей. Так при производстве окон40 но-рамных тавровых профилей на стане 260 метзавода им.Коминтерна сократился брак по концевой кривизне на 11 %, по заусенцам на 5%, отсортировка после порезки уменьшилась на 19%, увеличилась пропускная 45 способность ножниц на 7%. Согласно данным проведенных промышленных испытаний ножниц заявляемое 50 изобретение в сравнении с прототипом обладает следующими преимуществами: а) обеспечивается порезка тавровых профилей без искривления разрезаемых концов и без смятия элементов профиля; 55 достигается экономия 12,0% металла; б) по сравнению с прототипом повысилось качество профилей за счет общего сокращения брака на 13% Заявляемые ножницы позволяют 6460 - увеличить пропускную способность участка порезки на 7%, производительность стана на 2%; - обеспечить производства тавровых профилей, поставляемых на .экспорт, 8 - обеспечить внедрение новой техники, позволяющей повысить качество профилей, расширить сортамент стана путем осуществления порезки как простых сортовых, так и более сложных фасонных профилей І5
