Пристрій для лазерного опромінення із сканером

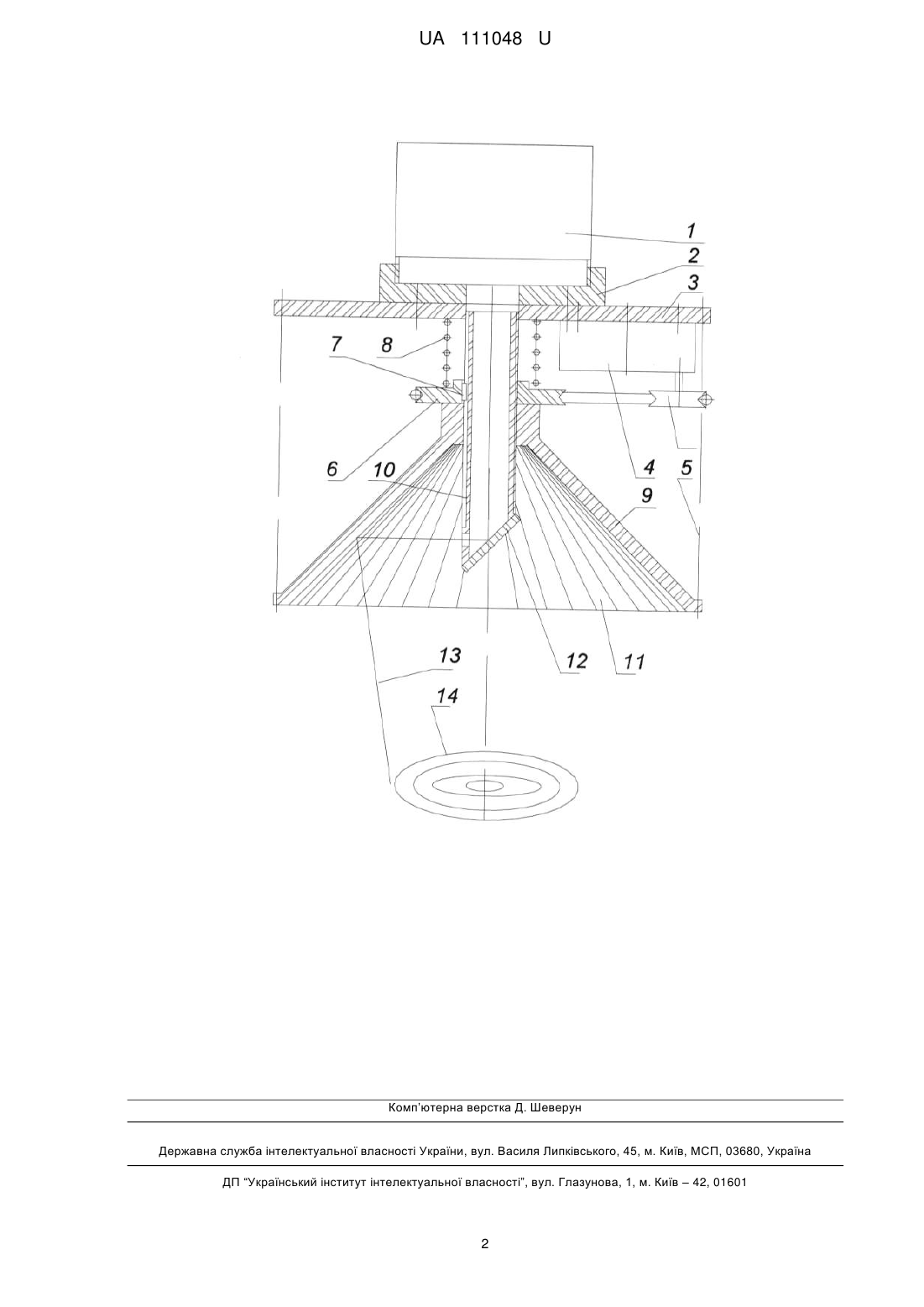

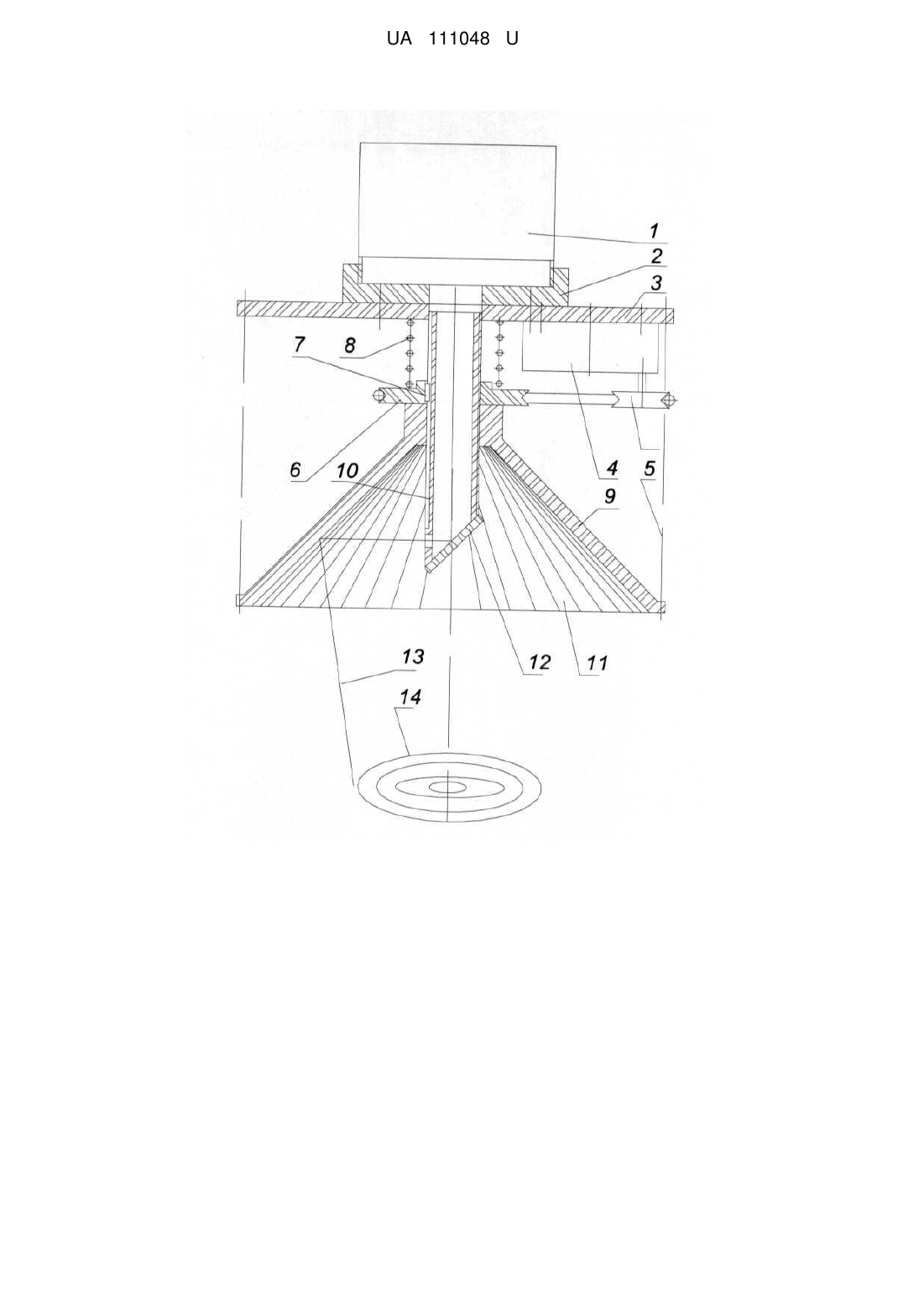

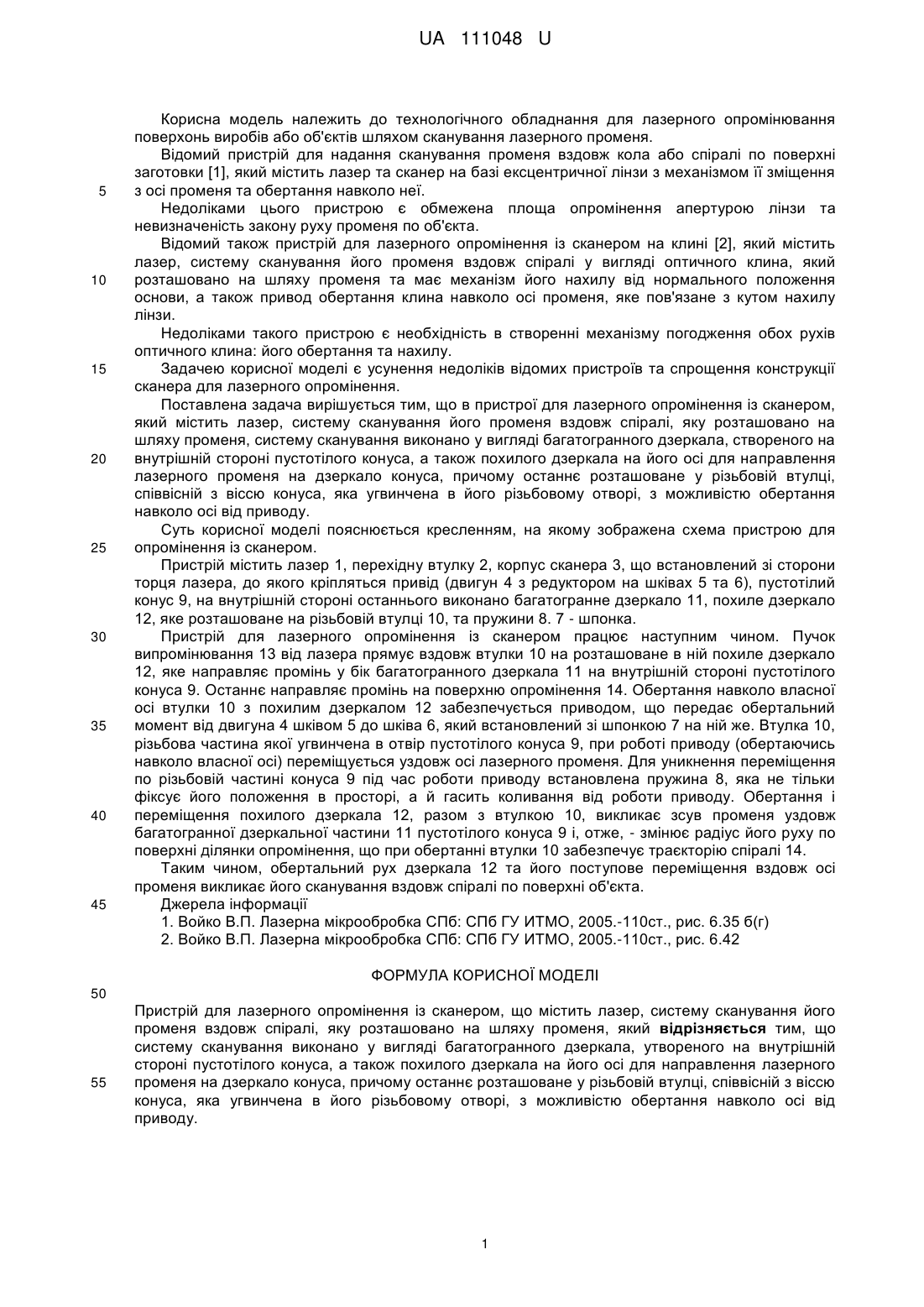

Реферат: Пристрій для лазерного опромінення із сканером, що містить лазер, систему сканування його променя вздовж спіралі, яку розташовано на шляху променя. Систему сканування виконано у вигляді багатогранного дзеркала, утвореного на внутрішній стороні пустотілого конуса, а також похилого дзеркала на його осі для направлення лазерного променя на дзеркало конуса, причому останнє розташоване у різьбовій втулці, співвісній з віссю конуса, яка угвинчена в його різьбовому отворі, з можливістю обертанні навколо осі від приводу. UA 111048 U (54) ПРИСТРІЙ ДЛЯ ЛАЗЕРНОГО ОПРОМІНЕННЯ ІЗ СКАНЕРОМ UA 111048 U UA 111048 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до технологічного обладнання для лазерного опромінювання поверхонь виробів або об'єктів шляхом сканування лазерного променя. Відомий пристрій для надання сканування променя вздовж кола або спіралі по поверхні заготовки [1], який містить лазер та сканер на базі ексцентричної лінзи з механізмом її зміщення з осі променя та обертання навколо неї. Недоліками цього пристрою є обмежена площа опромінення апертурою лінзи та невизначеність закону руху променя по об'єкта. Відомий також пристрій для лазерного опромінення із сканером на клині [2], який містить лазер, систему сканування його променя вздовж спіралі у вигляді оптичного клина, який розташовано на шляху променя та має механізм його нахилу від нормального положення основи, а також привод обертання клина навколо осі променя, яке пов'язане з кутом нахилу лінзи. Недоліками такого пристрою є необхідність в створенні механізму погодження обох рухів оптичного клина: його обертання та нахилу. Задачею корисної моделі є усунення недоліків відомих пристроїв та спрощення конструкції сканера для лазерного опромінення. Поставлена задача вирішується тим, що в пристрої для лазерного опромінення із сканером, який містить лазер, систему сканування його променя вздовж спіралі, яку розташовано на шляху променя, систему сканування виконано у вигляді багатогранного дзеркала, створеного на внутрішній стороні пустотілого конуса, а також похилого дзеркала на його осі для направлення лазерного променя на дзеркало конуса, причому останнє розташоване у різьбовій втулці, співвісній з віссю конуса, яка угвинчена в його різьбовому отворі, з можливістю обертання навколо осі від приводу. Суть корисної моделі пояснюється кресленням, на якому зображена схема пристрою для опромінення із сканером. Пристрій містить лазер 1, перехідну втулку 2, корпус сканера 3, що встановлений зі сторони торця лазера, до якого кріпляться привід (двигун 4 з редуктором на шківах 5 та 6), пустотілий конус 9, на внутрішній стороні останнього виконано багатогранне дзеркало 11, похиле дзеркало 12, яке розташоване на різьбовій втулці 10, та пружини 8. 7 - шпонка. Пристрій для лазерного опромінення із сканером працює наступним чином. Пучок випромінювання 13 від лазера прямує вздовж втулки 10 на розташоване в ній похиле дзеркало 12, яке направляє промінь у бік багатогранного дзеркала 11 на внутрішній стороні пустотілого конуса 9. Останнє направляє промінь на поверхню опромінення 14. Обертання навколо власної осі втулки 10 з похилим дзеркалом 12 забезпечується приводом, що передає обертальний момент від двигуна 4 шківом 5 до шківа 6, який встановлений зі шпонкою 7 на ній же. Втулка 10, різьбова частина якої угвинчена в отвір пустотілого конуса 9, при роботі приводу (обертаючись навколо власної осі) переміщується уздовж осі лазерного променя. Для уникнення переміщення по різьбовій частині конуса 9 під час роботи приводу встановлена пружина 8, яка не тільки фіксує його положення в просторі, а й гасить коливання від роботи приводу. Обертання і переміщення похилого дзеркала 12, разом з втулкою 10, викликає зсув променя уздовж багатогранної дзеркальної частини 11 пустотілого конуса 9 і, отже, - змінює радіус його руху по поверхні ділянки опромінення, що при обертанні втулки 10 забезпечує траєкторію спіралі 14. Таким чином, обертальний рух дзеркала 12 та його поступове переміщення вздовж осі променя викликає його сканування вздовж спіралі по поверхні об'єкта. Джерела інформації 1. Войко В.П. Лазерна мікрообробка СПб: СПб ГУ ИТМО, 2005.-110ст., рис. 6.35 б(г) 2. Войко В.П. Лазерна мікрообробка СПб: СПб ГУ ИТМО, 2005.-110ст., рис. 6.42 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пристрій для лазерного опромінення із сканером, що містить лазер, систему сканування його променя вздовж спіралі, яку розташовано на шляху променя, який відрізняється тим, що систему сканування виконано у вигляді багатогранного дзеркала, утвореного на внутрішній стороні пустотілого конуса, а також похилого дзеркала на його осі для направлення лазерного променя на дзеркало конуса, причому останнє розташоване у різьбовій втулці, співвісній з віссю конуса, яка угвинчена в його різьбовому отворі, з можливістю обертання навколо осі від приводу. 1 UA 111048 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
