Кабель нагрівальний

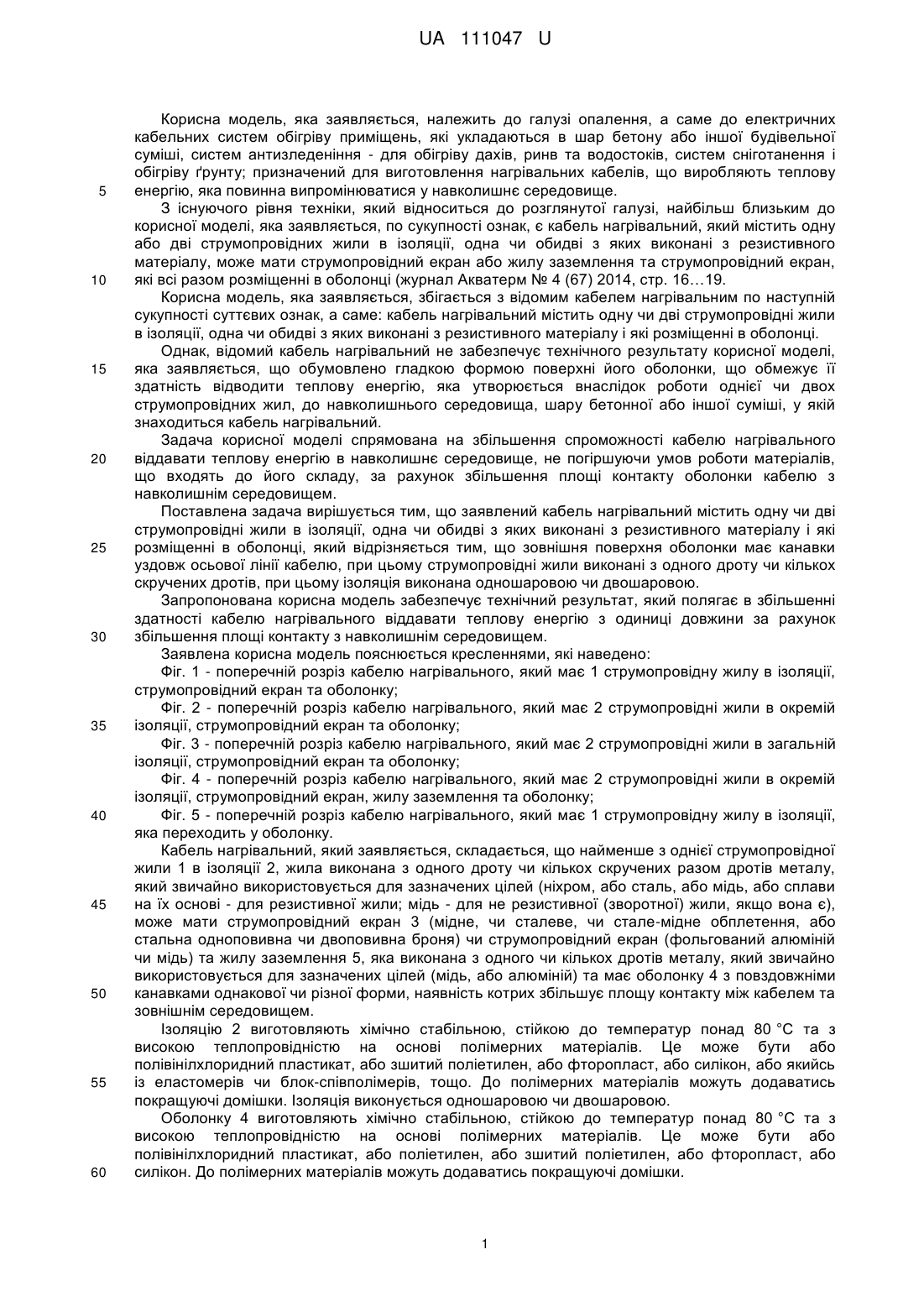

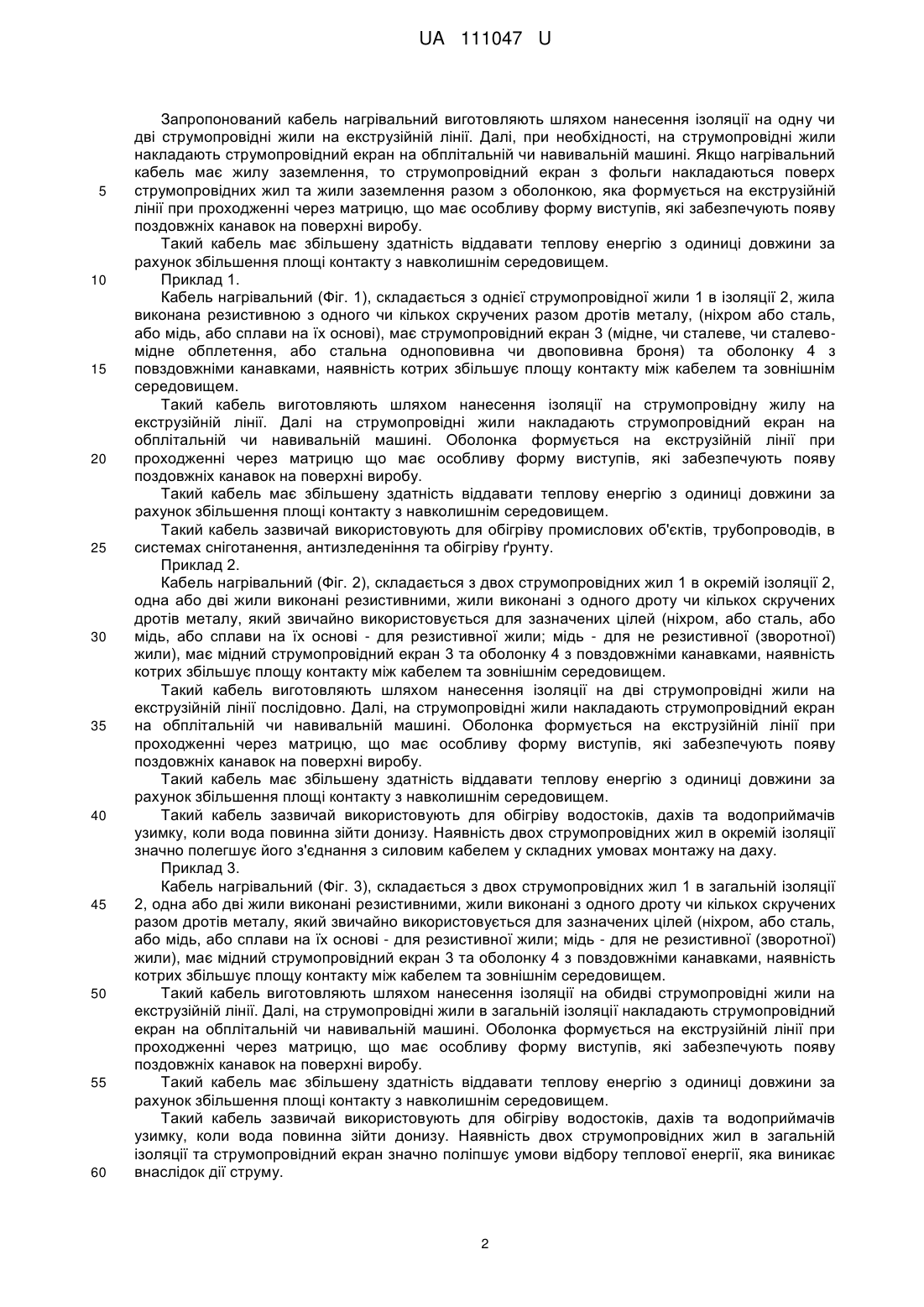

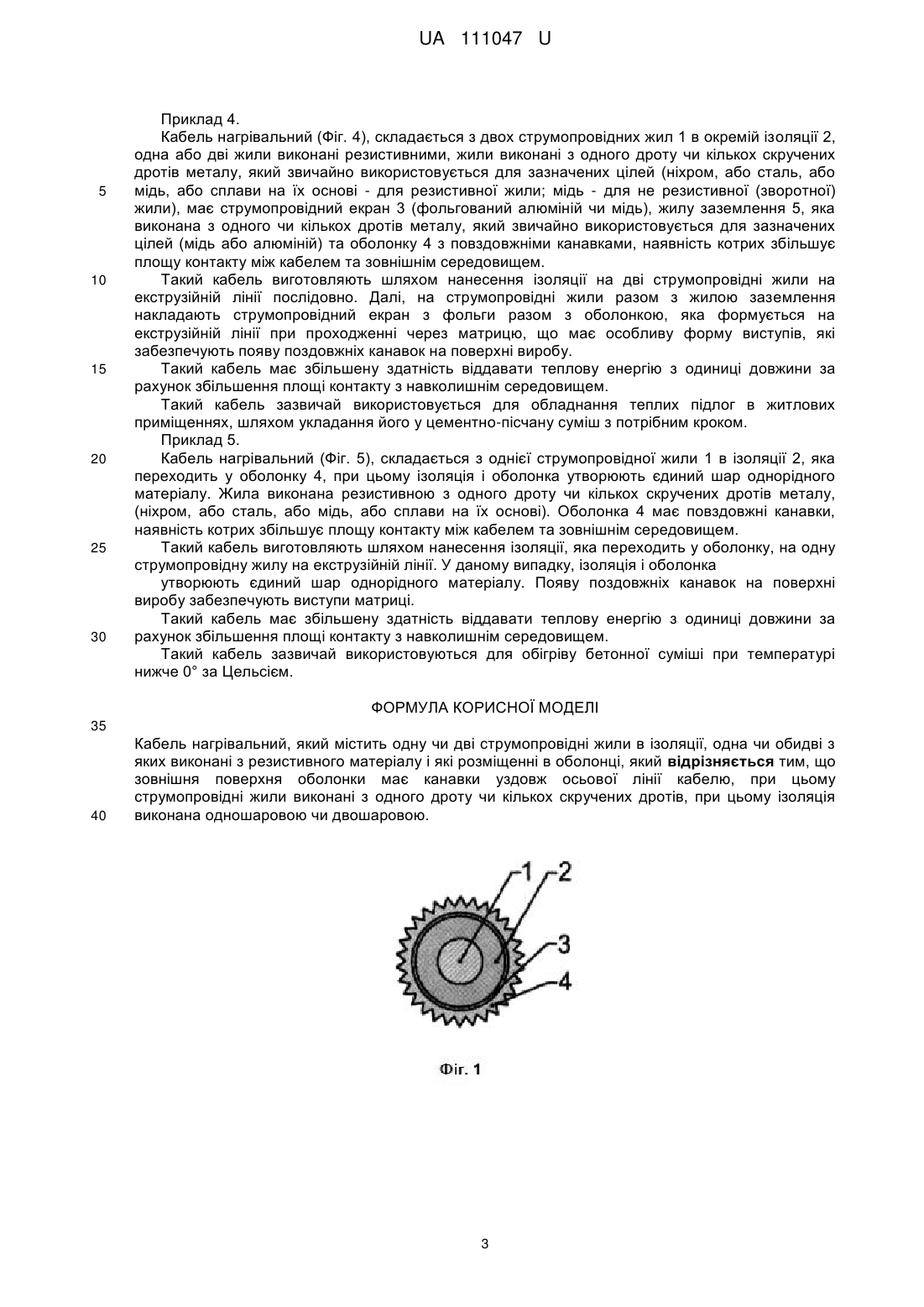

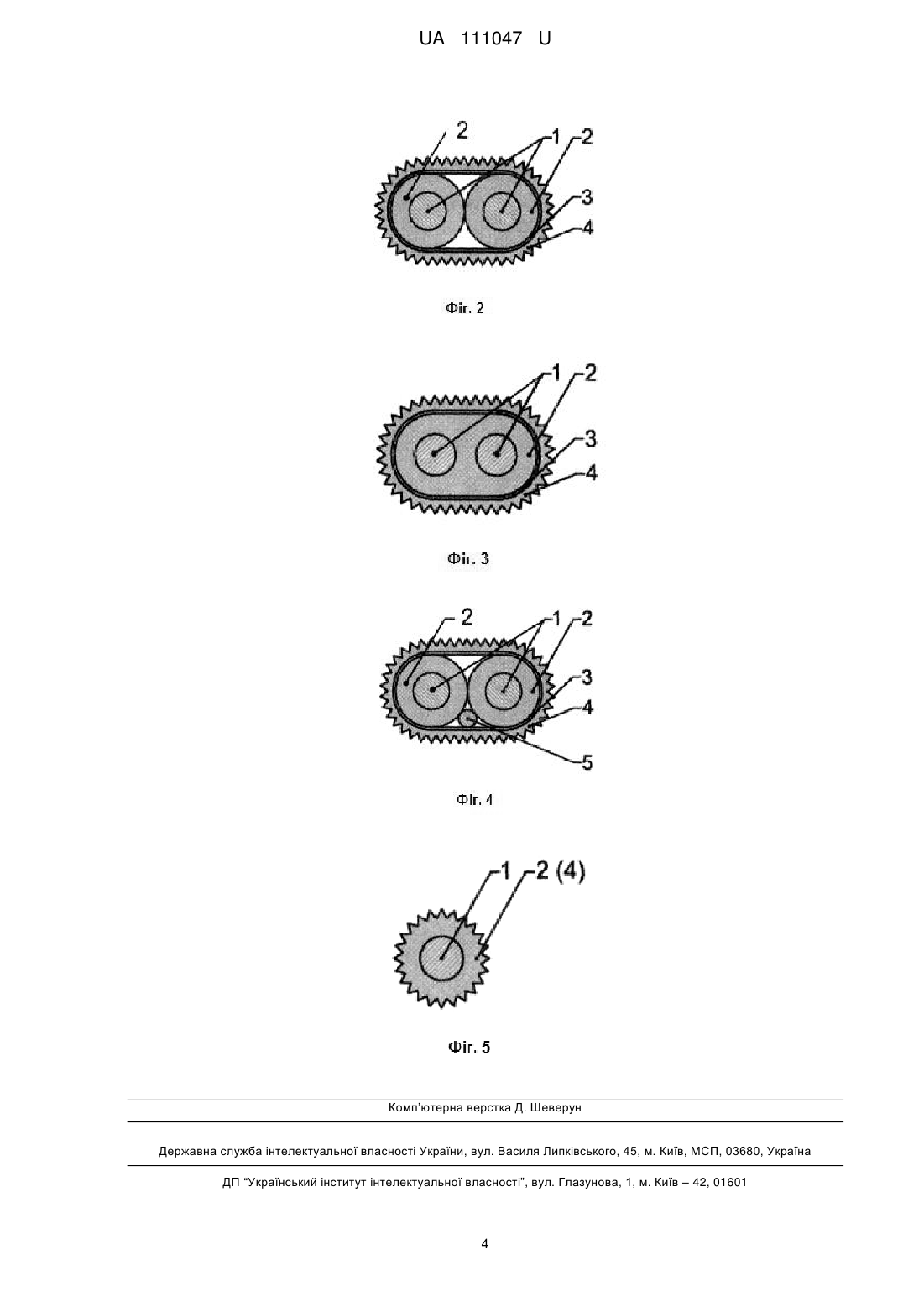

Реферат: Кабель нагрівальний містить одну чи дві струмопровідні жили в ізоляції, одна чи обидві з яких виконані з резистивного матеріалу і які розміщенні в оболонці. Зовнішня поверхня оболонки має канавки уздовж осьової лінії кабелю. При цьому струмопровідні жили виконані з одного дроту чи кількох скручених дротів. Ізоляція виконана одношаровою чи двошаровою. UA 111047 U (12) UA 111047 U UA 111047 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до галузі опалення, а саме до електричних кабельних систем обігріву приміщень, які укладаються в шар бетону або іншої будівельної суміші, систем антизледеніння - для обігріву дахів, ринв та водостоків, систем сніготанення і обігріву ґрунту; призначений для виготовлення нагрівальних кабелів, що виробляють теплову енергію, яка повинна випромінюватися у навколишнє середовище. З існуючого рівня техніки, який відноситься до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є кабель нагрівальний, який містить одну або дві струмопровідних жили в ізоляції, одна чи обидві з яких виконані з резистивного матеріалу, може мати струмопровідний екран або жилу заземлення та струмопровідний екран, які всі разом розміщенні в оболонці (журнал Акватерм № 4 (67) 2014, стр. 16…19. Корисна модель, яка заявляється, збігається з відомим кабелем нагрівальним по наступній сукупності суттєвих ознак, а саме: кабель нагрівальний містить одну чи дві струмопровідні жили в ізоляції, одна чи обидві з яких виконані з резистивного матеріалу і які розміщенні в оболонці. Однак, відомий кабель нагрівальний не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено гладкою формою поверхні його оболонки, що обмежує її здатність відводити теплову енергію, яка утворюється внаслідок роботи однієї чи двох струмопровідних жил, до навколишнього середовища, шару бетонної або іншої суміші, у якій знаходиться кабель нагрівальний. Задача корисної моделі спрямована на збільшення спроможності кабелю нагрівального віддавати теплову енергію в навколишнє середовище, не погіршуючи умов роботи матеріалів, що входять до його складу, за рахунок збільшення площі контакту оболонки кабелю з навколишнім середовищем. Поставлена задача вирішується тим, що заявлений кабель нагрівальний містить одну чи дві струмопровідні жили в ізоляції, одна чи обидві з яких виконані з резистивного матеріалу і які розміщенні в оболонці, який відрізняється тим, що зовнішня поверхня оболонки має канавки уздовж осьової лінії кабелю, при цьому струмопровідні жили виконані з одного дроту чи кількох скручених дротів, при цьому ізоляція виконана одношаровою чи двошаровою. Запропонована корисна модель забезпечує технічний результат, який полягає в збільшенні здатності кабелю нагрівального віддавати теплову енергію з одиниці довжини за рахунок збільшення площі контакту з навколишнім середовищем. Заявлена корисна модель пояснюється кресленнями, які наведено: Фіг. 1 - поперечній розріз кабелю нагрівального, який має 1 струмопровідну жилу в ізоляції, струмопровідний екран та оболонку; Фіг. 2 - поперечній розріз кабелю нагрівального, який має 2 струмопровідні жили в окремій ізоляції, струмопровідний екран та оболонку; Фіг. 3 - поперечній розріз кабелю нагрівального, який має 2 струмопровідні жили в загальній ізоляції, струмопровідний екран та оболонку; Фіг. 4 - поперечній розріз кабелю нагрівального, який має 2 струмопровідні жили в окремій ізоляції, струмопровідний екран, жилу заземлення та оболонку; Фіг. 5 - поперечній розріз кабелю нагрівального, який має 1 струмопровідну жилу в ізоляції, яка переходить у оболонку. Кабель нагрівальний, який заявляється, складається, що найменше з однієї струмопровідної жили 1 в ізоляції 2, жила виконана з одного дроту чи кількох скручених разом дротів металу, який звичайно використовується для зазначених цілей (ніхром, або сталь, або мідь, або сплави на їх основі - для резистивної жили; мідь - для не резистивної (зворотної) жили, якщо вона є), може мати струмопровідний екран 3 (мідне, чи сталеве, чи стале-мідне обплетення, або стальна одноповивна чи двоповивна броня) чи струмопровідний екран (фольгований алюміній чи мідь) та жилу заземлення 5, яка виконана з одного чи кількох дротів металу, який звичайно використовується для зазначених цілей (мідь, або алюміній) та має оболонку 4 з повздовжніми канавками однакової чи різної форми, наявність котрих збільшує площу контакту між кабелем та зовнішнім середовищем. Ізоляцію 2 виготовляють хімічно стабільною, стійкою до температур понад 80 °C та з високою теплопровідністю на основі полімерних матеріалів. Це може бути або полівінілхлоридний пластикат, або зшитий поліетилен, або фторопласт, або силікон, або якийсь із еластомерів чи блок-співполімерів, тощо. До полімерних матеріалів можуть додаватись покращуючі домішки. Ізоляція виконується одношаровою чи двошаровою. Оболонку 4 виготовляють хімічно стабільною, стійкою до температур понад 80 °C та з високою теплопровідністю на основі полімерних матеріалів. Це може бути або полівінілхлоридний пластикат, або поліетилен, або зшитий поліетилен, або фторопласт, або силікон. До полімерних матеріалів можуть додаватись покращуючі домішки. 1 UA 111047 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований кабель нагрівальний виготовляють шляхом нанесення ізоляції на одну чи дві струмопровідні жили на екструзійній лінії. Далі, при необхідності, на струмопровідні жили накладають струмопровідний екран на обплітальній чи навивальній машині. Якщо нагрівальний кабель має жилу заземлення, то струмопровідний екран з фольги накладаються поверх струмопровідних жил та жили заземлення разом з оболонкою, яка формується на екструзійній лінії при проходженні через матрицю, що має особливу форму виступів, які забезпечують появу поздовжніх канавок на поверхні виробу. Такий кабель має збільшену здатність віддавати теплову енергію з одиниці довжини за рахунок збільшення площі контакту з навколишнім середовищем. Приклад 1. Кабель нагрівальний (Фіг. 1), складається з однієї струмопровідної жили 1 в ізоляції 2, жила виконана резистивною з одного чи кількох скручених разом дротів металу, (ніхром або сталь, або мідь, або сплави на їх основі), має струмопровідний екран 3 (мідне, чи сталеве, чи сталевомідне обплетення, або стальна одноповивна чи двоповивна броня) та оболонку 4 з повздовжніми канавками, наявність котрих збільшує площу контакту між кабелем та зовнішнім середовищем. Такий кабель виготовляють шляхом нанесення ізоляції на струмопровідну жилу на екструзійній лінії. Далі на струмопровідні жили накладають струмопровідний екран на обплітальній чи навивальній машині. Оболонка формується на екструзійній лінії при проходженні через матрицю що має особливу форму виступів, які забезпечують появу поздовжніх канавок на поверхні виробу. Такий кабель має збільшену здатність віддавати теплову енергію з одиниці довжини за рахунок збільшення площі контакту з навколишнім середовищем. Такий кабель зазвичай використовують для обігріву промислових об'єктів, трубопроводів, в системах сніготанення, антизледеніння та обігріву ґрунту. Приклад 2. Кабель нагрівальний (Фіг. 2), складається з двох струмопровідних жил 1 в окремій ізоляції 2, одна або дві жили виконані резистивними, жили виконані з одного дроту чи кількох скручених дротів металу, який звичайно використовується для зазначених цілей (ніхром, або сталь, або мідь, або сплави на їх основі - для резистивної жили; мідь - для не резистивної (зворотної) жили), має мідний струмопровідний екран 3 та оболонку 4 з повздовжніми канавками, наявність котрих збільшує площу контакту між кабелем та зовнішнім середовищем. Такий кабель виготовляють шляхом нанесення ізоляції на дві струмопровідні жили на екструзійній лінії послідовно. Далі, на струмопровідні жили накладають струмопровідний екран на обплітальній чи навивальній машині. Оболонка формується на екструзійній лінії при проходженні через матрицю, що має особливу форму виступів, які забезпечують появу поздовжніх канавок на поверхні виробу. Такий кабель має збільшену здатність віддавати теплову енергію з одиниці довжини за рахунок збільшення площі контакту з навколишнім середовищем. Такий кабель зазвичай використовують для обігріву водостоків, дахів та водоприймачів узимку, коли вода повинна зійти донизу. Наявність двох струмопровідних жил в окремій ізоляції значно полегшує його з'єднання з силовим кабелем у складних умовах монтажу на даху. Приклад 3. Кабель нагрівальний (Фіг. 3), складається з двох струмопровідних жил 1 в загальній ізоляції 2, одна або дві жили виконані резистивними, жили виконані з одного дроту чи кількох скручених разом дротів металу, який звичайно використовується для зазначених цілей (ніхром, або сталь, або мідь, або сплави на їх основі - для резистивної жили; мідь - для не резистивної (зворотної) жили), має мідний струмопровідний екран 3 та оболонку 4 з повздовжніми канавками, наявність котрих збільшує площу контакту між кабелем та зовнішнім середовищем. Такий кабель виготовляють шляхом нанесення ізоляції на обидві струмопровідні жили на екструзійній лінії. Далі, на струмопровідні жили в загальній ізоляції накладають струмопровідний екран на обплітальній чи навивальній машині. Оболонка формується на екструзійній лінії при проходженні через матрицю, що має особливу форму виступів, які забезпечують появу поздовжніх канавок на поверхні виробу. Такий кабель має збільшену здатність віддавати теплову енергію з одиниці довжини за рахунок збільшення площі контакту з навколишнім середовищем. Такий кабель зазвичай використовують для обігріву водостоків, дахів та водоприймачів узимку, коли вода повинна зійти донизу. Наявність двох струмопровідних жил в загальній ізоляції та струмопровідний екран значно поліпшує умови відбору теплової енергії, яка виникає внаслідок дії струму. 2 UA 111047 U 5 10 15 20 25 30 Приклад 4. Кабель нагрівальний (Фіг. 4), складається з двох струмопровідних жил 1 в окремій ізоляції 2, одна або дві жили виконані резистивними, жили виконані з одного дроту чи кількох скручених дротів металу, який звичайно використовується для зазначених цілей (ніхром, або сталь, або мідь, або сплави на їх основі - для резистивної жили; мідь - для не резистивної (зворотної) жили), має струмопровідний екран 3 (фольгований алюміній чи мідь), жилу заземлення 5, яка виконана з одного чи кількох дротів металу, який звичайно використовується для зазначених цілей (мідь або алюміній) та оболонку 4 з повздовжніми канавками, наявність котрих збільшує площу контакту між кабелем та зовнішнім середовищем. Такий кабель виготовляють шляхом нанесення ізоляції на дві струмопровідні жили на екструзійній лінії послідовно. Далі, на струмопровідні жили разом з жилою заземлення накладають струмопровідний екран з фольги разом з оболонкою, яка формується на екструзійній лінії при проходженні через матрицю, що має особливу форму виступів, які забезпечують появу поздовжніх канавок на поверхні виробу. Такий кабель має збільшену здатність віддавати теплову енергію з одиниці довжини за рахунок збільшення площі контакту з навколишнім середовищем. Такий кабель зазвичай використовується для обладнання теплих підлог в житлових приміщеннях, шляхом укладання його у цементно-пісчану суміш з потрібним кроком. Приклад 5. Кабель нагрівальний (Фіг. 5), складається з однієї струмопровідної жили 1 в ізоляції 2, яка переходить у оболонку 4, при цьому ізоляція і оболонка утворюють єдиний шар однорідного матеріалу. Жила виконана резистивною з одного дроту чи кількох скручених дротів металу, (ніхром, або сталь, або мідь, або сплави на їх основі). Оболонка 4 має повздовжні канавки, наявність котрих збільшує площу контакту між кабелем та зовнішнім середовищем. Такий кабель виготовляють шляхом нанесення ізоляції, яка переходить у оболонку, на одну струмопровідну жилу на екструзійній лінії. У даному випадку, ізоляція і оболонка утворюють єдиний шар однорідного матеріалу. Появу поздовжніх канавок на поверхні виробу забезпечують виступи матриці. Такий кабель має збільшену здатність віддавати теплову енергію з одиниці довжини за рахунок збільшення площі контакту з навколишнім середовищем. Такий кабель зазвичай використовуються для обігріву бетонної суміші при температурі нижче 0° за Цельсієм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Кабель нагрівальний, який містить одну чи дві струмопровідні жили в ізоляції, одна чи обидві з яких виконані з резистивного матеріалу і які розміщенні в оболонці, який відрізняється тим, що зовнішня поверхня оболонки має канавки уздовж осьової лінії кабелю, при цьому струмопровідні жили виконані з одного дроту чи кількох скручених дротів, при цьому ізоляція виконана одношаровою чи двошаровою. 3 UA 111047 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
