Сировинна суміш для виготовлення безвипалювальних водостійких глиношлакових виробів

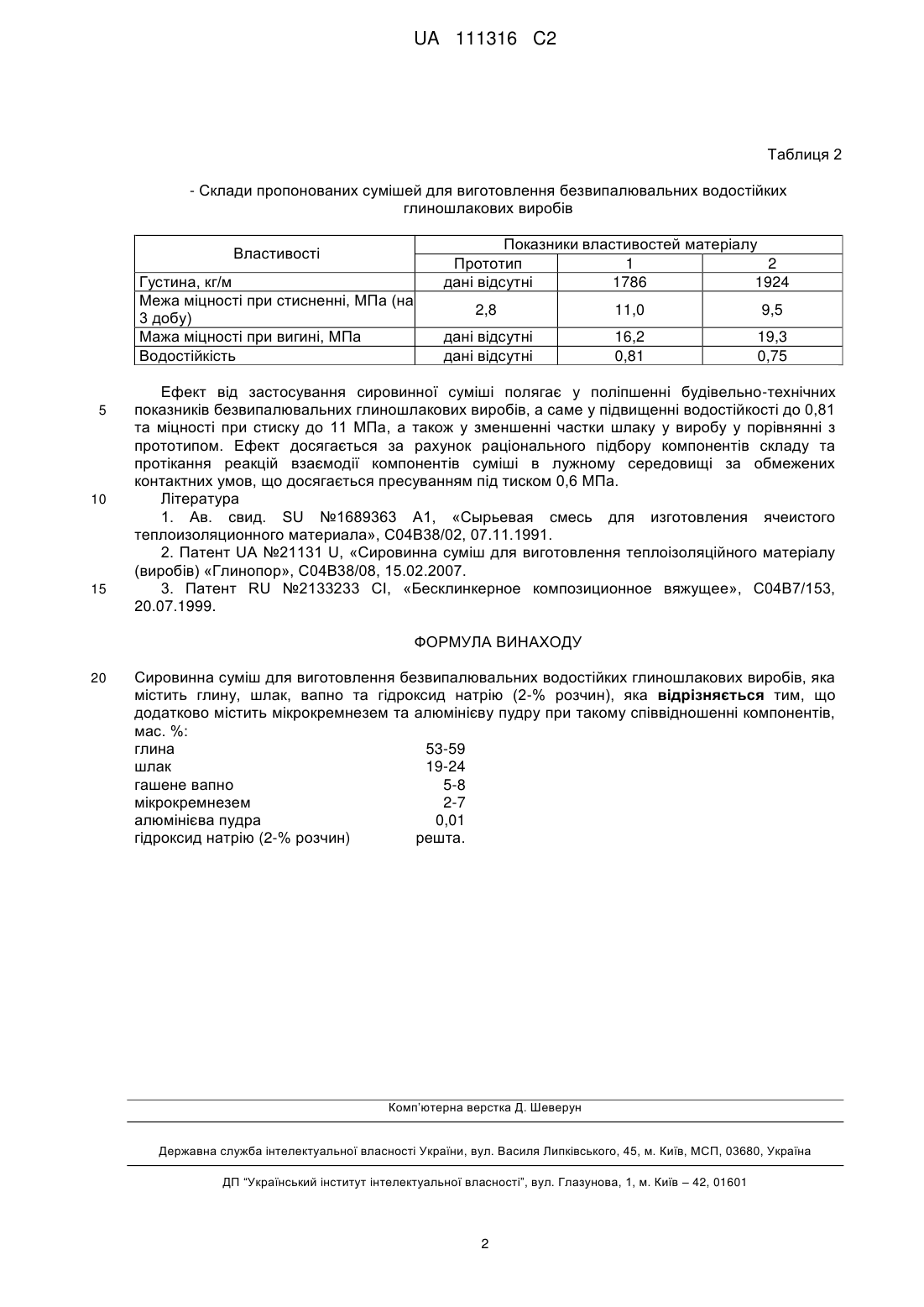

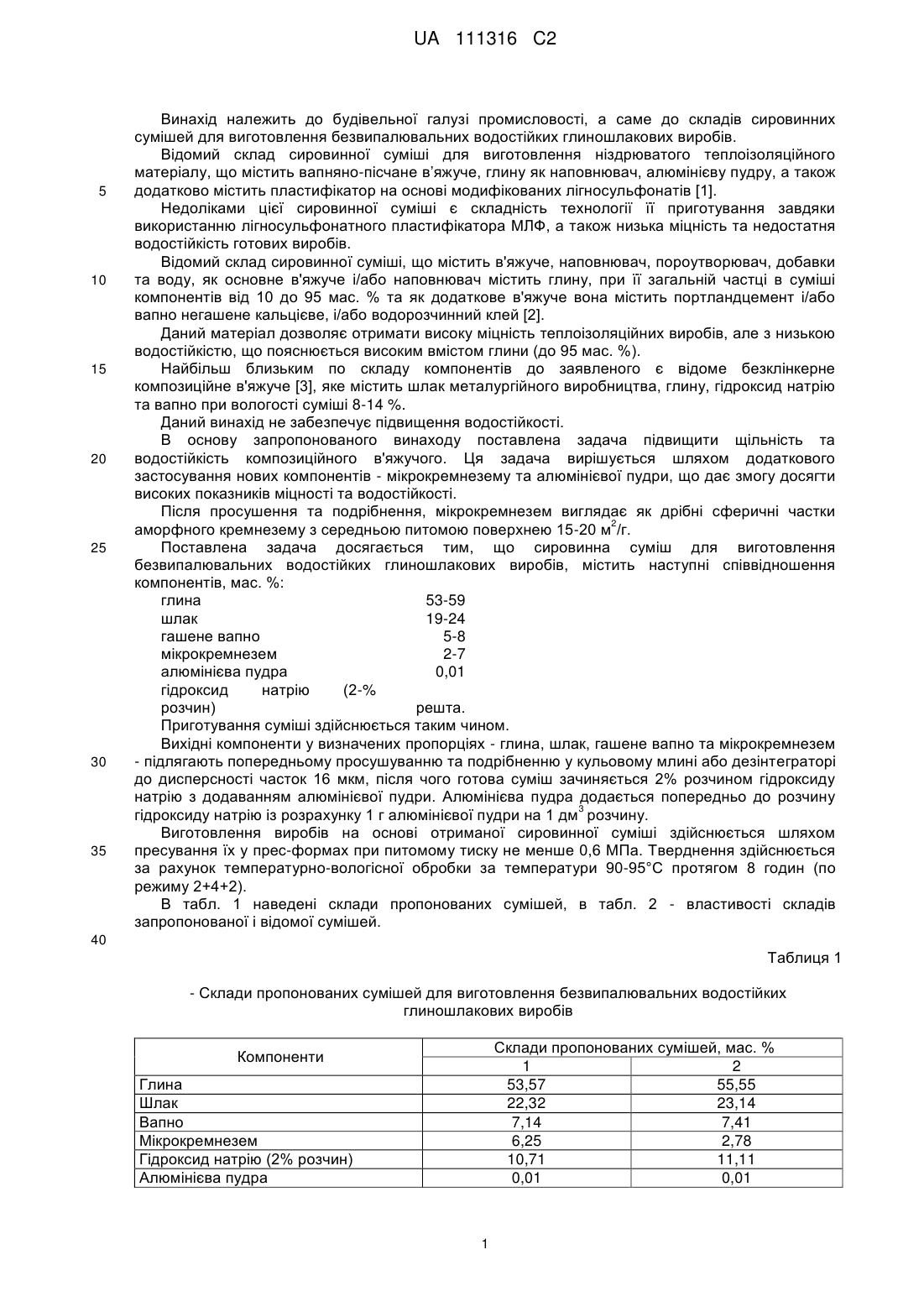

Реферат: Винахід належить до будівельної галузі промисловості. Сировинна суміш для виготовлення безвипалювальних водостійких глиношлакових виробів містить компоненти при наступному співвідношенні, мас. %: глина - 53-59, шлак - 19-24, гашене вапно - 5-8, мікрокремнезем - 2-7, алюмінієва пудра - 0,01, гідроксид натрію (2-% розчин) - решта. Застосування винаходу забезпечує підвищення водостійкості до 0,81 та міцності при стиску до 11 МПа глиношлакових виробів. UA 111316 C2 (12) UA 111316 C2 UA 111316 C2 5 10 15 20 25 30 35 Винахід належить до будівельної галузі промисловості, а саме до складів сировинних сумішей для виготовлення безвипалювальних водостійких глиношлакових виробів. Відомий склад сировинної суміші для виготовлення ніздрюватого теплоізоляційного матеріалу, що містить вапняно-пісчане в’яжуче, глину як наповнювач, алюмінієву пудру, а також додатково містить пластифікатор на основі модифікованих лігносульфонатів [1]. Недоліками цієї сировинної суміші є складність технології її приготування завдяки використанню лігносульфонатного пластифікатора МЛФ, а також низька міцність та недостатня водостійкість готових виробів. Відомий склад сировинної суміші, що містить в'яжуче, наповнювач, пороутворювач, добавки та воду, як основне в'яжуче і/або наповнювач містить глину, при її загальній частці в суміші компонентів від 10 до 95 мас. % та як додаткове в'яжуче вона містить портландцемент і/або вапно негашене кальцієве, і/або водорозчинний клей [2]. Даний матеріал дозволяє отримати високу міцність теплоізоляційних виробів, але з низькою водостійкістю, що пояснюється високим вмістом глини (до 95 мас. %). Найбільш близьким по складу компонентів до заявленого є відоме безклінкерне композиційне в'яжуче [3], яке містить шлак металургійного виробництва, глину, гідроксид натрію та вапно при вологості суміші 8-14 %. Даний винахід не забезпечує підвищення водостійкості. В основу запропонованого винаходу поставлена задача підвищити щільність та водостійкість композиційного в'яжучого. Ця задача вирішується шляхом додаткового застосування нових компонентів - мікрокремнезему та алюмінієвої пудри, що дає змогу досягти високих показників міцності та водостійкості. Після просушення та подрібнення, мікрокремнезем виглядає як дрібні сферичні частки 2 аморфного кремнезему з середньою питомою поверхнею 15-20 м /г. Поставлена задача досягається тим, що сировинна суміш для виготовлення безвипалювальних водостійких глиношлакових виробів, містить наступні співвідношення компонентів, мас. %: глина 53-59 шлак 19-24 гашене вапно 5-8 мікрокремнезем 2-7 алюмінієва пудра 0,01 гідроксид натрію (2-% розчин) решта. Приготування суміші здійснюється таким чином. Вихідні компоненти у визначених пропорціях - глина, шлак, гашене вапно та мікрокремнезем - підлягають попередньому просушуванню та подрібненню у кульовому млині або дезінтеграторі до дисперсності часток 16 мкм, після чого готова суміш зачиняється 2% розчином гідроксиду натрію з додаванням алюмінієвої пудри. Алюмінієва пудра додається попередньо до розчину 3 гідроксиду натрію із розрахунку 1 г алюмінієвої пудри на 1 дм розчину. Виготовлення виробів на основі отриманої сировинної суміші здійснюється шляхом пресування їх у прес-формах при питомому тиску не менше 0,6 МПа. Тверднення здійснюється за рахунок температурно-вологісної обробки за температури 90-95°С протягом 8 годин (по режиму 2+4+2). В табл. 1 наведені склади пропонованих сумішей, в табл. 2 - властивості складів запропонованої і відомої сумішей. 40 Таблиця 1 - Склади пропонованих сумішей для виготовлення безвипалювальних водостійких глиношлакових виробів Склади пропонованих сумішей, мас. % 1 2 53,57 55,55 22,32 23,14 7,14 7,41 6,25 2,78 10,71 11,11 0,01 0,01 Компоненти Глина Шлак Вапно Мікрокремнезем Гідроксид натрію (2% розчин) Алюмінієва пудра 1 UA 111316 C2 Таблиця 2 - Склади пропонованих сумішей для виготовлення безвипалювальних водостійких глиношлакових виробів Властивості Густина, кг/м Межа міцності при стисненні, МПа (на 3 добу) Мажа міцності при вигині, МПа Водостійкість 5 10 15 Показники властивостей матеріалу Прототип 1 2 дані відсутні 1786 1924 2,8 11,0 9,5 дані відсутні дані відсутні 16,2 0,81 19,3 0,75 Ефект від застосування сировинної суміші полягає у поліпшенні будівельно-технічних показників безвипалювальних глиношлакових виробів, а саме у підвищенні водостійкості до 0,81 та міцності при стиску до 11 МПа, а також у зменшенні частки шлаку у виробу у порівнянні з прототипом. Ефект досягається за рахунок раціонального підбору компонентів складу та протікання реакцій взаємодії компонентів суміші в лужному середовищі за обмежених контактних умов, що досягається пресуванням під тиском 0,6 МПа. Література 1. Ав. свид. SU №1689363 А1, «Сырьевая смесь для изготовления ячеистого теплоизоляционного материала», С04В38/02, 07.11.1991. 2. Патент UA №21131 U, «Сировинна суміш для виготовлення теплоізоляційного матеріалу (виробів) «Глинопор», С04В38/08, 15.02.2007. 3. Патент RU №2133233 СІ, «Бесклинкерное композиционное вяжущее», С04В7/153, 20.07.1999. ФОРМУЛА ВИНАХОДУ 20 Сировинна суміш для виготовлення безвипалювальних водостійких глиношлакових виробів, яка містить глину, шлак, вапно та гідроксид натрію (2-% розчин), яка відрізняється тим, що додатково містить мікрокремнезем та алюмінієву пудру при такому співвідношенні компонентів, мас. %: глина 53-59 шлак 19-24 гашене вапно 5-8 мікрокремнезем 2-7 алюмінієва пудра 0,01 гідроксид натрію (2-% розчин) решта. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
