Електролізер для обробки води

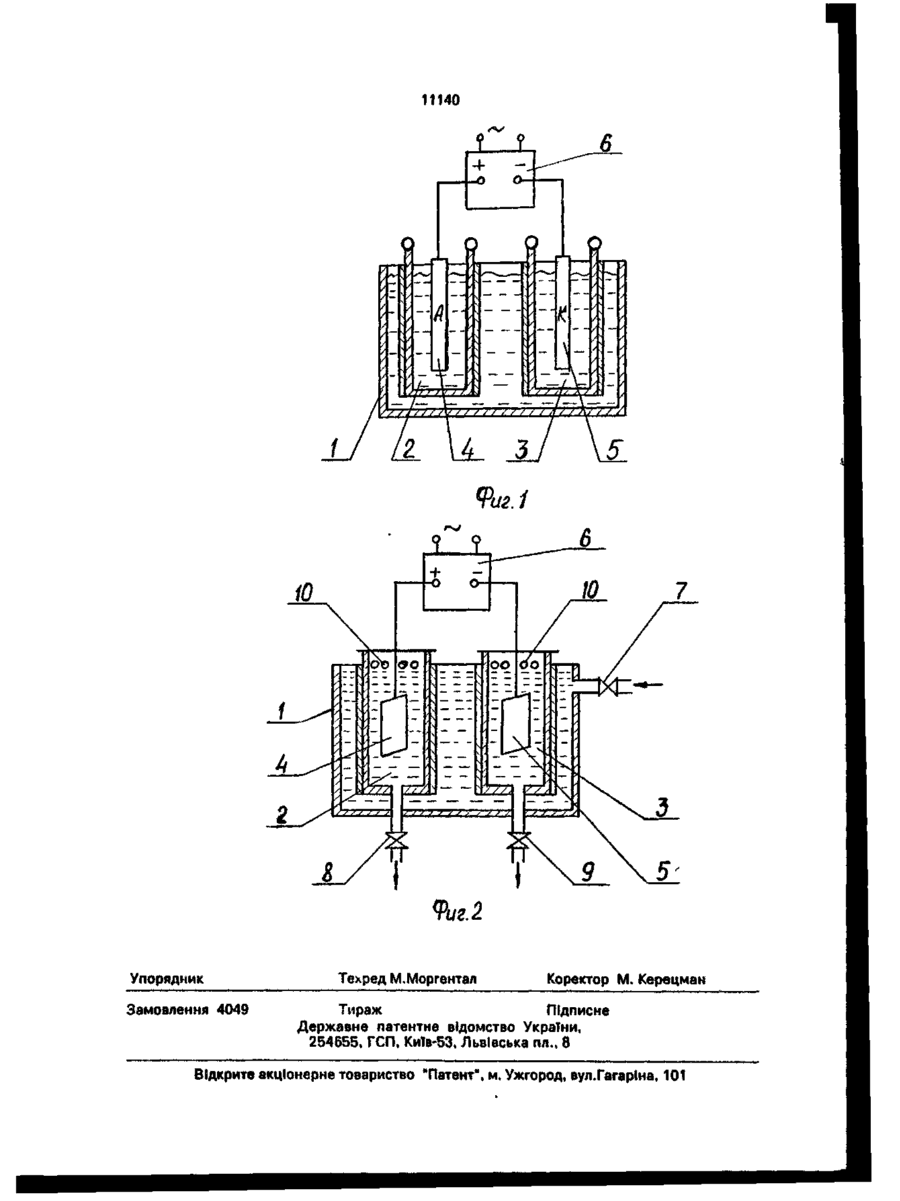

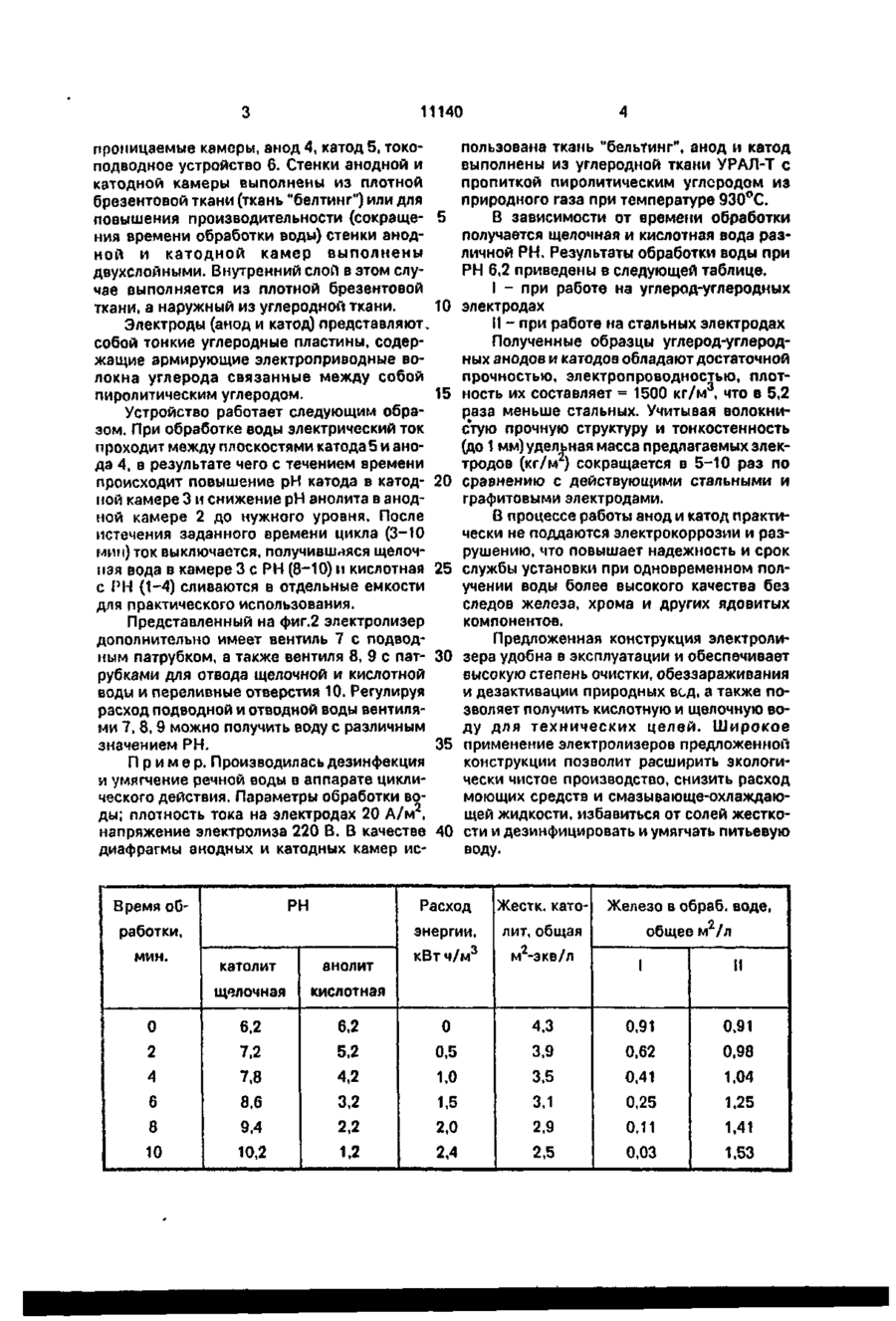

1. Электролизер для обработки воды, включающий корпус, полупроницаемую диафрагму, электроды, патрубки подачи и отвода обрабатываемой воды, о т л и ч а ю щ и й с я тем, что он дополнительно снабжен диафрагмой, диафрагмы выполнены в виде емкостей, в которых размещены электроды, и последние выполнены из армирующей волокнистой углеродной ткани, связанной пироуглеродом. 2. Электролизер по п.1, о т л и ч а ю щ и й с я тем, что наружная поверхность диафрагм покрыта слоем углеродной ткани. таллических (сталь Х18Н10Т) электродов и электроизоляционного материала. Задачей настоящего изобретения является повышение качества получаемой кислотной и щелочной воды, снижение материалоемкости и массо-габаритных характеристик электролизера, повышение скорости обработки воды. Для решения поставленной задачи аноды и катоды состоят из армирующей углеродной ткани, пропитанной пиролитическим углеродом из газовой фазы\ диаграммы выполнены из плотной брезентовой ткаяи, причем для ускорения процесса с наружной стороны диаграмма покрыта слоеи электропроводной углеродной ткани, усиливающей электрическое поле в районе диаграммы. На фиг.1 приведено устройство (продольный разрез) электролизера чикіичеекого действия. На фиг.2 показана схема электролизера непрерывного действия. Поставленный на фиг. 1 электролизер содержит корпус 1, анодную и катодную полу 11140 проницаемые каморы, анод 4, катод 5, токоподводное устройство 6. Стенки анодной и катодной камеры выполнены из плотной брезентовой ткани (ткань "белтинг") или для повышения производительности (сокраще- 5 ния времени обработки воды) стенки анодной и к а т о д н о й камер выполнены двухслойными. Внутренний слой в этом случае выполняется из плотной брезентовой ткани, а наружный из углеродной ткани. 10 Электроды (анод и катод) представляют, собой тонкие углеродные пластины, содержащие армирующие электроприводные волокна углерода связанные между собой 15 пиролитическим углеродом. Устройство работает следующим образом. При обработке воды электрический ток проходит между плоскостями катода 5 и анода 4, в результате чего с течением времени происходит повышение рН катода в катод- 20 ной камере 3 и снижение рН анолита в анодной камере 2 до нужного уровня. После истечения заданного времени цикла (3-10 мин) ток выключается, получившаяся щелочяэя вода в камере 3 с РН (8-10) и кислотная 25 с РН (1-4) сливаются в отдельные емкости для практического использования. Представленный на фиг.2 электролизер дополнительно имеет вентиль 7 с подводным патрубком, а также вентиля 8, 9 с пат- 30 рубками для отвода щелочной и кислотной воды и переливные отверстия 10. Регулируя расход подводной и отводной воды вентилями 7, 8, 9 можно получить воду с различным значением РН. 35 П р и м е р . Производилась дезинфекция и умягчение речной воды в аппарате циклического действия. Параметры обработки воды; плотность тока на электродах 20 А/м 2 , напряжение электролиза 220 В. В качестве 40 диафрагмы анодных и катодных камер ис РН Расход работки, Жестк. като Железо в обраб. воде, энергии, Время обмин. пользована ткань "бельтинг", анод и катод выполнены из углеродной ткани УРАЛ-Т с пропиткой пиролитическим углеродом из природного газа при температуре 930°С. В зависимости от времени обработки получается щелочная и кислотная вода различной РН. Результаты обработки воды при РН 6,2 приведены в следующей таблице. I - при работе на углерод-углеродных электродах I! - при работе на стальных электродах Полученные образцы углерод-углеродных анодов и катодов обладают достаточной прочностью, электропроводностью, плотность их составляет - 1500 кг/м 3 , что в 5,2 раза меньше стальных. Учитывая волокнистую прочную структуру и тонкостенность (до 1 мм) удельная масса предлагаемых электродов (кг/м 2 ) сокращается в 5-10 раз по сравнению с действующими стальными и графитовыми электродами. В процессе работы анод и катод практически не поддаются электрокоррозии и разрушению, что повышает надежность и срок службы установки при одновременном получении воды более высокого качества без следов железа, хрома и других ядовитых компонентов. Предложенная конструкция электролизера удобна в эксплуатации и обеспечивает высокую степень очистки, обеззараживания и дезактивации природных вод, а также позволяет получить кислотную и щелочную воду для т е х н и ч е с к и х целей. Ш и р о к о е применение электролизеров предложенной конструкции позволит расширить экологически чистое производство, снизить расход моющих средств и смазывающе-охлаждающей жидкости, избавиться от солей жесткости и дезинфицировать и умягчать питьевую воду. лит, общая общее м 2 /л кВтч/м3 м -экв/л I II 4,3 0,91 0,91 0,5 3,9 0,62 0,98 4,2 1,0 3,5 0,41 1,04 8,6 3,2 1,5 3,1 0,25 1,25 8 9,4 2,2 2,0 2,9 0,11 1.41 10 10,2 1,2 2,4 2,5 0,03 1,53 католит анолит щелочная кислотная 0 6,2 6,2 0 2 7,2 5,2 4 7,8 6 11140 J ? гч/ 10 %г.2 Упорядник Замовлення 4049 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл м 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
