Спосіб отримання стереопар просвітлених макромікропрепаратів

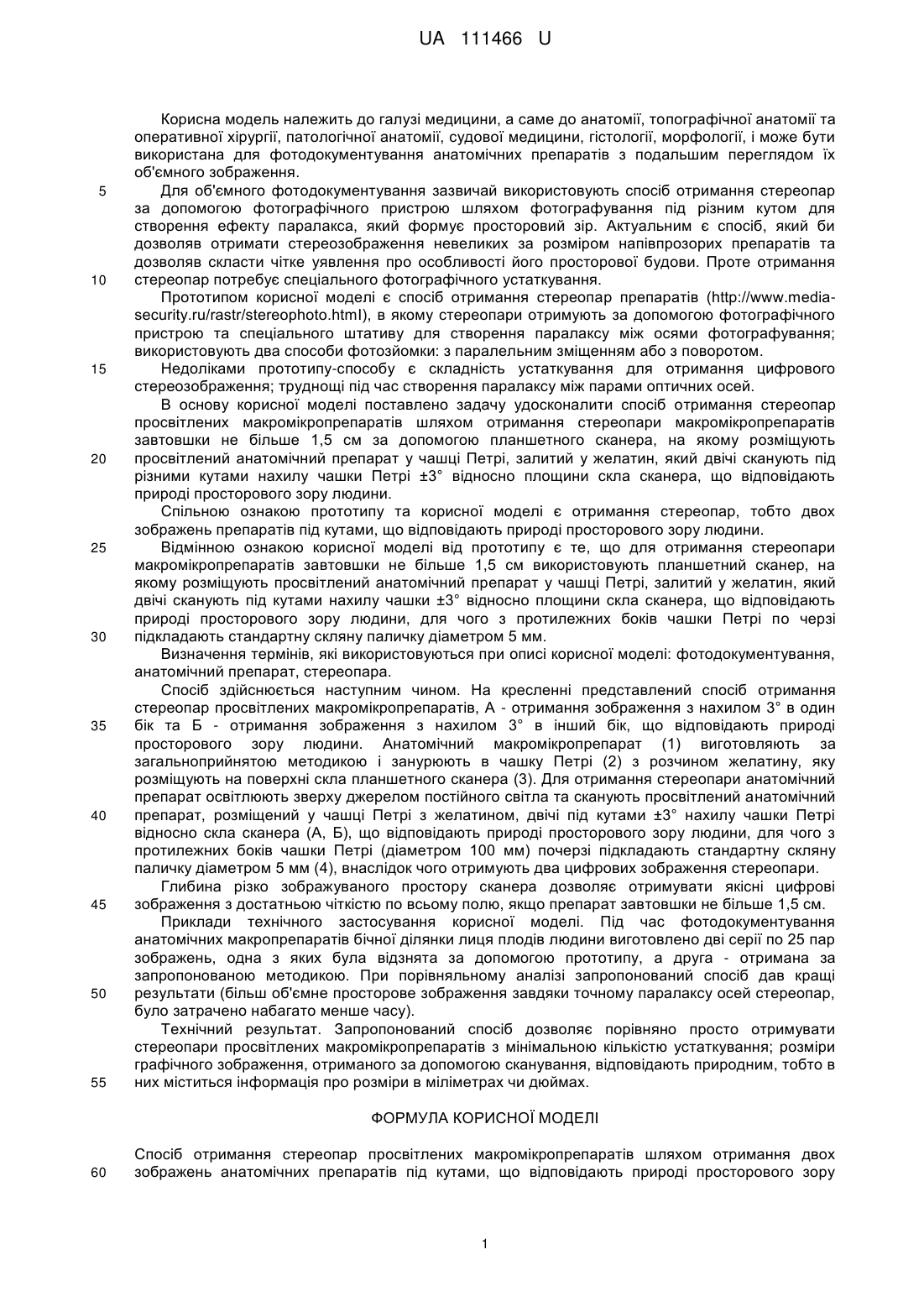

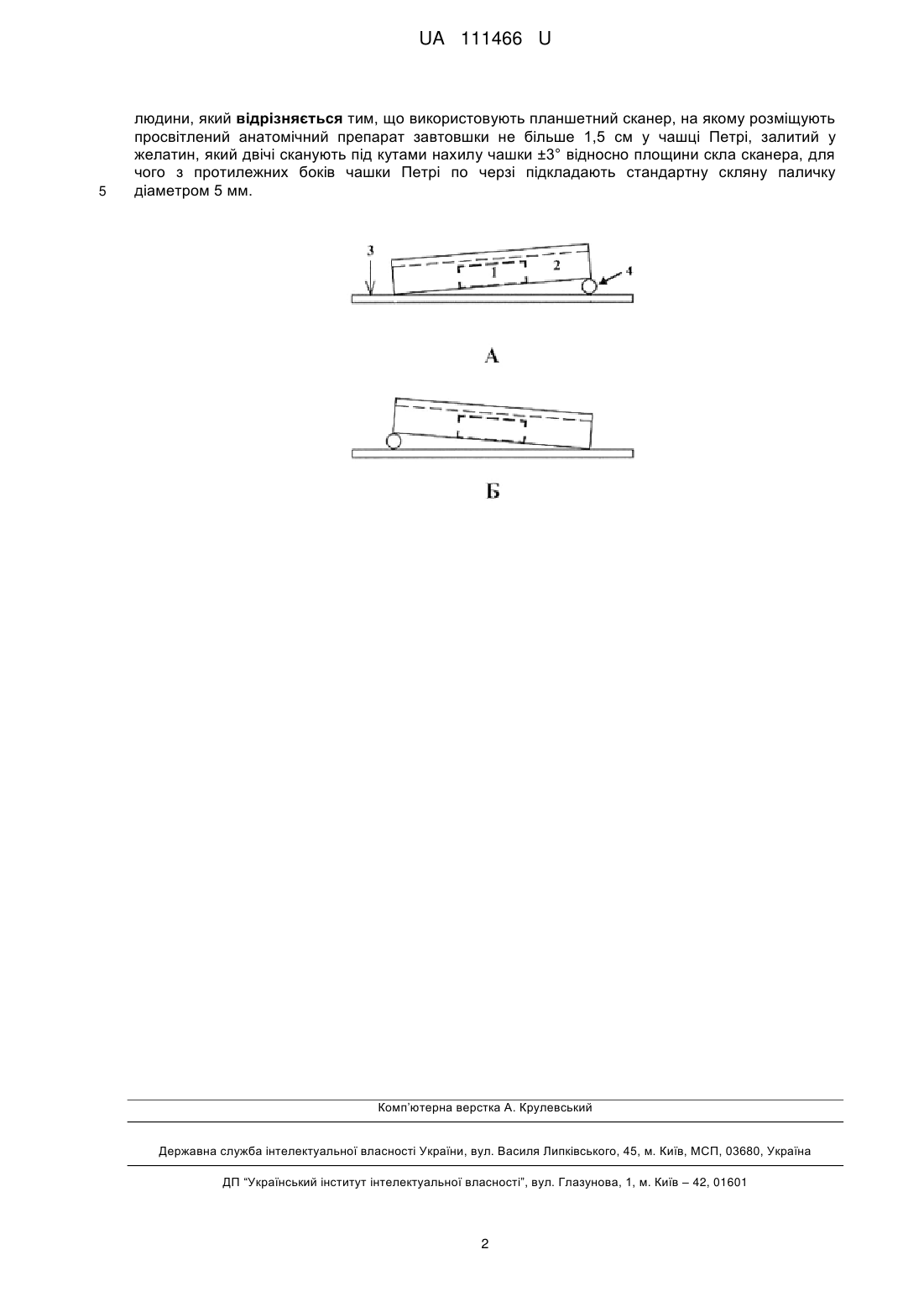

Реферат: Спосіб отримання стереопар просвітлених макромікропрепаратів шляхом отримання двох зображень анатомічних препаратів під кутами, що відповідають природі просторового зору людини. Використовують планшетний сканер, на якому розміщують просвітлений анатомічний препарат завтовшки не більше 1,5 см у чашці Петрі, залитий у желатину, який двічі сканують під кутами нахилу чашки ±3° відносно площини скла сканера, для чого з протилежних боків чашки Петрі по черзі підкладають стандартну скляну паличку діаметром 5 мм. UA 111466 U (12) UA 111466 U UA 111466 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, а саме до анатомії, топографічної анатомії та оперативної хірургії, патологічної анатомії, судової медицини, гістології, морфології, і може бути використана для фотодокументування анатомічних препаратів з подальшим переглядом їх об'ємного зображення. Для об'ємного фотодокументування зазвичай використовують спосіб отримання стереопар за допомогою фотографічного пристрою шляхом фотографування під різним кутом для створення ефекту паралакса, який формує просторовий зір. Актуальним є спосіб, який би дозволяв отримати стереозображення невеликих за розміром напівпрозорих препаратів та дозволяв скласти чітке уявлення про особливості його просторової будови. Проте отримання стереопар потребує спеціального фотографічного устаткування. Прототипом корисної моделі є спосіб отримання стереопар препаратів (http://www.mediasecurity.ru/rastr/stereophoto.htmI), в якому стереопари отримують за допомогою фотографічного пристрою та спеціального штативу для створення паралаксу між осями фотографування; використовують два способи фотозйомки: з паралельним зміщенням або з поворотом. Недоліками прототипу-способу є складність устаткування для отримання цифрового стереозображення; труднощі під час створення паралаксу між парами оптичних осей. В основу корисної моделі поставлено задачу удосконалити спосіб отримання стереопар просвітлених макромікропрепаратів шляхом отримання стереопари макромікропрепаратів завтовшки не більше 1,5 см за допомогою планшетного сканера, на якому розміщують просвітлений анатомічний препарат у чашці Петрі, залитий у желатин, який двічі сканують під різними кутами нахилу чашки Петрі ±3° відносно площини скла сканера, що відповідають природі просторового зору людини. Спільною ознакою прототипу та корисної моделі є отримання стереопар, тобто двох зображень препаратів під кутами, що відповідають природі просторового зору людини. Відмінною ознакою корисної моделі від прототипу є те, що для отримання стереопари макромікропрепаратів завтовшки не більше 1,5 см використовують планшетний сканер, на якому розміщують просвітлений анатомічний препарат у чашці Петрі, залитий у желатин, який двічі сканують під кутами нахилу чашки ±3° відносно площини скла сканера, що відповідають природі просторового зору людини, для чого з протилежних боків чашки Петрі по черзі підкладають стандартну скляну паличку діаметром 5 мм. Визначення термінів, які використовуються при описі корисної моделі: фотодокументування, анатомічний препарат, стереопара. Спосіб здійснюється наступним чином. На кресленні представлений спосіб отримання стереопар просвітлених макромікропрепаратів, А - отримання зображення з нахилом 3° в один бік та Б - отримання зображення з нахилом 3° в інший бік, що відповідають природі просторового зору людини. Анатомічний макромікропрепарат (1) виготовляють за загальноприйнятою методикою і занурюють в чашку Петрі (2) з розчином желатину, яку розміщують на поверхні скла планшетного сканера (3). Для отримання стереопари анатомічний препарат освітлюють зверху джерелом постійного світла та сканують просвітлений анатомічний препарат, розміщений у чашці Петрі з желатином, двічі під кутами ±3° нахилу чашки Петрі відносно скла сканера (А, Б), що відповідають природі просторового зору людини, для чого з протилежних боків чашки Петрі (діаметром 100 мм) почерзі підкладають стандартну скляну паличку діаметром 5 мм (4), внаслідок чого отримують два цифрових зображення стереопари. Глибина різко зображуваного простору сканера дозволяє отримувати якісні цифрові зображення з достатньою чіткістю по всьому полю, якщо препарат завтовшки не більше 1,5 см. Приклади технічного застосування корисної моделі. Під час фотодокументування анатомічних макропрепаратів бічної ділянки лиця плодів людини виготовлено дві серії по 25 пар зображень, одна з яких була відзнята за допомогою прототипу, а друга - отримана за запропонованою методикою. При порівняльному аналізі запропонований спосіб дав кращі результати (більш об'ємне просторове зображення завдяки точному паралаксу осей стереопар, було затрачено набагато менше часу). Технічний результат. Запропонований спосіб дозволяє порівняно просто отримувати стереопари просвітлених макромікропрепаратів з мінімальною кількістю устаткування; розміри графічного зображення, отриманого за допомогою сканування, відповідають природним, тобто в них міститься інформація про розміри в міліметрах чи дюймах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб отримання стереопар просвітлених макромікропрепаратів шляхом отримання двох зображень анатомічних препаратів під кутами, що відповідають природі просторового зору 1 UA 111466 U 5 людини, який відрізняється тим, що використовують планшетний сканер, на якому розміщують просвітлений анатомічний препарат завтовшки не більше 1,5 см у чашці Петрі, залитий у желатин, який двічі сканують під кутами нахилу чашки ±3° відносно площини скла сканера, для чого з протилежних боків чашки Петрі по черзі підкладають стандартну скляну паличку діаметром 5 мм. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
