Препарувальний столик з фіксаторами для макроскопічного дослідження

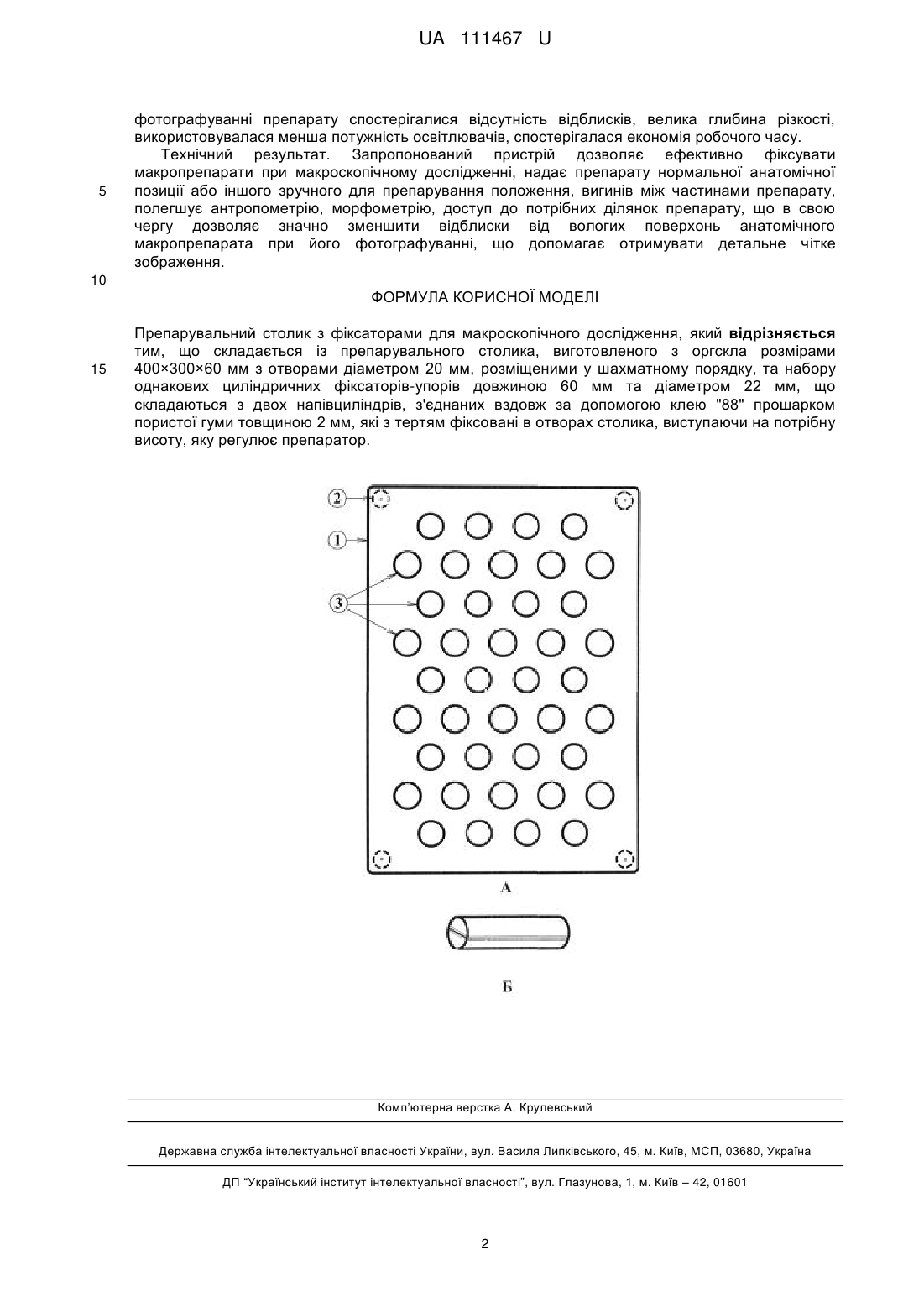

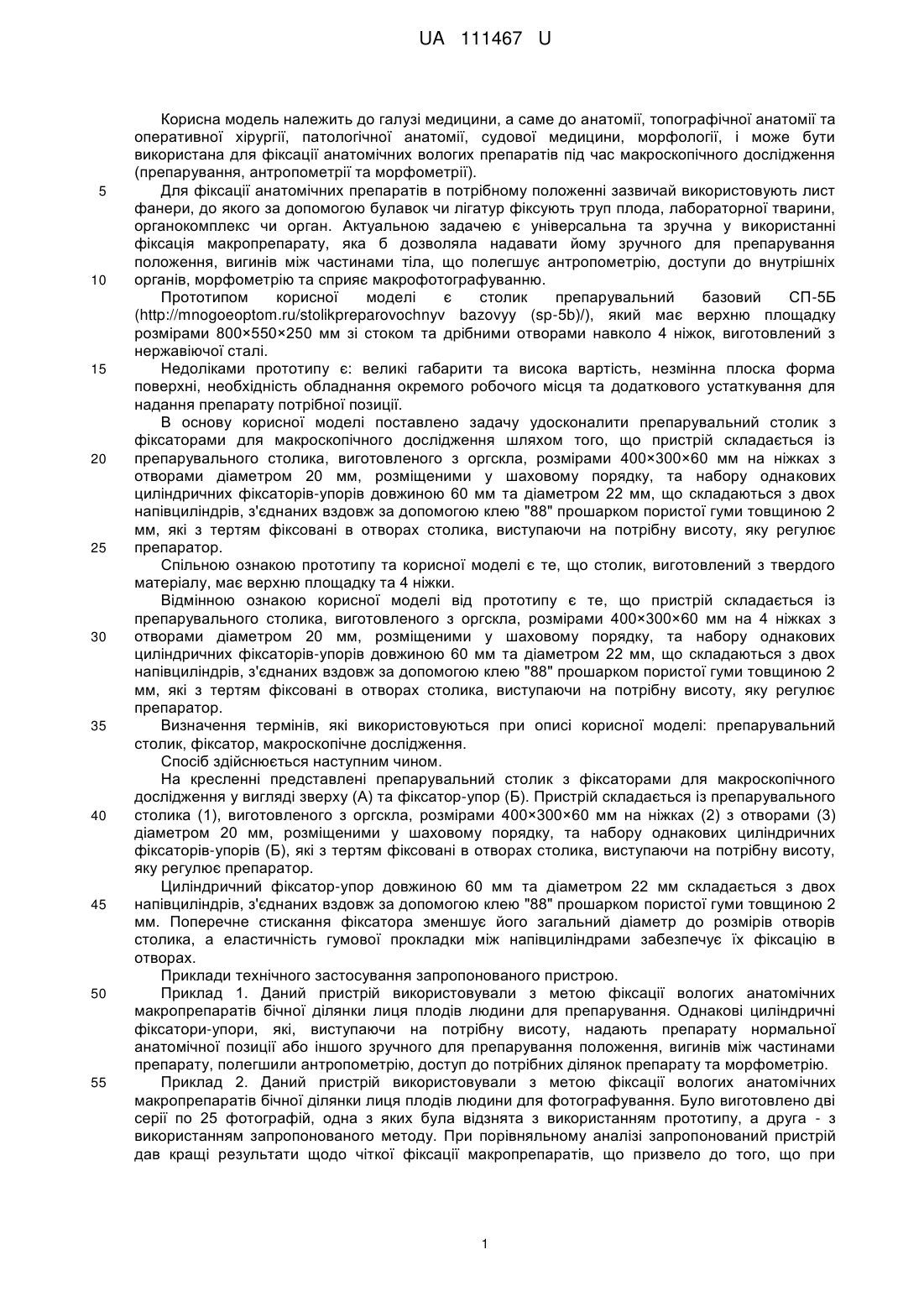

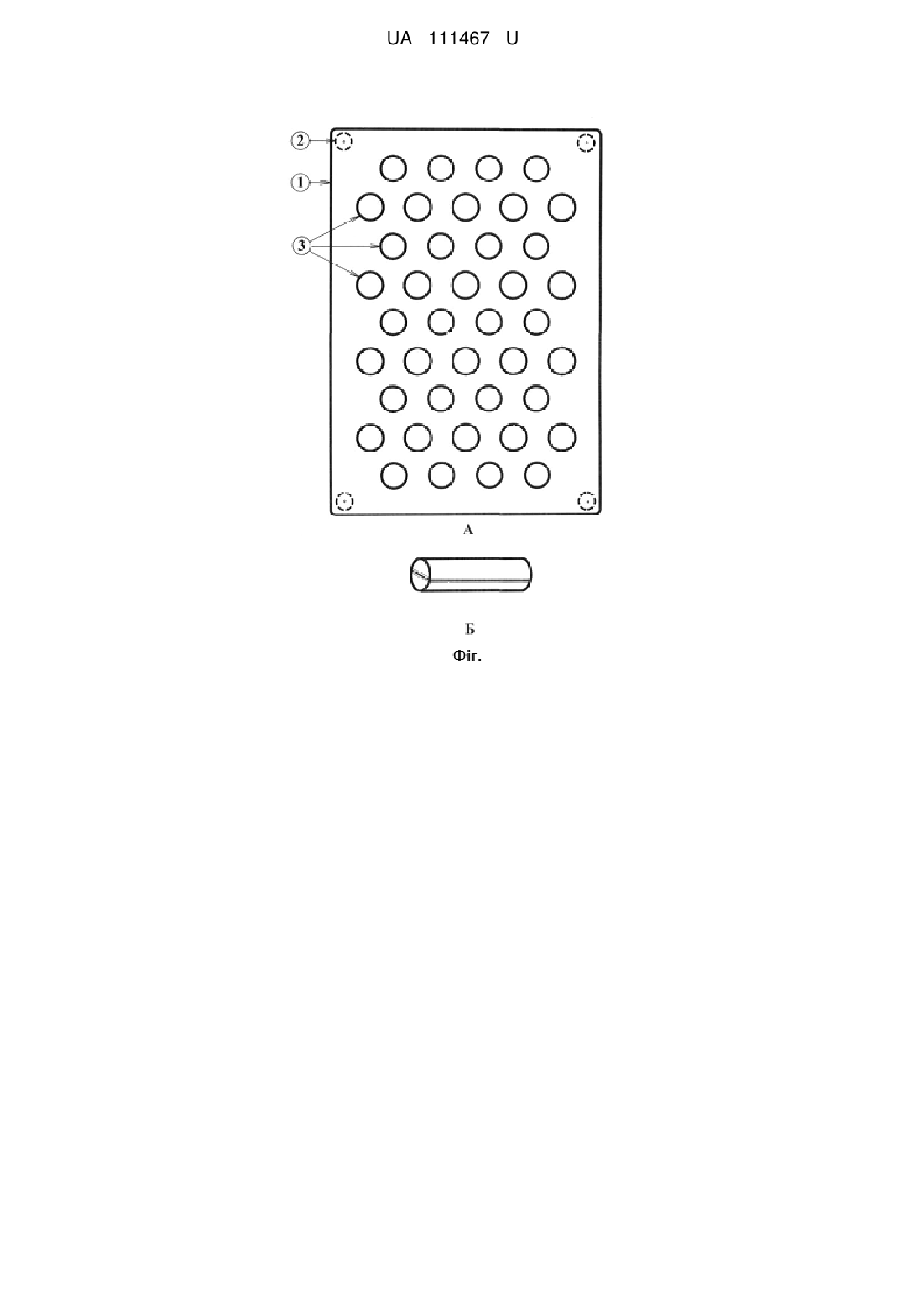

Реферат: Препарувальний столик з фіксаторами для макроскопічного дослідження складається із препарувального столика, виготовленого з оргскла розмірами 400×300×60 мм з отворами діаметром 20 мм, розміщеними у шахматному порядку, та набору однакових циліндричних фіксаторів-упорів довжиною 60 мм та діаметром 22 мм, що складаються з двох напівциліндрів, з'єднаних вздовж за допомогою клею "88" прошарком пористої гуми товщиною 2 мм, які з тертям фіксовані в отворах столика, виступаючи на потрібну висоту, яку регулює препаратор. UA 111467 U (12) UA 111467 U UA 111467 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, а саме до анатомії, топографічної анатомії та оперативної хірургії, патологічної анатомії, судової медицини, морфології, і може бути використана для фіксації анатомічних вологих препаратів під час макроскопічного дослідження (препарування, антропометрії та морфометрії). Для фіксації анатомічних препаратів в потрібному положенні зазвичай використовують лист фанери, до якого за допомогою булавок чи лігатур фіксують труп плода, лабораторної тварини, органокомплекс чи орган. Актуальною задачею є універсальна та зручна у використанні фіксація макропрепарату, яка б дозволяла надавати йому зручного для препарування положення, вигинів між частинами тіла, що полегшує антропометрію, доступи до внутрішніх органів, морфометрію та сприяє макрофотографуванню. Прототипом корисної моделі є столик препарувальний базовий СП-5Б (http://mnogoeoptom.ru/stolikpreparovochnyv bazovyy (sp-5b)/), який має верхню площадку розмірами 800×550×250 мм зі стоком та дрібними отворами навколо 4 ніжок, виготовлений з нержавіючої сталі. Недоліками прототипу є: великі габарити та висока вартість, незмінна плоска форма поверхні, необхідність обладнання окремого робочого місця та додаткового устаткування для надання препарату потрібної позиції. В основу корисної моделі поставлено задачу удосконалити препарувальний столик з фіксаторами для макроскопічного дослідження шляхом того, що пристрій складається із препарувального столика, виготовленого з оргскла, розмірами 400×300×60 мм на ніжках з отворами діаметром 20 мм, розміщеними у шаховому порядку, та набору однакових циліндричних фіксаторів-упорів довжиною 60 мм та діаметром 22 мм, що складаються з двох напівциліндрів, з'єднаних вздовж за допомогою клею "88" прошарком пористої гуми товщиною 2 мм, які з тертям фіксовані в отворах столика, виступаючи на потрібну висоту, яку регулює препаратор. Спільною ознакою прототипу та корисної моделі є те, що столик, виготовлений з твердого матеріалу, має верхню площадку та 4 ніжки. Відмінною ознакою корисної моделі від прототипу є те, що пристрій складається із препарувального столика, виготовленого з оргскла, розмірами 400×300×60 мм на 4 ніжках з отворами діаметром 20 мм, розміщеними у шаховому порядку, та набору однакових циліндричних фіксаторів-упорів довжиною 60 мм та діаметром 22 мм, що складаються з двох напівциліндрів, з'єднаних вздовж за допомогою клею "88" прошарком пористої гуми товщиною 2 мм, які з тертям фіксовані в отворах столика, виступаючи на потрібну висоту, яку регулює препаратор. Визначення термінів, які використовуються при описі корисної моделі: препарувальний столик, фіксатор, макроскопічне дослідження. Спосіб здійснюється наступним чином. На кресленні представлені препарувальний столик з фіксаторами для макроскопічного дослідження у вигляді зверху (А) та фіксатор-упор (Б). Пристрій складається із препарувального столика (1), виготовленого з оргскла, розмірами 400×300×60 мм на ніжках (2) з отворами (3) діаметром 20 мм, розміщеними у шаховому порядку, та набору однакових циліндричних фіксаторів-упорів (Б), які з тертям фіксовані в отворах столика, виступаючи на потрібну висоту, яку регулює препаратор. Циліндричний фіксатор-упор довжиною 60 мм та діаметром 22 мм складається з двох напівциліндрів, з'єднаних вздовж за допомогою клею "88" прошарком пористої гуми товщиною 2 мм. Поперечне стискання фіксатора зменшує його загальний діаметр до розмірів отворів столика, а еластичність гумової прокладки між напівциліндрами забезпечує їх фіксацію в отворах. Приклади технічного застосування запропонованого пристрою. Приклад 1. Даний пристрій використовували з метою фіксації вологих анатомічних макропрепаратів бічної ділянки лиця плодів людини для препарування. Однакові циліндричні фіксатори-упори, які, виступаючи на потрібну висоту, надають препарату нормальної анатомічної позиції або іншого зручного для препарування положення, вигинів між частинами препарату, полегшили антропометрію, доступ до потрібних ділянок препарату та морфометрію. Приклад 2. Даний пристрій використовували з метою фіксації вологих анатомічних макропрепаратів бічної ділянки лиця плодів людини для фотографування. Було виготовлено дві серії по 25 фотографій, одна з яких була відзнята з використанням прототипу, а друга - з використанням запропонованого методу. При порівняльному аналізі запропонований пристрій дав кращі результати щодо чіткої фіксації макропрепаратів, що призвело до того, що при 1 UA 111467 U 5 фотографуванні препарату спостерігалися відсутність відблисків, велика глибина різкості, використовувалася менша потужність освітлювачів, спостерігалася економія робочого часу. Технічний результат. Запропонований пристрій дозволяє ефективно фіксувати макропрепарати при макроскопічному дослідженні, надає препарату нормальної анатомічної позиції або іншого зручного для препарування положення, вигинів між частинами препарату, полегшує антропометрію, морфометрію, доступ до потрібних ділянок препарату, що в свою чергу дозволяє значно зменшити відблиски від вологих поверхонь анатомічного макропрепарата при його фотографуванні, що допомагає отримувати детальне чітке зображення. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Препарувальний столик з фіксаторами для макроскопічного дослідження, який відрізняється тим, що складається із препарувального столика, виготовленого з оргскла розмірами 400×300×60 мм з отворами діаметром 20 мм, розміщеними у шахматному порядку, та набору однакових циліндричних фіксаторів-упорів довжиною 60 мм та діаметром 22 мм, що складаються з двох напівциліндрів, з'єднаних вздовж за допомогою клею "88" прошарком пористої гуми товщиною 2 мм, які з тертям фіксовані в отворах столика, виступаючи на потрібну висоту, яку регулює препаратор. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
