Спосіб фіксації анатомічних препаратів для макроскопічного дослідження

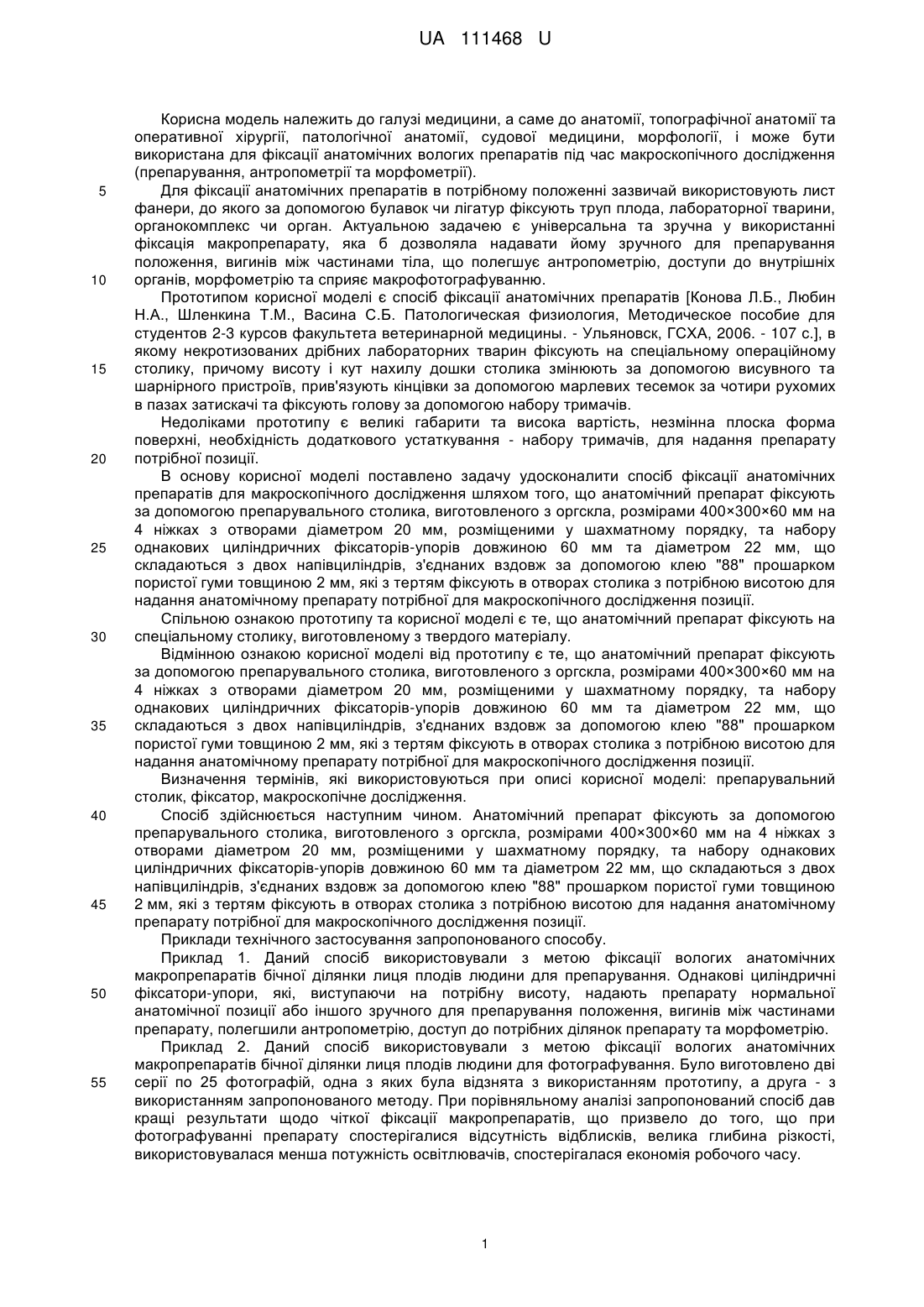

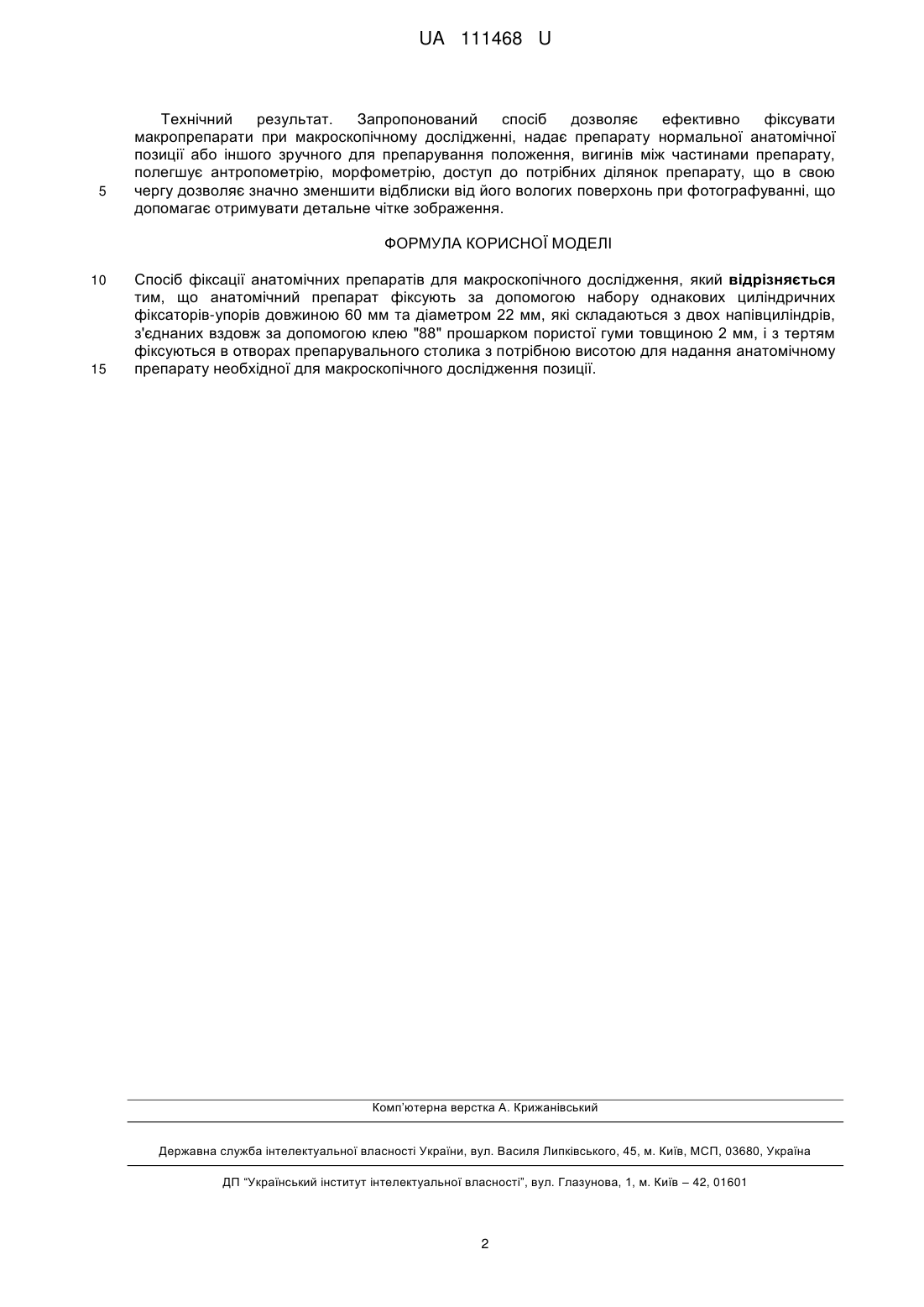

Реферат: Спосіб фіксації анатомічних препаратів для макроскопічного дослідження, в якому анатомічний препарат фіксують за допомогою набору однакових циліндричних фіксаторів-упорів довжиною 60 мм та діаметром 22 мм, які складаються з двох напівциліндрів, з'єднаних вздовж за допомогою клею "88" прошарком пористої гуми товщиною 2 мм, і з тертям фіксуються в отворах препарувального столика з потрібною висотою для надання анатомічному препарату необхідної для макроскопічного дослідження позиції. UA 111468 U (12) UA 111468 U UA 111468 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, а саме до анатомії, топографічної анатомії та оперативної хірургії, патологічної анатомії, судової медицини, морфології, і може бути використана для фіксації анатомічних вологих препаратів під час макроскопічного дослідження (препарування, антропометрії та морфометрії). Для фіксації анатомічних препаратів в потрібному положенні зазвичай використовують лист фанери, до якого за допомогою булавок чи лігатур фіксують труп плода, лабораторної тварини, органокомплекс чи орган. Актуальною задачею є універсальна та зручна у використанні фіксація макропрепарату, яка б дозволяла надавати йому зручного для препарування положення, вигинів між частинами тіла, що полегшує антропометрію, доступи до внутрішніх органів, морфометрію та сприяє макрофотографуванню. Прототипом корисної моделі є спосіб фіксації анатомічних препаратів [Конова Л.Б., Любин Н.А., Шленкина Т.М., Васина С.Б. Патологическая физиология, Методическое пособие для студентов 2-3 курсов факультета ветеринарной медицины. - Ульяновск, ГСХА, 2006. - 107 с.], в якому некротизованих дрібних лабораторних тварин фіксують на спеціальному операційному столику, причому висоту і кут нахилу дошки столика змінюють за допомогою висувного та шарнірного пристроїв, прив'язують кінцівки за допомогою марлевих тесемок за чотири рухомих в пазах затискачі та фіксують голову за допомогою набору тримачів. Недоліками прототипу є великі габарити та висока вартість, незмінна плоска форма поверхні, необхідність додаткового устаткування - набору тримачів, для надання препарату потрібної позиції. В основу корисної моделі поставлено задачу удосконалити спосіб фіксації анатомічних препаратів для макроскопічного дослідження шляхом того, що анатомічний препарат фіксують за допомогою препарувального столика, виготовленого з оргскла, розмірами 400×300×60 мм на 4 ніжках з отворами діаметром 20 мм, розміщеними у шахматному порядку, та набору однакових циліндричних фіксаторів-упорів довжиною 60 мм та діаметром 22 мм, що складаються з двох напівциліндрів, з'єднаних вздовж за допомогою клею "88" прошарком пористої гуми товщиною 2 мм, які з тертям фіксують в отворах столика з потрібною висотою для надання анатомічному препарату потрібної для макроскопічного дослідження позиції. Спільною ознакою прототипу та корисної моделі є те, що анатомічний препарат фіксують на спеціальному столику, виготовленому з твердого матеріалу. Відмінною ознакою корисної моделі від прототипу є те, що анатомічний препарат фіксують за допомогою препарувального столика, виготовленого з оргскла, розмірами 400×300×60 мм на 4 ніжках з отворами діаметром 20 мм, розміщеними у шахматному порядку, та набору однакових циліндричних фіксаторів-упорів довжиною 60 мм та діаметром 22 мм, що складаються з двох напівциліндрів, з'єднаних вздовж за допомогою клею "88" прошарком пористої гуми товщиною 2 мм, які з тертям фіксують в отворах столика з потрібною висотою для надання анатомічному препарату потрібної для макроскопічного дослідження позиції. Визначення термінів, які використовуються при описі корисної моделі: препарувальний столик, фіксатор, макроскопічне дослідження. Спосіб здійснюється наступним чином. Анатомічний препарат фіксують за допомогою препарувального столика, виготовленого з оргскла, розмірами 400×300×60 мм на 4 ніжках з отворами діаметром 20 мм, розміщеними у шахматному порядку, та набору однакових циліндричних фіксаторів-упорів довжиною 60 мм та діаметром 22 мм, що складаються з двох напівциліндрів, з'єднаних вздовж за допомогою клею "88" прошарком пористої гуми товщиною 2 мм, які з тертям фіксують в отворах столика з потрібною висотою для надання анатомічному препарату потрібної для макроскопічного дослідження позиції. Приклади технічного застосування запропонованого способу. Приклад 1. Даний спосіб використовували з метою фіксації вологих анатомічних макропрепаратів бічної ділянки лиця плодів людини для препарування. Однакові циліндричні фіксатори-упори, які, виступаючи на потрібну висоту, надають препарату нормальної анатомічної позиції або іншого зручного для препарування положення, вигинів між частинами препарату, полегшили антропометрію, доступ до потрібних ділянок препарату та морфометрію. Приклад 2. Даний спосіб використовували з метою фіксації вологих анатомічних макропрепаратів бічної ділянки лиця плодів людини для фотографування. Було виготовлено дві серії по 25 фотографій, одна з яких була відзнята з використанням прототипу, а друга - з використанням запропонованого методу. При порівняльному аналізі запропонований спосіб дав кращі результати щодо чіткої фіксації макропрепаратів, що призвело до того, що при фотографуванні препарату спостерігалися відсутність відблисків, велика глибина різкості, використовувалася менша потужність освітлювачів, спостерігалася економія робочого часу. 1 UA 111468 U 5 Технічний результат. Запропонований спосіб дозволяє ефективно фіксувати макропрепарати при макроскопічному дослідженні, надає препарату нормальної анатомічної позиції або іншого зручного для препарування положення, вигинів між частинами препарату, полегшує антропометрію, морфометрію, доступ до потрібних ділянок препарату, що в свою чергу дозволяє значно зменшити відблиски від його вологих поверхонь при фотографуванні, що допомагає отримувати детальне чітке зображення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб фіксації анатомічних препаратів для макроскопічного дослідження, який відрізняється тим, що анатомічний препарат фіксують за допомогою набору однакових циліндричних фіксаторів-упорів довжиною 60 мм та діаметром 22 мм, які складаються з двох напівциліндрів, з'єднаних вздовж за допомогою клею "88" прошарком пористої гуми товщиною 2 мм, і з тертям фіксуються в отворах препарувального столика з потрібною висотою для надання анатомічному препарату необхідної для макроскопічного дослідження позиції. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
