Конструктор-іграшка

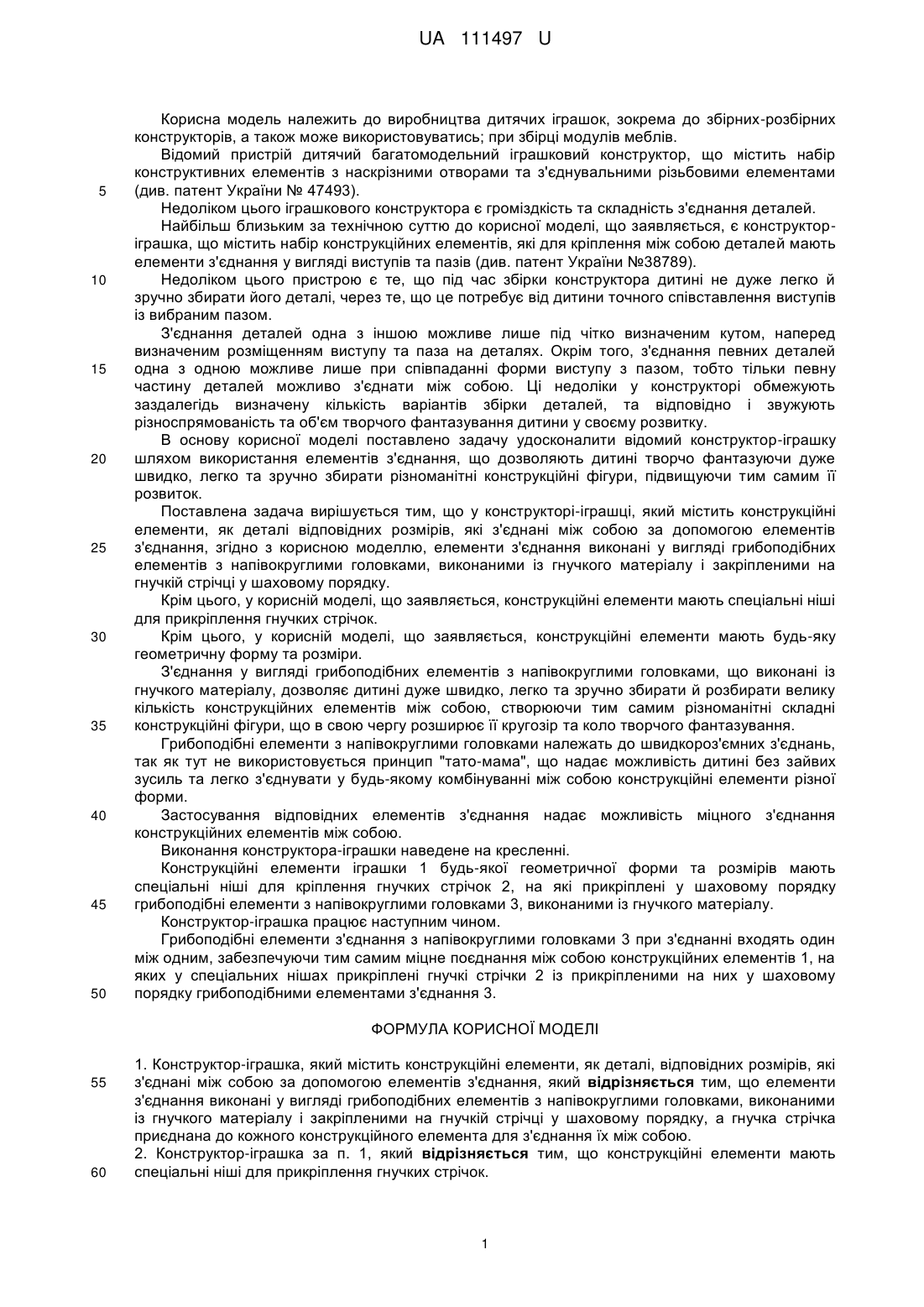

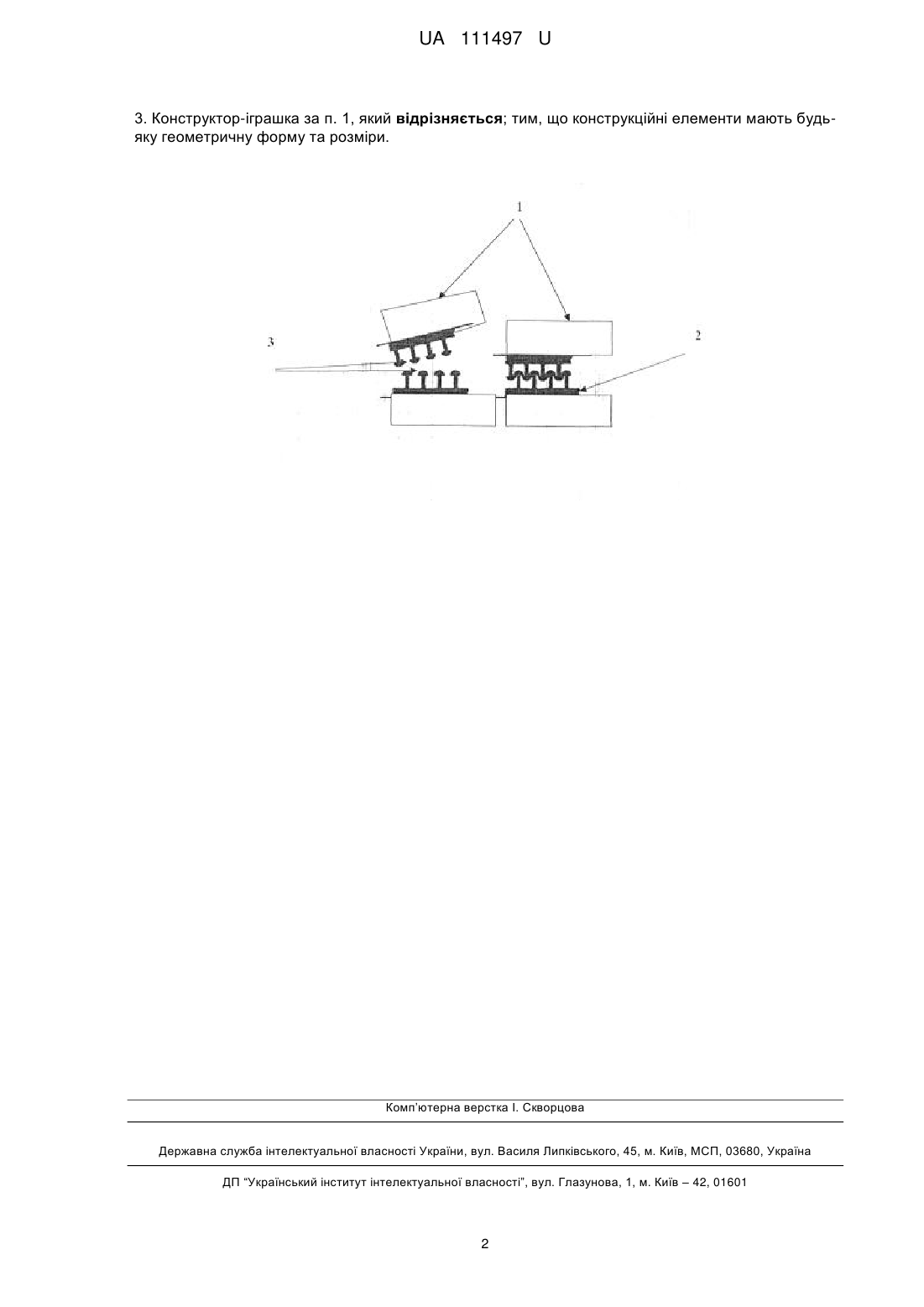

Реферат: Конструктор-іграшка містить конструкційні елементи, як деталі, відповідних розмірів, які з'єднані між собою за допомогою елементів з'єднання. Елементи з'єднання виконані у вигляді грибоподібних елементів з напівокруглими головками, виконаними із гнучкого матеріалу і закріпленими на гнучкій стрічці у шаховому порядку, а гнучка стрічка приєднана до кожного конструкційного елемента для з'єднання їх між собою. UA 111497 U (54) КОНСТРУКТОР-ІГРАШКА UA 111497 U UA 111497 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до виробництва дитячих іграшок, зокрема до збірних-розбірних конструкторів, а також може використовуватись; при збірці модулів меблів. Відомий пристрій дитячий багатомодельний іграшковий конструктор, що містить набір конструктивних елементів з наскрізними отворами та з'єднувальними різьбовими елементами (див. патент України № 47493). Недоліком цього іграшкового конструктора є громіздкість та складність з'єднання деталей. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є конструкторіграшка, що містить набір конструкційних елементів, які для кріплення між собою деталей мають елементи з'єднання у вигляді виступів та пазів (див. патент України №38789). Недоліком цього пристрою є те, що під час збірки конструктора дитині не дуже легко й зручно збирати його деталі, через те, що це потребує від дитини точного співставлення виступів із вибраним пазом. З'єднання деталей одна з іншою можливе лише під чітко визначеним кутом, наперед визначеним розміщенням виступу та паза на деталях. Окрім того, з'єднання певних деталей одна з одною можливе лише при співпаданні форми виступу з пазом, тобто тільки певну частину деталей можливо з'єднати між собою. Ці недоліки у конструкторі обмежують заздалегідь визначену кількість варіантів збірки деталей, та відповідно і звужують різноспрямованість та об'єм творчого фантазування дитини у своєму розвитку. В основу корисної моделі поставлено задачу удосконалити відомий конструктор-іграшку шляхом використання елементів з'єднання, що дозволяють дитині творчо фантазуючи дуже швидко, легко та зручно збирати різноманітні конструкційні фігури, підвищуючи тим самим її розвиток. Поставлена задача вирішується тим, що у конструкторі-іграшці, який містить конструкційні елементи, як деталі відповідних розмірів, які з'єднані між собою за допомогою елементів з'єднання, згідно з корисною моделлю, елементи з'єднання виконані у вигляді грибоподібних елементів з напівокруглими головками, виконаними із гнучкого матеріалу і закріпленими на гнучкій стрічці у шаховому порядку. Крім цього, у корисній моделі, що заявляється, конструкційні елементи мають спеціальні ніші для прикріплення гнучких стрічок. Крім цього, у корисній моделі, що заявляється, конструкційні елементи мають будь-яку геометричну форму та розміри. З'єднання у вигляді грибоподібних елементів з напівокруглими головками, що виконані із гнучкого матеріалу, дозволяє дитині дуже швидко, легко та зручно збирати й розбирати велику кількість конструкційних елементів між собою, створюючи тим самим різноманітні складні конструкційні фігури, що в свою чергу розширює її кругозір та коло творчого фантазування. Грибоподібні елементи з напівокруглими головками належать до швидкороз'ємних з'єднань, так як тут не використовується принцип "тато-мама", що надає можливість дитині без зайвих зусиль та легко з'єднувати у будь-якому комбінуванні між собою конструкційні елементи різної форми. Застосування відповідних елементів з'єднання надає можливість міцного з'єднання конструкційних елементів між собою. Виконання конструктора-іграшки наведене на кресленні. Конструкційні елементи іграшки 1 будь-якої геометричної форми та розмірів мають спеціальні ніші для кріплення гнучких стрічок 2, на які прикріплені у шаховому порядку грибоподібні елементи з напівокруглими головками 3, виконаними із гнучкого матеріалу. Конструктор-іграшка працює наступним чином. Грибоподібні елементи з'єднання з напівокруглими головками 3 при з'єднанні входять один між одним, забезпечуючи тим самим міцне поєднання між собою конструкційних елементів 1, на яких у спеціальних нішах прикріплені гнучкі стрічки 2 із прикріпленими на них у шаховому порядку грибоподібними елементами з'єднання 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Конструктор-іграшка, який містить конструкційні елементи, як деталі, відповідних розмірів, які з'єднані між собою за допомогою елементів з'єднання, який відрізняється тим, що елементи з'єднання виконані у вигляді грибоподібних елементів з напівокруглими головками, виконаними із гнучкого матеріалу і закріпленими на гнучкій стрічці у шаховому порядку, а гнучка стрічка приєднана до кожного конструкційного елемента для з'єднання їх між собою. 2. Конструктор-іграшка за п. 1, який відрізняється тим, що конструкційні елементи мають спеціальні ніші для прикріплення гнучких стрічок. 1 UA 111497 U 3. Конструктор-іграшка за п. 1, який відрізняється; тим, що конструкційні елементи мають будьяку геометричну форму та розміри. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
