Дренажно-модульна система

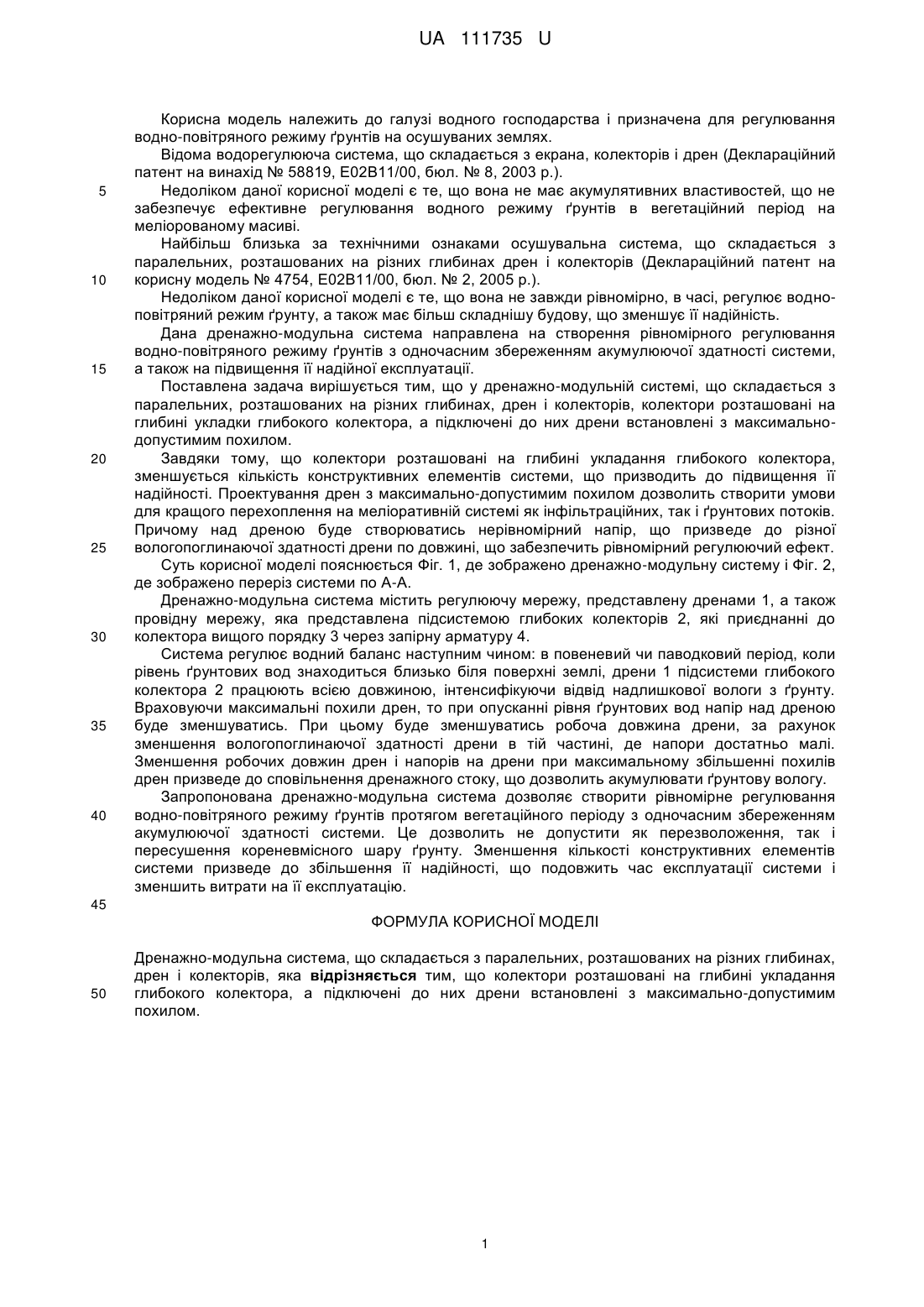

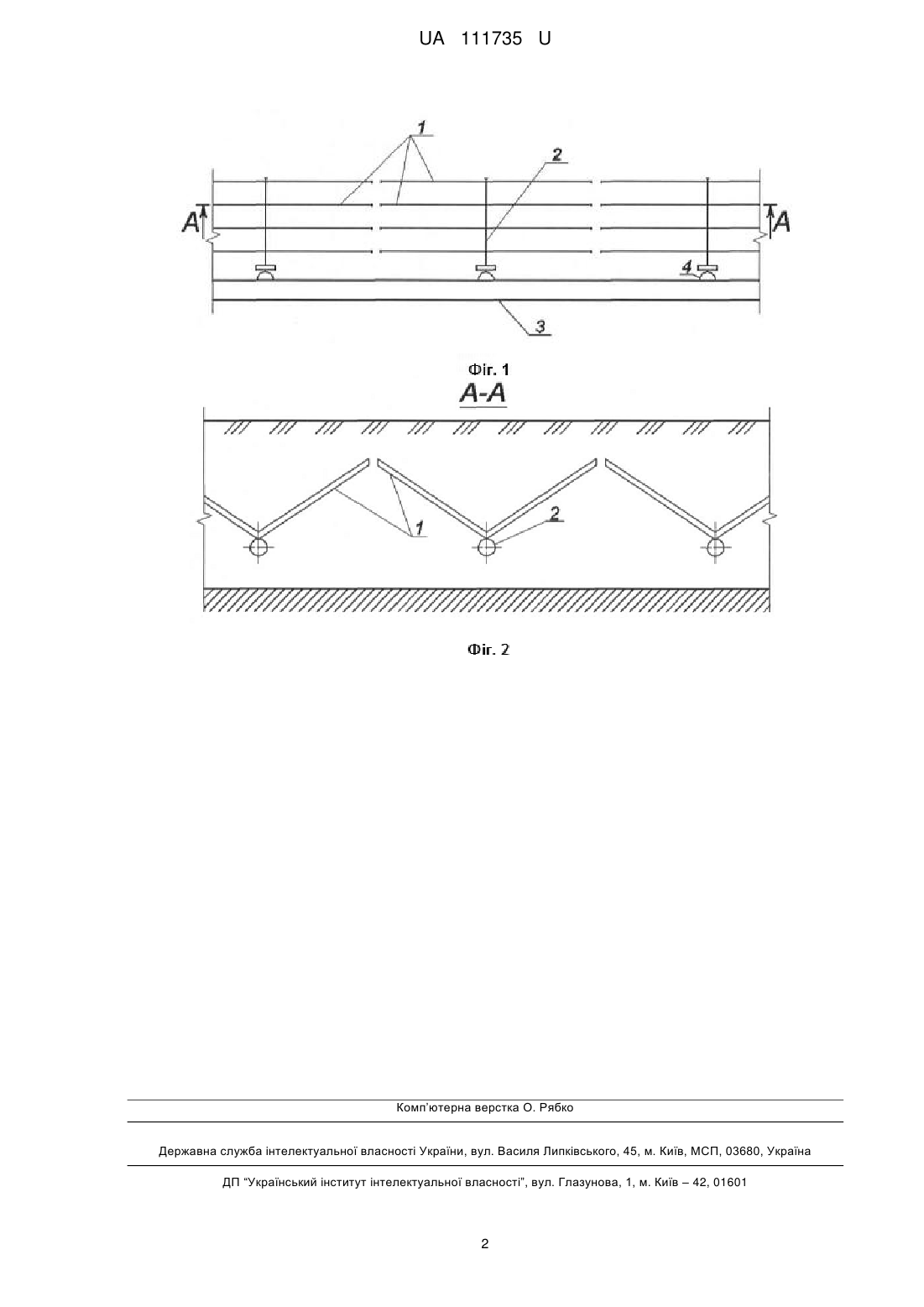

Реферат: UA 111735 U UA 111735 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі водного господарства і призначена для регулювання водно-повітряного режиму ґрунтів на осушуваних землях. Відома водорегулююча система, що складається з екрана, колекторів і дрен (Деклараційний патент на винахід № 58819, Е02В11/00, бюл. № 8, 2003 р.). Недоліком даної корисної моделі є те, що вона не має акумулятивних властивостей, що не забезпечує ефективне регулювання водного режиму ґрунтів в вегетаційний період на меліорованому масиві. Найбільш близька за технічними ознаками осушувальна система, що складається з паралельних, розташованих на різних глибинах дрен і колекторів (Деклараційний патент на корисну модель № 4754, Е02В11/00, бюл. № 2, 2005 р.). Недоліком даної корисної моделі є те, що вона не завжди рівномірно, в часі, регулює водноповітряний режим ґрунту, а також має більш складнішу будову, що зменшує її надійність. Дана дренажно-модульна система направлена на створення рівномірного регулювання водно-повітряного режиму ґрунтів з одночасним збереженням акумулюючої здатності системи, а також на підвищення її надійної експлуатації. Поставлена задача вирішується тим, що у дренажно-модульній системі, що складається з паралельних, розташованих на різних глибинах, дрен і колекторів, колектори розташовані на глибині укладки глибокого колектора, а підключені до них дрени встановлені з максимальнодопустимим похилом. Завдяки тому, що колектори розташовані на глибині укладання глибокого колектора, зменшується кількість конструктивних елементів системи, що призводить до підвищення її надійності. Проектування дрен з максимально-допустимим похилом дозволить створити умови для кращого перехоплення на меліоративній системі як інфільтраційних, так і ґрунтових потоків. Причому над дреною буде створюватись нерівномірний напір, що призведе до різної вологопоглинаючої здатності дрени по довжині, що забезпечить рівномірний регулюючий ефект. Суть корисної моделі пояснюється Фіг. 1, де зображено дренажно-модульну систему і Фіг. 2, де зображено переріз системи по А-А. Дренажно-модульна система містить регулюючу мережу, представлену дренами 1, а також провідну мережу, яка представлена підсистемою глибоких колекторів 2, які приєднанні до колектора вищого порядку 3 через запірну арматуру 4. Система регулює водний баланс наступним чином: в повеневий чи паводковий період, коли рівень ґрунтових вод знаходиться близько біля поверхні землі, дрени 1 підсистеми глибокого колектора 2 працюють всією довжиною, інтенсифікуючи відвід надлишкової вологи з ґрунту. Враховуючи максимальні похили дрен, то при опусканні рівня ґрунтових вод напір над дреною буде зменшуватись. При цьому буде зменшуватись робоча довжина дрени, за рахунок зменшення вологопоглинаючої здатності дрени в тій частині, де напори достатньо малі. Зменшення робочих довжин дрен і напорів на дрени при максимальному збільшенні похилів дрен призведе до сповільнення дренажного стоку, що дозволить акумулювати ґрунтову вологу. Запропонована дренажно-модульна система дозволяє створити рівномірне регулювання водно-повітряного режиму ґрунтів протягом вегетаційного періоду з одночасним збереженням акумулюючої здатності системи. Це дозволить не допустити як перезволоження, так і пересушення кореневмісного шару ґрунту. Зменшення кількості конструктивних елементів системи призведе до збільшення її надійності, що подовжить час експлуатації системи і зменшить витрати на її експлуатацію. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Дренажно-модульна система, що складається з паралельних, розташованих на різних глибинах, дрен і колекторів, яка відрізняється тим, що колектори розташовані на глибині укладання глибокого колектора, а підключені до них дрени встановлені з максимально-допустимим похилом. 1 UA 111735 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
