Дренажно-модульна система

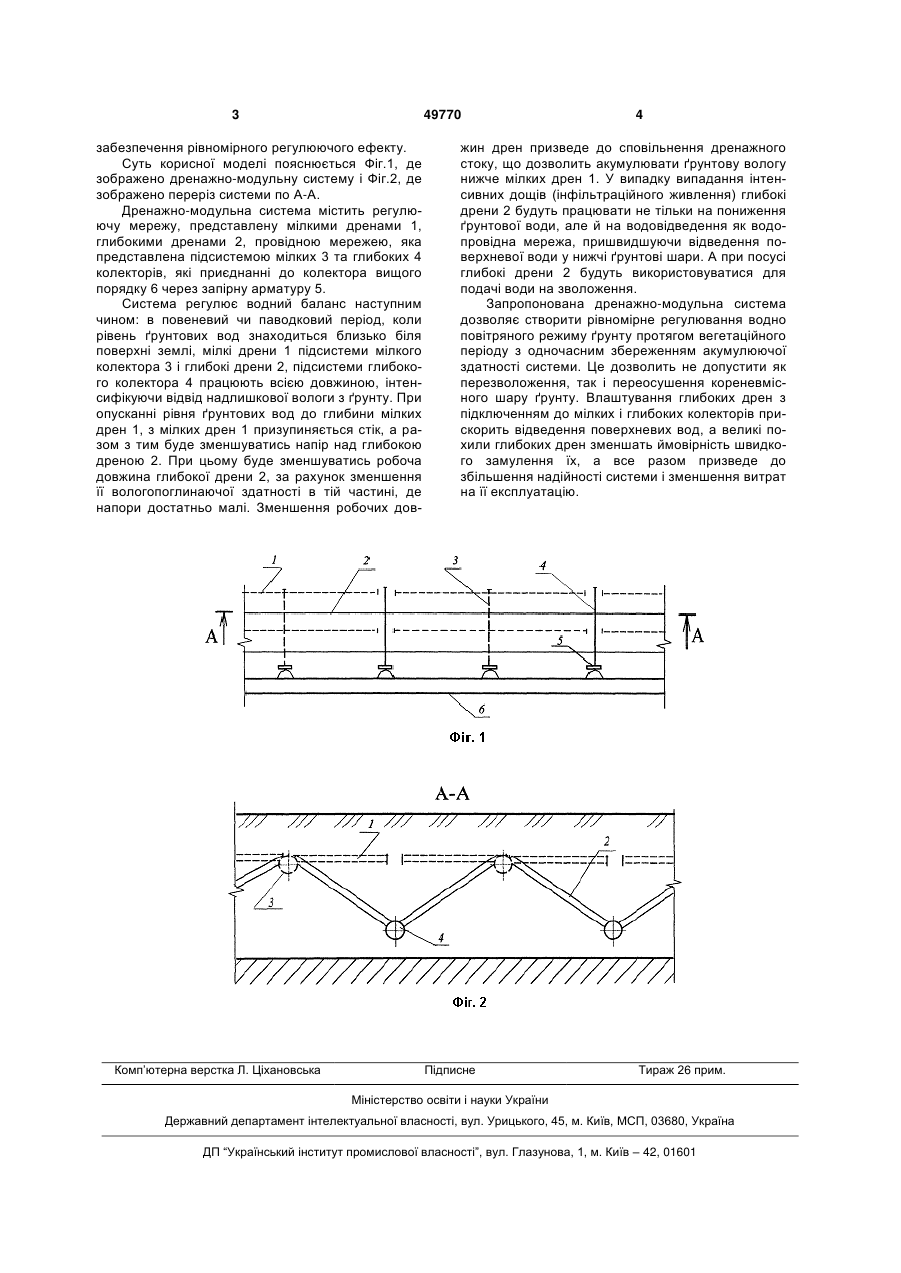

Дренажно-модульна система, що складається з паралельних, розташованих на різних глибинах дрен і колекторів, яка відрізняється тим, що глибокі дрени підключені одночасно до глибокого і мілкого колекторів, при цьому витокова частина дрени підключена до мілкого колектора, а гирлова - до глибокого колектора. (19) (21) u200911935 (22) 23.11.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ТКАЧУК МИКОЛА МИКИТОВИЧ, ТКАЧУК РУСЛАН МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 49770 забезпечення рівномірного регулюючого ефекту. Суть корисної моделі пояснюється Фіг.1, де зображено дренажно-модульну систему і Фіг.2, де зображено переріз системи по А-А. Дренажно-модульна система містить регулюючу мережу, представлену мілкими дренами 1, глибокими дренами 2, провідною мережею, яка представлена підсистемою мілких 3 та глибоких 4 колекторів, які приєднанні до колектора вищого порядку 6 через запірну арматуру 5. Система регулює водний баланс наступним чином: в повеневий чи паводковий період, коли рівень ґрунтових вод знаходиться близько біля поверхні землі, мілкі дрени 1 підсистеми мілкого колектора 3 і глибокі дрени 2, підсистеми глибокого колектора 4 працюють всією довжиною, інтенсифікуючи відвід надлишкової вологи з ґрунту. При опусканні рівня ґрунтових вод до глибини мілких дрен 1, з мілких дрен 1 призупиняється стік, а разом з тим буде зменшуватись напір над глибокою дреною 2. При цьому буде зменшуватись робоча довжина глибокої дрени 2, за рахунок зменшення її вологопоглинаючої здатності в тій частині, де напори достатньо малі. Зменшення робочих дов Комп’ютерна верстка Л. Ціхановська 4 жин дрен призведе до сповільнення дренажного стоку, що дозволить акумулювати ґрунтову вологу нижче мілких дрен 1. У випадку випадання інтенсивних дощів (інфільтраційного живлення) глибокі дрени 2 будуть працювати не тільки на пониження ґрунтової води, але й на водовідведення як водопровідна мережа, пришвидшуючи відведення поверхневої води у нижчі ґрунтові шари. А при посусі глибокі дрени 2 будуть використовуватися для подачі води на зволоження. Запропонована дренажно-модульна система дозволяє створити рівномірне регулювання водно повітряного режиму ґрунту протягом вегетаційного періоду з одночасним збереженням акумулюючої здатності системи. Це дозволить не допустити як перезволоження, так і переосушення кореневмісного шару ґрунту. Влаштування глибоких дрен з підключенням до мілких і глибоких колекторів прискорить відведення поверхневих вод, а великі похили глибоких дрен зменшать ймовірність швидкого замулення їх, а все разом призведе до збільшення надійності системи і зменшення витрат на її експлуатацію. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
