Споруда для забору ґрунтових вод

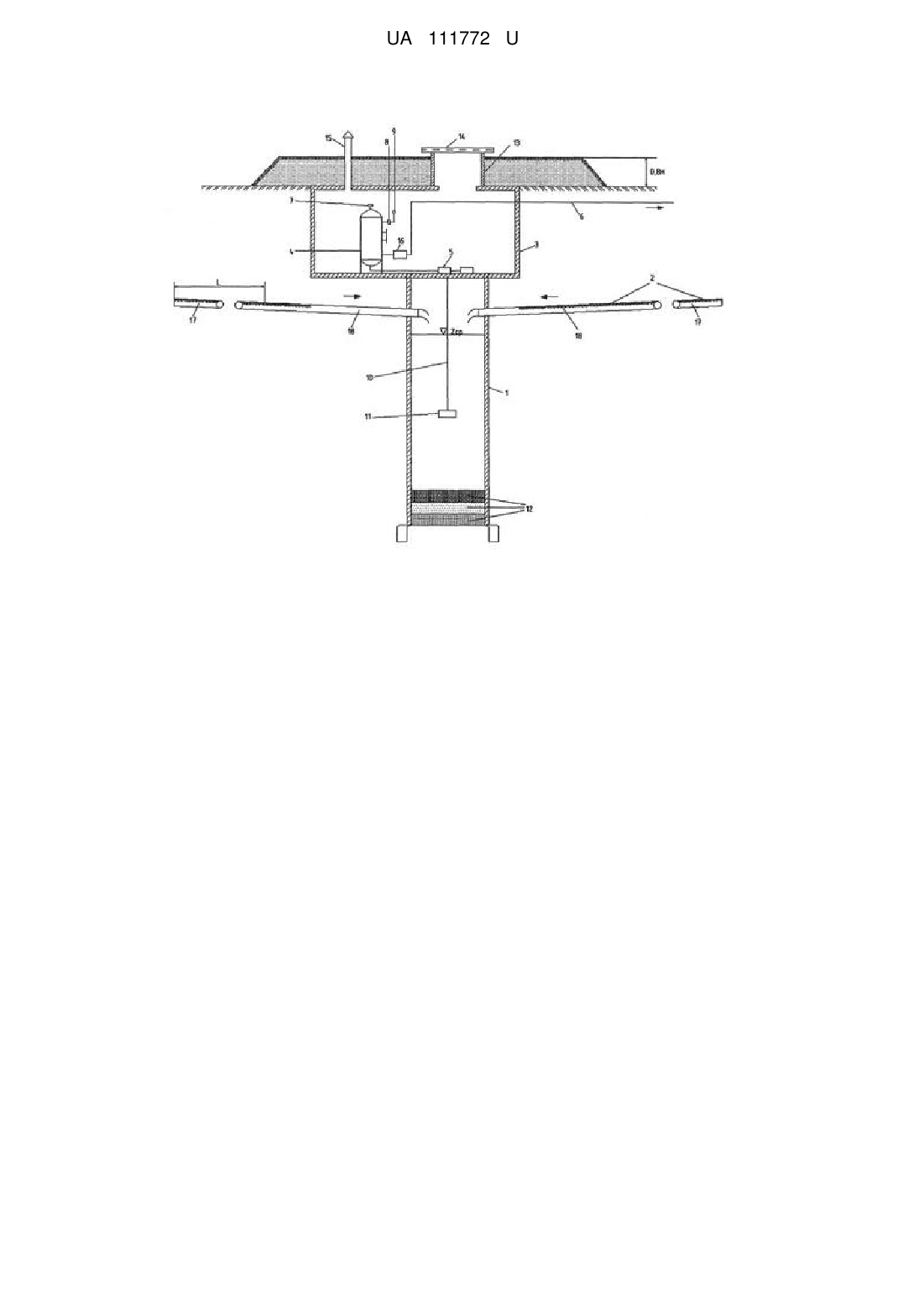

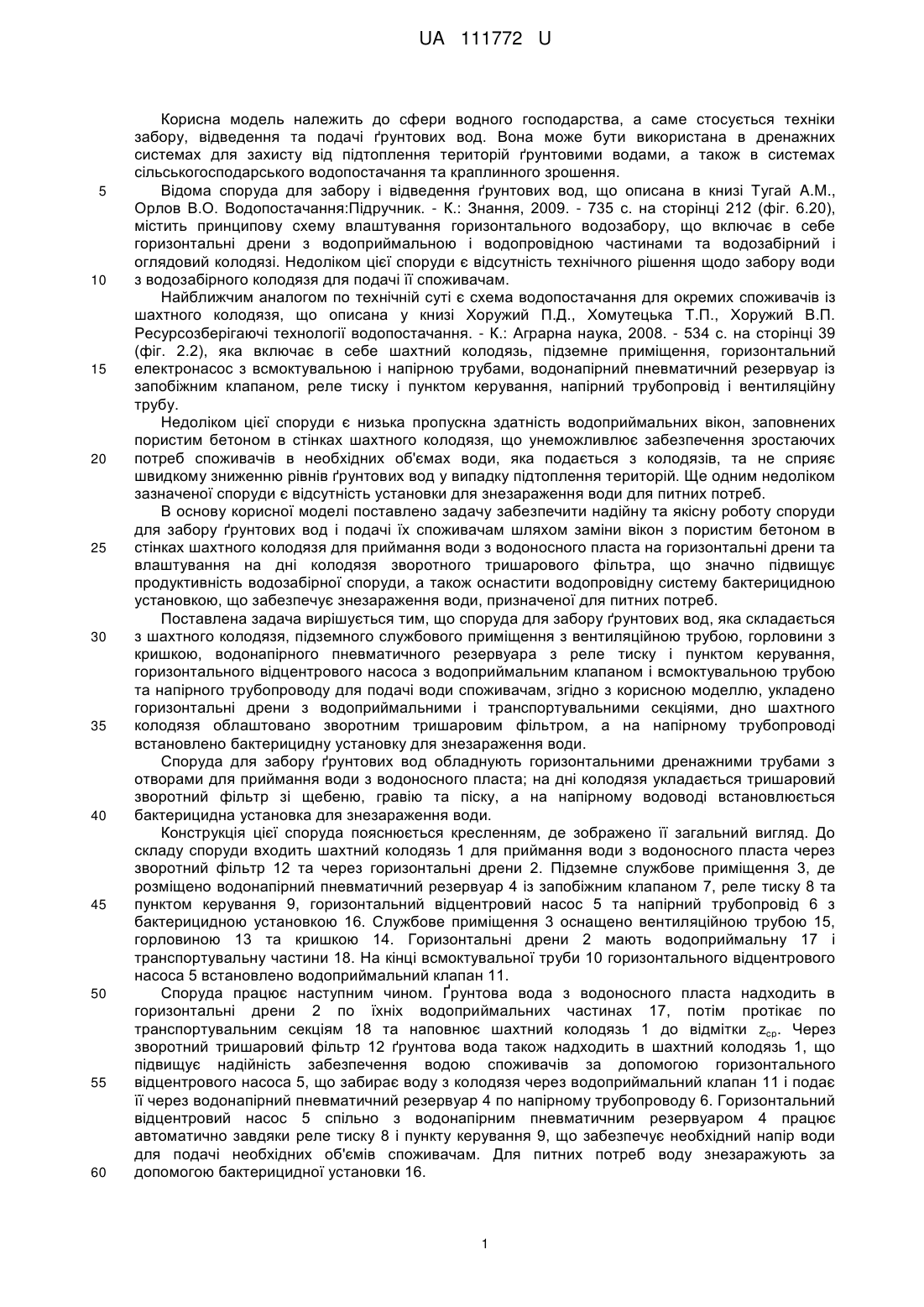

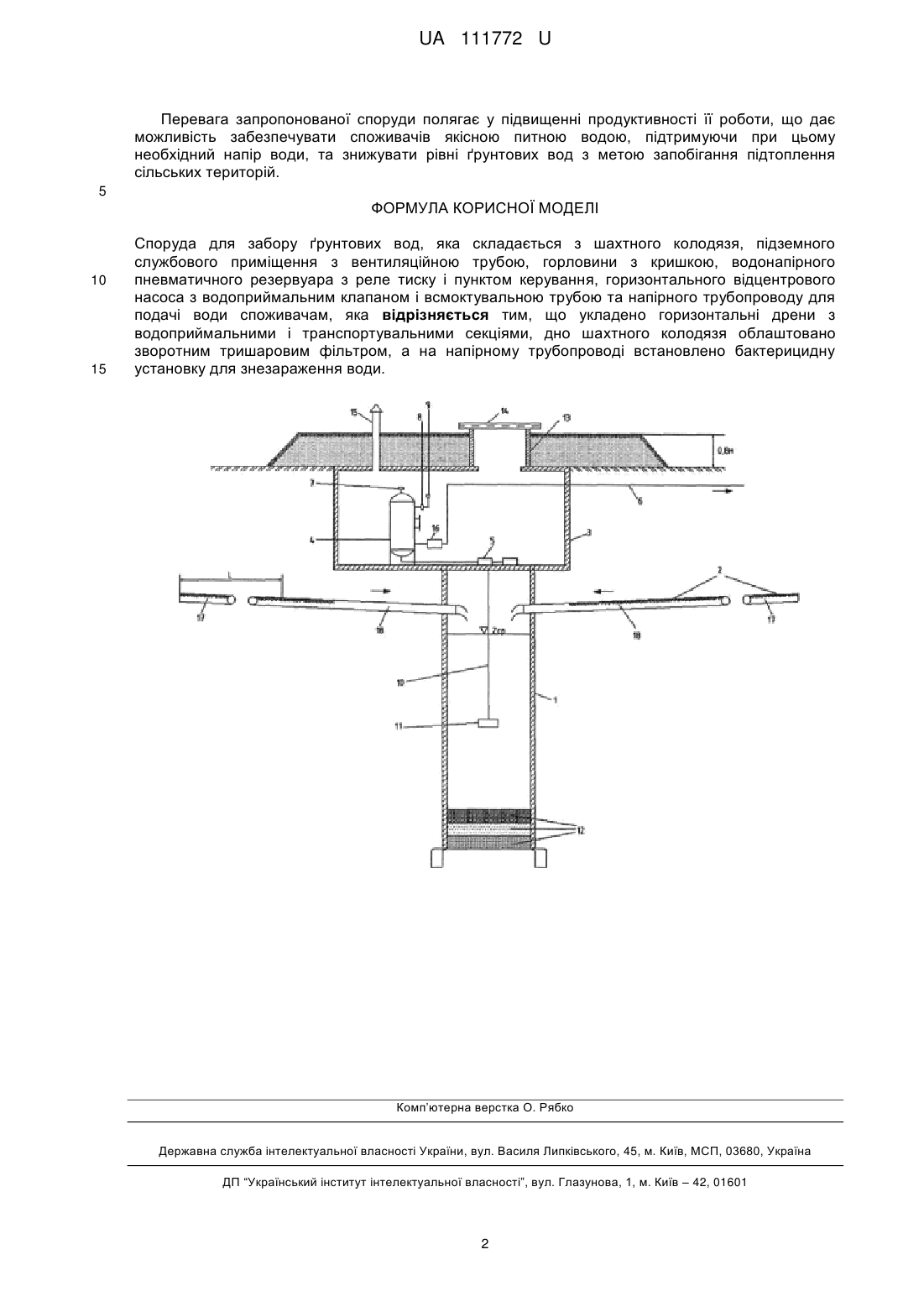

Реферат: Споруда для забору ґрунтових вод містить шахтний колодязь, підземне службове приміщення з вентиляційною трубою, горловину з кришкою, водонапірний пневматичний резервуар з реле тиску і пунктом керування, горизонтальний відцентровий насос з водоприймальним клапаном і всмоктувальною трубою та напірний трубопровід для подачі води споживачам. Укладено горизонтальні дрени з водоприймальними і транспортувальними секціями, дно шахтного колодязя облаштовано зворотним тришаровим фільтром, а на напірному трубопроводі встановлено бактерицидну установку для знезараження води. UA 111772 U (12) UA 111772 U UA 111772 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сфери водного господарства, а саме стосується техніки забору, відведення та подачі ґрунтових вод. Вона може бути використана в дренажних системах для захисту від підтоплення територій ґрунтовими водами, а також в системах сільськогосподарського водопостачання та краплинного зрошення. Відома споруда для забору і відведення ґрунтових вод, що описана в книзі Тугай A.M., Орлов В.О. Водопостачання:Підручник. - К.: Знання, 2009. - 735 с. на сторінці 212 (фіг. 6.20), містить принципову схему влаштування горизонтального водозабору, що включає в себе горизонтальні дрени з водоприймальною і водопровідною частинами та водозабірний і оглядовий колодязі. Недоліком цієї споруди є відсутність технічного рішення щодо забору води з водозабірного колодязя для подачі її споживачам. Найближчим аналогом по технічній суті є схема водопостачання для окремих споживачів із шахтного колодязя, що описана у книзі Хоружий П.Д., Хомутецька Т.П., Хоружий В.П. Ресурсозберігаючі технології водопостачання. - К.: Аграрна наука, 2008. - 534 с. на сторінці 39 (фіг. 2.2), яка включає в себе шахтний колодязь, підземне приміщення, горизонтальний електронасос з всмоктувальною і напірною трубами, водонапірний пневматичний резервуар із запобіжним клапаном, реле тиску і пунктом керування, напірний трубопровід і вентиляційну трубу. Недоліком цієї споруди є низька пропускна здатність водоприймальних вікон, заповнених пористим бетоном в стінках шахтного колодязя, що унеможливлює забезпечення зростаючих потреб споживачів в необхідних об'ємах води, яка подається з колодязів, та не сприяє швидкому зниженню рівнів ґрунтових вод у випадку підтоплення територій. Ще одним недоліком зазначеної споруди є відсутність установки для знезараження води для питних потреб. В основу корисної моделі поставлено задачу забезпечити надійну та якісну роботу споруди для забору ґрунтових вод і подачі їх споживачам шляхом заміни вікон з пористим бетоном в стінках шахтного колодязя для приймання води з водоносного пласта на горизонтальні дрени та влаштування на дні колодязя зворотного тришарового фільтра, що значно підвищує продуктивність водозабірної споруди, а також оснастити водопровідну систему бактерицидною установкою, що забезпечує знезараження води, призначеної для питних потреб. Поставлена задача вирішується тим, що споруда для забору ґрунтових вод, яка складається з шахтного колодязя, підземного службового приміщення з вентиляційною трубою, горловини з кришкою, водонапірного пневматичного резервуара з реле тиску і пунктом керування, горизонтального відцентрового насоса з водоприймальним клапаном і всмоктувальною трубою та напірного трубопроводу для подачі води споживачам, згідно з корисною моделлю, укладено горизонтальні дрени з водоприймальними і транспортувальними секціями, дно шахтного колодязя облаштовано зворотним тришаровим фільтром, а на напірному трубопроводі встановлено бактерицидну установку для знезараження води. Споруда для забору ґрунтових вод обладнують горизонтальними дренажними трубами з отворами для приймання води з водоносного пласта; на дні колодязя укладається тришаровий зворотний фільтр зі щебеню, гравію та піску, а на напірному водоводі встановлюється бактерицидна установка для знезараження води. Конструкція цієї споруда пояснюється кресленням, де зображено її загальний вигляд. До складу споруди входить шахтний колодязь 1 для приймання води з водоносного пласта через зворотний фільтр 12 та через горизонтальні дрени 2. Підземне службове приміщення 3, де розміщено водонапірний пневматичний резервуар 4 із запобіжним клапаном 7, реле тиску 8 та пунктом керування 9, горизонтальний відцентровий насос 5 та напірний трубопровід 6 з бактерицидною установкою 16. Службове приміщення 3 оснащено вентиляційною трубою 15, горловиною 13 та кришкою 14. Горизонтальні дрени2 мають водоприймальну 17 і транспортувальну частини 18. На кінці всмоктувальної труби 10 горизонтального відцентрового насоса 5 встановлено водоприймальний клапан 11. Споруда працює наступним чином. Ґрунтова вода з водоносного пласта надходить в горизонтальні дрени 2 по їхніх водоприймальних частинах 17, потім протікає по транспортувальним секціям 18 та наповнює шахтний колодязь 1 до відмітки zcp. Через зворотний тришаровий фільтр 12 ґрунтова вода також надходить в шахтний колодязь 1, що підвищує надійність забезпечення водою споживачів за допомогою горизонтального відцентрового насоса 5, що забирає воду з колодязя через водоприймальний клапан 11 і подає її через водонапірний пневматичний резервуар 4 по напірному трубопроводу 6. Горизонтальний відцентровий насос 5 спільно з водонапірним пневматичним резервуаром 4 працює автоматично завдяки реле тиску 8 і пункту керування 9, що забезпечує необхідний напір води для подачі необхідних об'ємів споживачам. Для питних потреб воду знезаражують за допомогою бактерицидної установки 16. 1 UA 111772 U Перевага запропонованої споруди полягає у підвищенні продуктивності її роботи, що дає можливість забезпечувати споживачів якісною питною водою, підтримуючи при цьому необхідний напір води, та знижувати рівні ґрунтових вод з метою запобігання підтоплення сільських територій. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Споруда для забору ґрунтових вод, яка складається з шахтного колодязя, підземного службового приміщення з вентиляційною трубою, горловини з кришкою, водонапірного пневматичного резервуара з реле тиску і пунктом керування, горизонтального відцентрового насоса з водоприймальним клапаном і всмоктувальною трубою та напірного трубопроводу для подачі води споживачам, яка відрізняється тим, що укладено горизонтальні дрени з водоприймальними і транспортувальними секціями, дно шахтного колодязя облаштовано зворотним тришаровим фільтром, а на напірному трубопроводі встановлено бактерицидну установку для знезараження води. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
