Водозабірна споруда
Номер патенту: 62504
Опубліковано: 15.12.2003
Автори: Каращенко Вячеслав Миколайович, Босак Микола Панасович, Чернюк Володимир Васильович
Формула / Реферат
Водозабірна споруда, яка містить не менше двох водозабірних каналів, сполучених з відвідним каналом, яка відрізняється тим, що голови водозабірних каналів віддалені одна від одної і заглиблені до рівня дна в зоні водозабору, при цьому у водозабірних каналах встановлені поверхневі запони.
Текст

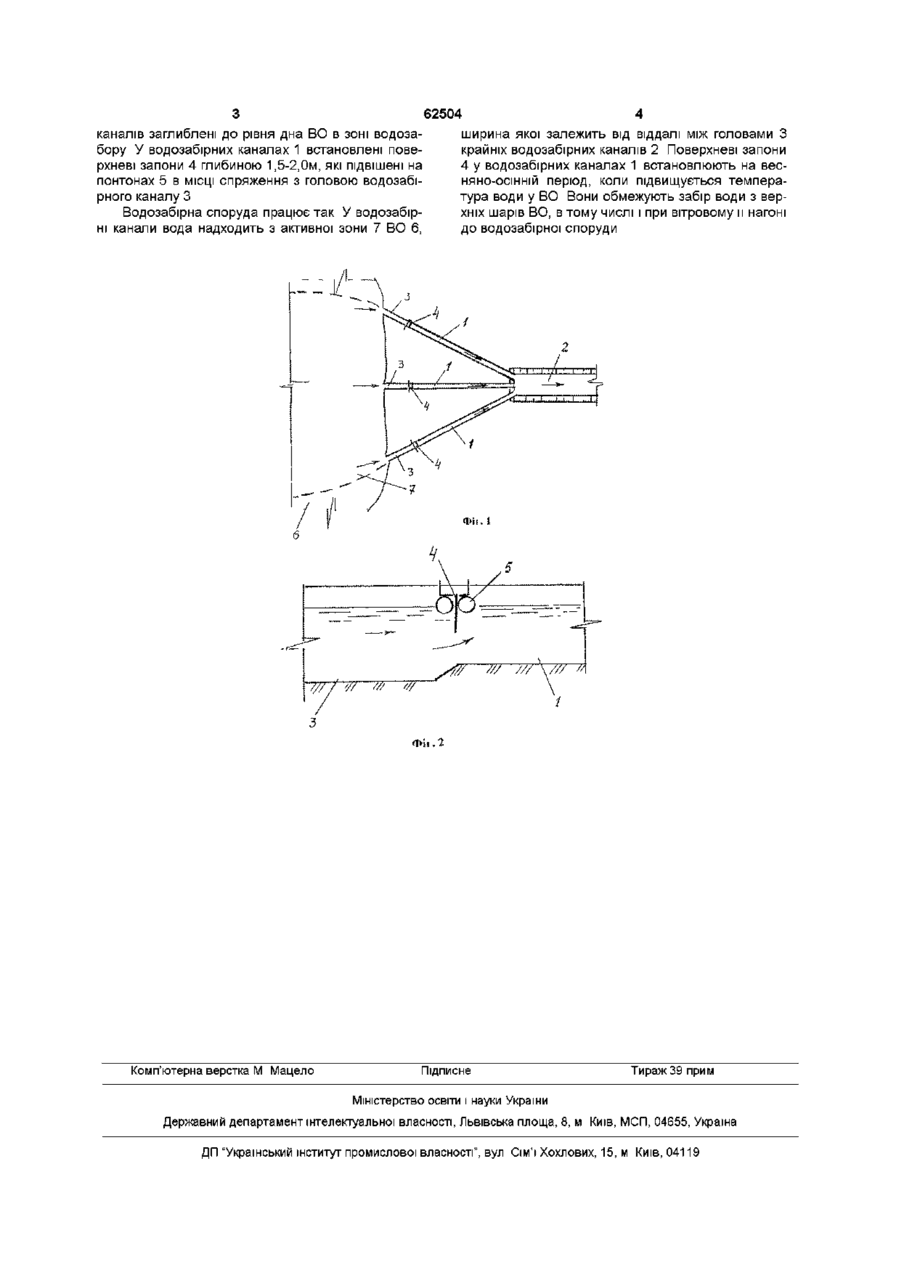

Водозабірна споруда, яка містить не менше двох водозабірних каналів, сполучених з ВІДВІДНИМ каналом, яка відрізняється тим, що голови водозабірних каналів віддалені одна від одної і заглиблені до рівня дна в зоні водозабору, при цьому у водозабірних каналах встановлені поверхневі запони Винахід відноситься до гідротехнічних споруд, власне до установок для забору води і може бути використаний в системах технічного водопостачання ТЕС і АЕС з водосховищами-охолодниками середньої глибини Відома водозабірна споруда для водопостачання теплової електростанції, яка містить один розширений ПІДВІДНИЙ канал та водозабірний отвір перед насосною станцією (С Ангелин Исследование водозаборного сооружения тепловой электростанции //Водозабор из стратифицированых водоемов, - Л Энергия -1968 - С 60-66) Недоліком и є відсутність засобів впливу на потік охолоджуваної води для збільшення активної площі водосховища-охолодника (ВО) і зниження температури води на водозаборі Найбільш близьким за технічною суттю до винаходу, що заявляється, є водозабірна споруда, яка містить не менше двох водозабірних каналів, сполучених з ВІДВІДНИМ каналом (Гідротехнічні споруди, ред Дмітрієва А Ф - М Рівне, 1999 р С 221) Проте, така водозабірна споруда на ВО не забезпечує відбору води з глибинних шарів ВО нижчої температури, і, через суміжне розміщення водозабірних каналів, звужує транзитний потік охолоджуваної води у ВО, тобто зменшує його активну площу Така водозабірна споруда не має пристроїв для обмеження забору теплих верхніх шарів води з ВО Це знижує ефективність технічного водопостачання з ВО В основу винаходу покладено завдання вдосконалити водозабірну споруду, в якій введення нових конструктивних елементів та нове розташування відомих, забезпечило би розширення тран зитного потоку охолоджуваної води, збільшення активної площі ВО, обмеження забору верхніх шарів води, що дозволить підвищити ефективність технічного водопостачання з ВО Поставлене завдання вирішується тим, що у водозабірній споруді, згідно з винаходом, голови водозабірних каналів віддалені між собою і заглиблені до рівня дна в зоні водозабору, при цьому у водозабірних каналах встановлені поверхневі запони Це дозволяє розширити транзитний потік охолоджуваної води по акваторії ВО, збільшити його активну площу В результаті цього збільшується охолодження води у ВО і вона до водозбору надходить з нижчою температурою Встановлення поверхневих запон у водозабірних каналах обмежує надходження поверхневих теплих шарів води з ВО у водозабірну споруду, звужує живий переріз потоку, при цьому трансформується його епюра швидкостей зі зміщенням середньої швидкості до низу потоку Отже, збільшується частка забору води з нижчою температурою з глибинних шарів ВО Внаслідок подачі холоднішої води в систему оборотного водопостачання для охолодження конденсаторів ТЕС чи АЕС підвищується їх потужність та ефективність технічного водопостачання з ВО На фіг 1 представлена схема водозабірної споруди На фіг 2 показано фрагмент поздовжнього перерізу водозабірного каналу Водозабірна споруда, складається з трьох водозабірних каналів 1, сполучених в один ВІДВІДНИЙ канал 2 Голови 3 водозабірних каналів 1 віддалені одна від одної на 100-200м, що залежить від розмірів та конфігурації ВО 6 Голови водозабірних О ю (О 62504 каналів заглиблені до рівня дна ВО в зоні водозабору У водозабірних каналах 1 встановлені поверхневі запони 4 глибиною 1,5-2,Ом, які підвішені на понтонах 5 в МІСЦІ спряження з головою водозабірного каналу З Водозабірна споруда працює так У водозабірні канали вода надходить з активної зони 7 ВО 6, ширина якої залежить від віддалі між головами З крайніх водозабірних каналів 2 Поверхневі запони 4 у водозабірних каналах 1 встановлюють на весНЯНО-ОСІННІЙ період, коли підвищується температура води у ВО Вони обмежують забір води з верхніх шарів ВО, в тому числі і при вітровому и нагоні до водозабірної споруди ФІ1. Комп'ютерна верстка М Мацело Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
ДивитисяДодаткова інформація
Назва патенту англійськоюWater-intake structure
Назва патенту російськоюВодозаборное сооружение
МПК / Мітки
МПК: E02B 9/00
Мітки: водозабірна, споруда
