Підвісний електромагнітний сепаратор
Номер патенту: 11179
Опубліковано: 25.12.1996
Автори: Губаревич Володимир Миколайович, Усатюк Володимир Михайлович, Власов Володимир Миколайович, Невзлін Борис Ісаакович, Загірняк Михайло Васильович
Формула / Реферат
(57) Подвесной электромагнитный сепаратор, включающий питатель в виде ленточного конвейера, электромагнитную систему, состоящую из намагничивающей обмотки и сердечника с полюсными наконечниками, внутренний из которых выполнен с рабочей поверхностью изогнутой наружу, а наружные - внутрь, разгрузочное приспособление в виде вращающегося механизма с диском, имеющим кольцевой выступ в межполюсном зазоре, форма которого аналогична форме нижних частей полюсных наконечников, отличающийся тем, что сердечник выполнен Ш-образной формы, а ось вращения диска размещена относительно намагничивающей обмотки с эксцентриситетом по ширине ленты питателя, от величины межполюсного зазора в нижней части полюсных наконечников до половины диаметра внутреннего полюса наконечника.
Текст

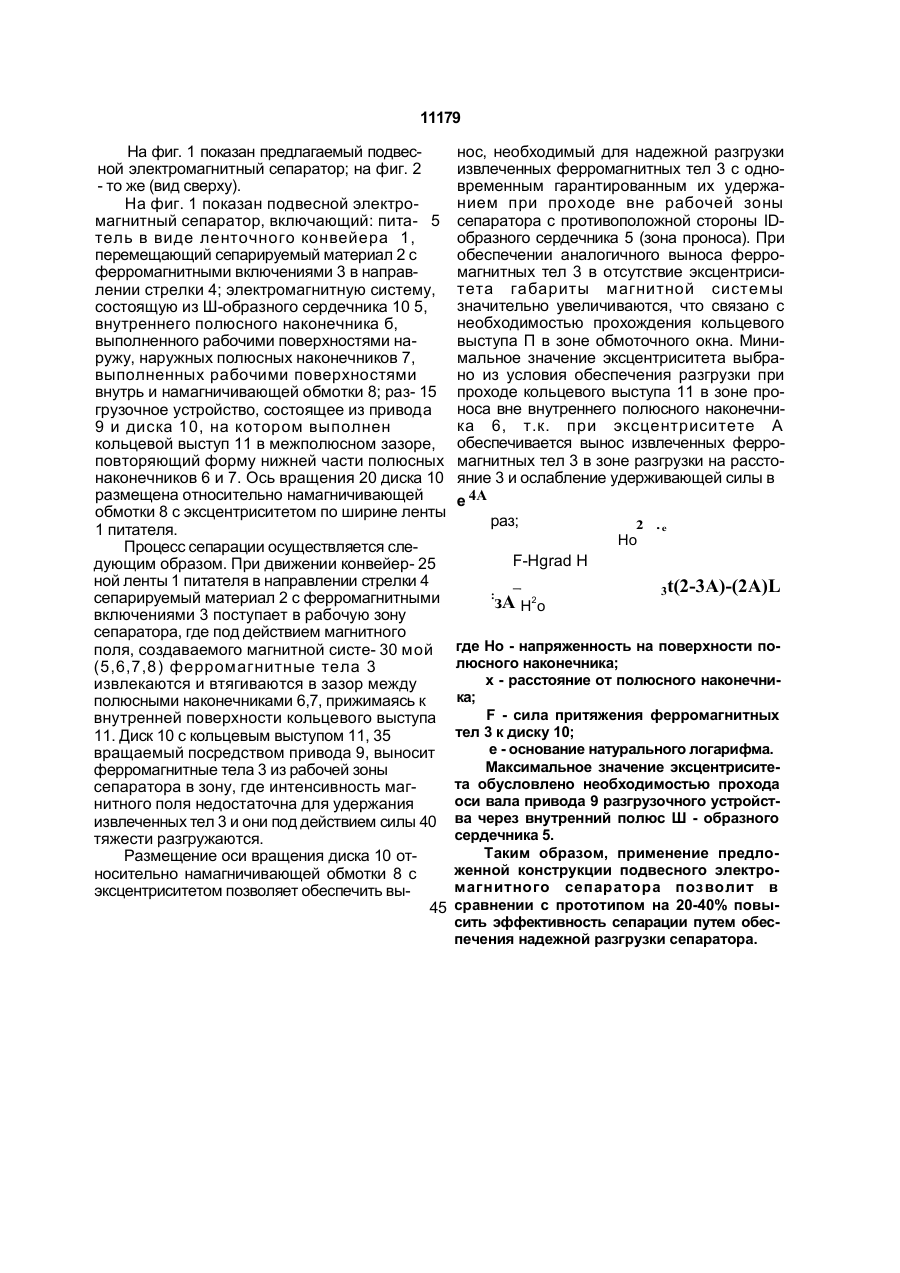

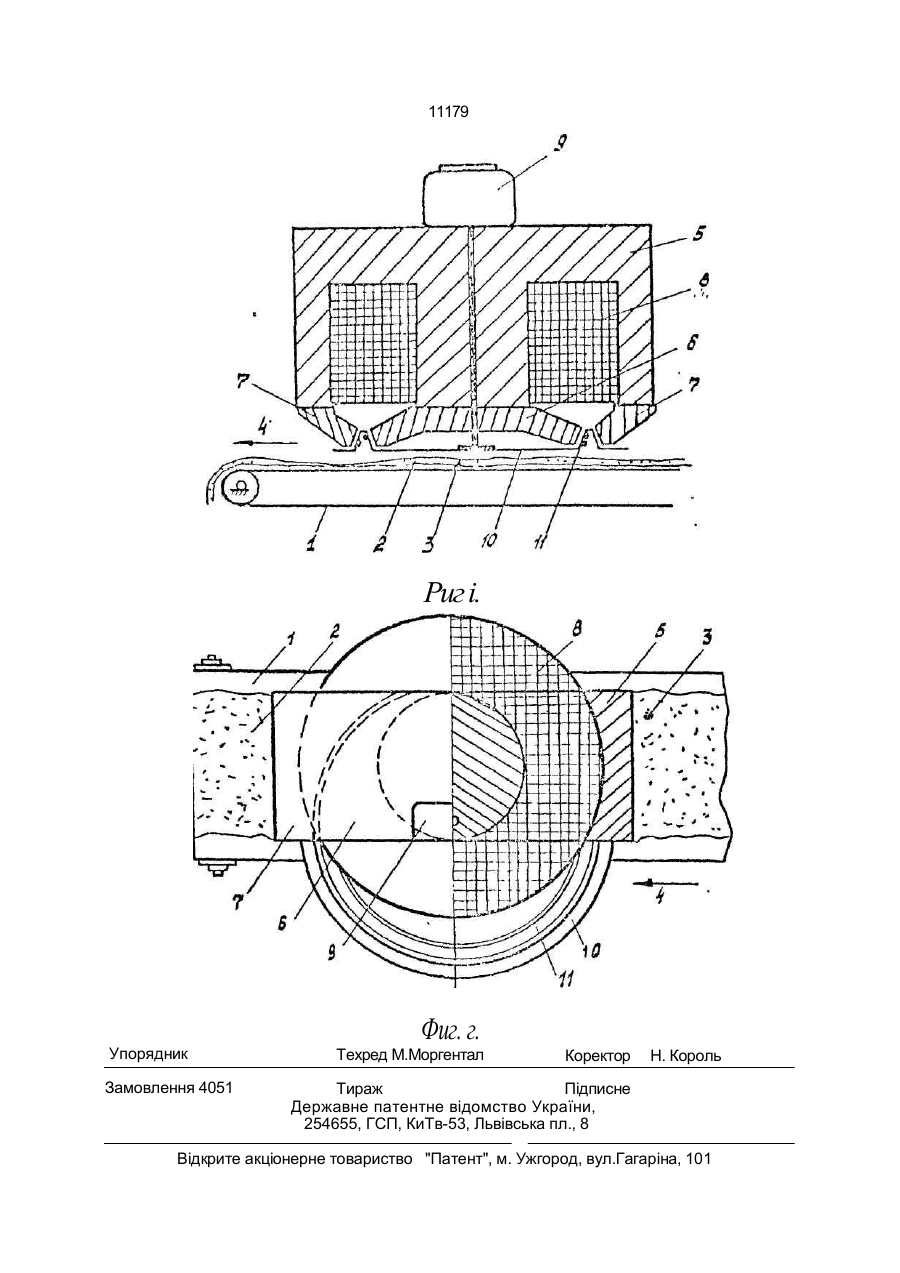

Подвесной электромагнитный сепара тор, включающий питатель в виде ленточно го конвейєра, электромагнитную систему, состоящую из намагничивающей обмотки и сердечника с полюсными наконечниками, внутренний из которых выполнен с рабочей поверхностью изогнутой наружу, а наружные - внутрь, разгрузочное приспособление в виде вращающегося механизма с диском, имеющим кольцевой выступ в межполюсном зазоре, форма которого аналогична форме нижних частей полюсных наконечников, отличающийся тем, что сердечник выполнен Ш-образной формы, а ось вращения диска размещена относительно намагничивающей обмотки с эксцентриситетом по ширине ленты питателя, от величины межполюсного зазора в нижней части полюсных наконечников до половины диаметра внутреннего полюса наконечника. Устройство относится к горной промышленности и может быть использовано для извлечения ферромагнитных тел из угля, песка и других сыпучих материалов, а также обогащения руд в угольной и горнообогатительной промышленности, черной и цветной металлургии для сепарации шлака и переработки вторичных металлов. электромагнитную систему, состоящую из сердечника с полюсными наконечниками и намагничивающей обмотки, разгрузочное приспособление, сердечник имеет Ш-образную форму, внутренний полюсный наконечник, выполненный рабочими поверхностями изогнутыми наружу, а наружные - внутрь, разгрузочное приспособление представляет собой вращающийся механизм с диском, на котором выполнен кольцевой выступ в межполюсном зазоре, повторяющий форму нижней части полюсных наконечников, ось вращения диска размещена относительно намагничивающей обмотки с эксцентриситетом по ширине ленты питателя от значе*ния межполюсного зазора в нижней части полюсных наконечников до полвины диаметра внутреннего полюса сердечника. Целью изобретения является повышение эффективности процесса сепарации путем обеспечения надежной разгрузки извлеченного магнитного материала при повышенной интенсивности магнитного поля сепаратора. Цель достигается тем, что в подвесном электромагнитном сепаратора, включающем питатель в виде ленточного конвейера, С > О 11179 На фиг. 1 показан предлагаемый подвесной электромагнитный сепаратор; на фиг. 2 - то же (вид сверху). На фиг. 1 показан подвесной электромагнитный сепаратор, включающий: пита- 5 тель в виде ленточного конвейера 1, перемещающий сепарируемый материал 2 с ферромагнитными включениями 3 в направлении стрелки 4; электромагнитную систему, состоящую из Ш-образного сердечника 10 5, внутреннего полюсного наконечника б, выполненного рабочими поверхностями наружу, наружных полюсных наконечников 7, выполненных рабочими поверхностями внутрь и намагничивающей обмотки 8; раз- 15 грузочное устройство, состоящее из привода 9 и диска 10, на котором выполнен кольцевой выступ 11 в межполюсном зазоре, повторяющий форму нижней части полюсных наконечников 6 и 7. Ось вращения 20 диска 10 размещена относительно намагничивающей обмотки 8 с эксцентриситетом по ширине ленты 1 питателя. Процесс сепарации осуществляется следующим образом. При движении конвейер- 25 ной ленты 1 питателя в направлении стрелки 4 сепарируемый материал 2 с ферромагнитными включениями 3 поступает в рабочую зону сепаратора, где под действием магнитного поля, создаваемого магнитной систе- 30 мой (5,6,7,8) ферромагнитные тела 3 извлекаются и втягиваются в зазор между полюсными наконечниками 6,7, прижимаясь к внутренней поверхности кольцевого выступа 11. Диск 10 с кольцевым выступом 11, 35 вращаемый посредством привода 9, выносит ферромагнитные тела 3 из рабочей зоны сепаратора в зону, где интенсивность магнитного поля недостаточна для удержания извлеченных тел 3 и они под действием силы 40 тяжести разгружаются. Размещение оси вращения диска 10 относительно намагничивающей обмотки 8 с эксцентриситетом позволяет обеспечить вы45 нос, необходимый для надежной разгрузки извлеченных ферромагнитных тел 3 с одновременным гарантированным их удержанием при проходе вне рабочей зоны сепаратора с противоположной стороны IDобразного сердечника 5 (зона проноса). При обеспечении аналогичного выноса ферромагнитных тел 3 в отсутствие эксцентриситета габариты магнитной системы значительно увеличиваются, что связано с необходимостью прохождения кольцевого выступа П в зоне обмоточного окна. Минимальное значение эксцентриситета выбрано из условия обеспечения разгрузки при проходе кольцевого выступа 11 в зоне проноса вне внутреннего полюсного наконечника 6, т.к. при эксцентриситете А обеспечивается вынос извлеченных ферромагнитных тел 3 в зоне разгрузки на расстояние 3 и ослабление удерживающей силы в е 4А раз; 2 .е Но : F-Hgrad H _ зА Н2о 3t(2-3A)-(2A)L где Но - напряженность на поверхности полюсного наконечника; х - расстояние от полюсного наконечника; F - сила притяжения ферромагнитных тел 3 к диску 10; е - основание натурального логарифма. Максимальное значение эксцентриситета обусловлено необходимостью прохода оси вала привода 9 разгрузочного устройства через внутренний полюс Ш - образного сердечника 5. Таким образом, применение предложенной конструкции подвесного электромагнитного сепаратора позволит в сравнении с прототипом на 20-40% повысить эффективность сепарации путем обеспечения надежной разгрузки сепаратора. 11179 Риг і. Упорядник Замовлення 4051 Фиг. г. Техред М.Моргентал Коректор Н. Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюOverhead electromagnetic separator
Автори англійськоюZahirniak Mykhailo Vasyliovych, Nevzlin Borys Isaakovych, Usatiuk Volodymyr Mykhailovych, Hubarevich Volodymyr Mykolaiovych, Vlasov Volodymyr Mykolaiovych
Назва патенту російськоюПодвесной электромагнитный сепаратор
Автори російськоюЗагирняк Михаил Васильевич, Невзлин Борис Исаакович, Усатюк Владимир Михайлович, Губаревич Владимир Николаевич, Власов Владимир Николаевич
МПК / Мітки
МПК: B03C 1/16
Мітки: електромагнітний, сепаратор, підвісний
