Електромагнітний сепаратор

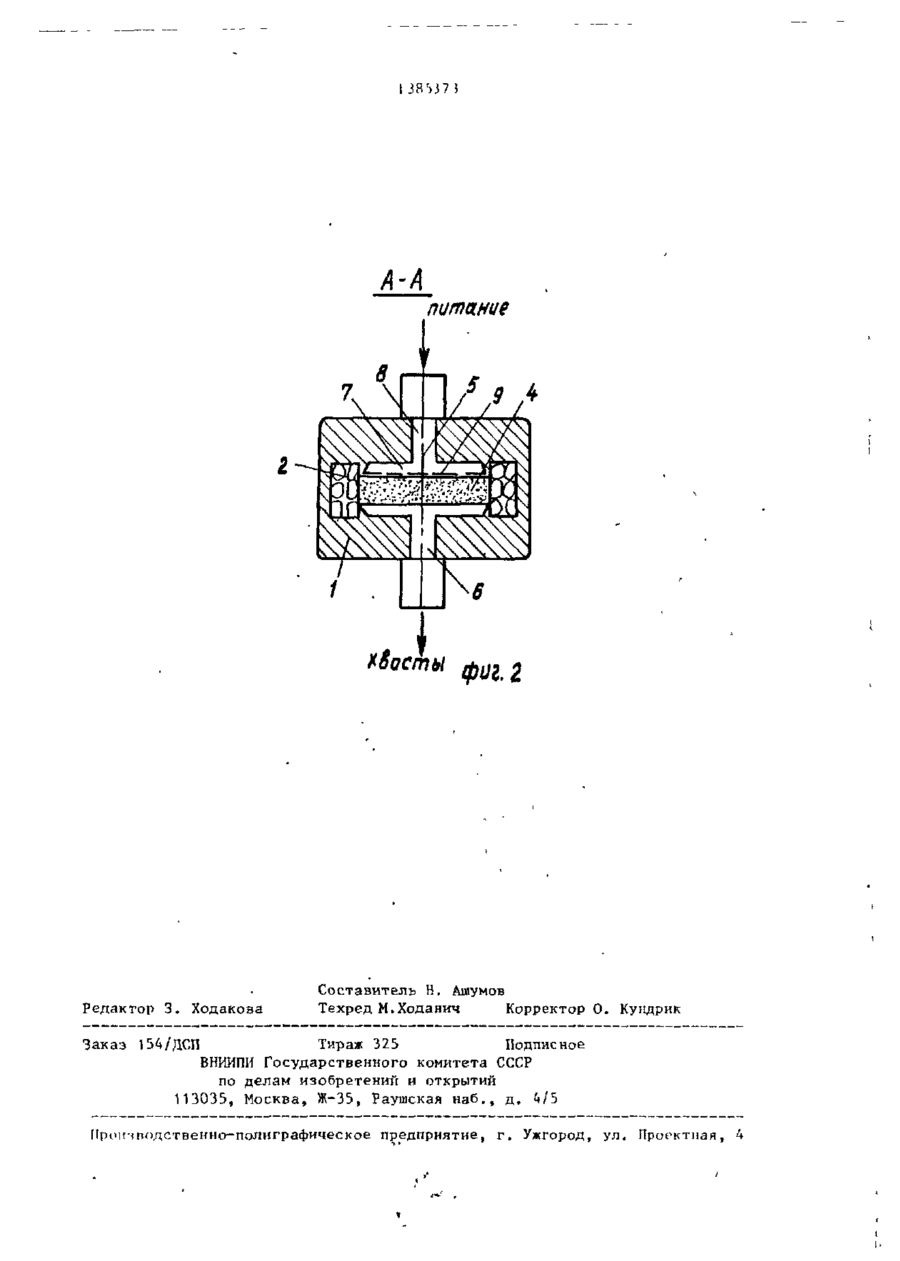

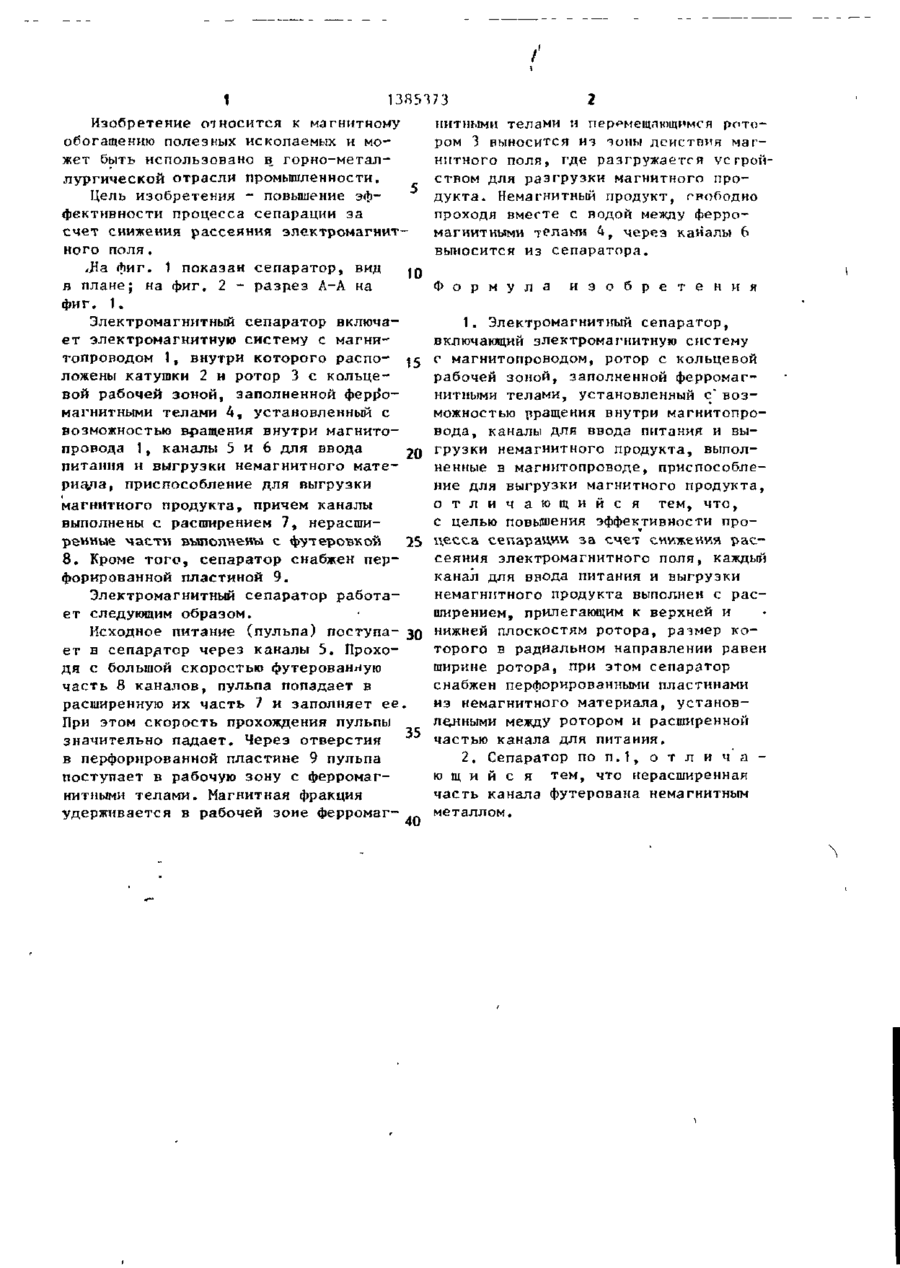

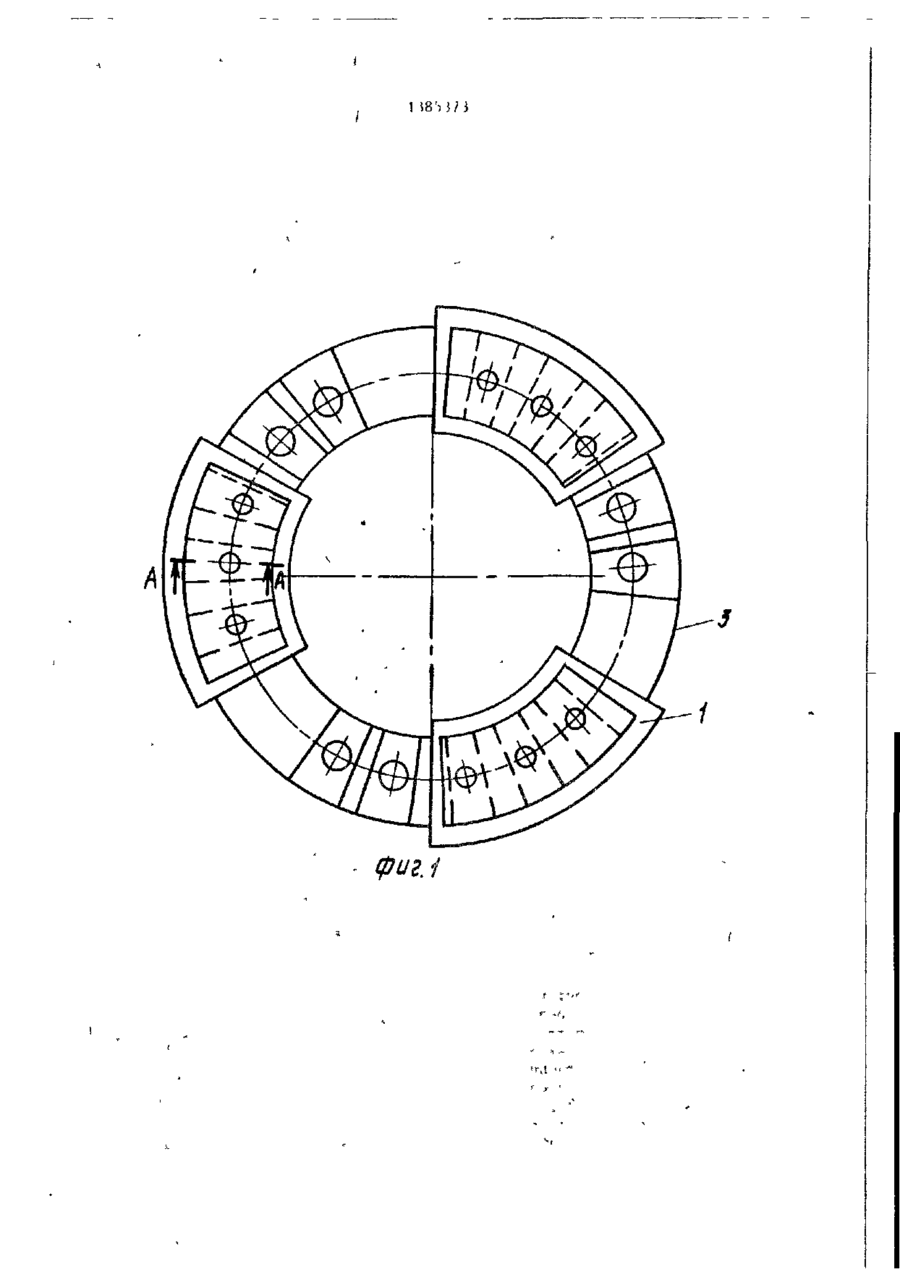

Д Л Я f П>*.1 l.HOICJ І Ю Л Ь Ю В Л М И Я ЖІ N СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51) 4 В 03 С 1/10 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ (21) 4062438/22-03 (22) 2Ї.02.86 (71) Научно-исследовательский и проектный институт по обогащению и агломерации руд черных металлов (72) Ю.В. Нарижняк, З.П. Армашова и В.М. Малый (53) 621.928.83(088.8) (56) Авторское свидетельство СССР № 715012, кл. В 03 С М, 1974. Авторское свидетельство СССР № 1125051, кл. В 03 С 1/10, 1983. (54) ЭЛЕКТРОМАГНИТНЫЙ СЕПАРАТОР (57) Изобретение относится к магнитному обогащению и м.б. использовано в горно-металлургической отрасли пром-сти. Цель изобретения - повышение эффективности процесса сепарации за счет снижения рассеяния электромагнитного поля. Внутри электромагнитной системы с магнитопроводом (МП) 1 установлены катушки 2 и ротор (Р) с кольцевой вращающейся в МП 1 рабочей J O H O H , заполненной ферромагнитными телами 4. Б МП 1 выполнены каналы (К) 5, 6 для ввода питания и выгрузки немагнитного продукта. Каждый К 6 выполнен с расширением 7, размер которого в радиальном направлении равен ширине Р. Нерасширенная часть 8 К 5,6 футерована немагнитным металлом. Между Р и частью 7 К 5 установлены перфорированные пластины 9. Сепаратор имеет приспособление для выгрузки магнитного продукта. Пульпа через К 5 и пластину 9 поступает в рабочую зону. В последней магнитная фракция удерживается ферромагнитными телами 4,перемещающимся Р выносится из зоны действия магнитного поля и разргружается приспособлением для выгрузки магнитного продукта. Немагнитный продукт свободно проходит через рабочую зону и через К 6 выносится из сепаратора. 1 з.п. ф-лы, 2 ил. 00 и „ 1 138517 3 Изобретение относится к магнитному питными телами и перемещающимся ротообогащению полезных ископаемых и мором 3 выносится иэ зоны действия магжет быть использовано в горно-металнитного поля, где разгружается устройлургической отрасли промышленности. ством для разгрузки магнитного проЦель изобретения - повышение эфдукта. Немагнитный продукт, гвободно фективности процесса сепарации за проходя вместе с водой между ферросчет снижения рассеяния электромагнит магнитными телами 4, через каналы 6 ного поля. выносится из сепаратора. ,На фиг. 1 показан сепаратор, вид t Формула o в плане; на фиг. 2 - разрез А-А на и з о б р е т е н и я фиг. 1. Электромагнитный сепаратор включа1. Электромагнитный сепаратор, ет электромагнитную систему с магнивключающий электромагнитную систему топроводом 1, внутри которого распо- 15 с магнитопроводом, ротор с кольцевой ложены катушки 2 и ротор 3 с кольцерабочей зоной, заполненной ферромагвой рабочей зоной, заполненной ферронитными телами, установленный с" возмагнитными телами 4, установленный с можностью вращения внутри магнитопровозможностью вращения внутри магнитовода, каналы для ввода питания и выпровода 1, каналы 5 и 6 для ввода 20 грузки немагнитного продукта, выполпитания и выгрузки немагнитного матененные в магнитопроводе, приспособлериа/іа, приспособление для выгрузки ние для выгрузки магнитного продукта, о т л и ч а ю щ и й с я тем, что, магнитного продукта, причем каналы с целью повышения эффективности провыполнены с расширением 7, нерасширенные части выполнены с футеровкой 25 цесса сепарации за счет снижения рассеяния электромагнитного поля, каждый 8. Кроме того, сепаратор снабжен перканал для ввода питания и выгрузки форированной пластиной 9. немагнитного продукта выполнен с расЭлектромагнитный сепаратор работаширением, прилегающим к верхней и ет следующим образом. Исходное питание (пульпа) поступа- зо н и ж н е й плоскостям ротора, размер коет в сепаратор через каналы 5. Прохоторого в радиальном направлении равен дя с большой скоростью футерованную ширине ротора, при этом сепаратор часть 8 каналов, пульпа попадает в снабжен перфорированными пластинами расширенную их часть 7 и заполняет ее из немагнитного материала, установПри этом скорость прохождения пульпы ленными между ротором и расширенной 35 частью канала для питания. значительно падает. Через отверстия в перфорированной пластине 9 пульпа 2. Сепаратор по п.1, о т л и ч а поступает в рабочую зону с ферромагю щ и й с я тем, что нерасширенная нитными телами. Магнитная фракция часть канала футерована немагнитным удерживается в рабочей зоне ферромагметаллом. 40 1 18') J 8 гз 3 7 Ї A-A питание Хбасты Редактор 3 . Ходакова 2 Составитель Н. Ашумов Техред М.Ходанич Корректор О. Кундрик Заказ 154/ДСП Тираж 325 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д , 4/5 Прої і чродственно-полиграфическое предприятие, г . Ужгород, ул, Проектная, 4
