Бункерна естакада доменної печі

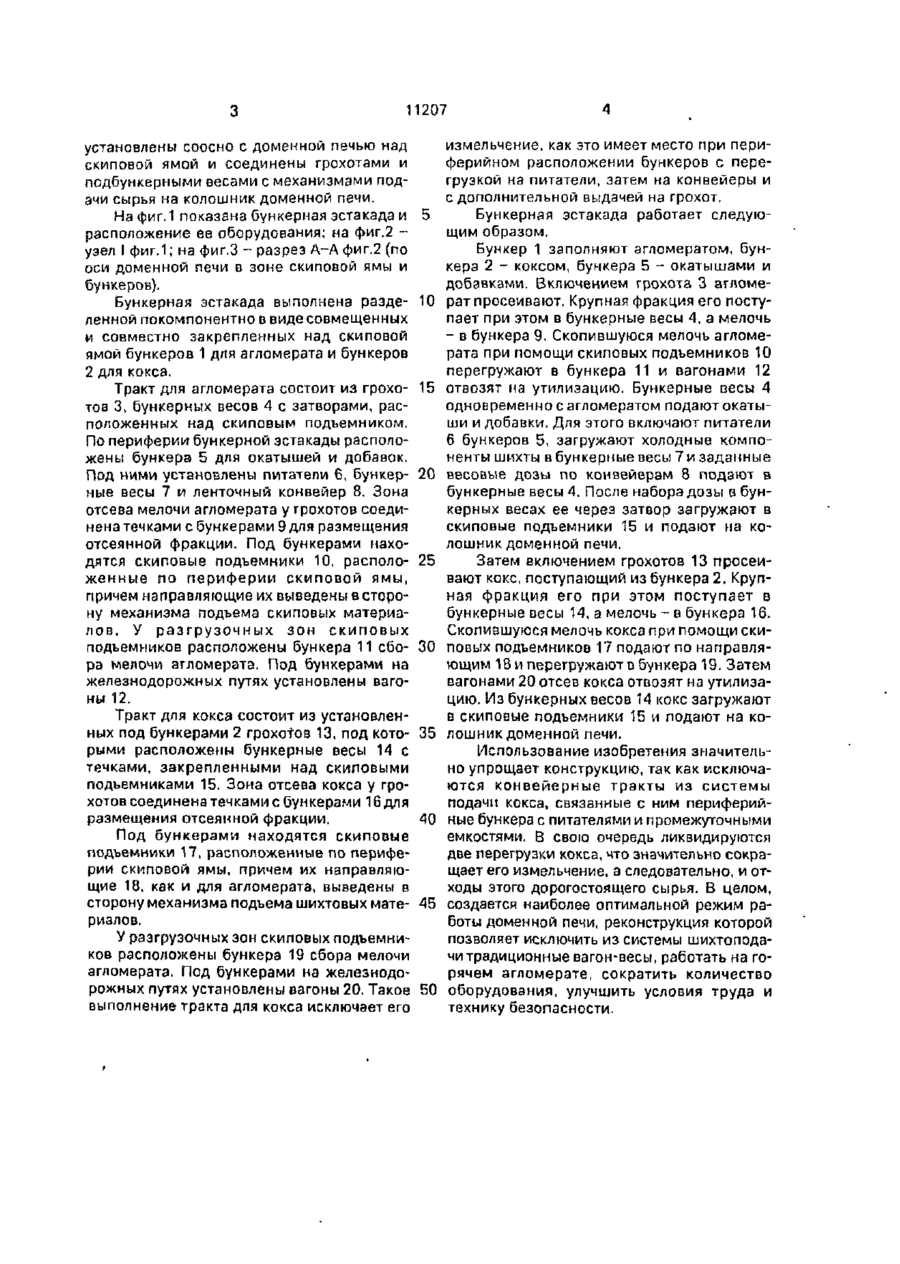

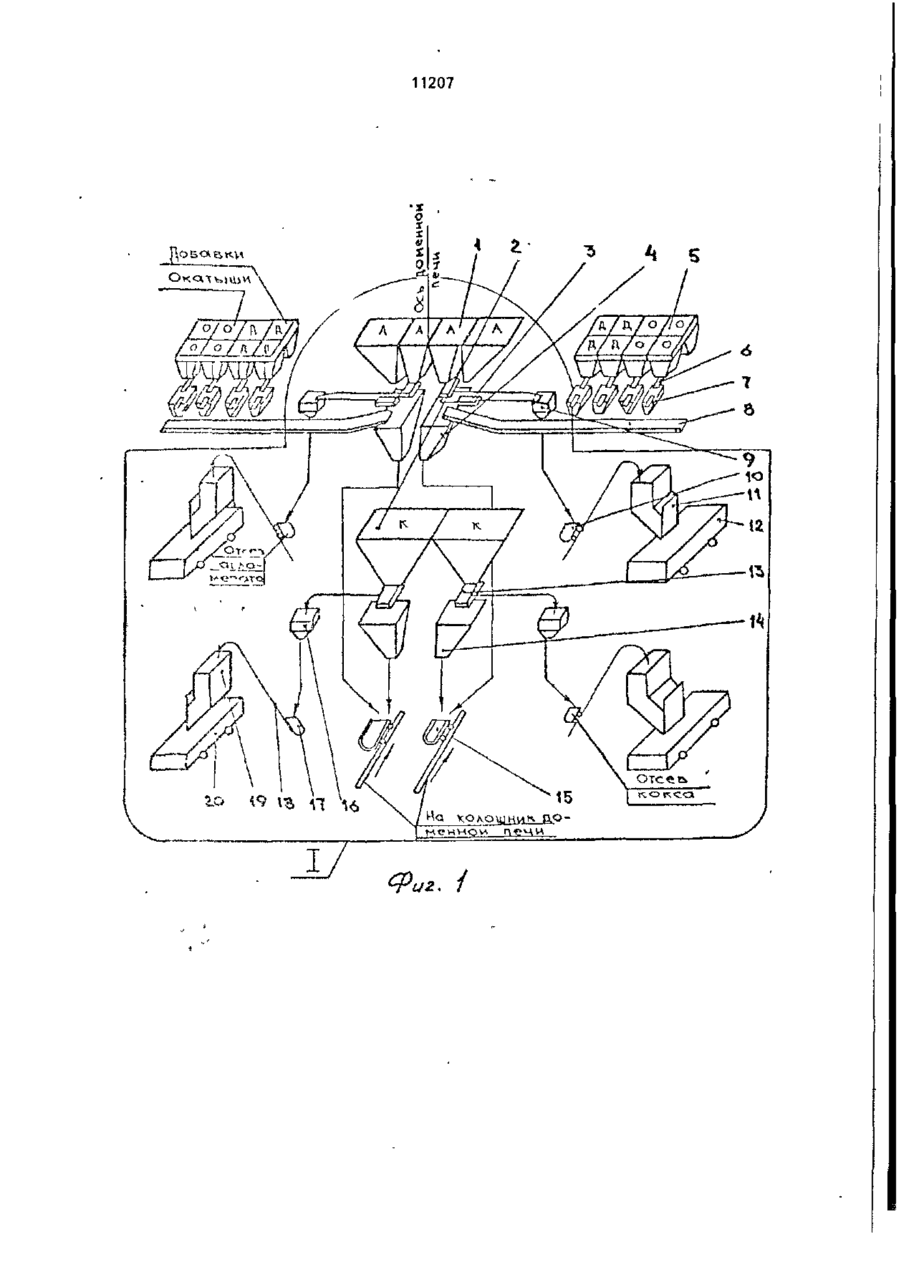

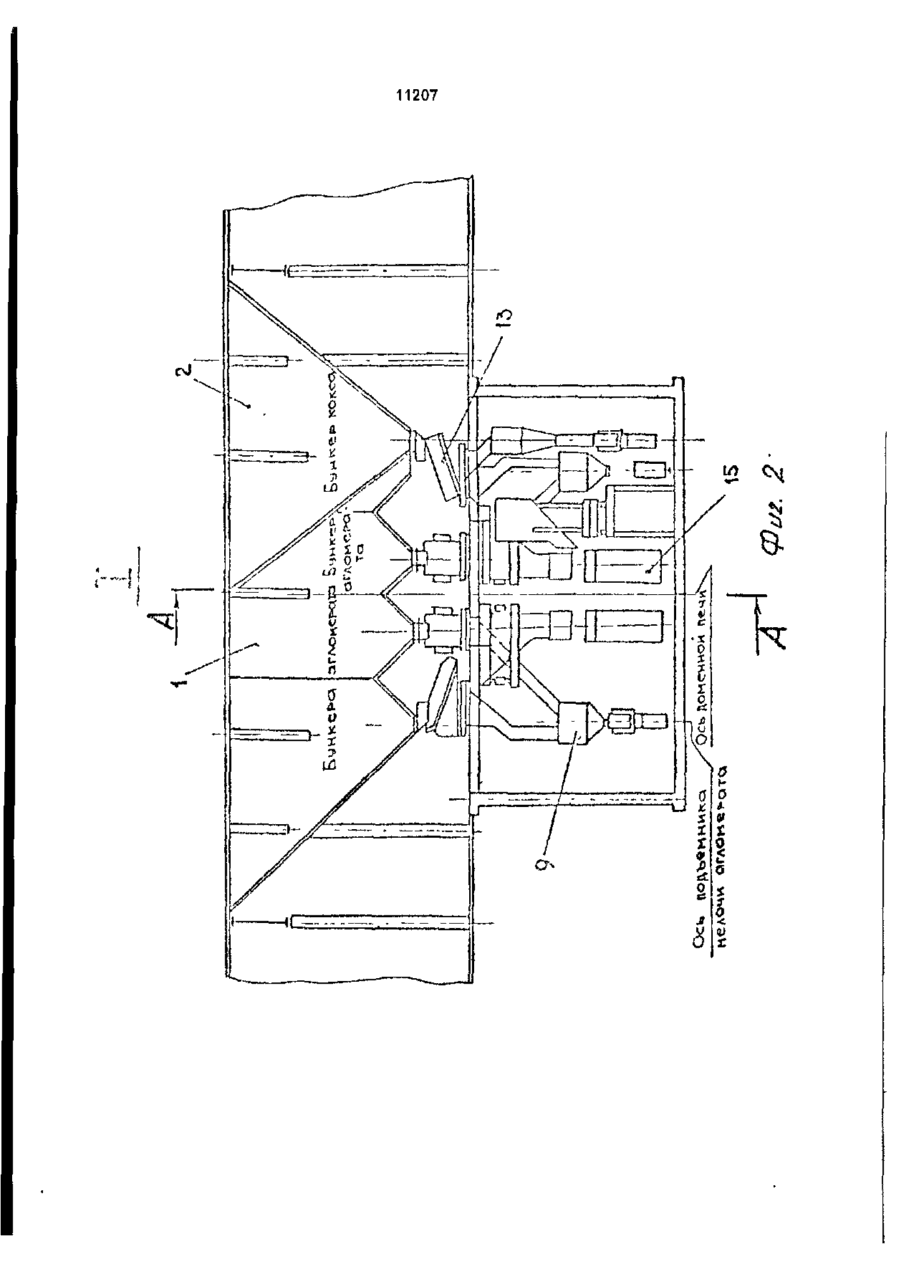

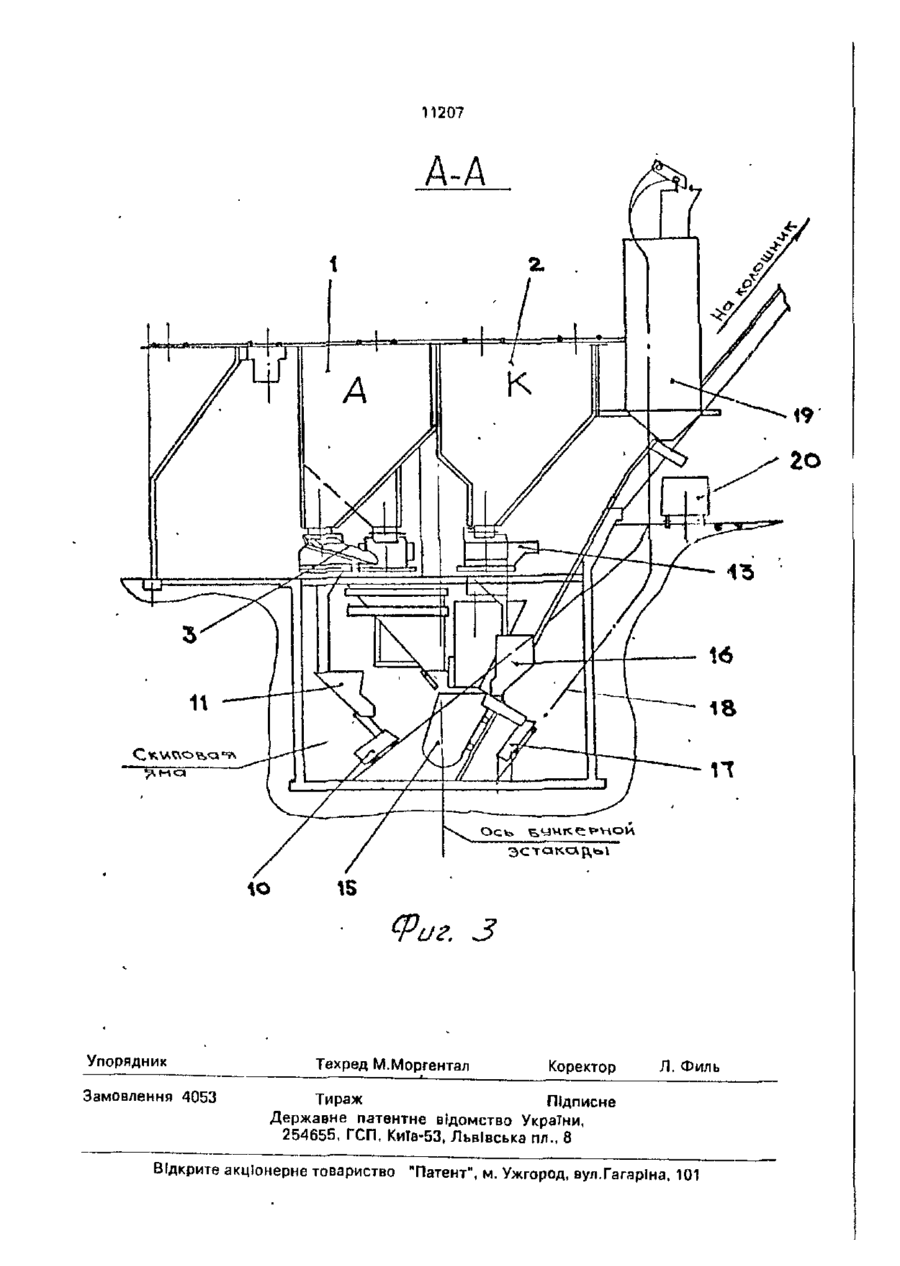

Бункерная эстакада доменной печи, содержащая совмещенные бункера для агломерата, расположенные соосно доменной печи над скиповой ямой, бункера кокса и добавок, грохота, бункерные весы, средства удаления отсева шихты, конвейеры и механизмы подачи сырья на колошник доменной печи, о т л и ч а ю щ а я с я тем, что бункера кокса установлены соосно доменной печи над скиповой ямой и соединены грохотами и бункерными весами с механизмами подачи сырья на колошник доменной печи. С > чивает численность персонала, но отрицательно сказывается и на эффективности в работе доменной печи, так как каждая перегрузка шихты на тракте приводит к увеличению мелочи, что снижает показатели работы доменной печи и требует дополнительного отсева, а с ним и потери дорогостоящего сырья. Усложнена и система уборки отсева агломерата и кокса, требующих разносторонних систем удаления Целью изобретения является упрощение конструкции и повышение эффективности производства за счет уменьшения образования мелкой фракции шихтовых материалов. Поставленная цель достигается тем, что в бункерной эстакаде доменной печи, содержащей совмещенные бункера для агломерата, расположенные соосно доменной печи над скиповой ямой бункера кокса и добавок грохота, бункерные весы, средства удаления отсева шихты, конвейеры и механизмы подачи сырья на колошник доменной печи согласно изобретению бункера кокса • ч О 11207 установлены соосно с доменной печью над скиповой ямой и соединены грохотами и подбункерными весами с механизмами подачи сырья на колошник доменной печи. На фиг.1 показана бункерная эстакада и расположение ее оборудования; на фиг.2 узел і фиг.1; на фиг.З - разрез А~А фиг.2 (по оси доменной печи в зоне скиповой ямы и бункеров). Бункерная эстакада выполнена разделенной покомпонентно в виде совмещенных и совместно закрепленных над скиповой ямой бункеров 1 для агломерата и бункеров 2 для кокса. Тракт для агломерата состоит из грохотов 3, бункерных весов 4 с затворами, расположенных над скиповым подъемником. По периферии бункерной эстакады расположены бункера 5 для окатышей и добавок. Под ними установлены питатели 6, бункерные весы 7 и ленточный конвейер 8. Зона отсева мелочи агломерата у грохотов соединена течками с бункерами 9 для размещения отсеянной фракции. Под бункерами находятся скиповые подъемники 10, расположенные по периферии скиповой ямы, причем направляющие их выведены в сторону механизма подъема скиповых материалов. У р а з г р у з о ч н ы х з о н с к и п о в ы х подъемников расположены бункера 11 сбора мелочи агломерата. Под бункерами на железнодорожных путях установлены вагоны 12, Тракт для кокса состоит из установленных под бункерами 2 грохотов 13, под которыми расположены бункерные весы 14 с течками, закрепленными над скиповыми подъемниками 15. Зона отсева кокса у грохотов соединена течками с бункерами 16 для размещения отсеянной фракции. Под бункерами находятся скиповые подъемники 17, расположенные по периферии скиповой ямы, причем их направляющие 18, как и для агломерата, выведены в сторону механизма подъема шихтовых материалов. У разгрузочных зон скиповых подъемников расположены бункера 19 сбора мелочи агломерата. Под бункерами на железнодорожных путях установлены вагоны 20. Такое выполнение тракта для кокса исключает его 5 10 15 20 25 30 35 40 45 50 измельчение, как это имеет место при периферийном расположении бункеров с перегрузкой на питатели, затем на конвейеры и с дополнительной выдачей на грохот. Бункерная эстакада работает следующим образом. Бункер 1 заполняют агломератом, бункера 2 - коксом, бункера 5 - окатышами и добавками. Включением грохота 3 агломерат просеивают. Крупная фракция его поступает при этом в бункерные весы 4, а мелочь - в бункера 9. Скопившуюся мелочь агломерата при помощи скиповых подъемников 10 перегружают в бункера 11 и вагонами 12 отвозят на утилизацию. Бункерные весы 4 одновременно с агломератом подают окатыши и добавки. Для этого включают питатели 6 бункеров 5, загружают холодные компоненты шихты в бункерные весы 7 и заданные весовые дозы по конвейерам 8 подают в бункерные весы 4. После набора дозы в бункерных весах ее через затвор загружают в скиповые подъемники 15 и подают на колошник доменной печи. Затем включением грохотов 13 просеивают кокс, поступающий из бункера 2. Крупная фракция его при этом поступает в бункерные весы 14, а мелочь - в бункера 16. Скопившуюся мелочь кокса при помощи скиповых подъемников 17 подают по направляющим 18 и перегружают в бункера 19. Затем вагонами 20 отсев кокса отвозят на утилизацию. Из бункерных весов 14 кокс загружают в скиповые подъемники 15 и подают на колошник доменной печи. Использование изобретения значительно упрощает конструкцию, так как исключаются конвейерные тракты из системы подачи кокса, связанные с ним периферийные бункера с питателями и промежуточными емкостями. В свою очередь ликвидируются две перегрузки кокса, что значительно сокращает его измельчение, а следовательно, и отходы этого дорогостоящего сырья. В целом, создается наиболее оптимальной режим работы доменной печи, реконструкция которой позволяет исключить из системы шихтоподачи традиционные вагон-весы, работать на горячем агломерате, сократить количество оборудования, улучшить условия труда и технику безопасности. 11207 /д/д/о/о/ А/Д/о/о 11207 11207 п Фиг. 3 Упорядник Замовлення 4053 Техред М.Моргентал Коректор Л. Филь Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
