Коректуюча лінза для фотоекспонування екранів кольорових електронно-променевих трубок з планарним розташуванням прожекторів

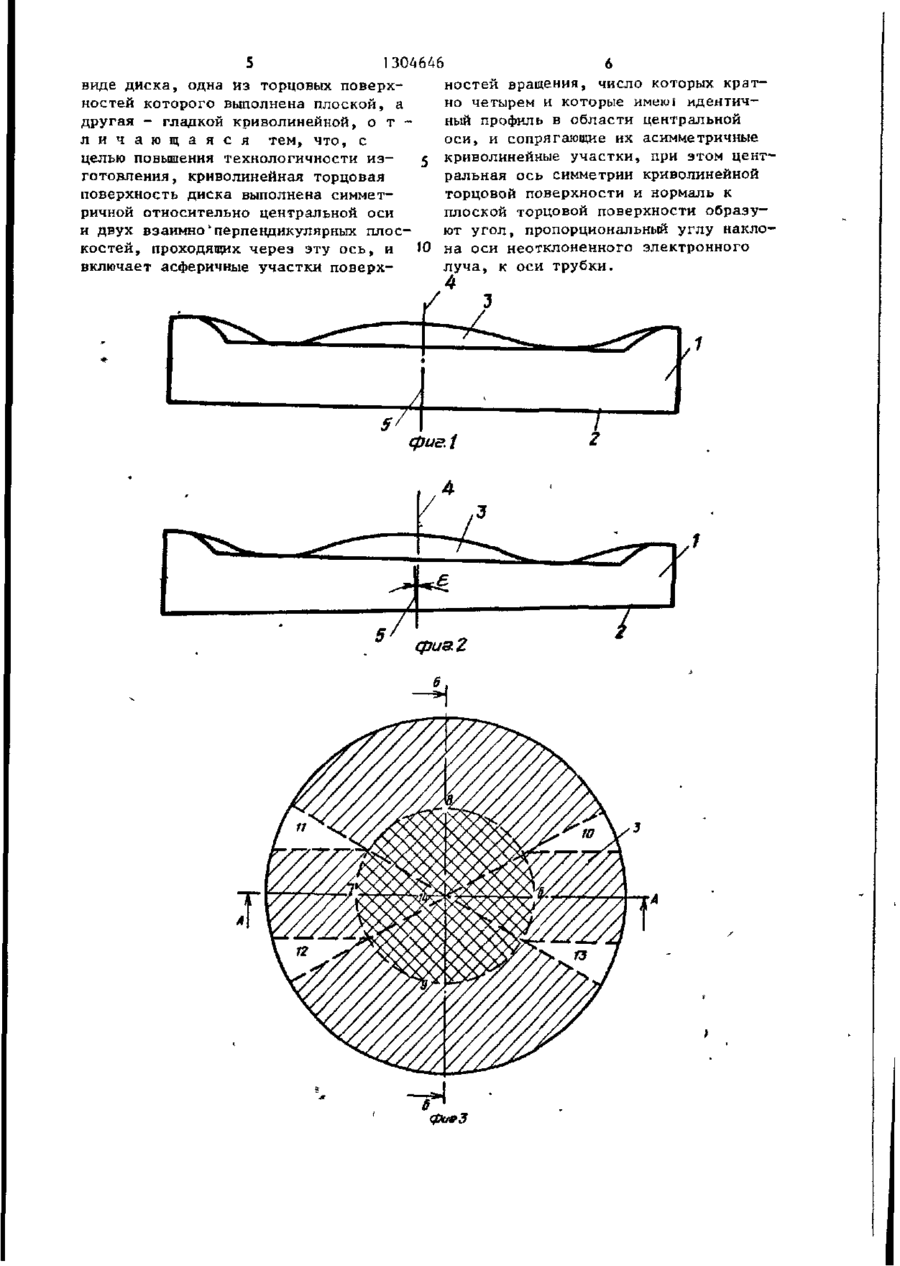

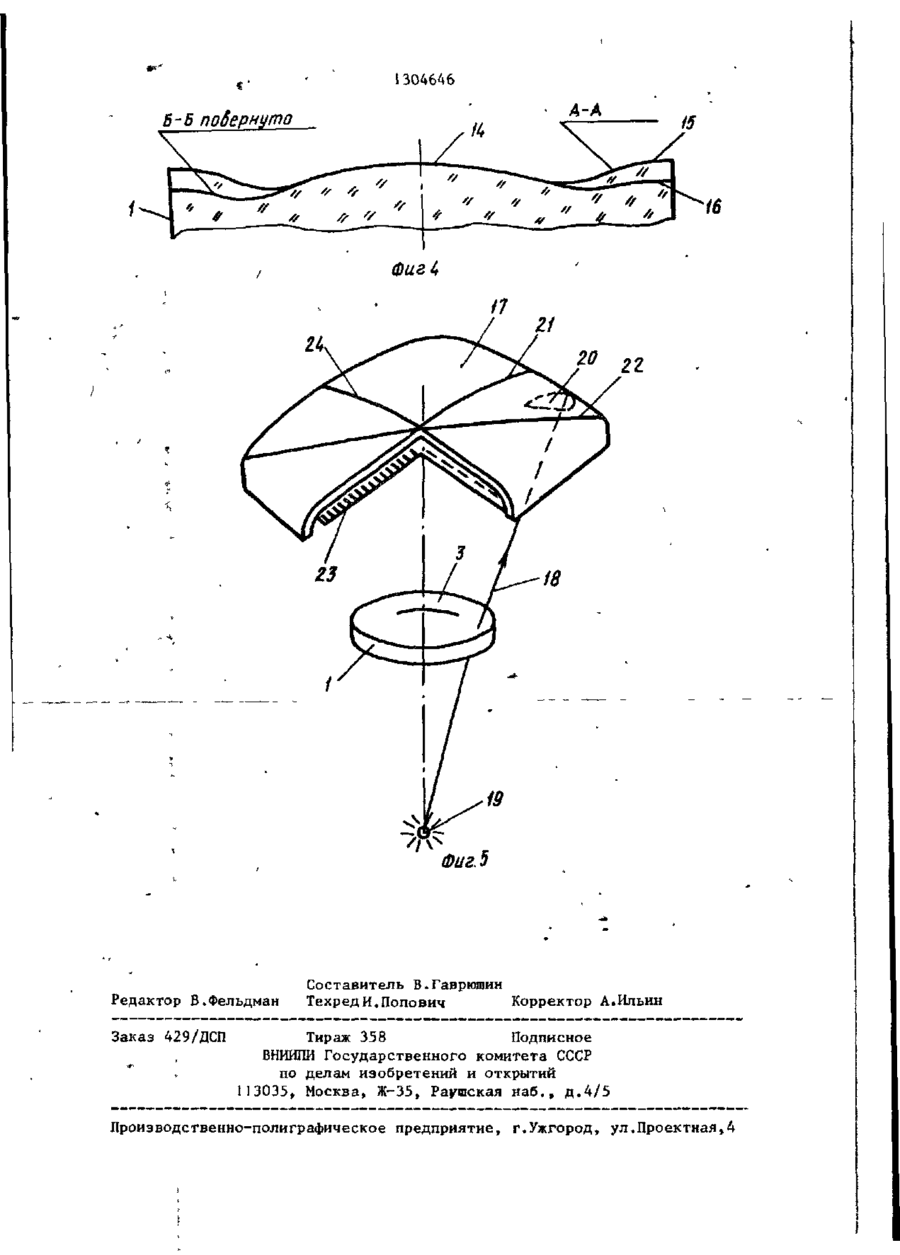

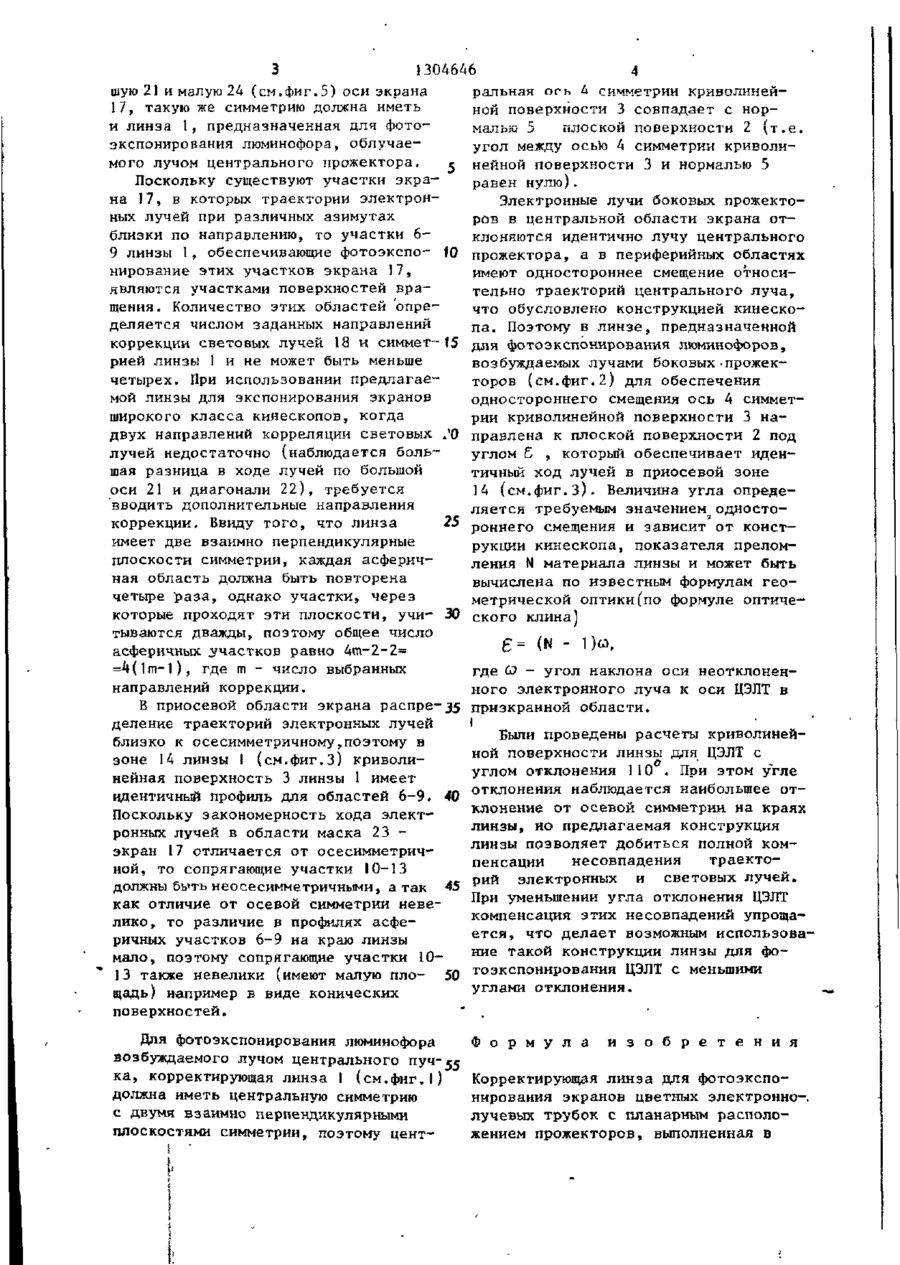

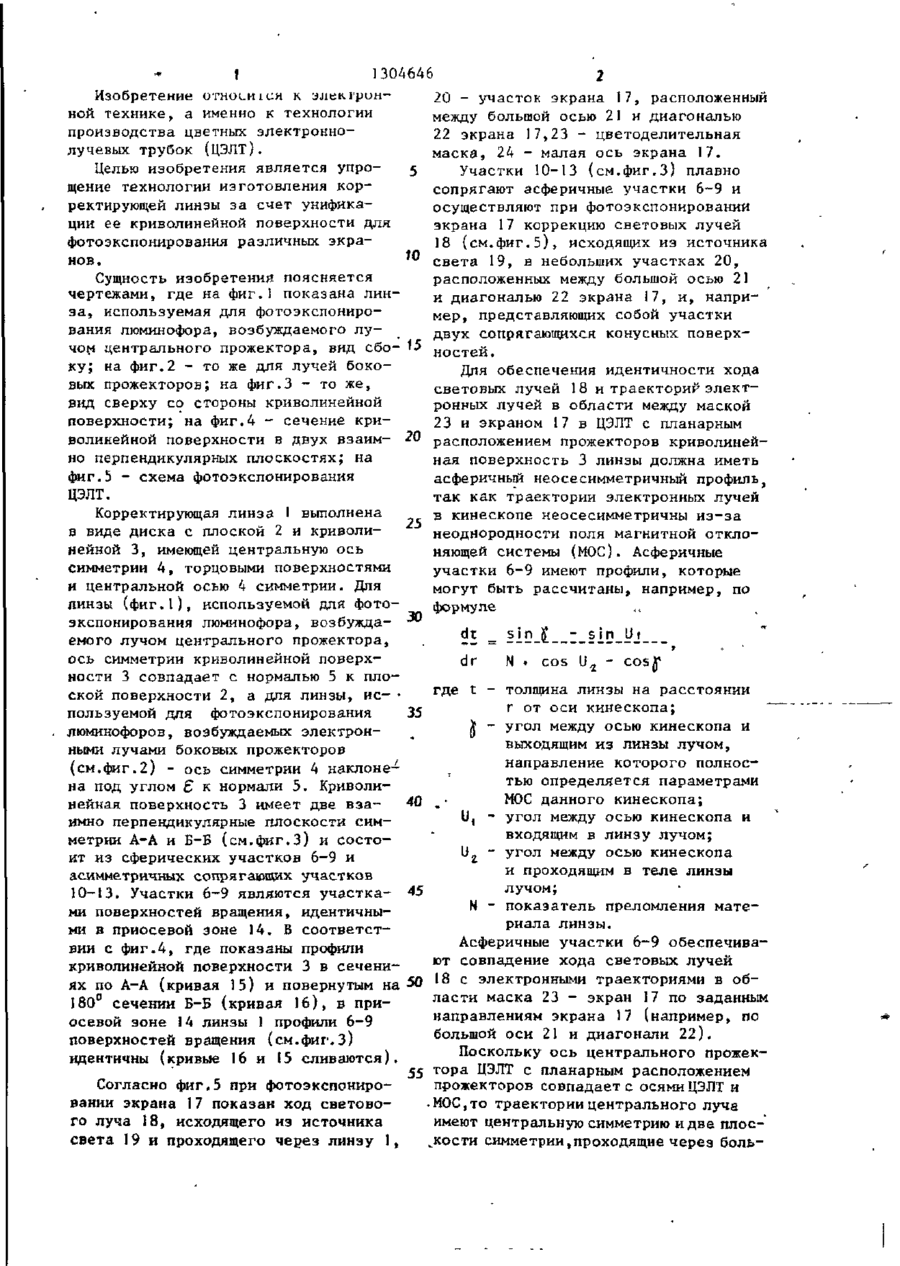

Изобретение относится к технология производства экранов цветных электронно-лучевых трубок (ЦЭЛТ) с пленарным расположением прожекторов. Цель изобретения - упрощение технологии изготовления корректирующей линзы, применяемой для фотоэкспонирования люминофоров экранов трубок. Корректирующая линза 1 выполнена в виде диска, имеющего одну плоскую торцовую поверхность 2, а вторую - криволинейную 3 с участками различного профиля. Криволинейная поверхность 3 линзы выполнена центрально-симметричной с двумя взаимно перпендикулярными, проходящими через центральную ось 4 симметрии, плоскостями симметрии, состоящими из асферичных участков (АУ). Ч И С Л О АУ кратно четырем. Оси вращения АУ совпадают с осью симметрии линзы. АУ соединяются посредством асимметричных сопрягающих участков. При этом центральная ось симметрии криволинейной поверхности линзы и нормаль 5 к ее плоской поверхности образуют угол, определяемый наклоном оси электронного луча к оси ЦЭЛТ, возбуждающего люминофорное покрытие, экспонируемое данной [ линзой. Такое выполнение криволинейной поверхности позволяет унифицировать ее форму и использовать поверхности вращения в качестве составляющих, которые могут быть выполнены на более простом оборудовании. 5 ил. со о 65 О5 1 1304646 Изобретение относи існ к элекгрин20 - участок экрана і 7, расположенный ной технике, а именно к технологии между большой осью 21 и диагональю производства цветных электронно22 экрана 17,23 - цветоделительная лучевых трубок (ЦЭЛТ). маска, 24 - малая ось экрана 17. Целью изобретения является упроУчастки 10-13 (см.фиг.З) плавно щение технологии изготовления корсопрягают асферичные участки 6-9 и ректирующей линзы за счет унификаосуществляют при фотоэкспонировании ции ее криволинейной поверхности для экрана 17 коррекцию световых лучей фотоэкспонирования различных экра18 (см.фиг.5), исходящих из источника нов. света 19, в небольших участках 20, расположенных между большой осью 21 Сущность изобретения поясняется и диагональю 22 экрана 17, и, напричертежами, где на фиг.І показана линмер, представляющих собой участки за, используемая для фотоэкспониродвух сопрягающихся конусных поверхвания люминофора, возбуждаемого лучом центрального прожектора, вид сбо- '5 ностей. ку; на фиг.2 - то же для лучей бокоДля обеспечения идентичности хода вых прожекторов; на фиг.З - то же, световых лучей 18 и траектории электвид сверху со стороны криволинейной ронных лучей в области между маской поверхности; на фиг.4 - сечение кри23 и экраном 17 в ЦЭЛТ с планарным ,- 20 расположением прожекторов криволинейволинейной поверхности в двух взаим но перпендикулярных плоскостях; на ная поверхность 3 линзы должна иметь фиг.5 - схема фотоэкспонирования асферичный неосесимметричный профильt ЦЭЛТ. так как траектории электронных лучей в кинескопе неосесимметричны из-за Корректирующая линза 1 выполнена 25 неоднородности поля магнитной отклов виде диска с плоской 2 и криволиняющей системы (МОС). Асферичные нейной 3, имеющей центральную ось участки 6-9 имеют профили, которые симметрии 4, торцовыми поверхностями могут быть рассчитаны, например, по и центральной осью 4 симметрии. Для формуле линзы (фиг.1), используемой для фотоэкспонирования люминофора, возбужда- 30 dt емого лучом центрального прожектора, ось симметрии криволинейной поверхdr N cos U 2 ности 3 совпадает с нормалью 5 к плоской поверхности 2, а для линзы, ис- • где t - толщина линзы на расстоянии пользуемой для фотоэкспонирования г от оси кинескопа; 35 люминофоров, возбуждаемых электрон* - угол между осью кинескопа и ными лучами боковых прожекторов выходящим из линзы лучом, (см.фиг.2) - ось симметрии 4 наклоненаправление которого полносна под углом Z к нормали 5. Криволитью определяется параметрами нейная поверхность 3 имеет две взаМОС данного кинескопа; имно перпендикулярные плоскости симU, - угол между осью кинескопа и метрии А-А и Б-Б (см.фиг.3) и состовходящим в линзу лучом; ит из сферических участков 6-9 и U- - угол между осью кинескопа асимметричных сопрягающих участков и проходящим в теле линзы 10-13. Участки 6-9 являются участка- 45 лучом; ми поверхностей вращения, идентичныN - показатель преломления матеми в приосевой зоне 14. В соответстриала линзы. вии с фиг.4, где показаны профили Асферичные участки 6-9 обеспечивакриволинейной поверхности 3 в сечениют совпадение хода световых лучей ях по А-А (кривая 15) и повернутым на 50 с электронными траекториями в области маска 23 - экран 17 по заданным 180 сечении Б-Б (кривая 16), в принаправлениям экрана Ї7 (например, по осевой зоне 14 линзы 1 профили 6-9 большой оси 21 и диагонали 22). поверхностей вращения (см.фиг.3) Поскольку ось центрального прожекидентичны (кривые 16 и 15 сливаются). тора ЦЭЛТ с планарным расположением Согласно фиг.5 при фотоэкспониропрожекторов совпадает с осями ЦЭЛТ и вании экрана 17 показан ход светово• МОС,то траектории центрального луча го луча 18, исходящего из источника имеют центральную симметрию и две плоссвета 19 и проходящего через линзу 1, JCOCTH симметрии,проходящие через боль w 1304646 ральная ось 4 симметрии криволинейшую 21 и малую 24 (см.фиг.5) оси экрана ной поверхности 3 совпадает с нор17, такую же симметрию должна иметь малью Ь плоский ииБерхности і ^т.е. и линза 1, предназначенная для фотоугол между осью 4 симметрии криволиэкспонирования люминофора, облучаемого лучом центрального прожектора. ^ нейной поверхности 3 и нормалью 5 равен нулю). Поскольку существуют участки экрана 17, в которых траектории электронЭлектронные лучи боковых прожектоных лучей при различных азимутах ров в центральной области экрана отблизки по направлению, то участки 6клоняются идентично лучу центрального 9 линзы 1, обеспечивающие фотоэкспо- 10 прожектора, а в периферийных областях нирование этих участков экрана 17, имеют одностороннее смещение относиявляются участками поверхностей врательно траекторий центрального луча, щения . Количество этих областей опречто обусловлено конструкцией кинескоделяется числом заданных направлений па. Поэтому в линзе, предназначенной коррекции световых лучей 18 и симмет- 15 для фотоэкспонирования люминофоров, рией линзы 1 и не может быть меньше возбуждаемых лучами боковых-прожекчетырех. При использовании предлагаеторов (см.фиг.2) для обеспечения мой линзы для экспонирования экранов одностороннего смещения ось 4 симметширокого класса кинескопов, когда рии криволинейной поверхности 3 надвух направлений корреляции световых /0 правлена к плоской поверхности 2 под лучей недостаточно (наблюдается больуглом б , который обеспечивает иденшая разница в ходе лучей по большой тичный ход лучей в приосевой зоне 14 (см.фиг.З). Величина угла опредеоси 21 и диагонали 22), требуется ляется требуемым значением одностовводить дополнительные направления коррекции. Ввиду того, что линза 25 роннего смещения и зависит от конструкции кинескопа, показателя преломимеет две взаимно перпендикулярные ления N материала линзы и может быть плоскости симметрии, каждая асферичвычислена по известным формулам геоная область должна быть повторена метрической оптики(по формуле оптичечетыре раза, однако участки, через которые проходят эти плоскости, учи- %) ского клина) тываются дважды, поэтому общее число асферичных участков равно 4т-2-2= =4(1т-1), где т - число выбранных направлений коррекции. В приосевой области экрана распре-35 деление траекторий электронных лучей близко к осесимметричному,поэтому в зоне 14 линзы 1 (см.фиг.3) криволинейная поверхность 3 линзы 1 имеет идентичный профиль для областей 6-9* 40 Поскольку закономерность хода электронных лучей в области маска 23 экран 17 отличается от осесимметричной, то сопрягающие участки 10-13 должны быть неосесимметричными, атак 45 как отличие от осевой симметрии невелико, то различие в профилях асферичных участков 6-9 на краю линзы мало, поэтому сопрягающие участки 1013 также невелики (имеют малую пло- 50 щадь) например в виде конических поверхностей. Для фотоэкспонирования люминофора возбуждаемого лучом центрального пуч-55 ка, корректирующая линза 1 (см.фиг.1) должна иметь центральную симметрию с двумя взаимно перпендикулярными плоскостями симметрии, поэтому цент £> (N - 1)о, где (О - угол наклона оси неот'клоненного электронного луча к оси ЦЭЛТ в приэкранной области. I Были проведены расчеты криволинейной поверхности линзы для ЦЭЛТ с углом отклонения 110 . При этом угле отклонения наблюдается наибольшее отклонение от осевой симметрии на краях линзы, но предлагаемая конструкция линзы позволяет добиться полной компенсации несовпадения траекторий электронных и световых лучей. При уменьшении угла отклонения ЦЭЛТ компенсация этих несовпадений упрощается, что делает возможным использование такой конструкции линзы для фотоэкспонирования ЦЭЛТ с меньшими углами отклонения. Ф о р м у л а и з о б р е т е н и я Корректирующая линза для фотоэкспонирования экранов цветных электроннолучевых трубок с планарным расположением прожекторов, выполненная в 304646 виде диска, одна из торцовых поверхностей которого выполнена плоской, а другая - гладкой криволинейной, о т л и ч а ю щ а я с я тем, что, с целью повышения технологичности изготовления, криволинейная торцовая поверхность диска выполнена симметричной относительно центральной оси и двух взаимно'перпендикулярньїх плоскостей, проходящих через эту ось, и Ю включает асферичные участки поверх ностей вращения, число которых кратно четырем и которые имею! идентичный профиль в области центральной оси, и сопрягающие их асимметричные криволинейные участки, при этом центральная ось симметрии криволинейной торцовой поверхности и нормаль к плоской торцовой поверхности образуют угол, пропорциональный углу наклона оси неотклоненного электронного луча, к оси трубки. 4 фиг. і фи3.2 фиеЗ 1304646 А-А б-Б побернуто фиг if Фиг.5 Редактор В.Фельдман Заказ 429/ДСП Составитель В.Гаврнипин Техред И.Попович Корректор А.Ильин Тираж 358 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4
