Вітроенергетична установка з вертикальною віссю

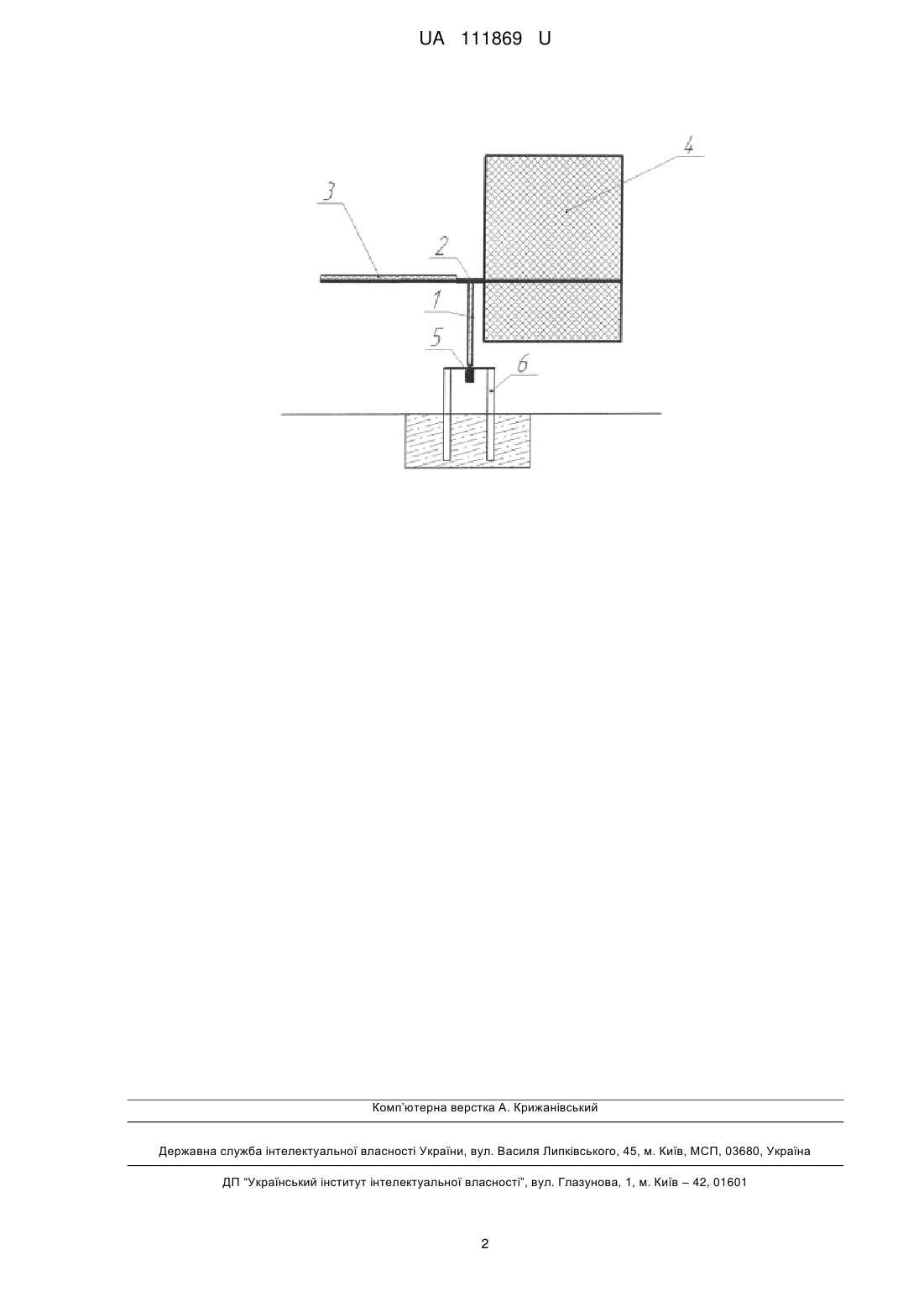

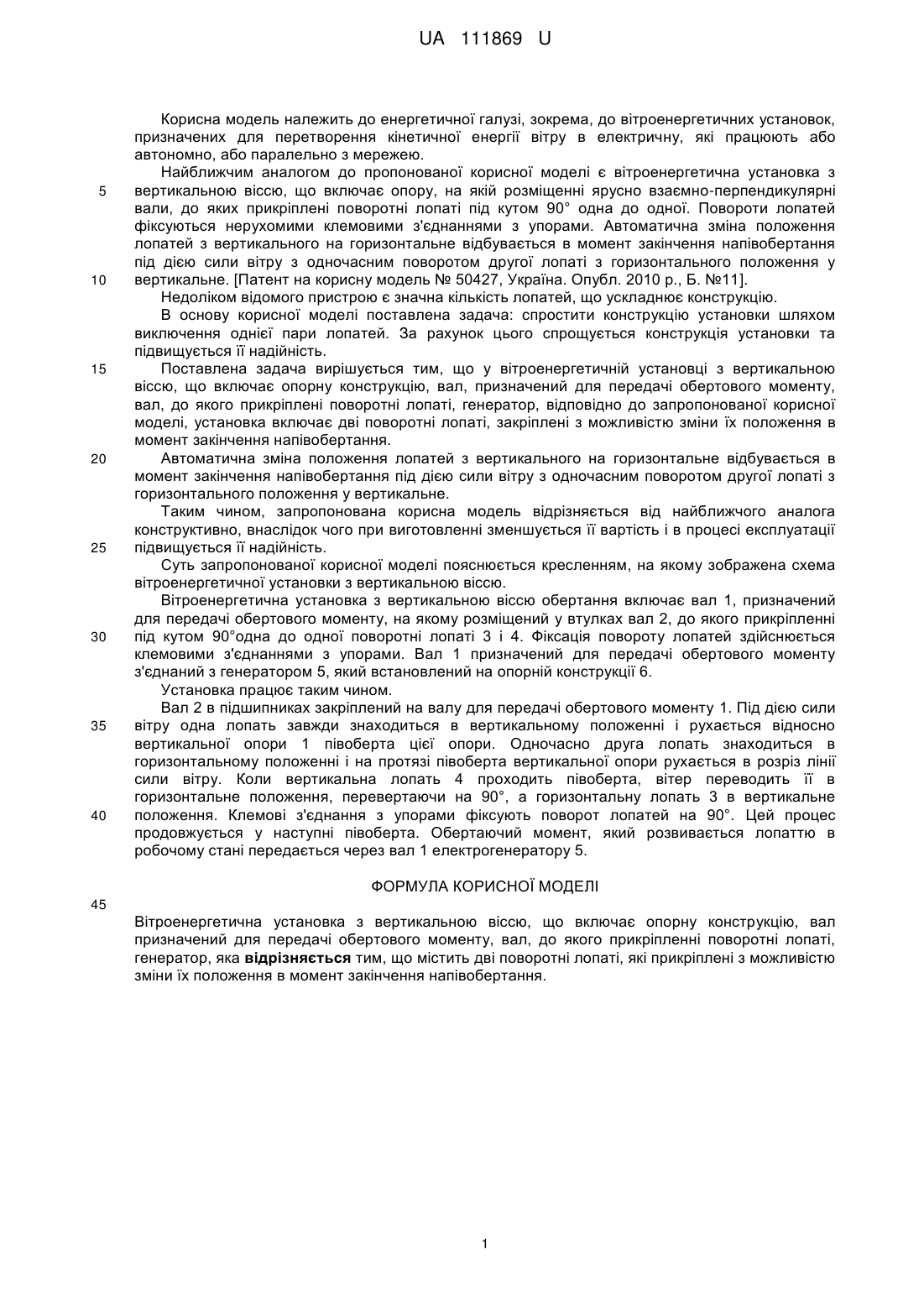

Реферат: Вітроенергетична установка з вертикальною віссю включає опорну конструкцію, вал, призначений для передачі обертового моменту, вал, до якого прикріпленні поворотні лопаті, генератор. Поворотні лопаті прикріпленні з можливістю зміни їх положення в момент закінчення напівобертання. UA 111869 U (54) ВІТРОЕНЕРГЕТИЧНА УСТАНОВКА З ВЕРТИКАЛЬНОЮ ВІССЮ UA 111869 U UA 111869 U 5 10 15 20 25 30 35 40 Корисна модель належить до енергетичної галузі, зокрема, до вітроенергетичних установок, призначених для перетворення кінетичної енергії вітру в електричну, які працюють або автономно, або паралельно з мережею. Найближчим аналогом до пропонованої корисної моделі є вітроенергетична установка з вертикальною віссю, що включає опору, на якій розміщенні ярусно взаємно-перпендикулярні вали, до яких прикріплені поворотні лопаті під кутом 90° одна до одної. Повороти лопатей фіксуються нерухомими клемовими з'єднаннями з упорами. Автоматична зміна положення лопатей з вертикального на горизонтальне відбувається в момент закінчення напівобертання під дією сили вітру з одночасним поворотом другої лопаті з горизонтального положення у вертикальне. [Патент на корисну модель № 50427, Україна. Опубл. 2010 р., Б. №11]. Недоліком відомого пристрою є значна кількість лопатей, що ускладнює конструкцію. В основу корисної моделі поставлена задача: спростити конструкцію установки шляхом виключення однієї пари лопатей. За рахунок цього спрощується конструкція установки та підвищується її надійність. Поставлена задача вирішується тим, що у вітроенергетичній установці з вертикальною віссю, що включає опорну конструкцію, вал, призначений для передачі обертового моменту, вал, до якого прикріплені поворотні лопаті, генератор, відповідно до запропонованої корисної моделі, установка включає дві поворотні лопаті, закріплені з можливістю зміни їх положення в момент закінчення напівобертання. Автоматична зміна положення лопатей з вертикального на горизонтальне відбувається в момент закінчення напівобертання під дією сили вітру з одночасним поворотом другої лопаті з горизонтального положення у вертикальне. Таким чином, запропонована корисна модель відрізняється від найближчого аналога конструктивно, внаслідок чого при виготовленні зменшується її вартість і в процесі експлуатації підвищується її надійність. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема вітроенергетичної установки з вертикальною віссю. Вітроенергетична установка з вертикальною віссю обертання включає вал 1, призначений для передачі обертового моменту, на якому розміщений у втулках вал 2, до якого прикріпленні під кутом 90°одна до одної поворотні лопаті 3 і 4. Фіксація повороту лопатей здійснюється клемовими з'єднаннями з упорами. Вал 1 призначений для передачі обертового моменту з'єднаний з генератором 5, який встановлений на опорній конструкції 6. Установка працює таким чином. Вал 2 в підшипниках закріплений на валу для передачі обертового моменту 1. Під дією сили вітру одна лопать завжди знаходиться в вертикальному положенні і рухається відносно вертикальної опори 1 півоберта цієї опори. Одночасно друга лопать знаходиться в горизонтальному положенні і на протязі півоберта вертикальної опори рухається в розріз лінії сили вітру. Коли вертикальна лопать 4 проходить півоберта, вітер переводить її в горизонтальне положення, перевертаючи на 90°, а горизонтальну лопать 3 в вертикальне положення. Клемові з'єднання з упорами фіксують поворот лопатей на 90°. Цей процес продовжується у наступні півоберта. Обертаючий момент, який розвивається лопаттю в робочому стані передається через вал 1 електрогенератору 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вітроенергетична установка з вертикальною віссю, що включає опорну конструкцію, вал призначений для передачі обертового моменту, вал, до якого прикріпленні поворотні лопаті, генератор, яка відрізняється тим, що містить дві поворотні лопаті, які прикріплені з можливістю зміни їх положення в момент закінчення напівобертання. 1 UA 111869 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
