Вітроенергетична установка з вертикальною віссю
Номер патенту: 50427
Опубліковано: 10.06.2010
Автори: Овчаров Сергій Володимирович, Михайленко Олена Юріївна
Формула / Реферат
Вітроенергетична установка з вертикальною віссю, що складається з опори, на якій розміщені ярусно взаємно-перпендикулярно вали, до яких прикріплені під кутом 90° одна до одної поворотні лопаті, яка відрізняється тим, що лопаті фіксуються нерухомими клемовими з'єднаннями з упорами.
Текст

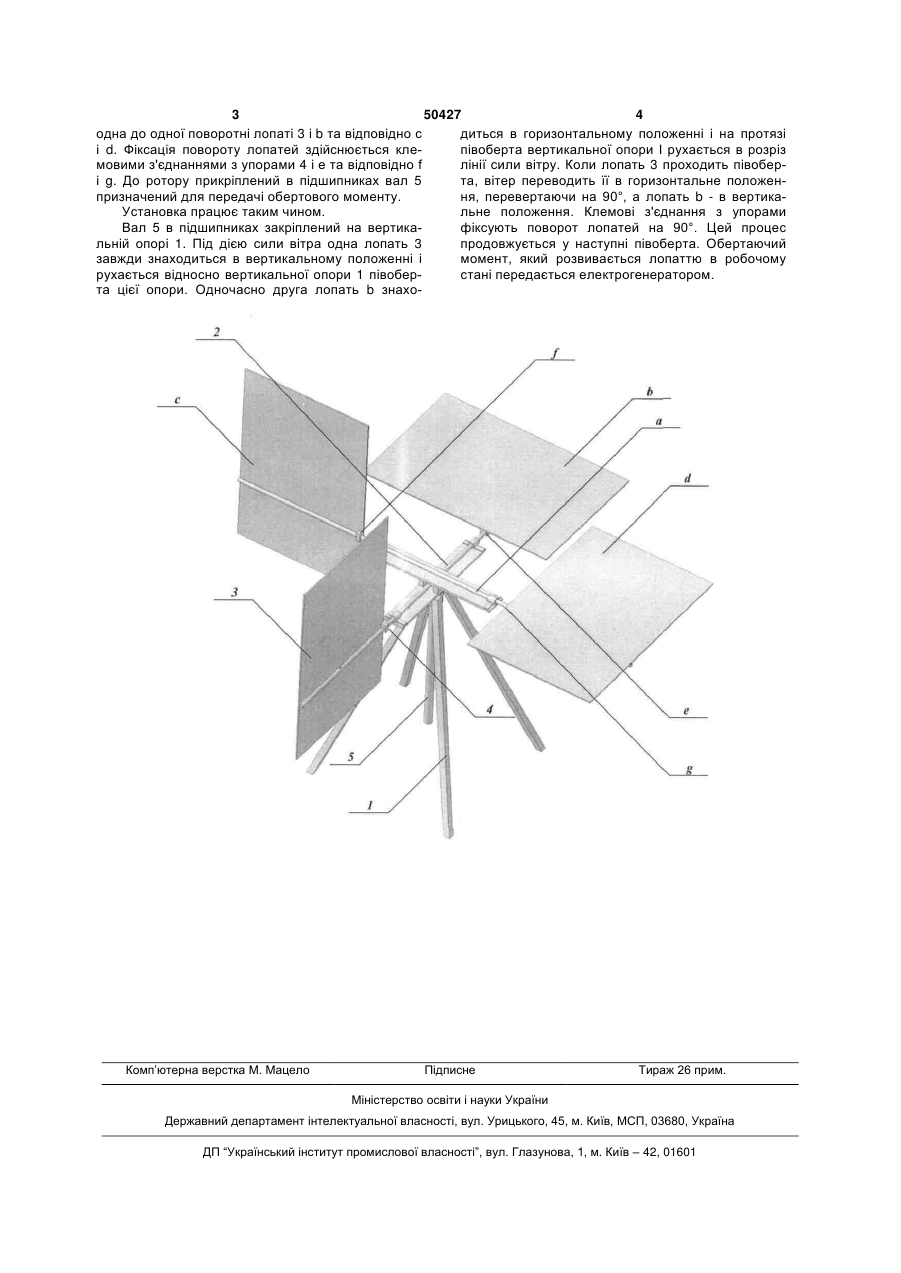

Вітроенергетична установка з вертикальною віссю, що складається з опори, на якій розміщені ярусно взаємно-перпендикулярно вали, до яких прикріплені під кутом 90° одна до одної поворотні лопаті, яка відрізняється тим, що лопаті фіксуються нерухомими клемовими з'єднаннями з упорами. (19) (21) u200912539 (22) 03.12.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) МИХАЙЛЕНКО ОЛЕНА ЮРІЇВНА, ОВЧАРОВ СЕРГІЙ ВОЛОДИМИРОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 50427 4 одна до одної поворотні лопаті 3 і b та відповідно с диться в горизонтальному положенні і на протязі і d. Фіксація повороту лопатей здійснюється клепівоберта вертикальної опори І рухається в розріз мовими з'єднаннями з упорами 4 і е та відповідно f лінії сили вітру. Коли лопать 3 проходить півобері g. До ротору прикріплений в підшипниках вал 5 та, вітер переводить її в горизонтальне положенпризначений для передачі обертового моменту. ня, перевертаючи на 90°, а лопать b - в вертикаУстановка працює таким чином. льне положення. Клемові з'єднання з упорами Вал 5 в підшипниках закріплений на вертикафіксують поворот лопатей на 90°. Цей процес льній опорі 1. Під дією сили вітра одна лопать 3 продовжується у наступні півоберта. Обертаючий завжди знаходиться в вертикальному положенні і момент, який розвивається лопаттю в робочому рухається відносно вертикальної опори 1 півоберстані передається електрогенератором. та цієї опори. Одночасно друга лопать b знахо Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWind-driven power plant with vertical axle
Автори англійськоюMykhailenko Olena Yuriivna, Ovcharov Serhii Volodymyrovych
Назва патенту російськоюВетроэнергетичаская установка с вертикальной осью
Автори російськоюМихайленко Елена Юрьевна, Овчаров Сергей Владимирович
МПК / Мітки
МПК: F03D 7/00
Мітки: установка, вертикальною, віссю, вітроенергетична
