Піногенератор

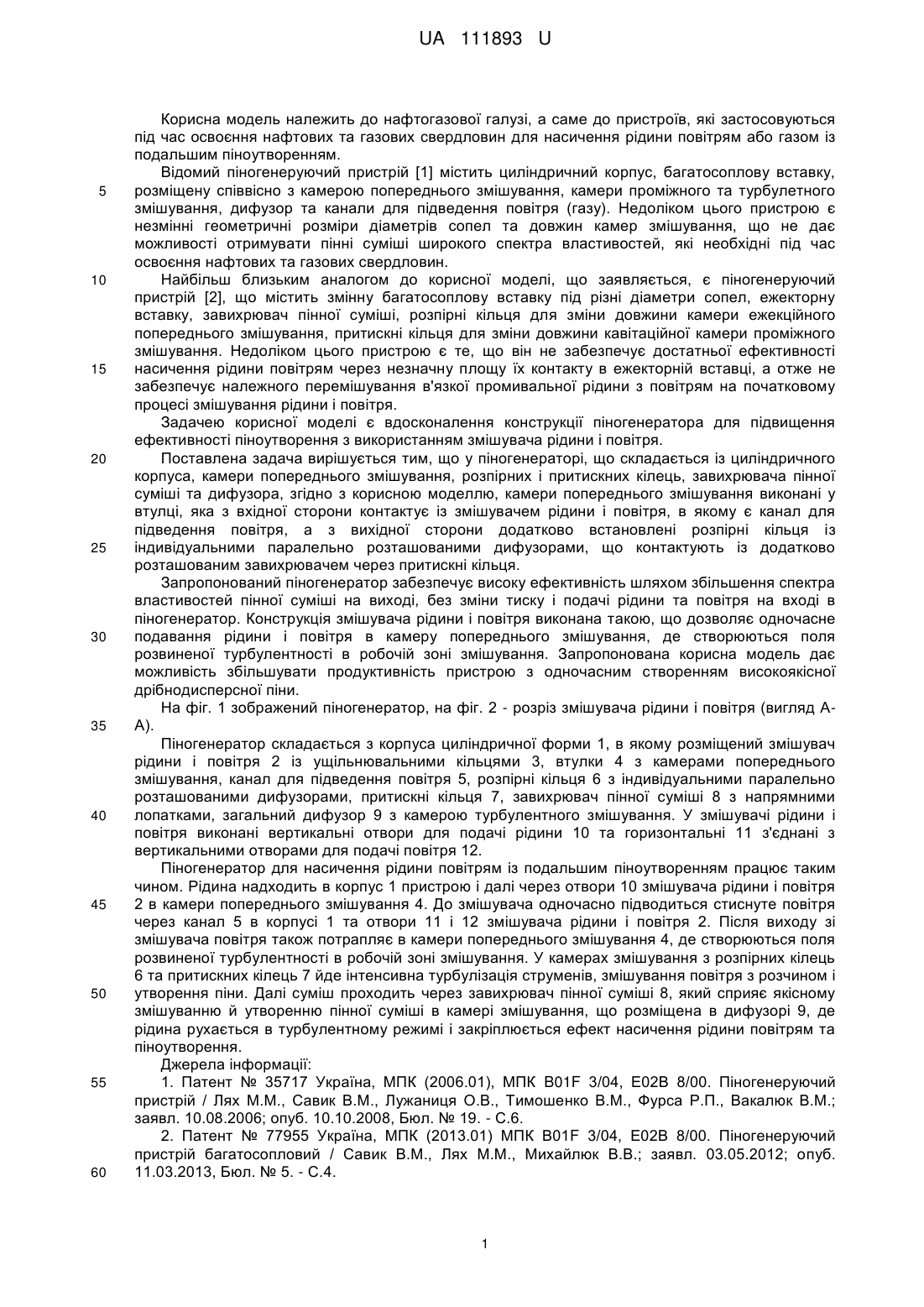

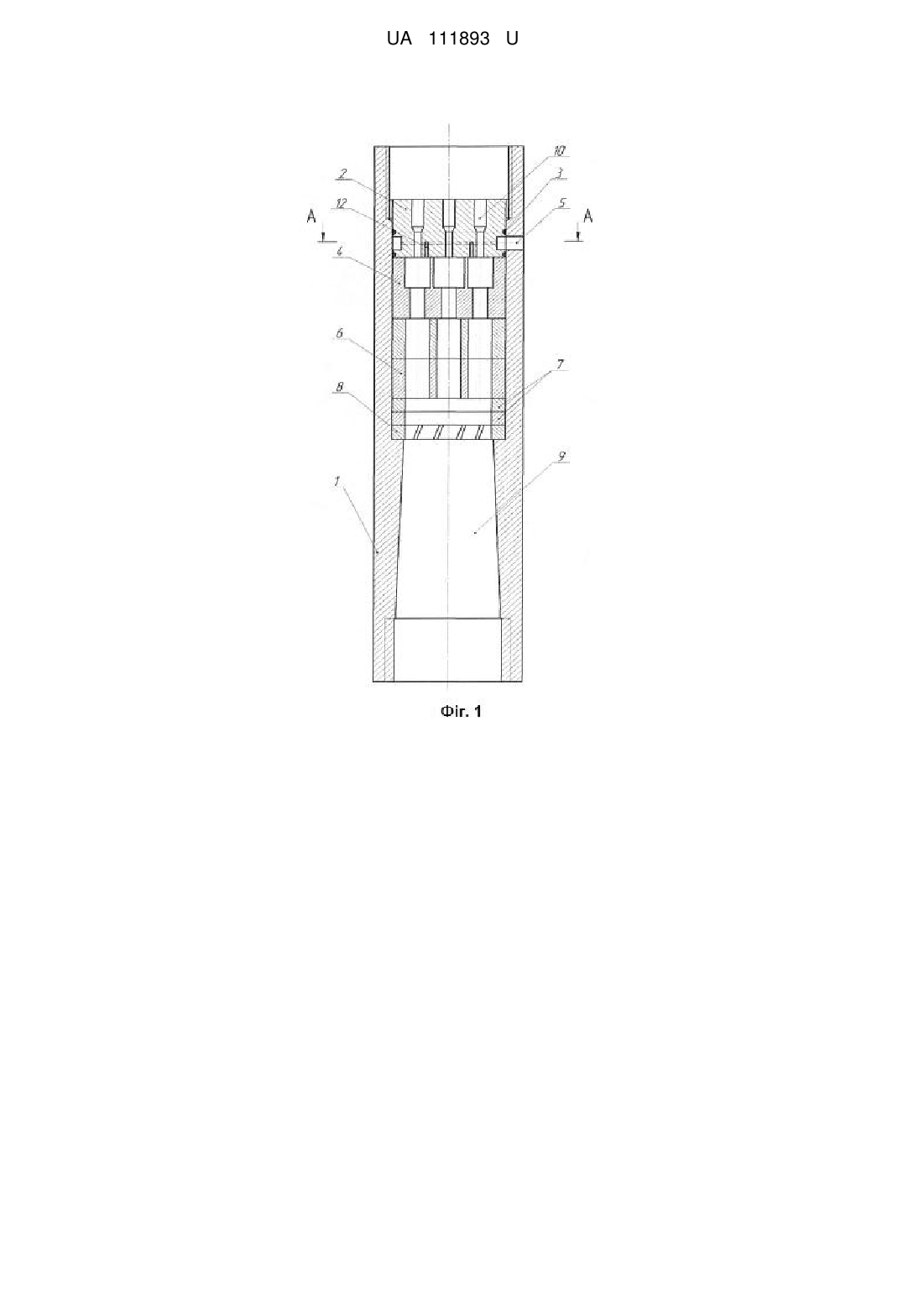

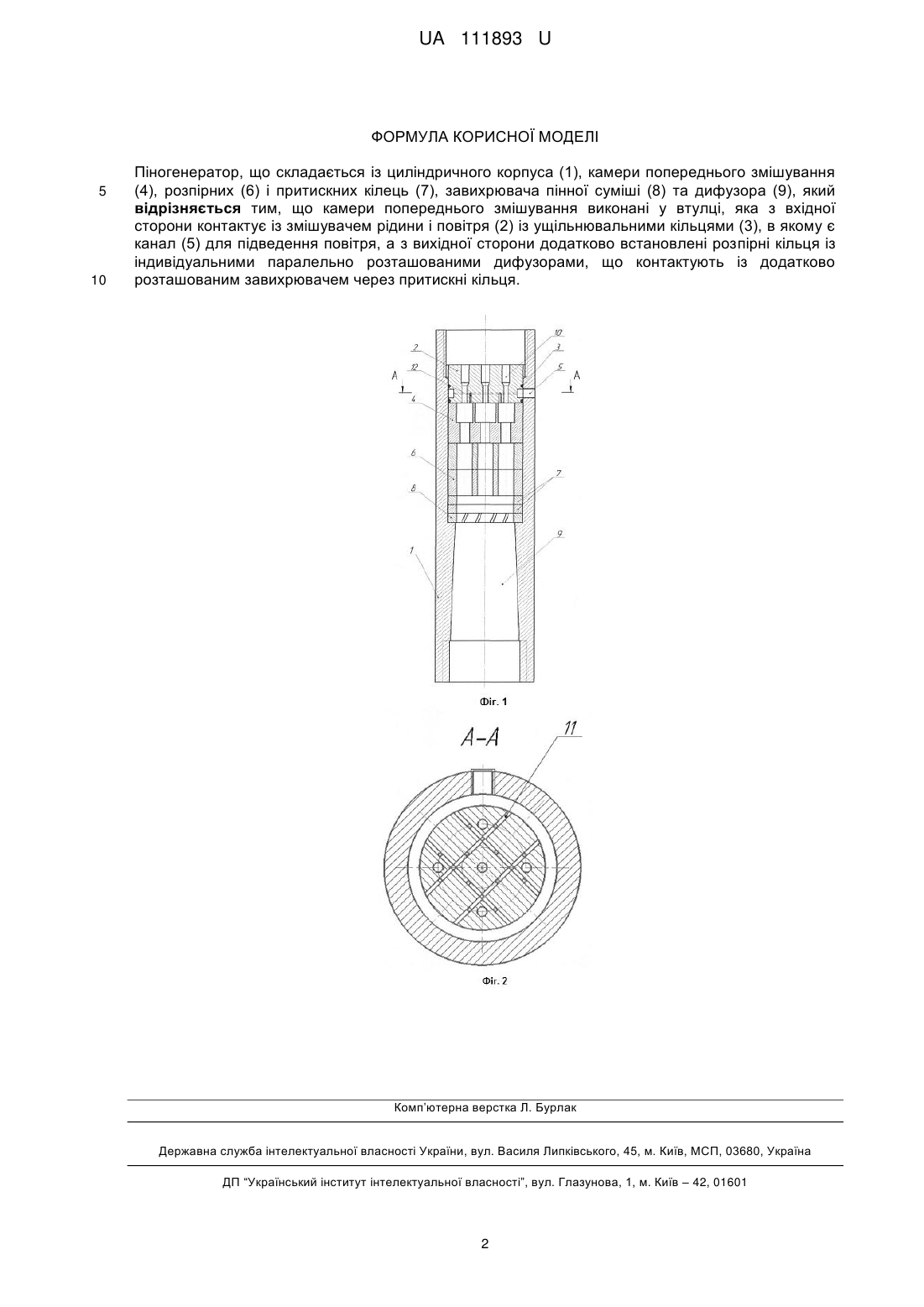

Реферат: Піногенератор складається із циліндричного корпуса, камери попереднього змішування, розпірних і притискних кілець, завихрювача пінної суміші та дифузора. Камери попереднього змішування виконані у втулці, яка з вхідної сторони контактує із змішувачем рідини і повітря із ущільнювальними кільцями, в якому є канал для підведення повітря. З вихідної сторони додатково встановлені розпірні кільця із індивідуальними паралельно розташованими дифузорами, що контактують із додатково розташованим завихрювачем через притискні кільця. UA 111893 U (12) UA 111893 U UA 111893 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазової галузі, а саме до пристроїв, які застосовуються під час освоєння нафтових та газових свердловин для насичення рідини повітрям або газом із подальшим піноутворенням. Відомий піногенеруючий пристрій [1] містить циліндричний корпус, багатосоплову вставку, розміщену співвісно з камерою попереднього змішування, камери проміжного та турбулетного змішування, дифузор та канали для підведення повітря (газу). Недоліком цього пристрою є незмінні геометричні розміри діаметрів сопел та довжин камер змішування, що не дає можливості отримувати пінні суміші широкого спектра властивостей, які необхідні під час освоєння нафтових та газових свердловин. Найбільш близьким аналогом до корисної моделі, що заявляється, є піногенеруючий пристрій [2], що містить змінну багатосоплову вставку під різні діаметри сопел, ежекторну вставку, завихрювач пінної суміші, розпірні кільця для зміни довжини камери ежекційного попереднього змішування, притискні кільця для зміни довжини кавітаційної камери проміжного змішування. Недоліком цього пристрою є те, що він не забезпечує достатньої ефективності насичення рідини повітрям через незначну площу їх контакту в ежекторній вставці, а отже не забезпечує належного перемішування в'язкої промивальної рідини з повітрям на початковому процесі змішування рідини і повітря. Задачею корисної моделі є вдосконалення конструкції піногенератора для підвищення ефективності піноутворення з використанням змішувача рідини і повітря. Поставлена задача вирішується тим, що у піногенераторі, що складається із циліндричного корпуса, камери попереднього змішування, розпірних і притискних кілець, завихрювача пінної суміші та дифузора, згідно з корисною моделлю, камери попереднього змішування виконані у втулці, яка з вхідної сторони контактує із змішувачем рідини і повітря, в якому є канал для підведення повітря, а з вихідної сторони додатково встановлені розпірні кільця із індивідуальними паралельно розташованими дифузорами, що контактують із додатково розташованим завихрювачем через притискні кільця. Запропонований піногенератор забезпечує високу ефективність шляхом збільшення спектра властивостей пінної суміші на виході, без зміни тиску і подачі рідини та повітря на вході в піногенератор. Конструкція змішувача рідини і повітря виконана такою, що дозволяє одночасне подавання рідини і повітря в камеру попереднього змішування, де створюються поля розвиненої турбулентності в робочій зоні змішування. Запропонована корисна модель дає можливість збільшувати продуктивність пристрою з одночасним створенням високоякісної дрібнодисперсної піни. На фіг. 1 зображений піногенератор, на фіг. 2 - розріз змішувача рідини і повітря (вигляд АА). Піногенератор складається з корпуса циліндричної форми 1, в якому розміщений змішувач рідини і повітря 2 із ущільнювальними кільцями 3, втулки 4 з камерами попереднього змішування, канал для підведення повітря 5, розпірні кільця 6 з індивідуальними паралельно розташованими дифузорами, притискні кільця 7, завихрювач пінної суміші 8 з напрямними лопатками, загальний дифузор 9 з камерою турбулентного змішування. У змішувачі рідини і повітря виконані вертикальні отвори для подачі рідини 10 та горизонтальні 11 з'єднані з вертикальними отворами для подачі повітря 12. Піногенератор для насичення рідини повітрям із подальшим піноутворенням працює таким чином. Рідина надходить в корпус 1 пристрою і далі через отвори 10 змішувача рідини і повітря 2 в камери попереднього змішування 4. До змішувача одночасно підводиться стиснуте повітря через канал 5 в корпусі 1 та отвори 11 і 12 змішувача рідини і повітря 2. Після виходу зі змішувача повітря також потрапляє в камери попереднього змішування 4, де створюються поля розвиненої турбулентності в робочій зоні змішування. У камерах змішування з розпірних кілець 6 та притискних кілець 7 йде інтенсивна турбулізація струменів, змішування повітря з розчином і утворення піни. Далі суміш проходить через завихрювач пінної суміші 8, який сприяє якісному змішуванню й утворенню пінної суміші в камері змішування, що розміщена в дифузорі 9, де рідина рухається в турбулентному режимі і закріплюється ефект насичення рідини повітрям та піноутворення. Джерела інформації: 1. Патент № 35717 Україна, МПК (2006.01), МПК B01F 3/04, Е02В 8/00. Піногенеруючий пристрій / Лях М.М., Савик В.М., Лужаниця О.В., Тимошенко В.М., Фурса Р.П., Вакалюк В.М.; заявл. 10.08.2006; опуб. 10.10.2008, Бюл. № 19. - С.6. 2. Патент № 77955 Україна, МПК (2013.01) МПК В01F 3/04, Е02В 8/00. Піногенеруючий пристрій багатосопловий / Савик В.М., Лях М.М., Михайлюк В.В.; заявл. 03.05.2012; опуб. 11.03.2013, Бюл. № 5. - С.4. 1 UA 111893 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Піногенератор, що складається із циліндричного корпуса (1), камери попереднього змішування (4), розпірних (6) і притискних кілець (7), завихрювача пінної суміші (8) та дифузора (9), який відрізняється тим, що камери попереднього змішування виконані у втулці, яка з вхідної сторони контактує із змішувачем рідини і повітря (2) із ущільнювальними кільцями (3), в якому є канал (5) для підведення повітря, а з вихідної сторони додатково встановлені розпірні кільця із індивідуальними паралельно розташованими дифузорами, що контактують із додатково розташованим завихрювачем через притискні кільця. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
