Піногенератор

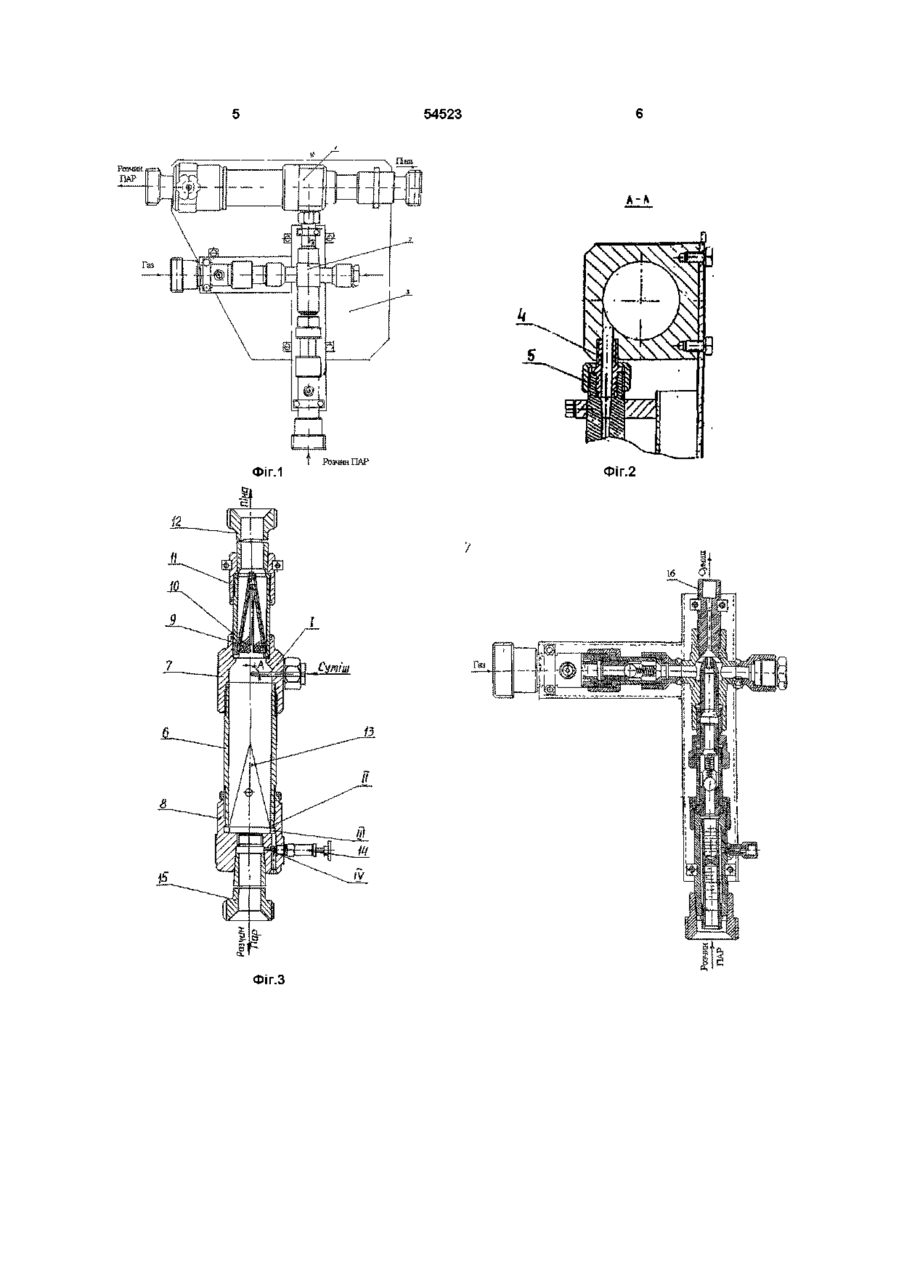

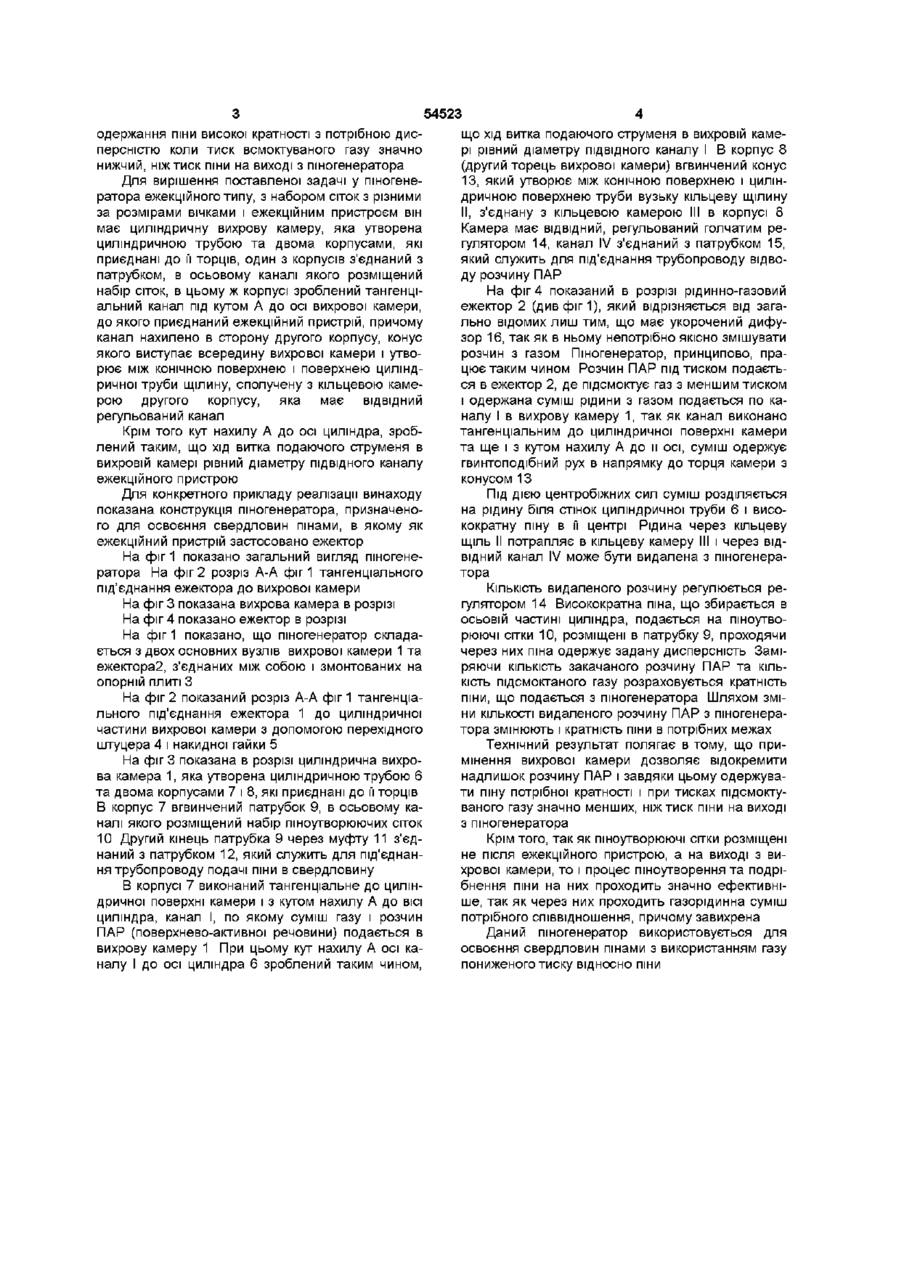

1 Пшогенератор ежекційного типу, з набором сіток з різними за розмірами вічками і ежекційним пристроєм, який відрізняється тим, що він має циліндричну вихрову камеру, яка утворена циліндричною трубою та двома корпусами, які приєднані до її торців, один з корпусів з'єднаний з патрубком, в осьовому каналі якого розміщений набір сіток, в цьому ж корпусі виконаний тангенціальний канал під кутом А до осі вихрової камери, до якого приєднаний ежекційний пристрій, причому канал нахилено в бік другого корпусу, конус якого виступає всередину вихрової камери і утворює між конічною поверхнею і поверхнею циліндричної труби щілину, сполучену з кільцевою камерою другого корпусу, яка має ВІДВІДНИЙ регульований канал 2 Пшогенератор за п 1, який відрізняється тим, що кут нахилу А до осі циліндра, виконаний таким, що хід витка струменя, що подається, в вихровій камері рівний діаметру ПІДВІДНОГО каналу ежекційного пристрою О Винахід відноситься до пристроїв по одержанню піни в нафтогазовидобувній промисловості при освоєнні, задавці та бурінні свердловин і може бути використаний для очищення трубопроводів та гасіння пожеж Відомий пшогенератор (ежектор) (Тагиров К М и др «Техника и технология проведения ремонтных работ в газовых скважинах с использованием газообразных агентов» ОИ серия «Разработка и эксплуатация газовых и газоконденсатных месторождений» М ВНИИЭгазпром, 1995, вип 3, с 18, рис 3 ), що складається з корпусу, сопла та камери змішування Недоліком такого пшогенератора є відсутність можливості одержати піну потрібної кратності та дисперсності, так як в ньому застосовується спосіб пшоутворення шляхом механічного подрібнення маси розчину та одночасним перемішуванням його з газом При цьому бульбашки піни утворюються в результаті надзвичайно невпорядкованого процесу захвату газу розчином Тому піна утворюється з неоднорідних по розмірах бульбашок і має низьку кратність, окрім того, багато піноутворюючого розчину залишається невспшеним, особливо це яскраво проявляється, коли тиск всмоктуваного газу значно нижчий, ніж тиск піни на виході з пшогенератора Відомий пшогенератор ежекційного типу з набором сіток з різними вічками (Котов А А "Применение высокократной пены притушений пожаров» М,, Строиздат, 1972, 38 с, рис 17 (прототип) вибраний за прототип, що широко застосовується в пожежній охороні В ньому додатково застосований ще й спосіб пшоутворення на сітках, В цьому способі бульбашки піни утворюються на вічках сітки і їх розміри залежать від розмірів вічок Тому піна утворюється більш однорідною по структурі При достатній подачі газу в цьому пшогенераторі можна одержати піну надзвичайно високої кратності однорідною по структурі з потрібною дисперсністю Недоліком відомого пшогенератора є те, що коли тиск всмоктуваного газу значно нижчий за тиск піни на виході з пшогенератора, то одержати піну високої кратності не вдається, так як КІЛЬКІСТЬ газу, що йде на утворення піни, обмежена і залежить від коефіцієнта ежекції ежекційного пристрою Задачею винаходу є розширення функціональних можливостей пшогенератора, зокрема для СО сч Ю Ю 54523 одержання піни високої кратності з потрібною дисперсністю коли тиск всмоктуваного газу значно нижчий, ніж тиск піни на виході з пшогенератора Для вирішення поставленої задачі у пшогенератора ежекційного типу, з набором сіток з різними за розмірами вічками і ежекційним пристроєм він має циліндричну вихрову камеру, яка утворена циліндричною трубою та двома корпусами, які приєднані до її торців, один з корпусів з'єднаний з патрубком, в осьовому каналі якого розміщений набір сіток, в цьому ж корпусі зроблений тангенціальний канал під кутом А до осі вихрової камери, до якого приєднаний ежекційний пристрій, причому канал нахилено в сторону другого корпусу, конус якого виступає всередину вихрової камери і утворює між конічною поверхнею і поверхнею циліндричної труби щілину, сполучену з кільцевою камерою другого корпусу, яка має ВІДВІДНИЙ регульований канал Крім того кут нахилу А до осі циліндра, зроблений таким, що хід витка подаючого струменя в вихровій камері рівний діаметру ПІДВІДНОГО каналу ежекційного пристрою Для конкретного прикладу реалізації винаходу показана конструкція пшогенератора, призначеного для освоєння свердловин пінами, в якому як ежекційний пристрій застосовано ежектор На фіг 1 показано загальний вигляд пшогенератора На фіг 2 розріз А-А фіг 1 тангенціального під'єднання ежектора до вихрової камери На фіг 3 показана вихрова камера в розрізі На фіг 4 показано ежектор в розрізі На фіг 1 показано, що пшогенератор складається з двох основних вузлів вихрової камери 1 та ежектора2, з'єднаних між собою і змонтованих на опорній плиті З На фіг 2 показаний розріз А-А фіг 1 тангенціального під'єднання ежектора 1 до циліндричної частини вихрової камери з допомогою перехідного штуцера 4 і накидної гайки 5 На фіг 3 показана в розрізі циліндрична вихрова камера 1, яка утворена циліндричною трубою 6 та двома корпусами 7 і 8, які приєднані до її торців В корпус 7 вгвинчений патрубок 9, в осьовому каналі якого розміщений набір пшоутворюючих сіток 10 Другий кінець патрубка 9 через муфту 11 з'єднаний з патрубком 12, який служить для під'єднання трубопроводу подачі піни в свердловину В корпусі 7 виконаний тангенціальне до циліндричної поверхні камери і з кутом нахилу А до ВІСІ циліндра, канал І, по якому суміш газу і розчин ПАР (поверхнево-активної речовини) подається в вихрову камеру 1 При цьому кут нахилу А осі каналу І до осі циліндра 6 зроблений таким чином, що хід витка подаючого струменя в вихровій камері рівний діаметру ПІДВІДНОГО каналу І В корпус 8 (другий торець вихрової камери) вгвинчений конус 13, який утворює між конічною поверхнею і циліндричною поверхнею труби вузьку кільцеву щілину II, з'єднану з кільцевою камерою III в корпусі 8 Камера має ВІДВІДНИЙ, регульований голчатим регулятором 14, канал IV з'єднаний з патрубком 15, який служить для під'єднання трубопроводу відводу розчину ПАР На фіг 4 показаний в розрізі рідинно-газовий ежектор 2 (див фіг 1), який відрізняється від загально відомих лиш тим, що має укорочений дифузор 16, так як в ньому непотрібно якісно змішувати розчин з газом Пшогенератор, принципово, працює таким чином Розчин ПАР під тиском подається в ежектор 2, де підсмоктує газ з меншим тиском і одержана суміш рідини з газом подається по каналу І в вихрову камеру 1, так як канал виконано тангенціальним до циліндричної поверхні камери та ще і з кутом нахилу А до и осі, суміш одержує гвинтоподібний рух в напрямку до торця камери з конусом 13 Під ДІЄЮ центробіжних сил суміш розділяється на рідину біля стінок циліндричної труби 6 і високократну піну в її центрі Рідина через кільцеву щіль II потрапляє в кільцеву камеру III і через ВІДВІДНИЙ канал IV може бути видалена з піногенератора КІЛЬКІСТЬ видаленого розчину регулюється регулятором 14 Високократна піна, що збирається в осьовій частині циліндра, подається на пшоутворюючі сітки 10, розміщені в патрубку 9, проходячи через них піна одержує задану дисперсність Заміряючи КІЛЬКІСТЬ закачаного розчину ПАР та КІЛЬКІСТЬ підсмоктаного газу розраховується кратність піни, що подається з пшогенератора Шляхом зміни КІЛЬКОСТІ видаленого розчину ПАР з піногенератора змінюють і кратність піни в потрібних межах Технічний результат полягає в тому, що примшення вихрової камери дозволяє відокремити надлишок розчину ПАР і завдяки цьому одержувати піну потрібної кратності і при тисках підсмоктуваного газу значно менших, ніж тиск піни на виході з пшогенератора Крім того, так як пшоутворюючі сітки розміщені не після ежекційного пристрою, а на виході з вихрової камери, то і процес пшоутворення та подрібнення піни на них проходить значно ефективніше, так як через них проходить газорідинна суміш потрібного співвідношення, причому завихрена Даний пшогенератор використовується для освоєння свердловин пінами з використанням газу пониженого тиску відносно піни 54523 A-A ФІГ.2 ФІГ.З
