Відцентровий тукорозсіваючий апарат

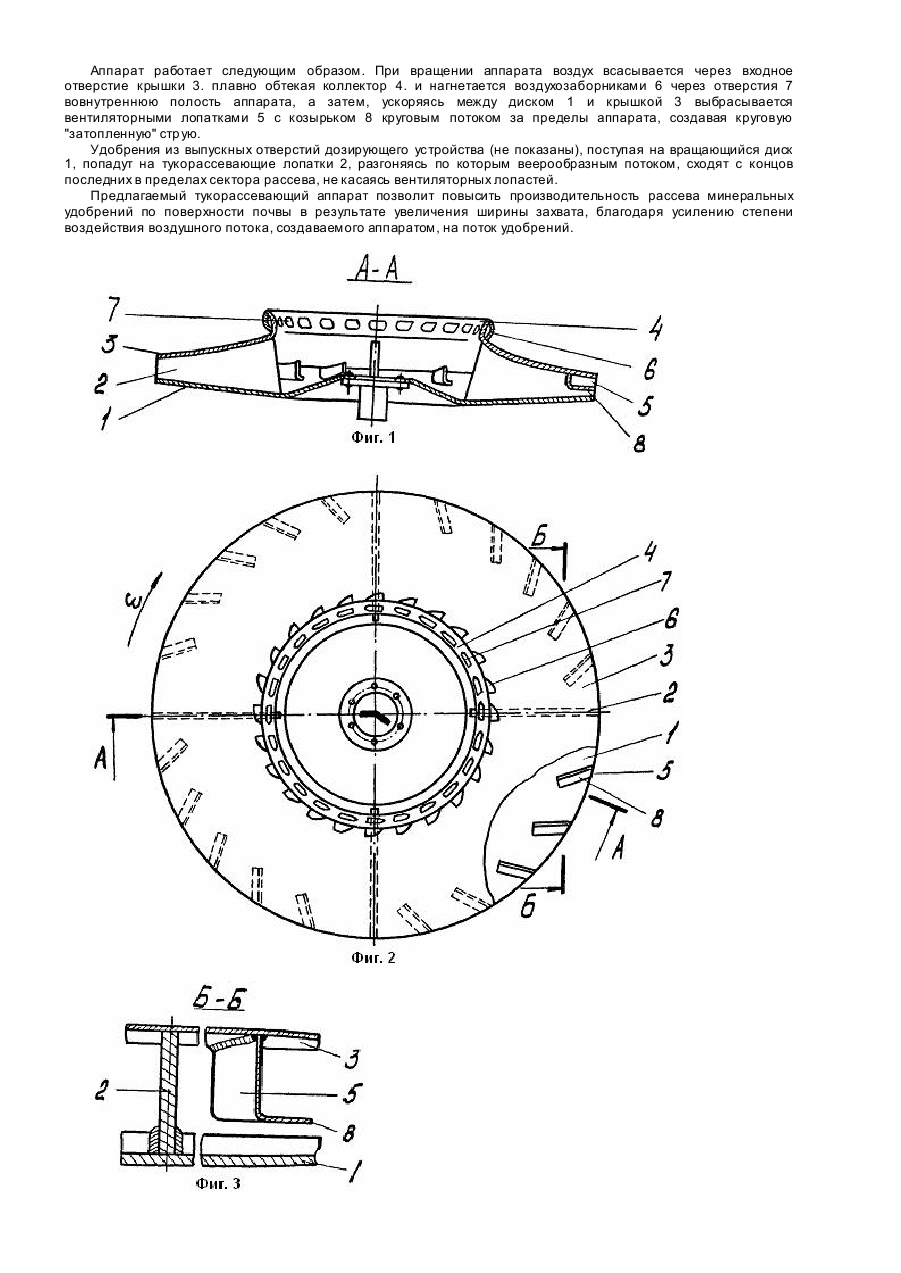

Изобретение относится к сельскохозяйственному машиностроению, а именно к рабочим органам разбрасывателей минеральных удобрений, и может быть использовано для поверхностного рассева удобрений или други х сыпучи х материалов. Известен центробежный тукорассевающий аппарат, включающий горизонтальный вращающийся диск с установленными на нем тукорассевающими лопатками [1]. Недостатком аппарата является то, что он обеспечивает небольшую ширину захвата и вследствие недостаточной дальности полета частиц удобрений под воздействием только центробежных сил, так как скорость движения частиц удобрений в воздушной среде быстро падает из-за сил сопротивления воздуха, которые пропорциональны квадрату скорости частиц. Известен также центробежный аппарат, включающий вращающийся диск с тукорассевающими лопатками, неподвижную крышку с загрузочной горловиной и вентиляторные лопасти, размещенные на периферии аппарата между тукорассевающими лопатками [2]. Недостатком известного аппарата является то, что вентиляторные лопасти укреплены на диске, по которому движется поток удобрений до встречи с тукорассевающими лопатками. При этом часть потока будет достигать вентиляторных лопастей и, двигаясь по ним, подвергать их износу, что приведет к необходимости изготовлять последние такой же толщины, как и тукорассевающие лопатки. Недостатком данного аппарата также являются недостаточная площадь загрузочной горловины, ограничивающая пропускную способность аппарата по воздуху и зазор между неподвижной крышкой и лопастями, который ослабляет вентиляторный эффект. Наиболее близким к заявляемому те хническому решению является центробежный тукорассевающий аппарат, включающий диск с укрепленными на нем тукорассевающими лопатками и закрепленную на тукорассевающих лопатках крышку гиперболической формы с входным отверстием, по периметру которого смонтирован коллектор. Диск и лопатки с крышкой образуют рабочие каналы для создания воздушного потока [3]. Данный тукорассевающий аппарат обеспечивает увеличение дальности полета частиц удобрений, так как создаваемый им воздушный поток сопровождает поток удобрений на определенное расстояние в "затопленной струе", уменьшая область действия сил сопротивления воздушной среды. Недостатком известного тукорассевающего аппарата является невысокая производительность из-за недостаточной интенсивности создаваемого им воздушного потока. Кроме того, при установке известного аппарата в навесных разбрасывателях удобрений дно бункера с дозирующими заслонками частично перекрывает входное отверстие аппарата и препятствует свободному доступ у воздуха, необходимого для создания воздушного потока на выходе из аппарата. Задачей изобретения является усовершенствование конструкции центробежного тукорассевающего аппарата путем усиления воздействия воздушного потока на поток удобрений, что обеспечит увеличение дальности полета частиц удобрений и. как результат, повысит производительность рассева минеральных удобрений по поверхности почвы. Поставленная задача достигается тем, что в центробежном тукорассевающем аппарате, включающем диск с тукорассевающими лопатками, на которых закреплена крышка с входным отверстием, по периметру которого смонтирован коллектор, и вентиляторные лопасти, размещенные на периферии аппарата между тукорассевающими лопатками, согласно изобретению, вентиляторные лопасти выполнены по высоте меньше, чем высота тукорассевающих лопаток, укреплены на нижней поверхности крышки и установлены под углом к радиусу диска. При этом с наружной стороны коллектора смонтированы воздухозаборники, которые посредством отверстий в коллекторе соединены с внутренней полостью аппарата. Кроме того, нижняя кромка вентиляторных лопастей снабжена козырьком. Применение в конструкции центробежного тукорассевающего аппарата усовершенствованных вентиляторных лопастей, по высоте меньших, чем тукорассевающие лопатки, укрепленных на нижней поверхности крышки, исключает соприкосновение с вентиляторными лопастями потока удобрений, движущегося по поверхности диска до соприкосновения с тукорассевающими лопатками. Такое решение делает возможным установку под отрицательным углом к радиусу необходимого количества облегченной конструкции (по сравнению с тукорассевающими лопатками) вентиляторных лопастей, предназначенных только для создания воздушного потока в рабочих каналах на выходе из аппарата для сопровождения потока туков в воздушной среде. Снабжение нижней кромки вентиляторных лопастей козырьком, предотвращает "перетекание воздуха" с открытого нижнего края лопастей, что способствует увеличению количества воздуха, вы ходящего из аппарата. Установка с наружной стороны коллектора воздухозаборников, соединенных отверстиями в коллекторе с внутренней полостью аппарата, позволяет захватывать дополнительные порции воздуха и направлять его внутрь аппарата, тем самым, увеличивая расход воздуха на вы ходе из аппарата. Таким образом, совокупность существенных признаков через усиление вентиляторного эффекта создаваемого тукорассевающим аппаратом обеспечивает увеличение дальности полета потока удобрений и следовательно, ширины захвата и повышение производительности рассева минеральных удобрений по поверхности почвы. Сущность изобретения поясняется чертежом, где на фиг. 1 изображен поперечный разрез центробежного тукорассевающего аппарата; на фиг. 2 - тукорассевающий аппарат, вид свер ху; на фиг. 3 - разрез установки вентиляторных лопастей. Тукорассевающий аппарат состоит из диска 1 с тукорассевающими лопатками 2 и закрепленной на лопатках крышки 3 с входным отверстием, по периметру которого смонтирован коллектор 4. На периферии аппарата между тукорассевающими лопатками 2 под углом к радиусу диска 1 на нижней поверхности крышки 3 укреплены вентиляторные лопасти 5. Высота вентиляторных лопастей 5 меньше высоты тукорассевающих лопаток 2. С наружной стороны коллектора 4 смонтированы воздухозаборники 6, которые посредством отверстий 7 в коллекторе 4 соединены с внутренней полостью аппарата. Нижняя кромка вентиляторных лопастей 5 снабжена козырьком 8. Аппарат работает следующим образом. При вращении аппарата воздух всасывается через входное отверстие крышки 3. плавно обтекая коллектор 4. и нагнетается воздухозаборниками 6 через отверстия 7 вовнутреннюю полость аппарата, а затем, ускоряясь между диском 1 и крышкой 3 выбрасывается вентиляторными лопатками 5 с козырьком 8 круговым потоком за пределы аппарата, создавая круговую "затопленную" стр ую. Удобрения из выпускных отверстий дозирующего устройства (не показаны), поступая на вращающийся диск 1, попадут на тукорассевающие лопатки 2, разгоняясь по которым веерообразным потоком, сходят с концов последних в пределах сектора рассева, не касаясь вентиляторных лопастей. Предлагаемый тукорассевающий аппарат позволит повысить производительность рассева минеральных удобрений по поверхности почвы в результате увеличения ширины захвата, благодаря усилению степени воздействия воздушного потока, создаваемого аппаратом, на поток удобрений.
