Відцентровий двовальний насос

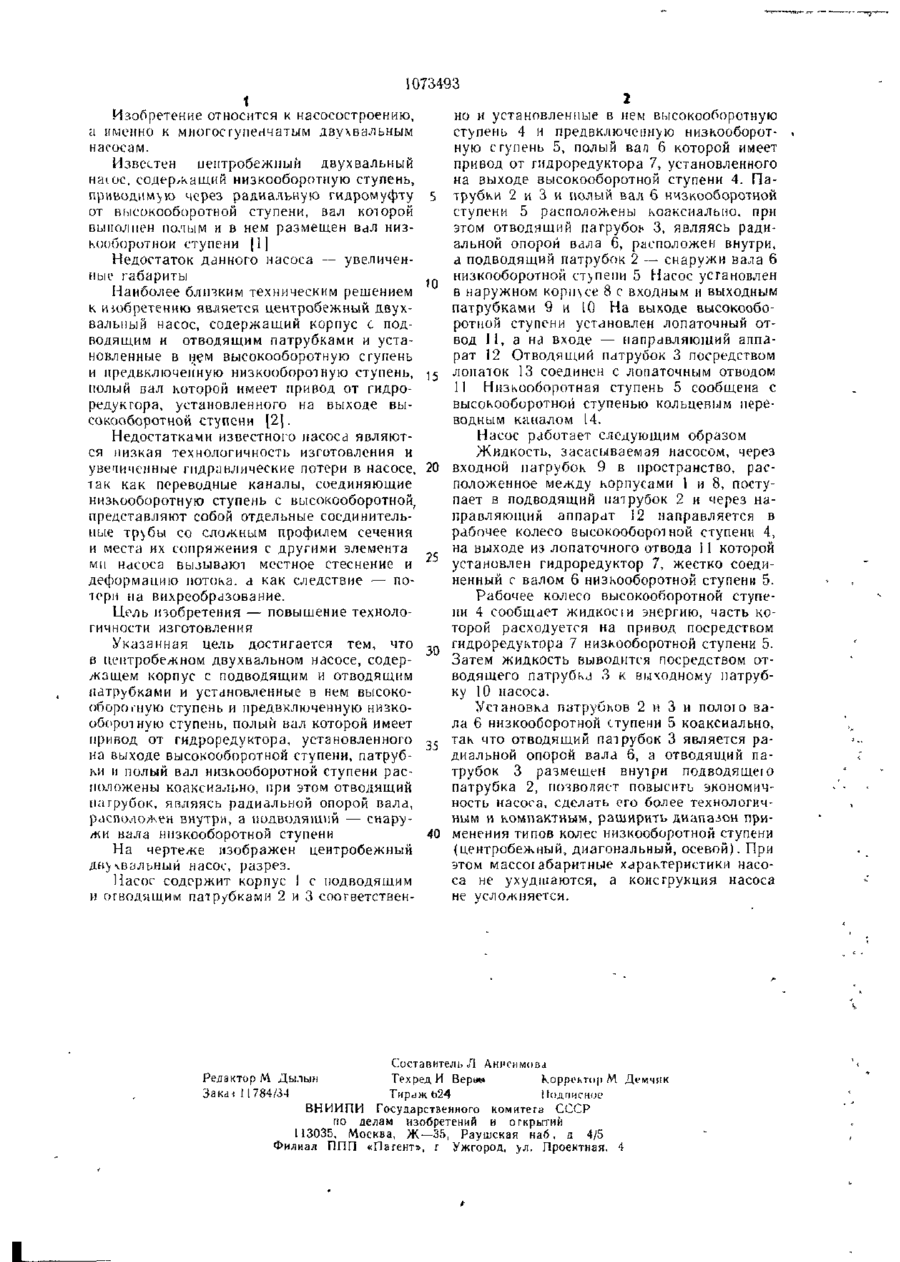

ЦЕНТРОБЕЖНЫЙ ДВУХВАЛЬНЫЙ НАСОС, содержащий корпус с подводящим и отводящим патрубками и установленные в нем высокооборогную ступень и предвключепную низкооборотную ступень, полый вал которой имеет привод от гидроредуктора, установленного на виходе высокооборотной ступени, отличающийся тем, что, с целью повышения технологичности изготовления, патрубки и полый вал низкооборотной ступени расположены коаксиально, при этом отводящий патрубок, являясь радиальной опорой вала, расположен внутри^ а подводящий — снаружи вала низкооборотной ступени. о СО СО со 1073493 1 Изобретение относится к насосостроению, а именно к многоступенчатым двухвальным насосам. Известен центробежный двух вальный насос, содержащий низкооборотную ступень, приводимою через радиальную гидромуфту от высокооборотной ступени, вал которой выполнен полым и в нем размещен вал низкооборотнои ступени ]1] Недостаток данного насоса — увеличенные габариты Наиболее близким техническим решением к иіобретению является центробежный двухвальный насос, содержащий корпус с подводящим и отводящим патрубками и установленные в нем высокооборотную ступень и предвключеиную низкооборотную ступень, полый вал которой имеет привод от гидроредукгора, установленного на выходе высокооборотной ступени [2]. Недостатками известного насоса являются низкая технологичность изготовления и увеличенные гидравлические потери в насосе, так как переводные каналы, соединяющие низкооборотную ступень с высокооборотной, представляют собой отдельные соединительные тр\,бы со сложным профилем сечения и места их сопряжения с другими элемента мп насоса вызывают местное стеснение и деформацию потока, а как следствие — потерн на вихреобразование. Цель изобретения — повышение технологичности изготовления Указанная цель достигается тем, что в центробежном двухвальном насосе, содержащем корпус с подводящим и отводящим патрубками и установленные в нем высокооборогную ступень и предвключенную низкооборотную ступень, полый вал которой имеет привод от гидроредуктора, установленного на выходе высокооборотной ступени, патрубки и полый вал низкооборотной ступени расположены коаксиально, при этом отводящий патрубок, являясь радиальной опорой вала, расположен внутри, а подводящий — снаружи вала ннзкооборотной ступени На чертеже изображен центробежный дневальный насос, разрез. Насос содержит корпус I с подводящим и отводящим патрубками 2 и 3 соогветствен но и установленные в нем высокооборотную ступень 4 и предвключеиную низкооборотную ступень 5, полый вал б которой имеет привод от гидроредуктора 7, установленного на выходе высокооборотной ступени 4. Патрубки 2 и 3 и полый вал б низкооборотной ступени 5 расположены коаксиально, при этом отводящий пагрубоь 3, являясь радиальной опорой вала 6, расположен внутри, а подводящий патрубок 2 — снаружи вала 6 низкооборотной ступени 5 Насос установлен 10 в наружном корп\се 8 с входным и выходным патрубками 9 и [Q На выходе высокооборотной ступени установлен лопаточный отвод 11, a H входе — направляющий аппаd рат 12 Отводящий патрубок 3 посредством 15 лопаток 13 соединен с лопаточным отводом 11 Низкооборотная ступень 5 сообщена с высокооборотной ступенью кольцевым переводным каналом 14. 20 25 30 35 40 Насос работает следующим образом Жидкость, засасываемая насосом, через входной патрубок 9 в пространство, расположенное между корпусами 1 и 8, поступает в подводящий патрубок 2 и через направляющий аппарат 12 направляется в рабочее колесо высокооборотной ступени 4, на выходе из лопаточного отвода 11 которой установлен гидроредуктор 7, жестко соединенный с валом б низкооборотной ступени 5. Рабочее колесо высокооборотной ступени 4 сообщает жидкосіи энергию, часть которой расходуется на привод посредством гидроредуктора 7 низкооборотной ступени 5. Затем жидкость выводится посредством отводящего патрубка 3 к выходному патрубку 10 насоса. Установка патрубков 2 и 3 и полою вала 6 низкооборотной ступени 5 коаксиально, так что отводящий патрубок 3 является радиальной опорой вала 6, а отводящий патрубок 3 размещен внутри подводящего патрубка 2, позволяет повысить экономичность насоса, сделать его более технологичным и компактным, раширить диапазон применения типов колес низкооборотной ступени (центробежный, диагональный, осевой). При этом массої абаритные характеристики насоса не ухудшаются, а конструкция насоса не усложняется. Составитель Л Анж-имова Редактор М Дылын Техред И Вер
