Пристрій основи поду доменної печі

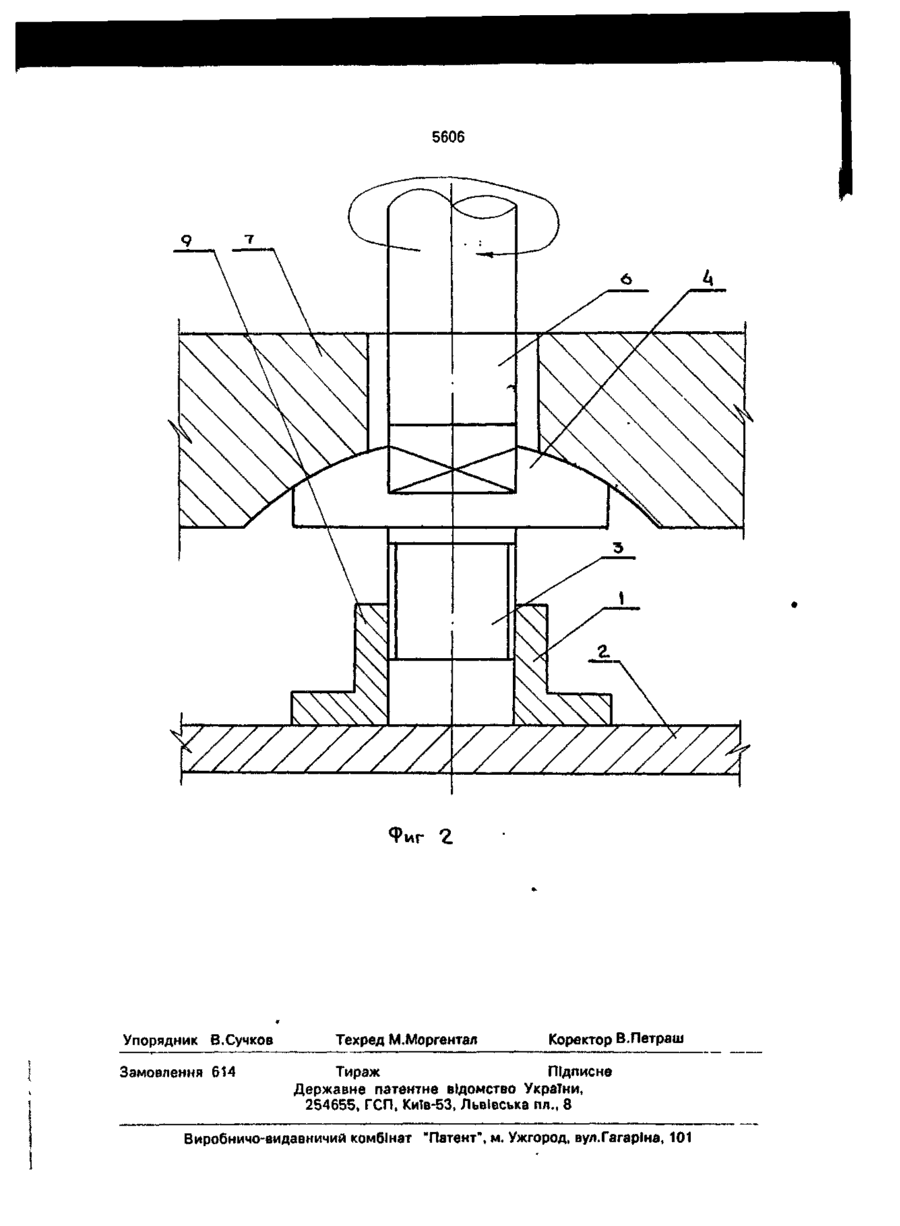

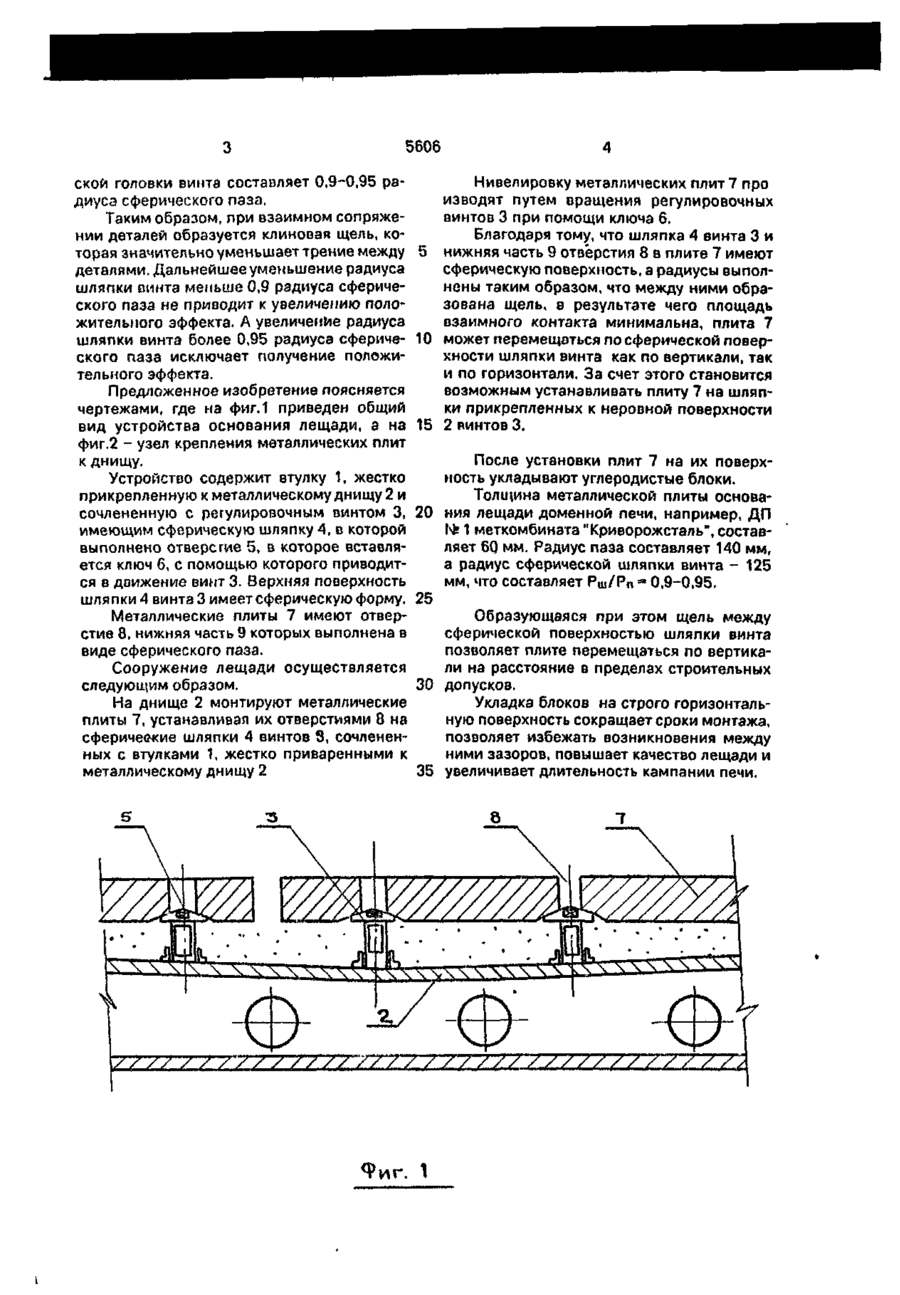

Устройство основания лещади доменной печи, включающее металлическое дни ще, кожух, металлические плиты с отверстиями, смонтированные под металлическим днищем при помощи установочных элементов, содержащих регулировочные винты, о тл и ч а ю щ е е с я тем, что установочные элементы выполнены в виде жестко закрепленных на днище втулок, сочлененных с регулировочными винтзми, имеющими сферические головки, контактирующие с выполненными в металлических плитах сферическими пазами, сопряженными с отверстиями, при этом радиус сферической головки винта составляет 0,9-0,95 радиуса сферического паза. С > Изобретение относится к области черной металлургии, в частности к устройствам основания лещади доменной печи. Известно устройство основания лещади доменной печи [1], согласно которому металлические плиты крепятся при помощи нивелировочных муфт с буртами, сочлененными с винтами, жестко прикрепленными к металлическому днищу. При этом при установке опорного винта на неровную поверхность металлического днища ось винта отклоняется от вертикали, составляя некоторый угол перекосов, в результате чего металлическая плита не может перемещаться по поверхности буртика нивелировочной муфты, тем самым препятствуя установке плиты в строго горизонтальной плоскости. Кроме того, при значительном перекосе винта буртик нивелировочной муфты может быть срезан. Поэ тому достичь идеально горизонтальной поверхности невозможно, вследствие чего при монтаже углеродистых блоков между ними возникнут недопустимые зазоры, что резко снизит качество лещади, т.е. срок ее службы, что приведет к снижению длительности кампании печи. Целью изобретения является сокращение времени монтажа лещади, повышение качества ее изготовления и увеличение длительности кампании печи. Поставленная цель достигается тем, что установочные элементы выполнены в виде жестко закрепленных на днище втулок, сочлененных с регулировочными винтами, имеющими сферические головки, контактирующие с выполненными в металлических плитах сферическими пазами, сопряженными с отверстиями, при этом радиус сферичв —* 5606 ской головки винта составляет 0,9-0,95 радиуса сферического паза. Таким образом, при взаимном сопряжении деталей образуется клиновая щель, которая значительно уменьшает трение между 5 деталями. Дальнейшее уменьшение радиуса шляпки винта меньше 0,9 радиуса сферического паза не приводит к увеличению положительного эффекта. А увеличение радиуса шляпки винта более 0,95 радиуса сфериче- 10 ского паза исключает получение положительного эффекта. Предложенное изобретение поясняется чертежами, где на фиг.1 приведен общий вид устройства основания лещади, а на 15 фиг.2 - узел крепления металлических плит к днищу. Устройство содержит втулку 1, жестко прикрепленную к металлическому днищу 2 и сочлененную с регулировочным винтом 3, 20 имеющим сферическую шляпку 4, в которой выполнено отверстие 5, в которое вставляется ключ 6, с помощью которого приводится в доижение винт 3. Верхняя поверхность шляпки 4 винта 3 имеет сферическую форму. 25 Металлические плиты 7 имеют отверстие 8, нижняя часть 9 которых выполнена в виде сферического паза. Сооружение лещади осуществляется следующим образом. 30 На днище 2 монтируют металлические плиты 7, устанавливал их отверстиями 8 на сферические шляпки 4 винтов 3, сочлененных с втулками 1, жестко приваренными к металлическому днищу 2 35 Нивелировку металлических плит 7 про изводят путем вращения регулировочных винтов 3 при помощи ключа 6. Благодаря тому, что шляпка 4 винта 3 и нижняя часть 9 отверстия 8 в плите 7 имеют сферическую поверхность, а радиусы выполнены таким образом, что между ними образована щель, в результате чего площадь взаимного контакта минимальна, плита 7 может перемещаться по сферической поверхности шляпки винта как по вертикали, так и по горизонтали. За счет этого становится возможным устанавливать плиту 7 на шляпки прикрепленных к неровной поверхности 2 винтов 3. После установки плит 7 на их поверхность укладывают углеродистые блоки. Толщина металлической плиты основания лещади доменной печи, например, ДП № 1 меткомбината "Криворожсталь", составляет 60 мм. Радиус паза составляет 140 мм, а радиус сферической шляпки винта - 125 мм, что составляет Рш/Рп = 0,9-0,95. • Образующаяся при этом щель между сферической поверхностью шляпки винта позволяет плите перемещаться по вертикали на расстояние в пределах строительных допусков. Укладка блоков на строго горизонтальную поверхность сокращает сроки монтажа, позволяет избежать возникновения между ними зазоров, повышает качество лещади и увеличивает длительность кампании печи. V У У У У У У У У У У /г7т7~У77~7~7~7тУ У // 9иг. \ 5606 Фиг г Упорядник В.Сучков Замовлення 614 Техред М.Моргентал Коректор В.Петраш Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
