Сировинна суміш для виготовлення теплоізоляційного матеріалу

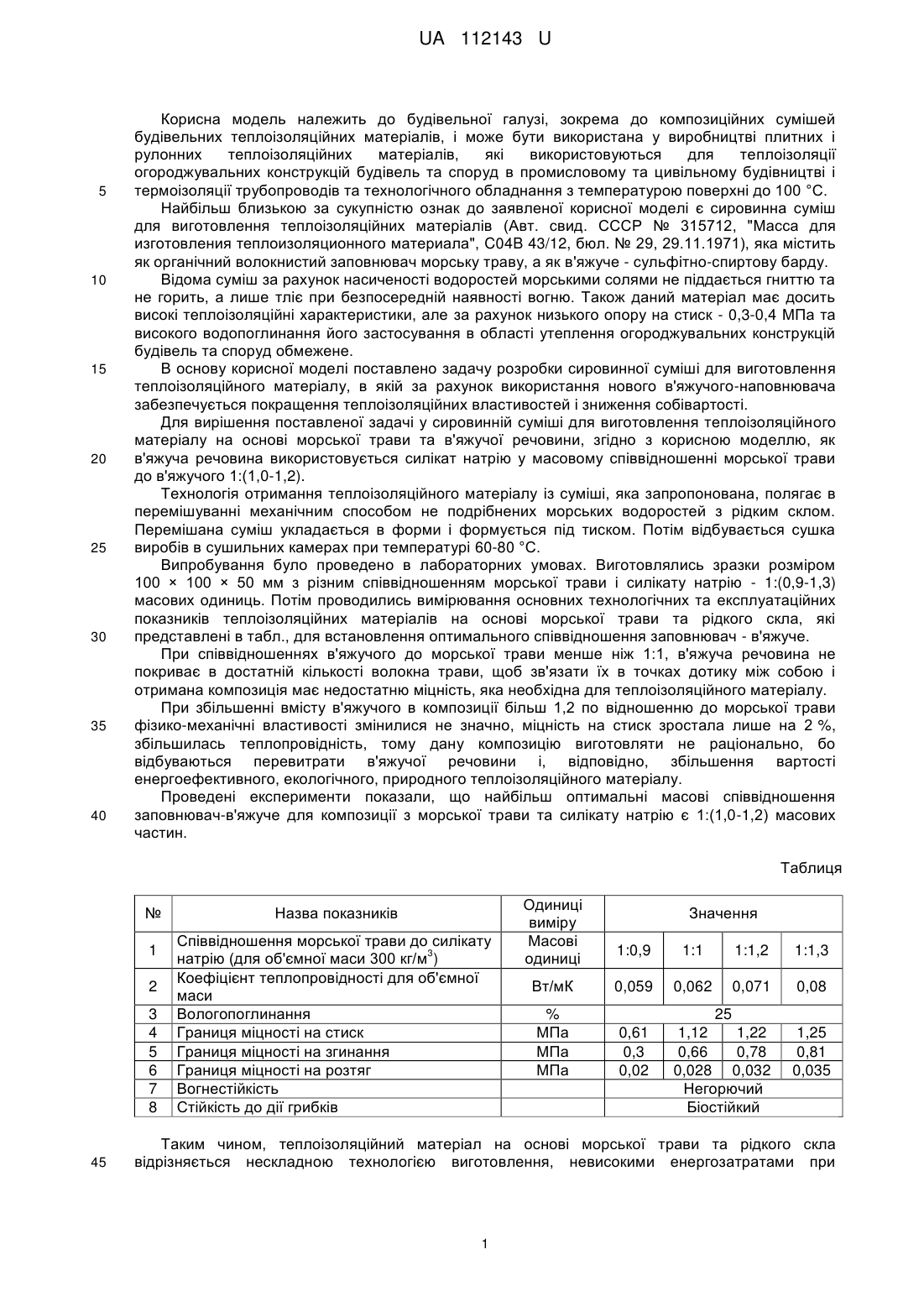

Реферат: Сировинна суміш для виготовлення теплоізоляційного матеріалу на основі морської трави та в'яжучої речовини, в якій як в'яжуча речовина використовується силікат натрію у масовому співвідношенні морської трави до в'яжучого 1:(1,0-1,2). UA 112143 U (54) СИРОВИННА СУМІШ ДЛЯ ВИГОТОВЛЕННЯ ТЕПЛОІЗОЛЯЦІЙНОГО МАТЕРІАЛУ UA 112143 U UA 112143 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівельної галузі, зокрема до композиційних сумішей будівельних теплоізоляційних матеріалів, і може бути використана у виробництві плитних і рулонних теплоізоляційних матеріалів, які використовуються для теплоізоляції огороджувальних конструкцій будівель та споруд в промисловому та цивільному будівництві і термоізоляції трубопроводів та технологічного обладнання з температурою поверхні до 100 °C. Найбільш близькою за сукупністю ознак до заявленої корисної моделі є сировинна суміш для виготовлення теплоізоляційних матеріалів (Авт. свид. СССР № 315712, "Масса для изготовления теплоизоляционного материала", C04B 43/12, бюл. № 29, 29.11.1971), яка містить як органічний волокнистий заповнювач морську траву, а як в'яжуче - сульфітно-спиртову барду. Відома суміш за рахунок насиченості водоростей морськими солями не піддається гниттю та не горить, а лише тліє при безпосередній наявності вогню. Також даний матеріал має досить високі теплоізоляційні характеристики, але за рахунок низького опору на стиск - 0,3-0,4 МПа та високого водопоглинання його застосування в області утеплення огороджувальних конструкцій будівель та споруд обмежене. В основу корисної моделі поставлено задачу розробки сировинної суміші для виготовлення теплоізоляційного матеріалу, в якій за рахунок використання нового в'яжучого-наповнювача забезпечується покращення теплоізоляційних властивостей і зниження собівартості. Для вирішення поставленої задачі у сировинній суміші для виготовлення теплоізоляційного матеріалу на основі морської трави та в'яжучої речовини, згідно з корисною моделлю, як в'яжуча речовина використовується силікат натрію у масовому співвідношенні морської трави до в'яжучого 1:(1,0-1,2). Технологія отримання теплоізоляційного матеріалу із суміші, яка запропонована, полягає в перемішуванні механічним способом не подрібнених морських водоростей з рідким склом. Перемішана суміш укладається в форми і формується під тиском. Потім відбувається сушка виробів в сушильних камерах при температурі 60-80 °C. Випробування було проведено в лабораторних умовах. Виготовлялись зразки розміром 100 × 100 × 50 мм з різним співвідношенням морської трави і силікату натрію - 1:(0,9-1,3) масових одиниць. Потім проводились вимірювання основних технологічних та експлуатаційних показників теплоізоляційних матеріалів на основі морської трави та рідкого скла, які представлені в табл., для встановлення оптимального співвідношення заповнювач - в'яжуче. При співвідношеннях в'яжучого до морської трави менше ніж 1:1, в'яжуча речовина не покриває в достатній кількості волокна трави, щоб зв'язати їх в точках дотику між собою і отримана композиція має недостатню міцність, яка необхідна для теплоізоляційного матеріалу. При збільшенні вмісту в'яжучого в композиції більш 1,2 по відношенню до морської трави фізико-механічні властивості змінилися не значно, міцність на стиск зростала лише на 2 %, збільшилась теплопровідність, тому дану композицію виготовляти не раціонально, бо відбуваються перевитрати в'яжучої речовини і, відповідно, збільшення вартості енергоефективного, екологічного, природного теплоізоляційного матеріалу. Проведені експерименти показали, що найбільш оптимальні масові співвідношення заповнювач-в'яжуче для композиції з морської трави та силікату натрію є 1:(1,0-1,2) масових частин. Таблиця № 1 2 3 4 5 6 7 8 45 Назва показників Співвідношення морської трави до силікату 3 натрію (для об'ємної маси 300 кг/м ) Коефіцієнт теплопровідності для об'ємної маси Вологопоглинання Границя міцності на стиск Границя міцності на згинання Границя міцності на розтяг Вогнестійкість Стійкість до дії грибків Одиниці виміру Масові одиниці Значення 1:0,9 1:1 1:1,2 1:1,3 Вт/мК 0,059 0,062 0,071 0,08 % МПа МПа МПа 0,61 0,3 0,02 25 1,12 1,22 0,66 0,78 0,028 0,032 Негорючий Біостійкий 1,25 0,81 0,035 Таким чином, теплоізоляційний матеріал на основі морської трави та рідкого скла відрізняється нескладною технологією виготовлення, невисокими енергозатратами при 1 UA 112143 U 5 виробництві, покращеними показниками теплопровідності та збільшеною міцністю на стиск в порівнянні з прототипами. Також виробництво теплоізоляційних матеріалів з такого складу компонентів дозволить утилізувати сотні тисяч тон морської трави, підвищити екологічність житлових умов і складе гідну конкуренцію існуючим утеплювачам. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Сировинна суміш для виготовлення теплоізоляційного матеріалу на основі морської трави та в'яжучої речовини, яка відрізняється тим, що як в'яжуча речовина використовується силікат натрію у масовому співвідношенні морської трави до в'яжучого 1:(1,0-1,2). Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
