Уретан-силікатна композиція

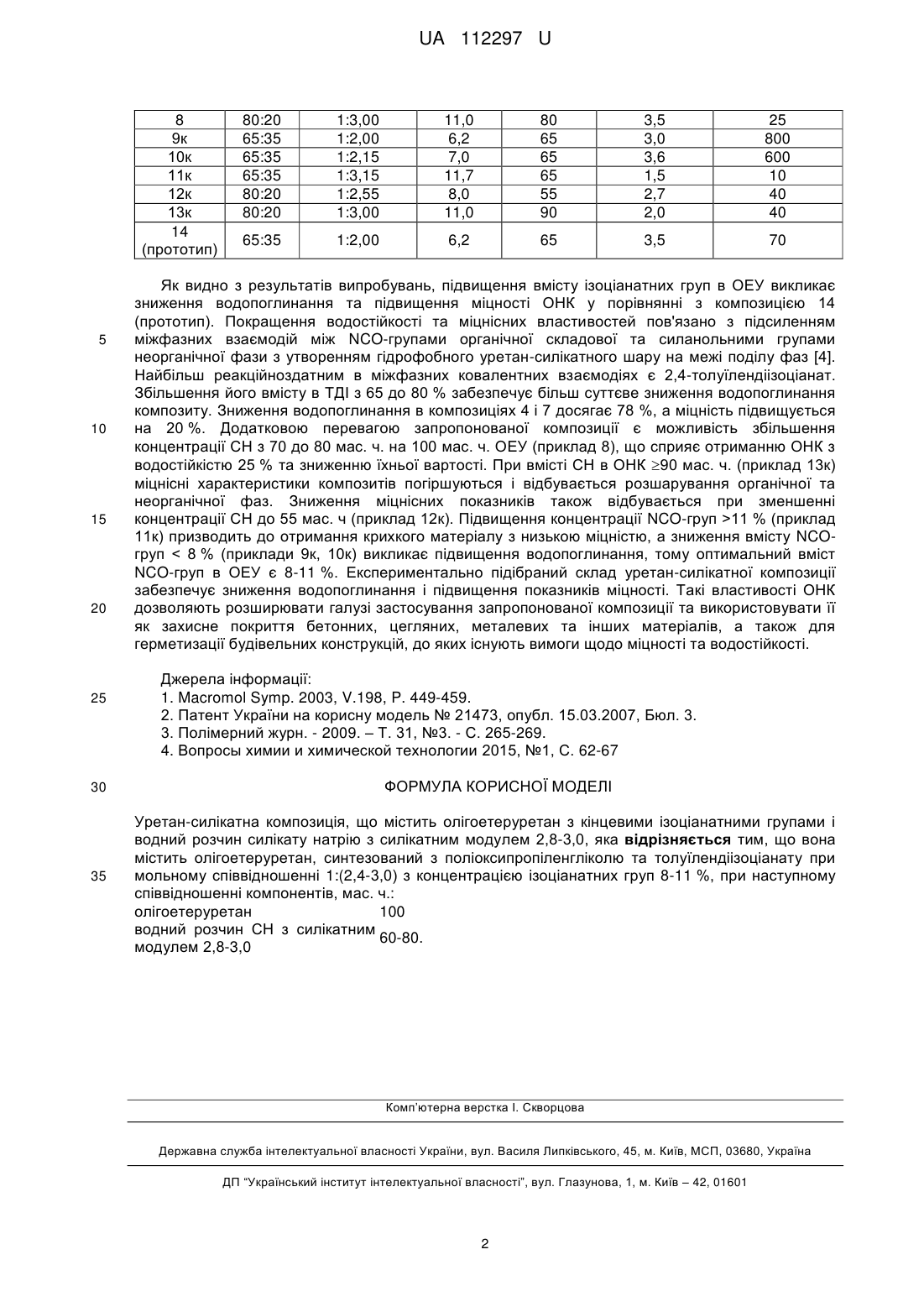

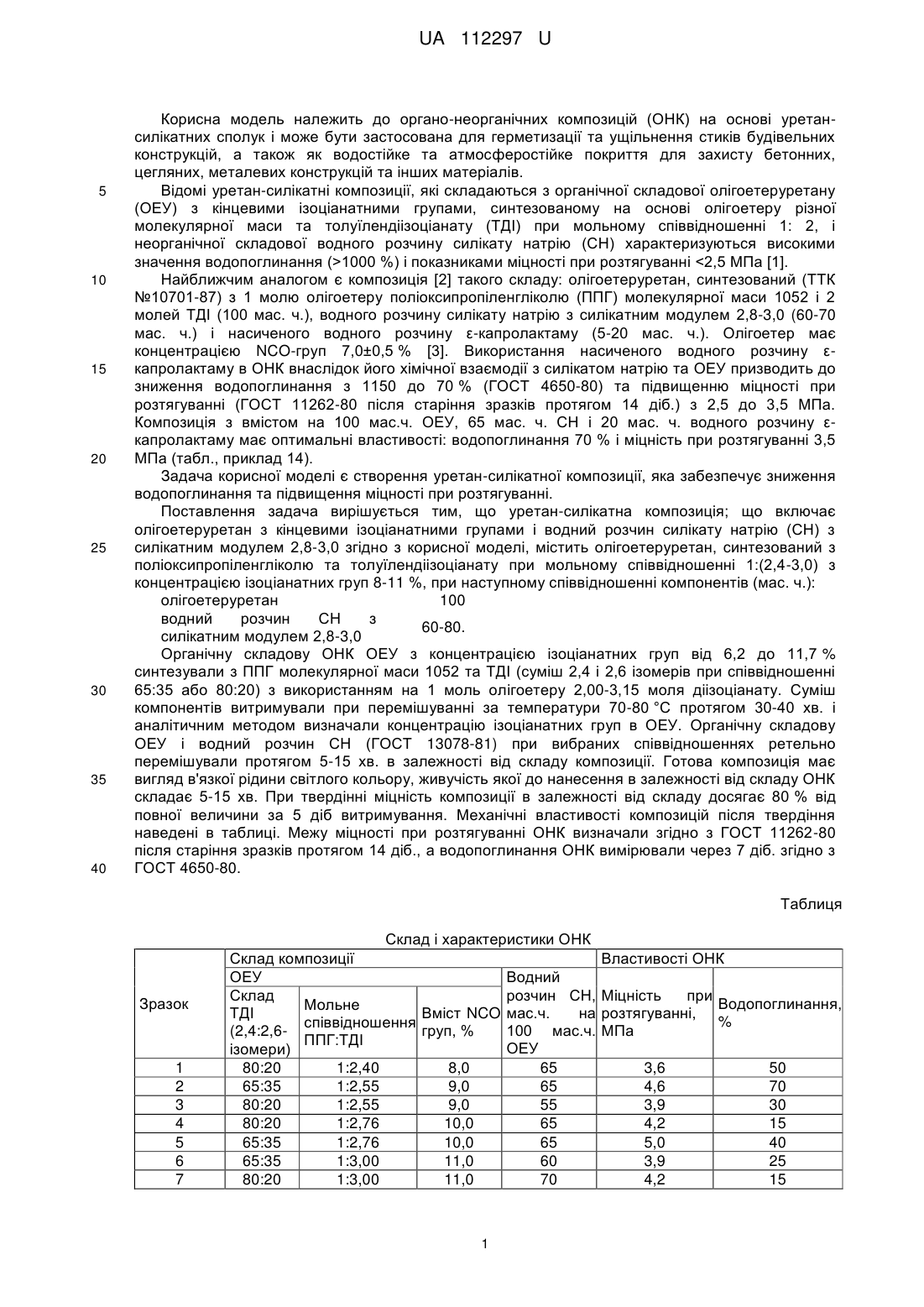

Реферат: Уретан-силікатна композиція містить олігоетеруретан з кінцевими ізоціанатними групами і водний розчин силікату натрію з силікатним модулем. Композиція містить олігоетеруретан, синтезований з поліоксипропіленгліколю та толуїлендіізоціанату. UA 112297 U (12) UA 112297 U UA 112297 U 5 10 15 20 25 30 35 40 Корисна модель належить до органо-неорганічних композицій (ОНК) на основі уретансилікатних сполук і може бути застосована для герметизації та ущільнення стиків будівельних конструкцій, а також як водостійке та атмосферостійке покриття для захисту бетонних, цегляних, металевих конструкцій та інших матеріалів. Відомі уретан-силікатні композиції, які складаються з органічної складової олігоетеруретану (ОЕУ) з кінцевими ізоціанатними групами, синтезованому на основі олігоетеру різної молекулярної маси та толуїлендіізоціанату (ТДІ) при мольному співвідношенні 1: 2, і неорганічної складової водного розчину силікату натрію (СН) характеризуються високими значення водопоглинання (>1000 %) і показниками міцності при розтягуванні 11 % (приклад 11к) призводить до отримання крихкого матеріалу з низькою міцністю, а зниження вмісту NCOгруп < 8 % (приклади 9к, 10к) викликає підвищення водопоглинання, тому оптимальний вміст NCO-груп в ОЕУ є 8-11 %. Експериментально підібраний склад уретан-силікатної композиції забезпечує зниження водопоглинання і підвищення показників міцності. Такі властивості ОНК дозволяють розширювати галузі застосування запропонованої композиції та використовувати її як захисне покриття бетонних, цегляних, металевих та інших матеріалів, а також для герметизації будівельних конструкцій, до яких існують вимоги щодо міцності та водостійкості. Джерела інформації: 1. Macromol Symp. 2003, V.198, P. 449-459. 2. Патент України на корисну модель № 21473, опубл. 15.03.2007, Бюл. 3. 3. Полімерний журн. - 2009. – Т. 31, №3. - С. 265-269. 4. Вопросы химии и химической технологии 2015, №1, С. 62-67 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Уретан-силікатна композиція, що містить олігоетеруретан з кінцевими ізоціанатними групами і водний розчин силікату натрію з силікатним модулем 2,8-3,0, яка відрізняється тим, що вона містить олігоетеруретан, синтезований з поліоксипропіленгліколю та толуїлендіізоціанату при мольному співвідношенні 1:(2,4-3,0) з концентрацією ізоціанатних груп 8-11 %, при наступному співвідношенні компонентів, мас. ч.: олігоетеруретан 100 водний розчин СН з силікатним 60-80. модулем 2,8-3,0 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
