Установка для безперервної відливки прокату

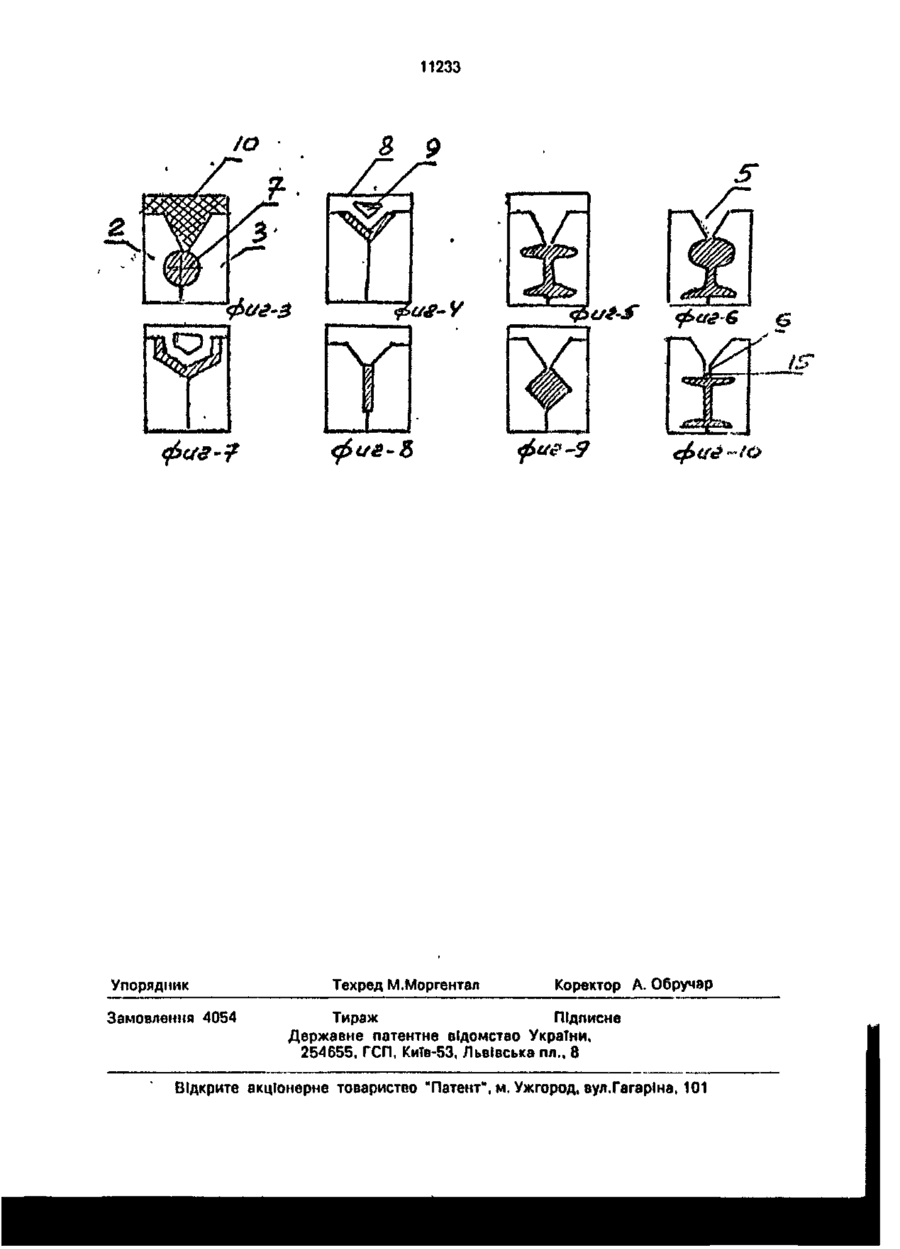

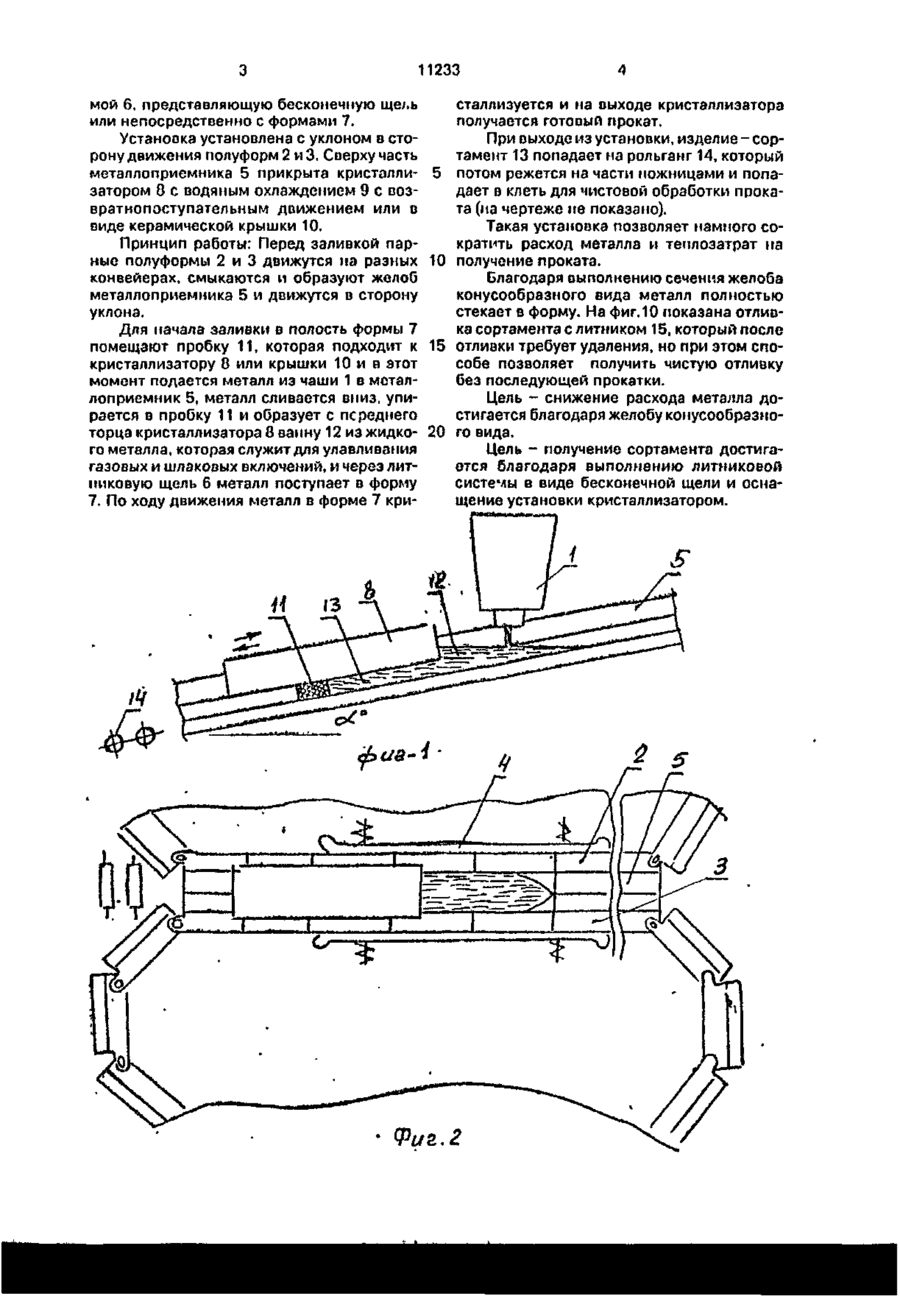

Установка для непрерывной отливки проката, содержащая сопряженные между Изобретение относится к области металлургии. Известна установка для получения заготовок литьем, содержащая сопряженные между собой горизонтально замкнутые цепи с полуформэми, образующие общий заливочный канал в виде прямоугольного паза а.с. N? 530740. Недостаток - большой расход металла на литниковую систему. Известно устройство для отливки изделий, включающее сопряженные между собой горизонтально замкнутые цепи с полуформами, образующими заливочный канал в виде усеченного конуса, контактирующего с литниковыми отверстиями [1], Недостаток - большой расход металла, за счет остатка его на плоской поверхности усеченного конуса из-за невозможности его слива, и забор насосом: Цель - снижение расхода металла на литниковую систему и получение отливок сортамента проката. собой горизонтально замкнутые цепи с полуформами, образующими общий металлоп р й е м н и к в виде у с е ч е н н о г о к о н у с а , соединенного с формообразующими полостями полуформ посредством литникового канала, о т л и ч а ю щ а я с я тем, что она снабжена кристаллизатором, размещенным на полу-формах с возможностью возвратнопоступательного перемещения, литниковый канал выполнен о виде бесконечной щели, при этом полуформы установлены наклонно к горизонтальной плоскости. Это достигается тем, что полуформы движутся в сторону уклона, а литниковая система выполнена в виде бесконечной щели, расположенной в нижней части металлоприемника конусного вида, а металлоприемник оснащен подвижным кристаллизатором или керамической крышкой. На фиг.1 изображен общий вид установки, на фиг.2 показан разрез по А-А фиг.1, на фиг.З показан разрез по В-В фиг.2 с сортаментом круглого профиля, на фиг.4 - то же, уголок, на фиг.5 - двухтавр, на фиг.6 - рельс, на фиг.7 - швеллер, на фиг.8 - полоса, на фиг.9 квадрат и на фиг. 10 получение сортамента с литниковой системой в виде щели. Установка состоит из: заливочной чаши 1, двух комплектов полуформ 2 и установленных на отдельных конвейерах и движущихся по замкнутому контуру и прижимных направляющих 4. Смыкающие полуформы 2 и 3 образуют металлоприемник 5 в виде желоба конусообразного вида, нижние стенки которого контактируют с литниковой систе С > СО О 11233 мой 6, представляющую бесконечную ще/,ь или непосредственно с формами 7. Установка установлена с уклоном в сторону движения полуформ2 иЗ. Сверхучасть металлоприемника 5 прикрыта кристаллизатором 8 с водяным охлаждением 9 с возвратнопоступательным движением или в виде керамической крышки 10. Принцип работы: Перед заливкой парные полуформы 2 и 3 движутся на разных конвейерах, смыкаются и образуют желоО металлоприемника 5 и движутся в сторону уклона. Для начала заливки в полость формы 7 помещают пробку 11, которая подходит к кристаллизатору 8 или крышки 10 и в этот момент подается металл из чаши 1 в металлоприемник 5, металл сливается вниз, упирается в пробку 11 и образует с переднего торца кристаллизатора 8 ванну 12 из жидкого металла, которая служит для улавливания газовых и шлаковых включений, и через литниковую щель 6 металл поступает в форму 7. По ходу движения металл в форме 7 кри 5 10 15 20 сталлизуется и на выходе кристаллизатора получается готовый прокат. При выходе из установки, изделие - сортамент 13 попадает на рольганг 14, который потом режется на части ножницами и попадает в клеть для чистовой обработки проката (на чертеже не показано). Такая установка позволяет намного сократить расход металла и теплозатрат на получение проката. Благодаря выполнению сечения желоба конусообразного вида металл полностью стекает в форму. На фиг. 10 показана отливка сортамента с литником 15, который после отливки требует удаления, но при этом способе позволяет получить чистую отливку без последующей прокатки. Цель - снижение расхода металла достигается благодаря желобу конусообразного вида. Цель - получение сортамента достигается благодаря выполнению литниковой системы в виде бесконечной щели и оснащение установки кристаллизатором. Фиг. 2 11233 В 9 фс/2-JT фае-9 фае Упорядник Замовлення 4054 фае G Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655. ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м, Ужгород, вул.Гагаріна, 101 1
