Ріжуча пластина жеребного
Формула / Реферат
(57) Режущая пластина, имеющая режущую часть, ограниченную основанием и боковыми сторонами, и крепежную часть, отличающаяся тем, что последняя выполнена в виде двух выступов в форме трехгранных пирамид, причем одна из граней пирамид совпадает с основанием пластины, а другая - с соответствующей боковой поверхностью пластины.
Текст

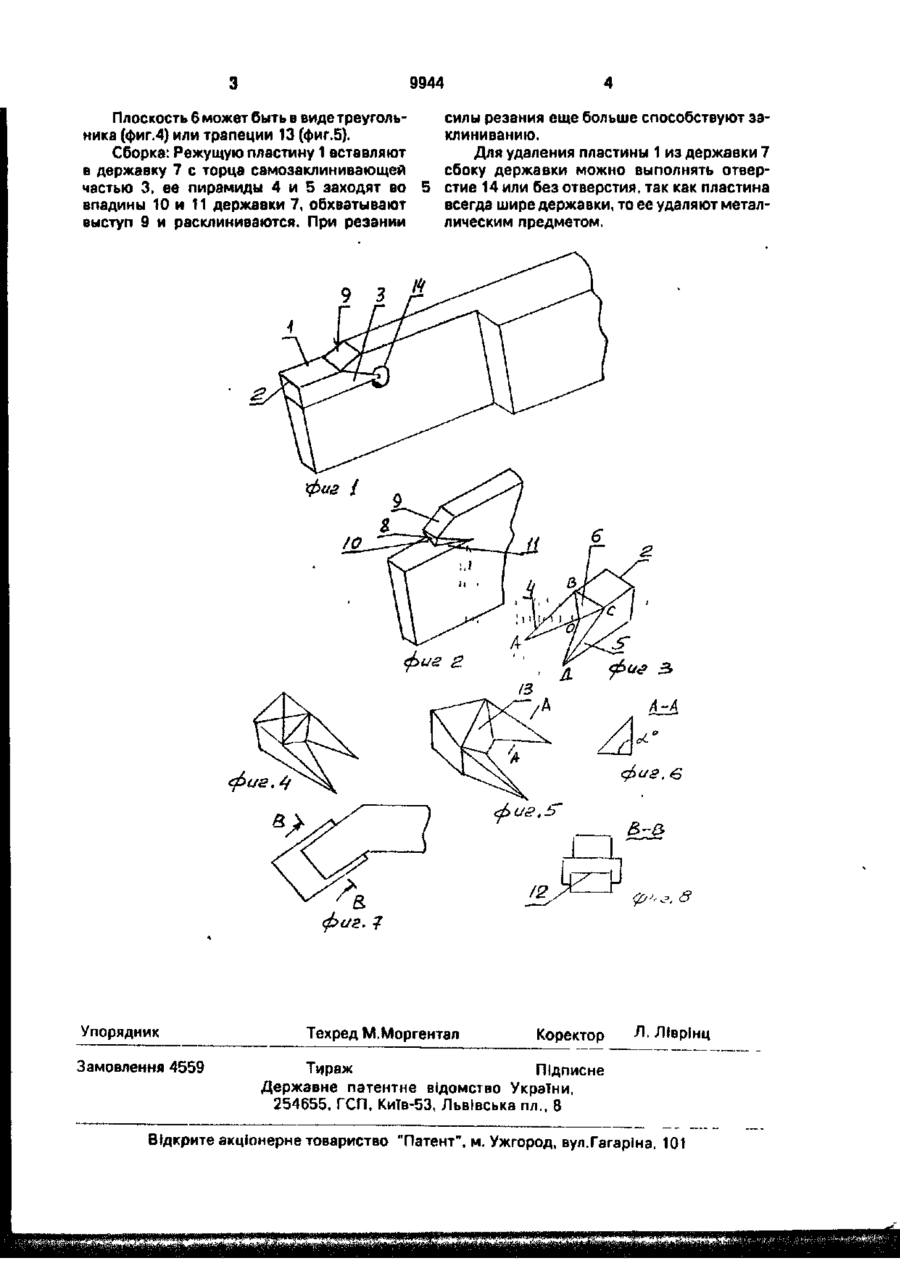

Режущая пластина, имеющая режущую часть, ограниченную основанием и боковыми сторонами, и крепежную часть, о т л и ч а ю щ а я с я тем, что последняя выполнена в виде двух выступов в форме трехгранных пирамид, причем одна из граней пирамид совпадает с основанием пластины, а другая - с соответствующей боковой поверхностью пластины. основанием, а третья с боковой поверхностью. Плоскость 6 может быть выполнена вертикальной или наклонной к основанию, тогда в державке 7 выполняется соприкасающаяся поверхность 8 наклонного вида. Это позволяет еще более увеличить заклинивающие свойства пластины. Благодаря возможности получения большой площади заклинивания в виде треугольников АВО и СОД благодаря увеличению длины пирамид 4 и 5 можно достичь любой жесткости резца. В державке 7 сбоку от верхне/о выступа 9 имеются две боковые впадины 10 и 11, также в виде трехгранных пирамид. Такая конструкция позволяет предотвратить боковое смещение пластины. Для применения пластины в резцах с боковыми нагрузками (для нарезания резьб: подрезных, проходных и др.) в режущей пластине на опорной поверхности выполняется прямоугольный паз 12, которым охватывается основание державки. С > О 9944 Плоскость 6 может быть в виде треугольника (фиг.4) или трапеции 13 (фиг.5). Сборка: Режущую пластину 1 вставляют в державку 7 с торца самозаклинивающей частью 3, ее пирамиды 4 и 5 заходят во впадины 10 и 11 державки 7, обхватывают выступ 9 и расклиниваются. При резании 9 силы резания еще больше способствуют заклиниванию. Для удаления пластины 1 из державки 7 сбоку державки можно выполнять отверстие 14 или без отверстия, так как пластина всегда шире державки, то ее удаляют металлическим предметом. 3 фаг. 7 Упорядник Замовлення 4559 Техред М.Моргентал Коректор л - Ліврінц Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюZherebnyi's cutting blade
Автори англійськоюZherebnyi Mykhailo Oleksandrovych
Назва патенту російськоюРежущая пластина жеребного
Автори російськоюЖеребный Михаил Александрович
МПК / Мітки
МПК: B23B 27/00
Мітки: пластина, ріжуча, жеребного
